Perdangos yra vienos svarbiausių pastato konstrukcijų, atliekančios ne tik atskyrimo, bet ir laikančiąją funkciją. Tai vidaus horizontalios konstrukcijos, skiriančios pastatą į aukštus. Jos atlaiko ir perduoda į sienas arba kolonas nuolatines bei laikinas vertikaliąsias apkrovas. Tinkamai parinkta perdanga užtikrina pastato ilgaamžiškumą, saugumą ir komfortą.
Perdangos klasifikacija ir medinių perdangų paskirtis
Pagal funkcinius požymius perdangos skirstomos į tris pagrindinius tipus: rūsio, esančias virš rūsio patalpų, tarpaukštines, atskiriančias gretimus aukštus, ir pastogės, esančias virš viršutinio aukšto. Be to, pagal degamumo laipsnį perdangos yra trijų tipų: nedegamosios, sunkiai degamosios ir degamosios, o tai yra svarbus kriterijus renkantis saugią statybinę medžiagą.
Pagrindinė ir dažniausiai pasitaikanti medinė perdanga - tai perdanga tarp namo aukštų. Karkasiniuose skydiniuose namuose naudojamos medinės perdangos - tai sijos su jas dengiančiu lentų paklotu arba plokšte ir kitais reikalingais sluoksniais.
Medinės perdangos konstrukcija ir sluoksniai
Perdanga - horizontali namo konstrukcija, atitverianti du namo aukštus, aukštą nuo palėpės arba dengianti kitas patalpas, pavyzdžiui, rūsį. Tai sudėtinė konstrukcija, turinti atlaikyti lenkimo poveikį, kuris susidaro nuo vertikaliai virš jos veikiančių pertvarų, įrenginių, gyventojų, baldų apkrovų bei savojo svorio. Perdangos yra remiamos ant išorinių namo sienų ir laikančiųjų pertvarų (arba pamatų), o esant dideliems tarpatramiams, pridedamos ir klijuotos medienos sijos, metalinės sijos bei kolonos. Perdangos konstrukcija „suriša“ namą, pridėdama papildomo standumo ir stabilumo.

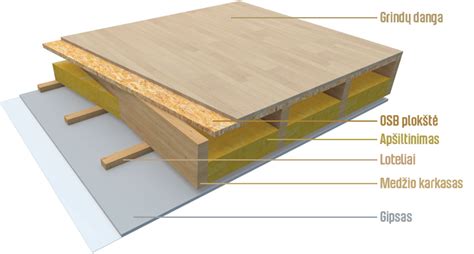

Perdangos pagrindinis laikantysis elementas yra sija, ant kurios įrengiama grindų danga ir lubos. Karkasiniame skydiniame name ji visada medinė. Grindų danga - baigiamasis grindų sluoksnis (su paklotu), dažniausiai dedamas tiesiai ant OSB plokštės. OSB plokštė - grindims standartiškai naudojama impregnuota 22 mm plokštė. Taisyklingas jos montavimas padeda išvengti grindų girgždėjimo.
Medienos savybės ir sijų parinkimas
Mediena - seniausia natūrali statybinė medžiaga, plačiai naudojama ir šiandien. Ji gana lengvai apdorojama ir turi gerų, išskirtinių savybių. Skiriama lapuočių mediena ir spygliuočių mediena. Spygliuočių mediena dažniausiai naudojama kaip statybinė mediena. Mūsų namuose naudojame sertifikuotas C24 stiprio klasės medines sijas. Jų skerspjūvis ir ilgis individualiai skaičiuojamas kiekvienam projektui pagal jo paskirtį ir apkrovas. Mažų patalpų namams dažnai naudojamos 45×220 arba 45×240 skerspjūvio sijos.
Medinės sijos perdangoms paprastai vartojamos iki 5 m tarpatramiams. Medinės sijos netinkuotos naudojamos iki 2 aukštų namų, o tinkuotos ir impregnuotos - iki 5 aukštų. Pagal skerspjūvį, apkrovas ir grindų konstrukciją, sijos dedamos kas 0,6-1,2 m taip, kad jų įlinkis nuo apkrovos būtų ne didesnis nei 1/250 tarpatramio arba gamintojo nustatyta norma (pvz. gaminamos sijos gamybos metu suteikiamas 1/300 iškilumas).
Sijos išdėstymas, tarpai ir atramos
Tarpas tarp perdangos sijų neturėtų viršyti 600 mm, kad sumažėtų plokštės linkis. Perdanga atremiama ant išorinių sienų ir laikančiųjų pertvarų. Esant dideliems tarpatramiams, pridedamos papildomos sijos, metalinės sijos ar kolonos. Atremiant sijas ant mūrinės sienos reikia sijos galus hidroizoliuoti bei įrengti tinkamą atramą.
Perdangos apkrovos ir svoris
Perdangos atlaiko ir perduoda į sienas nuolatines bei laikinas vertikaliąsias apkrovas. Svarbios charakteristikos: masė (kg/m²), skaičiuotinė apkrova be nuosavo svorio (kN/m²), atsparumas ugniai (min), garso izoliacija (dB), šiluminė varža (m²·K/W). Pavyzdžiui, vienas kN/m² arba kPa yra lygus 100 kg/m². Svarbu, kad betono svoris būtų įskaičiuotas į apkrovas (pvz., dažnai dedamas 50 mm betono sluoksnis šildomų grindų formavimui). Todėl kiekvieną perdangą rekomenduojama skaičiuoti individualiai pagal projektines sąlygas.
Vibracija, girgždėjimas ir montavimo rekomendacijos
Girgždančios lubos dažniausiai yra senų technologijų problema. Vibracija ir girgždesys atsiranda dėl trinties tarp vinies ir plokštės. Kad to nebūtų, vietoje vinių rekomenduojama naudoti medvaržčius arba specialias sraigtines vinis bei papildomai klijuoti perdangą montažiniais klijais. Tarp OSB plokščių turi būti paliktas 3 mm tarpas, o nuo sienų - 6-12 mm. OSB plokščių sujungimai turi turėti grindų sijų atramą; jei plokštės su špuntu - atramos atitaikyti nebūtina, nes špunto profilis automatiškai formuoja tarpą.
Armatūra, pastiprinimai ir ugnies sauga
Medinė perdanga gali būti sustiprinta papildomais sluoksniais, gipskartonu ar kitais ugniai atspariais sluoksniais, taip padidinant bendrą atsparumą ugniai. Lubų apdailai naudojant gipso kartono plokštes atsparias ugniai, galima padidinti bendra perdangos atsparumą ugniai. Norvegijoje ir Švedijoje įrengtos akustinės priešgaisrinės perdangos turi papildomus sluoksnius: tarp parketo ir OSB dedama „plaukiojanti“ grindų gipso kartono plokštė ir 2 cm kieta vata; iš apačios loteliai tvirtinami ne tiesiogiai prie karkaso sijų, bet ant specialių metalinių profilių, dedant papildomą gipso kartono sluoksnį.
Plokštės, gamybos technologijos ir alternatyvos
Statybose populiarios įvairios perdangų rūšys: monolitinės gelžbetoninės, surenkamosios gelžbetoninės kiaurymėtos plokštės, surenkamosios monolitinės perdangos (su užliejamu betonu), akytojo betono plokštės, Thermo perdangos iš polistireninio putplasčio, bei medinės „Nailweb“ sijos. Kiekviena technologija turi savų privalumų: monolitinės gelžbetoninės perdangos - didelis standumas ir atsparumas intensyvioms apkrovoms; surenkamosios plokštės - greitas montavimas; medinės perdangos - lengvumas ir paprasta apdirbamumas.
Surenkamosios kiaurymėtos plokštės

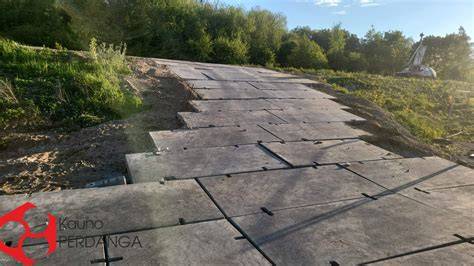

Kiaurymėtosios gelžbetoninės plokštės yra plačiai naudojamos surenkamoms perdangoms: jos gaminamos iš sunkaus betono, armuojamos iš anksto įtemptais plieniniais lynais. Standartinis plokščių plotis yra 1200 mm, tačiau gali būti gaminamos ir siaurinamos. Iš anksto įtemptai armuotos kiaurymėtosios plokštės yra plačiai naudojamos daugiau kaip 50 metų. Šių plokščių populiarumą lemia ekonomiškas gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia bei ypatingai didelis montavimo greitis.
Surenkama monolitinė perdanga „Teriva“ ir „Velox“
Teriva perdanga - tankiai briaunotos sijų ir tuščiavidurių blokelių perdangos. Jos susideda iš lengvų gelžbetonio sijų su erdvine plieno santvara, tuščiavidurių blokelių ir monolitinio betono, liejamo statybos aikštelėje. Tuščiaviduriais blokeliais užpildoma perdanga yra lengvesnė nei tradicinės. Pagrindinis privalumas - perdangą „Teriva“ galima sumontuoti rankomis be sudėtingų įrengimų. Tokios perdangos 1 m² svoris su betono sluoksniu apie 260 kg.
Velox sistema - monolitinė surenkama perdanga, kurios pagrindą sudaro skiedrų cemento plokštės, naudojamos kaip liktinis klojinys. Klojinio sumontavimas yra paprastas ir nereikalauja krano, o sumontuoti klojiniai palaipsniui užpilami betonu (apie 50 mm sluoksnis). Velox perdangos pasižymi greitu montavimu, nedideliu svoriu ir gera šilumine izoliacija (pvz., R ≈ 2,6 m²K/W).
Medinių perdangų projektavimas: pagrindiniai skaičiavimai
Pagrindiniai medinės perdangos skaičiavimai apima: elementų parinkimą ir išdėstymą, sijos skerspjūvio parinkimą, sijos ilgį ir tarpatramius, plokštės ir srovių apkrovų įvertinimą, lentų ar OSB sluoksnio apkrovos skaičiavimą, įlinkio ribų nustatymą (pvz., ne didesnis nei 1/250 ar pagal gamintojo reikalavimus) bei, esant šildomų grindų sluoksniams, betono svorio įskaičiavimą į apkrovas.
| Parametras | Rekomenduojama vertė / Pastaba |
|---|---|
| Sijų tarpai | 0,6-1,2 m (dažniausiai ≤600 mm) |
| OSB storis | 22 mm impregnuota (c/c 600 mm) |
| Minimalus izoliacijos storis | 100 mm (garso izoliacijai) |
| Betono sluoksnis (šildomos grindys) | 50 mm (svoris įskaičiuojamas į apkrovą) |
| Sijos mediena | C24 klasė |
Ekonominiai ir funkciniai kriterijai sprendžiant perdangos tipą
Perdangos tipo pasirinkimas priklauso nuo pastato konstrukcijos, apkrovos lygio bei planuojamos pastato paskirties. Didelę įtaką turi ekonominiai rodikliai: masė (K1), šiluminė varža (K2), storis (K3), skaičiuotinė apkrova (K4), atsparumas ugniai (K5), garso izoliacija (K6), darbo sąnaudos (K7) ir kaina (K8). Ekspertiniai vertinimai rodo, kad šiluminė varža ir masė dažnai turi didelį svarbumą projektuojant ligoninės ir gyvenamųjų pastatų perdangas, tačiau užsakovo prioritetai (pvz., kaina) gali pakeisti optimalų sprendimą.
PARDUOTUVĖJE PAGAMINTOS SIJOS – Meistriškumo klasė apie efektyvų sijų statybą
Praktinės gairės projektuotojams ir rangovams
- Kiekvieną perdangą skaičiuoti individualiai, įtraukiant visas nuolatines ir laikinas apkrovas, taip pat papildomus grindų sluoksnius.
- Jei planuojamas betonavimas ar papildomi svoriai (šildomos grindys), įvertinti betono svorį ir įtraukti į skaičiavimus.
- Montuojant medines perdangas, naudoti medvaržčius ir montažinius klijus vietoje tradicinių vinių, kad būtų išvengta girgždesio.
- Uždėjus gipso kartono sluoksnius ar kitą ugniai atsparią apdailą, peržiūrėti perdangos atsparumo ugniai reikalavimus ir skaičiavimus.
- Jei reikia didesnio standumo ar ilgesnių tarpatramių, apsvarstyti klijuotos medienos arba metalinių sijų naudojimą.
Praktinis pavyzdys: medinės perdangos skaičiavimas trumpai
Pradiniai veiksmai: nustatyti tarpatramį, pasirinktą sijos medienos klasę (pvz., C24), planuojamas apkrovas (nuosavas svoris + eksploatacinės apkrovos), papildomus sluoksnius (OSB 22 mm, betonas 50 mm) ir garso/šiltinimo reikalavimus. Toliau parenkamas sijos skerspjūvis pagal leistiną įlinkį ir apkrovų laikymą. Atliekami detalūs konstrukciniai skaičiavimai, įskaitant laikomąją galią, atramų įtempimus ir reikalingus pastiprinimus.
Šis procesas leidžia užtikrinti, kad perdanga atitiks tiek techninius, tiek komforto reikalavimus, o atlikti darbai bus ekonomiškai pagrįsti.
Perdangos tipo pasirinkimas turi būti grindžiamas techniniais skaičiavimais, projekto paskirtimi ir užsakovo prioritetais. Medinė perdanga - ekonomiškas ir praktiškas sprendimas daugeliui gyvenamųjų ir mažesnės paskirties pastatų, tačiau kiekvieną projektą būtina vertinti individualiai.
