Medis - viena iš seniausių statybinių medžiagų, pasižyminti geromis termoizoliacinėmis savybėmis ir lengvu apdorojimu. Per daugelį amžių susiformavo medienos tašų jungimo patirtis, kuri šiais laikais vis tobulinama naudojant daug įvairių jungimą supaprastinančių tvirtinimo elementų. Šiame straipsnyje aptarsime medinių perdangų įrėmimo ypatumus ant mūrinės sienos, medžiagų pasirinkimą ir svarbiausius montavimo etapus.
Medienos pasirinkimas ir jos savybės perdangoms
Skiriama lapuočių mediena (ąžuolas, klevas, riešutas ir kt.) ir spygliuočių mediena (pušis, eglė). Kiekviena medienos rūšis yra skirtingo kietumo bei tankio, taip pat ir išvaizdos (tekstūros). Ši savybė ypač lėmė tai, kad mediena yra mielai naudojama vidaus apdailai. Lapuočiai dažniausiai naudojami staliaus darbams ir interjero apdailai, spygliuočiai - kaip statybinė mediena.
- Svarbiausios medienos savybės perdangoms:
- Drėgmė: kaupti ir lengvai atiduoti vandenį; drėgmės rodiklis.
- Higroskopiškumas: drėgmės sugėrimas iš aplinkos.
- Tankis: didesnis tankis - didesnėmasė į tūrio vienetą; konstrukcinei medienai perdangoms - apie 480 kg/m3.
- Šiluminės savybės; akustinės savybės; mechaninės savybės (gniuždymas, kietumas, laikymas įkaltų vinų ir medsraigių). Kietumas Brinelio skalėje: eglė 1,3; pušis 1,6.
Medinės perdangos įrengimo etapai ant mūrinės sienos
Medinę perdangą dažniausiai pradeda nuo apatinio apvado, tvirtinamo prie pamato ar kito betono/mūro pagrindo. Tarp betono ir medienos visada dedama hidroizoliacinė plėvelė, dažniausiai ruberoidas. Rostverkas - konstrukcijų perdavimas apkrovų į pamatą; jį reikia atsakingai pritvirtinti prie betoninio pagrindo.
Tvirtinimas prie mūrinės sienos
- Ankeravimas: užtikrina skersinių jėgų tempimo ir gniuždymo jėgų apkrovas; naudojama ankerinė masė - išgręžta anga užpildoma klijais, įspaudžiamas srieginis strypas. Skylės gręžiamos platesnės nei srieginio strypo skersmuo (2 numeriai). Strypas turi būti ne mažesnės kaip 8.8 kokybės klasės.
- Įgilinimo frezavimas: mediniame taše išfrezuojamas įgilinimas poveržlei ir veržlei; poveržlė turi būti apvali ir didesnio skersmens.
- Ankerinės masės naudojimas: viduryje išfrezuotos skylės įstatoma ankerinė masė; kartojamas procesas kelis kartus, kol skylė užsipildo.
- _veržlės priveržimas_: masei sutvirtėjus, tašas priveržiamas veržle.
Jei mediena tvirtinama prie aukštos klasės betono, galima naudoti standartinius mechaninius ankerinius tvirtinimus. Tvirtinimo vietas nurodo projektuotojas. Jei baigiamasis vainikas - murlotas dedamas ant mūrinės sienos, naudojamas toks pats tvirtinimas, inkaruojant kas 80-100 cm.
Statramsčių montavimas
Ant pagrindinio tašo montuojami statramsčiai, dažniausiai 5x15 cm. Jie tvirčiau laikysis, kai iš abiejų šonų apačioje pridedama panašių matmenų lenta. Statramsčiai tvirtinami kampuočiais, metaline plokštele: 2 kampuočiai, 1-2 plokštelės, apie 50 rievėtų vinių. Metalinę plokštelę galima pakeisti ne plonesne kaip 12 mm trikampe faneros plokštele, uždedama iš abiejų pusių ir priveržiama srieginiu strypu.
Gegnių jungtys
Konstrukcijos mazgai ir tvirtinimo elementai priklauso nuo stogo tipo. Viršutinė gegnė jungiasi su viršutine laikančiąja sija siekiant užtikrinti stabdegimą ir tvirtumą. Jungimą tvirtina iš visų 4 pusių, papildomai iš šonų prikalant kampuočius. Reikalingas apie 70 rievėtų vinių. Gegnės pritvirtinamos specialiu 360 mm medsraigčiu su padidinta ir sustiprinta galvute.
Gegnių viršutinė jungtis gali būti tvirtinama keliais būdais: su faneros plokštele naudojant srieginius strypus arba naudojant metalinius tvirtinimo elementus. Paprastai 2 dešiniai, 2 kairieji jungimai su papildomomis plokštelėmis ir faneros ruošiniais (pagal ruošinius iš kartono).
Papildomi elementai
Sijų tvirtinimas leidžia medieną ant perdangos montuoti viename lygyje; naudojamas 100 mm pločio sijos tvirtinimo elementas. Sijų tvirtinimui prikalti reikia apie 20 rievėtų vinių. Difuzinė plėvelė prikalama išilginiu grebėstu - iš gigiau, kad ventiliacijos ir garso izoliacijos karkasai būtų užtikrinti. Tarpe po iškeltu vinimi imamas kondensatas - plėvelėje gali patekti į konstrukciją, todėl rekomenduojama kloti izoliacinę juostelę tarp tašelio ir plėvelės, siekiant uždaryti vinies skylutę.
Grebėstams čerpių stogams naudojami 50x50 mm tašeliai, prikalami 3-3,5x100-120 mm sraigtinėmis arba rievėtomis vinimis.
Perdangos tipai ir jų pasirinkimas
Perdangos tipo pasirinkimas priklauso nuo pastato konstrukcijos, paskirties, apkrovos ir kainos. Tradicinės perdangos yra gelžbetoninės arba iš medinio karkaso. Surenkamųjų gelžbetoninių perdangų plokštės montavimui reikia krano, gelžbetoninės perdangos monolito įrengimui - klojiniai, armavimas ir betonas. Medinės perdangos gali būti pigesnės, tačiau jų garso izoliacija ir ilgaamžiškumas prastesni, todėl reikia papildomų izoliacinių sluoksnių.
Monolitinės gelžbetoninės perdangos tinka, kai apkrovos didelės ar pastatas turi sudėtingą formą; jos užtikrina erdvinį standumą, bet yra sunkesnės ir brangesnės. Surenkamos gelžbetoninės perdangos pasižymi gera montuojamumo paprastumu, tarpai užpildomi blokeliais, o svoris žemesnis už monolitinę perdangą. Gelžbetoninės perdangos iš plokščių su plieniniu sijų santvara ir tuščiaviduriais blokeliais - dažnai pasirenkamas sprendimas, kurį įmanoma sumontuoti be specialaus krano.
Kiekvieno objekto analizėje inžinierius skaičiuoja apkrovas, įskaitant baldų, žmonių, santechninės įrangos svorį. Perdangos svoris, kartu su grindų konstrukcija ir kinta apkrova, lemia pasirinkimą tarp monolitinės, PTK ar surenkamų perdangų. Pavyzdžiui, 1 kv.m siena būtina įvertinti sijos skerspjūvio plotį, armatūros layout ir bendrojo svorio faktorius, kad perdanga atlaikytų nuolatinę ir kintamą apkrovą.
Garso ir šilumos izoliacija
Smūgio vibracijos sklinda silpniau, kai priešpriešinės perdangos plokštumos yra geriau susietos. Norint sumažinti girgždesį, rekomenduojama naudoti medvaržčius ar specialias suktas vinis ir klijuoti perdangą montažiniais klijais. Tarpas tarp sijų neturi viršyti 600 mm. OSB plokščių jungimuose turi būti paliktas 3 mm tarpas, o nuo sienų - 6-12 mm. Jei plokštės su špuntu, atramos atitaikomos savaime.
Nuo šilumos izoliacijos perspektyvos medinės perdangos dažnai nėra būtinos papildomai šildyti, bet gali būti įrengiamos papildomai garso izoliacijai: tarp parketo ir OSB gali būti dedamas 50 mm sluoksnis betono šildymui, o 100 mm izoliacinė vata - siekiant sumažinti aidą.
Perdangos su konkrečiais pavyzdžiais
Norvegijoje ir Švedijoje galima rasti akustinių priešgaisrinių perdangų sprendimų: plokštės po glaistymo, tarp parketo ir OSB - gipso kartono plokštė ir 2 cm kieta vata, o iš apačios loteliai tvirtinami prie profilių su papildomais gipso kartono sluoksniais.
Pastaba: Jūsų projekte sukurta perdanga turi atitikti vietinių normų ir reikalavimų; todėl svarbu, kad projektą sudarytų vietinis inžinierius/specialistas.
Mūsų patarimai ir praktiniai sprendimai
Naudojant C24 medieną, sijos skerspjūvio matmenys ir ilgiai parenkami kiekvienai perdangos funkcijai. Mažoms patalpoms dažnai naudojamos 45×220 arba 45×240 skerspjūvio sijos. Lentelėse pateikiami orientaciniai galimi perdangų sijų ilgiai esant konkrečioms apkrovoms ir naudojant C24 medieną; kiekvieną perdangą reikia skaičiuoti individualiai. Dažnai įterpiamas 50 mm betono sluoksnis grindų šildymui, o betono svoris įskaitomas į apkrovas. Nėra būtina, bet rekomenduojama dėti bent 100 mm vatos, kad būtų sumažintas aidų atspindys.
Girgždinčių lubų problema dažnai laikoma senų technologijų padarinys. Šiuolaikiniai sprendimai - naudojant patobulintas technologijas: vietoje vinių - medvaržčiai ar suktos vinys ir papildomai klijuojama perdanga. Tarpas tarp sijų neturėtų viršyti 600 mm, OSB plokščių tarpas - 3 mm, o nuo sienų - 6-12 mm. OSB plokščių sujungimai turi būti su atrama plokštės krašte.

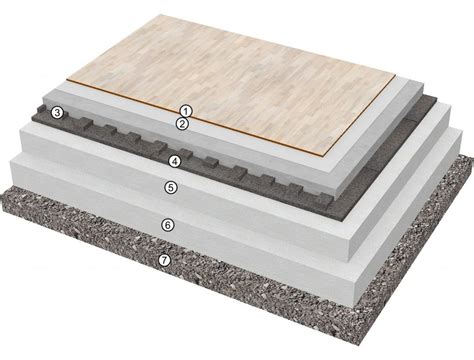

И инфографika: perdangos konstrukcija
И video: montavimo procesas - praktinis vadovas
Medinio namo perdanga atviros sijos
Perdangos praktinis pavyzdys ir skaičiavimai
Perdangos struktūra įrengiama etapais: apatinis apvadas, rostverkas, gegnių jungtys, statramsčiai, izoliacija, loteliai, OSB plokštės, gipskartonas/kitų lubų danga. Sijų skaičiavimai, erdvinių blokelių išdėstymas ir armatūros tinklo projektavimas - visi šie duomenys įtraukiami į techninį projektą, nagrinėjant konkrečias apkrovas ir konstrukcines sąlygas.
| Perdangos tipas | Plokščių tipai | Svoris (1 m2) | Privalumai | Trūkumai |
|---|---|---|---|---|
| Monolitinė gelžbetoninė | Plokštės, klojiniai, armavimas | apie 380 kg/m2 | Didelė tvirtumas, atsparumas ugniai | Aukštas svoris, brangus pamatas |
| Monolitinė gelžbetoninė | Plokštės, klojiniai, armavimas | apie 260 kg/m2 | Geresnės šilumos ir garso izoliacijos savybės; | Reikalingas kranas montavimui |
| Surenkama gelžbetoninė (Teriva) | Gelžbetoninės sijos + tuščiaviduriai blokeliai | apie 260 kg/m2 | Be krano montavimas, lengvesnė už monolitinę | Reikalauja tikslaus projekto |
| Medinė sijinė | Sijos + OSB/MDF/garso izoliacija | priklauso nuo matmenų | Geras termoizoliavimas, lengvas montavimas | Garsinis pralaidumas, garso izoliacija priklauso nuo sluoksnių |
Laikantis projektavimo nuostatų ir naudojant tinkamus tvirtinimo elementus, perdanga užtikrina tinkamą laikymo, garso ir šilumos izoliaciją bei saugų gyventojų komfortą.
