Tarpaukštinės perdangos paskirtis yra perimti grindis veikiančias apkrovas, atskirti vieno aukšto patalpas nuo kito aukšto patalpų ir užtikrinti akustinį komfortą tose patalpose. Todėl tarpaukštinės perdangos svarbiausios charakteristikos yra jos laikomoji galia ir garso izoliacija. Oro garso izoliavimo rodiklis Rw ir smūgio garso izoliavimo rodiklis Lw nurodo, kaip gerai perdanga izoliuoja kalbėjimą, muzikos garsus ir pan.; kuo šie rodikliai didesni, tuo garso izoliacija geresnė. LR STR 2.01.07:2003 nustato, kad gyvenamieji dviejų butų ar daugiabučiai pastatai turi atitikti bent C garso klasės reikalavimus; vieno buto namų garso klasė projektuojama pagal užsakovų pageidavimą, bet turi būti ne mažiau kaip E garso klasė. Standartiškai medinė perdanga konstruojama iš C24 klasės vientisos medienos sijų, kurių aukštis 195/220/245 mm. Šiame straipsnyje aptariama komponuota medžio-betono perdanga kaip modernus sprendimas renovacijai, siekiant užtikrinti laikomąją galią, garso ir smūgio izoliaciją.
Kompozitinė medžio-betono perdanga: kaip ji veikia ir kada verta ją rinktis

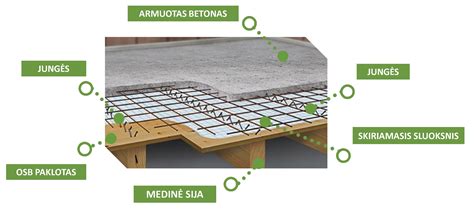

Kompozitinė medžio-betono perdanga yra efektyvus sprendimas situacijose, kai negalima įrengti naujos perdangos, bet keliami laikomosios galios, garso ir smūgio izoliacijos reikalavimai. Kompozitinės konstrukcijos efektas gaunamas dėka metalinių jungių, kurios sujungia medinę siją ir betono sluoksnį į vieną sistemą, tokiu būdu medžiagos dirba kartu. Eliminavus metalines junges iš konstrukcijos dingtų visas kompozitinis efektas, o betono sluoksnis liktų „negyva“ apkrova.
Kokią laikomąją galią galima apskaičiuoti medinei perdagai? Kokia formulė yra naudojama medinės perdangos apkrovų skaičiavimui? Tokiu atveju reikia vadovautis projektų duomenimis ir skaičiavimais, kurie priklauso nuo tarpatramos ilgio, sijų skerspjūvio, medienos tipo ir papildomų sluoksnių. Svarbu įtraukti visus papildomus sluoksnius (OSB, MDF, garso-izoliacines medžiagas, betono sluoksnį ir kt.) į galutinę apkrovų balansą.
Medinės perdangos sandara: tipiniai komponentai ir jų funkcijos

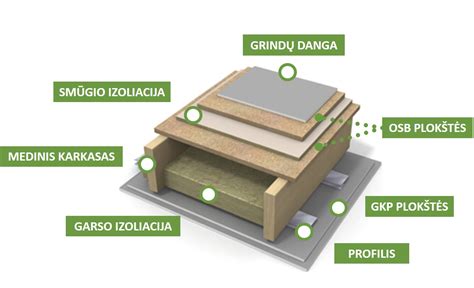

Medinė perdanga dažnai sudaryta iš sijų, kurių skerspjūviai ir ilgia - pritaikyti pagal apkrovas; jų viršuje - lentų paklota arba plokštė (OSB ar kitos plokštės) ir toliau kiti sluoksniai. Žemiau pateikiamas dažnas struktūrinis rėmas:
- Medinės sijos (pvz., 45×220 mm arba 45×240 mm skerspjūvio) - pagrindinis laikančiosios perdangos elementas; jų žingsnis dažnai 600 mm, tačiau projekto reikalavimai gali skirtis.
- OSB plokštė (dažnai 22 mm) - sijų danga, suteikianti tvirtumą ir sklandų paviršių grindims; užtikrina atsparumą girgždėjimui.
- Gipsas arba gipso kartono plokštės - galutinis apdailos sluoksnis.
- Garso izoliacijos sluoksniai (pvz., stiklo ar akmens vata, faneros, drėgmei atsparios plokštės) - siekiant pagerinti garso izoliaciją tarp aukštų.
- Lietinės arba metalinės tarpinės, lizdai ir tvirtinimo elementai - svarbūs girgždėjimo mažinimui ir tolimesniam konstrukcijos stabilumui.
Minimalus rekomenduojamas izoliacijos storis - apie 100 mm, bet priklauso nuo projekto ir norimos garso izoliacijos lygio. Jei perdanga įrengiama tarp aukštų, garso izoliacijai dažnai derinama stiklo vata, akmens vata ir plokštės, kad būtų pasiekti geresni rezultatai.
Garso izoliacija: patarimai ir praktika
Garsą izoliuojančių medžiagų pasirinkimas turėtų atitikti projekto reikalavimus ir ekonomiką. Medinės perdangos dažnai neturi tobulos garso izoliacijos ploto, todėl būtina taikyti papildomus sprendimus: tarp sijų įmontuojamos guminės tarpinės kaip amortizatoriai, kurios stabdo garso vibraciją tarp medinių dalių. Taip pat galima naudoti 100 mm storio stiklo vatos sluoksnį tarp sijų, užpildant visą tarpus, tačiau svarbu užtikrinti, kad vata nebūtų pernelyg suspausta. Ant sijų dedamos 12 mm OSB plokštės, o virš jų - 20 mm medžio plaušo plokštės; kai kurie ekspertai rekomenduoja 40 mm storio plokštes, tačiau įprastose gyvenamosiose patalpose tokio storio gali būti nereikalinga. Jei norima pigesnio varianto, galima naudoti stiklo vata ir kelių centimetrų storio putų polistirolo plokštes, tačiau tai nėra pats pats optimaliausias sprendimas garso izoliacijai.
Efektyvus garso izoliacijos sprendimas - sumuštinė struktūra tarp sijų: stiklo vata (apie 100 mm) > OSB plokštės (12 mm) > medžio plaušo plokštės (iki 20-40 mm, priklauso nuo projekto). Kai kuriais atvejais gali būti ir papildomi sluoksniai iš gipso kartono ar kitos dailylentės, priklausomai nuo triukšmo šaltinio ir norimo garso lygio. Svarbu užtikrinti, kad tarp OSB plokščių būtų 3 mm tarpas ir nuo sienų - 6-12 mm, o patys sujungimai turėtų būti taip sujungti, kad plokštės remtųsi į sijų atramas.
Praktiniai skaičiavimai ir dizaino gairės
Tarkime turime 5 m tarpatrapį ir naudojamos 200×50 mm eglės sijos kas 60 cm. Tokie parametrai reikalauja tiksliai apskaičiuoti laikomąją galią, įvertinant apkrovas iš viršuje esančių patalpų bei laikančiosios sistemos. Šiuo atveju būtina atlikti projektinį skaičiavimą su inžinieriumi, kuris įvertins sijų skerspjūvį, atsparumą, tarpatramio ilgį ir papildomus sluoksnius. Taip pat svarbu įtraukti betono sluoksnį (jei taikomas) ir jo svorį į apkrovas, kai įrengiama grindų šildymo sistema.
Kokias perdangos konstrukcijas rinktis? Medinė perdanga dažnai yra pigesnė, lengvesnė įrengti ir gali būti atliekama savarankiškai, tačiau jos garso izoliacija ir ilgaamžiškumas gali būti geresni su tinkamu apšiltinimu ir sumontuotu garso izoliavimo sumuštiniu. Monolitinė gelžbetoninė perdanga brangi ir sunkesnė, bet pasižymi geru garso izoliacijos lygiu ir dideliu laikomąja galia, tačiau jos įrengimas dažnai reikalauja daugiau projekto biudžeto ir statybų patirties. Renkantis sprendimą, svarbu į vertinimą įtraukti ekonominę perspektyvą, namo planą, tarpatramio dydį, garso reikalavimus ir gyventojų poreikius.
Praėjęs pavyzdys: tarpkambarių garso izoliacijos optimizavimas 6,5 m tarpass
Viename pavyzdyje buvo numatyta tarpus tarp sijų 6,5 m ilgio perdangai. Pušinių sijų matmenys 20 cm aukštis ir 15 cm plotis, tarpas tarp sijų centrų 1 m. Tokiam atvejui garso izoliacija gali būti pagerinta įrengiant gumines tarpinės, papildomus sluoksnius, o vėliau - sumuštinį su stiklo valve ir OSB plokštėmis. Taip pat galima naudoti du atskirus grindų sluoksnius su garso izoliacijai pritaikytais plokščių sprendimais, atsižvelgiant į projektą.
Izoliacijos ir šilumos sprendimai: ką svarbu žinoti

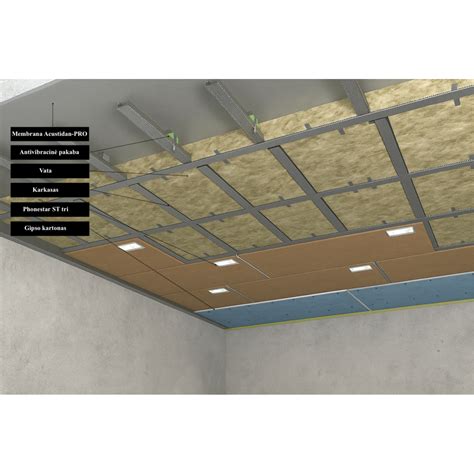

Šilumos izoliacija tarp aukštų dažnai naudojama, kad sumažintų energijos nuostolius ir pagerintų mikroklimatą. Renkant šiltinimo medžiagas svarbiausia - jų šiluminė varža (R), ekologiškumas ir montavimo paprastumas. Siūlomi variantai: mineralinė vata (Knauf Supafil, ISOVER InsulSafe, Thermofloc), ekologiškos birios medžiagos (celiuliozė, ekovata), medžio plaušo plokštės. Jei perdanga turi būti šilta, dažnai naudojama putplastis arba vata, o vėliau - plokštės, garso izoliacijai ir oro pralaidumui riboti. Jei prieiga iš viršaus ribota arba reikia šiltinimo iš apačios, galima taikyti šiltinimą iš apačios dažnai naudojant įrengiamas pakabintas lubas ir papildomą sluoksnį tarp jų.
Vėdinimas ir drėgmės kontrolė yra esminiai veiksniai dėl medinių perdangų. Naudojant garo plėveles ar kvėpuojančias membranas, reikėtų išlaikyti tinkamą drėgmės lygį ir išvengti pelėsių bei medienos gedimo.
Dažniausiai pasitaikantys klausimai ir praktiniai patarimai
- Kokie yra medinės perdangos privalumai ir trūkumai? - Medinės perdangos yra lengvos, pigesnės, jas galima įrengti patiems; trūkumai dažnai siejami su prastesne garso izoliacija ir įlenkimų rizika, todėl svarbu užtikrinti tinkamą garso izoliaciją ir tvirtinimą.
- Ar galima perdangą šildyti? - Taip, galima įrengti šildomas grindis ant perdangos, bet reikia įvertinti papildomus svorius, tarpus ir garso izoliaciją.
- Kokie yra optimalūs garso izoliacijos sprendimai? - Reikėtų derinti stiklo vatos ar akmens vatos tarpų užpildymą, OSB plokščių sluoksnį, medžio plaušo plokščių sluoksnį ir tarpiklius, kad būtų sumažintas vibracijų perdavimas.
- Ar galima naudoti nedžiovintus balkius? - Tokiu atveju yra rizika susidaryti deformacijoms ar ilgesniam laikui prarasti stabilumą; būtina įvertinti projekto sąlygas ir galimai suplanuoti papildomus tvirtinimus.
Techniniai patarimai, kurie padės įsirengiant medinę perdangą
- Nenaudokite šlapios ar drėgnos medienos - ji turi būti sausa prieš montavimą.
- Naudokite medvaržčius ar įpjautines vinis vietoje paprastų vinų, kad sumažintumėte perdangos kraštų kilnojimą.
- Įdėkite tarpus tarp OSB plokščių (3 mm) ir nuo sienų (6-12 mm) - taip užtikrinsite plokščių išlaikymą ir sumažinsite susispaudimo riziką.
- Jei naudojamas 50 mm betono sluoksnis, įsitikinkite, kad skaičiavimai atsižvelgia betono svorį perdangos apkrovoje.
- Siekiant geros girgždėjimo kontrolės, patariama naudoti tarpinę gumą tarp sijų ir plokščių, taip pat užmaskuoti ir sujungti plokštės su tvirtinimo detalėmis su klijais.
Dažnai užduodami klausimai apie perdangos plokštes
Perdangos plokštės dažnai įrengiamos OSB - standartas 22 mm, o tolesnis sluoksnis gali būti MDF arba medžio plaušo plokštės; svarbu laikytis projekto specifikacijų, įskaitant tilto reikšmes ir tarpus. Jei įrengiama šiltinimo sistema, plokštės turi būti tvirtai pritvirtintos ir užtikrinti plokščių stabilumą iš visų pusių.
Santrauka ir praktinis naudingas patarimas
Medinė sijinė perdanga - populiarus pasirinkimas dėl savo lengvumo ir įrengimo paprastumo, tačiau garso izoliacijai ir šildymui būtina įvertinti grindų šiltinimą, skaičiavimus ir papildomus sluoksnius, sujungiančius medinę ir betono dalis. Kompozitinė medžio-betono perdanga - moderni alternatyva renovacijai, kai reikia aukštos laikomosios galios ir geros garso izoliacijos be naujos perdangos iš karto. Svarbiausia - projektui pritaikyti skaičiavimai, tinkamas sluoksnių derinimas, tinkama tarpinė gabalėlių ir kilnojamų dalių izoliacija, o visas sprendimas turi atitikti LR teisės aktų reikalavimus ir vietos inžinerinį patvirtinimą.
