Medienos konstrukcijų konsultacijos: inžinerinės medienos pritaikymas, projektavimas ir statyba

Medienos konstrukcijų konsultacijos yra svarbus žingsnis siekiant saugios, efektyvios ir tvarios pastatų statybos. Dalį teksto sudaro įžvalgos apie inžinerinės medienos tipus, jų naudojimą daugiaaukščių pastatų projektuose, gaisrinę saugą, ekonominį naudingumą ir rinkos tendencijas. Tekste apžvelgiama, kaip klijuotoji mediena, kryžmai sluoksniuota mediena (CLT), laminuota fanera ir kompozitai keičia tradicinius statybos sprendimus, kokie yra pagrindiniai jungčių tipai, bei kokias galimybes suteikia hibridinės konstrukcijos.

Medienos konstrukcijų koncepcijos ir pagrindiniai tipai

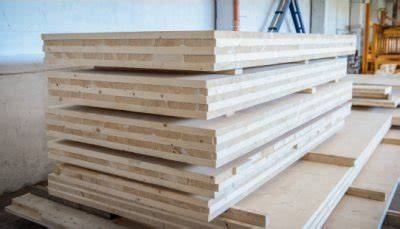

Architektai visame pasaulyje prognozuoja, kad mediena bus pažangiausia statybinė XXI a. medžiaga, nes naujos technologijos (kaip kryžminis laminavimas) padaro ją ypač atsparią ugniai. Daugiaaukščiams pastatams naudojamos trys pagrindinės inžinerinių medienos konstrukcijų rūšys: klijuotoji mediena, kryžmai sluoksniuota mediena (CLT) ir laminuota fanera. Klijuotoji mediena (Glulam) - viena moderniausių medžiagų, kurios laikančioji galia didesnė už plieno vienetui svorio, todėl tinka įvairių dydžių elementų gamybai. Kryžmai sluoksniuota mediena (Cross Laminated Timber) gaminama iš kelių sluoksnių plokščių, užtikrinančių stabilumą drėgmei ir suteikiančių plokštėms standumą, taip pat ji gali būti naudojama kaip garso izoliacijos sluoksnis ir konstrukcinė membrana. Laminuota fanera (Laminated Veneer Lumber) - struktūrinė mediena, suklijuota iš tekinimo staklėmis suklotų fanerų, naudojama kolonoms, sijoms, sienų ir perdangų plokštėms. Kompozitinės medžiagos, ypač medžio-betono plokštės, didina standumą ir tvirtumą, leidžia kurti platesnius tarpatrmpių ir kompleksiškesnes formas.

Medinės konstrukcijos tradiciškai skiriamos į kai kurias pagrindines dalis: kolonų, sijų ir perdangų plokštes, iš kurių surenkama viso pastato šerdis. Surenkamųjų komponentų gamyba dažnai vyksta gamykloje, o galutinis montavimas aikštelėje leidžia ženkliai sutrumpinti statybų laiką ir pagerinti kokybę. Nutarus naudoti inžinerinę medieną, galima pasiekti didelių aukščių pastatus, o derinant išorės ir vidaus elementus su plieno ar betono dalimis - užtikrinti tinkamą tvirtumą ir atsparumą išoriniams poveikiams.

Inžinerinės medienos konstrukcijų tipų panaudojimo scenarijai

Trijų aukštų ir daugiau pastatuose dažnai dominuoja klijuotosios medienos kolonos ir sijos, o perdangos ir stogo konstrukcijos gali būti iš CLT plokščių ar laminuotos faneros. Hibridinė architektūra - kai pagrindinė konstrukcija yra betonas ar plienas, o grindys ir išorinės sienos - inžinerinės medienos elementai. Tokiu atveju medienos-betono kompozitinės perdangos plokštės didina standumą ir triukšmo izoliaciją, o metalinės jungiamosios detalės užtikrina atsparumą įtemptoms apkrovoms.

Medienos jungčių projektavimas reikalauja išsamiai įvertinti medienos elastingumą, sezoninius plėtimosi ir susitraukimo pokyčius, taip pat užtikrinti, kad apkrovos pirmiausia būtų perduodamos atramoms. Dažnai medinės jungtys pritaikomos taip, kad būtų lengvai sujungiamos ir galėtų būti netgi demontuojamos pakartotiniam naudojimui. CNC staklių pagalba išfrezuotos iškyšos ir moderniosios jungtys (x-fix tipo) suteikia konstrukcijai ekonomiškumo ir lankstumo, tačiau mediniai elementai dažnai jungiasi su metalinėmis jungtimis dėl didesnės patikimumo garantijos drėgmės įtakoje.

Gaisrinė sauga, tvarumas ir ekonomika

Tikslūs skaičiavimai ir tinkamai parinktos skerspjūvio dalys leidžia numatyti, kokia medienos dalis nudegs, o likusi dalis išlaiko konstrukciją. Gaisrinei saugai svarbios įvairios priemonės: specialios nedegios dailylentės, papildomos laiptinės ar papildomos gelžbetonio šerdys. Pritaikytos konstrukcijos skirstomos į atskirus atsparumo ugniai sektorius, siekiant užtikrinti evakuaciją ir laikančiųjų konstrukcijų apsaugą. Tokie sprendimai buvo įgyvendinti Norvegijoje, kur 85,4 m aukščio medinių konstrukcijų daugiaaukštis pavadintas aukščiausiu pasaulyje mediniu pastatu, o jo projektas pabrėžia gaisrinės saugos svarbą.

Ekonominis aspektas: Medinių konstrukcijų naudojimas dažnai trumpina statybų laiką ir mažina išlaidas lyginant su tradicinėmis plieno/betono sistemomis. Tyrimai, pvz., Australijos Naujojo Pietų Velso universiteto atliktas, parodė trumpesnį statybų laiką, sumažėjusias išlaidas ir greitesnę investicijų grąžą dėl greitesnės pastato užbaigimo. Auganti inžinerinės medienos produktų pasiūla Lietuvoje ir kitose šalyse skatina eksportą bei viso statybų sektoriaus plėtrą.

Pramonės praktika ir lietuvių patirtys

Lietuvoje medinių daugiaaukščių projektavimą ir statybą skaido reglamentai, pritaikyti mineralinei statybai, tačiau tobulėjantis reglamentavimas kartu su patyrusiais specialistais leidžia plėtoti šią kryptį. Ekspertų teigimu, nuolatinis techninių reglamentų atnaujinimas ir augantis gamybos pajėgumas skatina medinių daugiaaukščių projektų konkurencingumą. Lietuvos įmonės, reaguodamos į Skandinavijos ir kitų eksporto rinkų poreikius, plėtoja vidutinio aukščių daugiabučių ir komercinių pastatų statybą, didina inžinerinės medienos produktų eksportą ir siūlas įrankius inovacijoms.

Verslo centro „Alia“ rekonstrukcijoje pagrindinėms konstrukcijoms naudotas gelžbetonis ir plienas, tačiau virš administracinio pastato įdiegtas penkto ir dalinai šešto aukštų medinių konstrukcijų antstatas. Antstato konstrukcijai pasirinkti klijuotosios medienos elementai, fasado vientisumui užtikrinti - 7,6 m aukščio medienos kolonos, o stogo perdengta su 18 m ilgio klijuotosios medienos sijomis. Tokie sprendimai rodo, kad medienos ekonomika gali būti pasiekiama ir dideliuose projektuose, kai laikomasi griežtų gaisrinių saugos reikalavimų.

Kaune pastatytas Aleksoto verslo centras buvo vienas ankstesnių Lietuvos medinių administracinių pastatų pavyzdžių. Jo projektavime svarbiausia užduotis buvo tinkamai įvertinti gaisrinės saugos reikalavimus, numatyti skerspjūvius ir medienos tūrius, kad užtikrinti konstrukcijos išlikimą esant degimo sąlygoms. Taip pat pastato vidaus erdvės yra išklotos su medienos santvaromis ir tarpaukštinėmis perdangomis, o fasadas - iš gamykloje surinktų skydinių konstrukcijų.

Ką įvertinti planuojant medinių daugiaaukščių projektus

• Medienos pasirinkimas: klijuotoji mediena, CLT, laminuota fanera ar kombinuotos medžiagos, priklausomai nuo projekto dydžio ir vietos sąlygų.
• Jungčių projektavimas: tinkamas jungčių tipų pasirinkimas, siekiant užtikrinti apkrovų perdavimą į atraminius elementus ir lengvas demontavimo galimybes.
• Gaisrinė sauga: nuo atskirų sektorių iki viso pastato sistemos, griežti testavimai ir specialios dangos ar dailylentės su nedegiais komponentais.
• Energija ir tvarumas: galimybės gamykloje surinkti elementus ir taip pagerinti energinį naudingumą, sumažinti laiką statybų aikštelėje.
• Ekonomika ir rinkodara: auganti inžinerinės medienos paklausa bei eksporto galimybės, kadangi statybos sektorius vis didesnį dėmesį skiria greičiau užbaigiamiems projektams.

Infografikos ir vizualizacijos tema

Šio straipsnio vizualizacijos padės geriau suprasti medinių konstrukcijų architektūrą, jungčių įvairovę ir gaisrinės saugos sprendimus.

Video įrašas rekomenduojamas planuojant projektą

Video pasiūlymas: trumpa apžvalga apie medinių konstrukcijų naudą, jų pritaikymo galimybes dideliuose pastatuose bei praktiniai patarimai projekto pradžioje.

Duomenų įvairovė ir projektavimo praktika

Toliau pateikiama lentelė iliustruoja pagrindinių medienos konstrukcijų elementų savybes ir jų tipinį panaudojimą Lietuvos kontekste:

Statybose svarbu pasirinkti tinkamas jungtis, atsižvelgiant į medienos kilmę, drėgmės pokyčius ir temperatūrų svyravimus. Norėdami užtikrinti konstrukcijų patikimumą, rekomenduojama dirbti su patyrusiais inžinieriais ir rinktis projektus, kuriuose viršutinės dalys yra papildomai apsaugotos nuo degimo, o gelžbetonio šerdis garantuoja stabilumą.

Šiame kontekste Lietuvos įmonių patirtis rodo, kad augantis inžinerinės medienos produktų pasiūla gali skatinti šalies statybos ir eksporto sektorių. Architektų sėkmingai įgyvendinami projektai, tokie kaip verslo centrai ir administraciniai pastatai su medinėmis apkrovomis, demonstruoja medienos ekonomikos pranašumus laiko, transporto sąnaudų ir patikimumo atžvilgiu.
