Frezuavimas yra gamybos ir meistriškumo pagrindas. Jis paverčia medžiagas ir paverčia jas tiksliomis ir naudingomis formomis. Kalbant apie frezavimą, nesvarbu, ar mašina dirba su metalu ar medžiu, procesas skiriasi. Metalo frezavimas ir medienos frezavimas yra du skirtingi apdirbimo procesai. Tačiau abu jie turi panašius medžiagos išėmimo principus. Žinios apie šių dviejų procesų skirtumus neturi kitos funkcijos, kaip tik parodyti geriausius rankų darbo aspektus, bet taip pat parodyti didelę įtaką, kurią medžiagos pasirinkimas gali turėti frezavimo procesui. Šiame vadove pateikiama viskas, ką reikia žinoti apie metalo ir medžio frezavimo skirtumus.
Metalo frezavimas vs medienos frezavimas
Metalo frezavimas yra pats svarbiausias tikslumo apdirbimo procesas, kuris daugiausia naudojamas metalo ruošiniams formuoti pagal reikiamas matmenų ir geometrijos specifikacijas. Šiame procese naudojami besisukantys pjovimo įrankiai, kurie sukuria sudėtingos formos kontūrus, paruoštus naudoti komponentus ir pašalina paviršių nuo metalinių objektų.
Metalo frezavimas
Apibrėžimas ir charakteristikos. Metalo frezavimas yra apdirbimo būdas, kuriuo iš įvairių metalinių ruošinių pašalinamos metalinės medžiagos, sukuriant tikslią ar tam tikrą formą. Tai atliekama naudojant apskritus pjovimo įrankius, tokius kaip frezavimo antgaliai, kad jie galėtų sugadinti metalinių ruošinių paviršių, susmulkinti paskutinius gabalėlius ir suteikti jam tinkamą formą ar formą. Metalo frezavimas pasižymi dideliu tikslumu, maža tolerancijos riba ir plačiu universalumu. Tai gyvybiškai svarbu įvairiems pramonė, įskaitant, bet neapsiribojant, aviaciją, kosmosą, automobilius, gamybą ir inžineriją.
Frezavimui naudojami įprasti metalai. Čia pateikiami paprastieji metalai, naudojami frezuojant:
- Plienas: frezavimo pramonėje plačiai naudojamas plienas daugiausia dėl medžiagos universalumo, stiprumo ir lengvos prieigos. Jį galima apdirbti įvairiais pjovimo įrankiais ir metodais.
- Aliuminis: pirmenybė teikiama aliuminiui dėl mažo svorio, atsparumo korozijai ir lengvo apdirbimo.
- Nerūdijantis plienas: legiruotas iš daugiau nei vieno cheminio elemento, išskyrus anglį, suteikiantis atsparumą korozijai ir mechanines savybes.
- Titanas: Titanas dėl puikaus stiprumo ir svorio santykio bei atsparumo korozijai yra populiari pramonėse kaip aviacija, medicina ir kt.
Metalo frezavimo procesas. Žingsnis po žingsnio: ruošinio paruošimas, įrankio pasirinkimas, pjovimo parametrų nustatymas, mašinos sąranka, apdirbimo operacija, kokybės kontrolė, apdailos operacijos ir galutinė patikra. CNC metalo frezavimas - žingsnis po žingsnio aprašas, kaip ruošinys tvirtinamas, ką daryti dėl tikslumo, kaip programuoja trajektorijas, kaip aušinama ir kokie yra kokybės užtikrinimo žingsniai.
Metalo frezavimo staklių tipai. Vertikalios frezavimo staklės - velenas vertikalus; Horizontalios frezavimo staklės - horizontalus velenas; CNC frezavimo staklės - su kompiuterine valdymo sistema; Universali frezavimo staklėse - tinka tiek horizontaliam, tiek vertikaliam frezavimui. Taip pat yra specializacijos pagal pramonę ir taikymą. Tačiau konkrečios rekomendacijos priklauso nuo projekto pobūdžio: prototipavimas, didelio tūrio gamyba, sudėtingi kontūrai ar didelės plokštumos.
Metalo frezavimo įrankiai ir įranga. Įrankiai skirstomi į pjovimo ir galines frezas. Įrankiai formuoja tikslų paviršių, kuriami įvairių dydžių ir formų, priklausomai nuo medžiagos ir norimos geometrijos. Taip pat svarbios aušinimo sistemos, tepimas ir drožlių pašalinimas, siekiant mažinti trintį ir pailginti įrankio tarnavimą.
Metalo frezavimo iššūkiai. Kietumas ir ilgaamžiškumas lydiniuose, įrankių nusidėvėjimas, tikslumo reikalavimai ir precizijos siekis. Daug dėmesio skirti įrankio trajektorijai, pjovimo parametrams ir įrankių būklei.
Medienos frezavimas
Medienos frezavimas yra bedarbių pjovimų, formavimo ir apdirbimo procesas, naudojant įrankius ir mašinas, skirtas medienos apdirbimui. Tai universalus procesas, apimantis daugybę metodų: pjovimą, planavimą, frezavimą ir gręžimą, kuriais gaunami ilgiai, profiliai ir tekstūros. Medienos frezavimas gali būti taikomas įvairių rūšių medienai - kietmedžiui, spygliuočiams ar inžinerinei medienai (MDF, OSB, fanera).
- Kietmedžiai: ąžuolas, klevas, vyšnios, graikinis riešutas, raudonmedis ir kt.
- Spygliuočiai: pušis, kedras, eglė, firas ir pan.
- Inžineriniai medienos gaminiai: fanera, MDF, medžio drožlių plokštės (OSB).
Medienos frezavimo procesas. Žingsnis po žingsnio: medienos parinkimas ir paruošimas, frezavimas ir matmenų nustatymas, pjovimas ir formavimas, staliaus darbai ir surinkimas, paviršiaus apdaila, kokybės kontrolė ir galutinis surinkimas. Medienos ruošinys turi būti tinkamai paruoštas dėl drėgmės, paviršiaus lygumo ir įmanomų svetimkūnių, tokių kaip žievė ar metaliniai įrankiai.

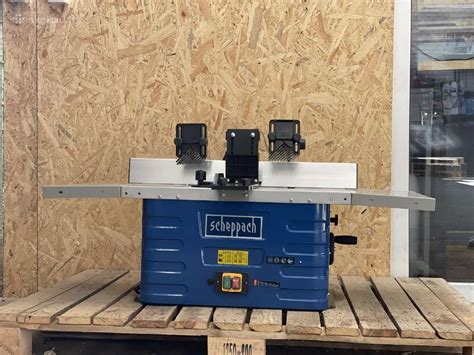

Medienos frezavimo staklių tipai. Diskinės pjaustymo staklės (dideli diskai), juostinės staklės (siaurapjūkliai), obliavimo staklės ir frezavimo staklės (stalo, verpstės, CNC). Kiekvienas tipas turi specifinę paskirtį: diskinės staklės ilgiems ir plataus pločio pjovimams, juostinės staklės lankstumui ir kreivoms linijoms, obliavimo staklės plokščiam paviršiaus parengimui, frezavimo staklės plokščių paviršių formavimui ir kontūrų kūrimui. Taip pat skiriamos CNC frezavimo staklės su 3+ ašimis, kurios leidžia kurti sudėtingas trims dimensijoms formas.
Medienos frezavimo įrankiai ir įranga. Maršrutizatoriaus antgaliai, obliavimo peiliai, frezos antgaliai, stalo pjovimo įrankiai, juostiniai ir kiti. Dažnai būtina pasirinkti tinkamus įrankius pagal medienos tipą ir norimą paviršiaus kokybę. Obliavimo peiliai naudojami išlyginti medienos paviršių, suteikiant vienodą storį. Dulkų surinkimo sistemos - būtina įranga dirbtuvėse, kad sumažintų dulkių kiekį ir pagerintų matomumą bei kvėpavimą.
Medienos frezavimo iššūkiai. Grūdų raštų variacijos, mazgai, skilimas ir skeveldros kontrolė. Staklių paruošimas, įrankių aštrumas, tikslumas ir kruopštus darbo planas yra būtini norint gauti kokybišką paviršių ir tikslų matmenų atitikimą.
Medienos apdirbimo staklių priežiūra ir sauga. Registruotos priemonės asmeninei apsaugai: akiniai, ausų apsauga, kaukė ir kt. Svarbu tinkamai paruošti darbo vietą, užtikrinti apsaugas ir gerą ventiliaciją, švarias ir sausas grindis, dulkių surinkimą. Rekomenduojama laikytis instrukcijų, laikyti įrankius aštrius, laikytis teisingos įrengimo ir darbo technikos, vengti atsitiktinių judesių, užtikrinti avarinio išjungimo mygtukų laisvą prieigą.
Medienos paruošimas apdirbimui ir klaidos prevencija. Drėgmės lygis apie 12-15% dažnai laikomas optimaliausiu frezavimo procesui. Pašalinimas žievės, akmenų ir kitų svetimkūnių palaiko įrankių saugumą ir suteikia tolygesnį pjovimą. Keli dažniems klaidų - ilgesnis darbas be pertraukų, nepakankamas ruošinio laikymas, apsaugų išjungimas, neteisingas juostų įtempimas ar neteisinga linija ženklinti.
Techniniai parametrai, kaina ir gamintojai
Metalo frezavimo staklių konstrukcijos ir funkcijos leidžia pasirinkti tinkamą įrangą pagal projektą. Pateikiamos tipinės specifikacijos: vertikalios, horizontalios ir CNC frezavimo staklės, galinčios dirbti su skirtingomis medžiagomis ir formomis. Palyginimai rodo, kad CNC staklės užtikrina didesnį tikslumą, kartojamumą ir automatizaciją, tačiau jų kaina didesnė. Kaip pavyzdžiai pristatomi keletas modelių: NOVA WS-1/2A, NOVA 5000, NOVA WS 1 1/2 - jų galia, veleno skersmuo, svoris ir konstrukcijos medžiaga skiriasi, suteikdami skirtingą stabilumą ir našumą.
Medienos frezavimo staklių gamintojai. Žinomi gamintojai siūlo platų modelių spektrą. Pramonėje dažnai plėtojamas ne tik naujas, bet ir naudotas stakles, su profesionalų pagalba atrenkant tinkamiausią įrangą už prieinamą kainą. Įsigijimo ar pardavimo procesas gali būti patikimas ir sklandus per specializuotas platformas, kurios siūlo testuotą įrangą ir garantijas.
Priežiūra, sauga ir darbo vietos organizavimas
Sauga pirmiausia. Naudokite tinkamas asmenines apsaugos priemones. Darbo vietos paruošimas: užtikrinti staklių stabilumą, erdvę darbui, gerą ventiliaciją ir dulkių surinkimą. Avariniai išjungimo mygtukai turi būti laisvai prieinami. Šviesos lygis turi būti pakankamas, o grindys švarios ir sausos. Periodiškai tikrinkite įrankių būklę, laikykitės teisingos laikysenos ir technikoje - lėtai, tolygiai tempkite medieną, neduokite perteklinio spaudimo ir niekada nelieskite besisukančių diskų ar peilių.
Darbo vietos priežiūra. Tinkamas staklių laikymas - alyva, filtrai, skysčiai ir įrankių antgalių priežiūra. Dulkių surinkimo sistema turi būti veikianti, gaubtai uždaryti ir pašalintos atliekos. Reguliari techninė priežiūra užtikrina ilgaamžiškumą ir kokybę. Svarbu atlikti alyvos keitimą, tepti besisukančias dalis ir tikrinti skysčių lygius.
Table - typiniai medienos frezavimo staklių tipai ir paskirtis
| Staklių tipas | Paskirtis | Privalumai | Trūkumai |
|---|---|---|---|
| Diskinės pjaustymo staklės | Pjovimas dideliems ruošiniams, rąstų skersinei ir plokščių pjūviui | Greitas, lygūs pjovimo paviršiai | Didelių įrangos kainų kategorijų |
| Juostinės staklės | Ilgiems pjovimams ir kreivoms linijoms | Lankstumas, gebėjimas pjauti kreivai | Reikalauja tikslios įtampos ir priežiūros |
| Obliavimo staklės | Lyginimas ir plokščių paviršių paruošimas | Idealiai plokštumai | Ribota detalių kompleksiškumas |
| Frezavimo staklės | Griovelių, išpjovų, profilių frezavimas | Krypčių kontrolė, plataus spektro formos | CNC reikalavimai ir didesnė kaina |
Infografika
Video
Svarbiausi rekomenduojami žingsniai pradedant
- Pasirinkite frezavimo staklių tipą pagal projektą (mediena ar metalas, dydis, reikalinga tikslumas).
- Pasirinkite tinkamus įrankius (antgalius) ir įrankių geometriją pagal medžiagą.
- Paruoškite ruošinį ir stakles - tvirtinimo įtaisas, stabilumas, švarumas.
- Nustatykite pjovimo parametrus, įrankio trajektorijas ir aušinimo sąlygas.
- Atlikite kokybės patikras ir įmanomas apdailos operacijas.
- Laikykitės saugos gairių - naudokite asmenines apsaugos priemones, įtvirtinkite saugos gaubtus, laikykitės teisingos darbo technikos.
Novatoriškos tendencijos ir pasirinkimo patarimai
Trenim, CNC frezavimo staklės tampa vis svarbesnės šiuolaikinėje gamyboje, suteikdamos didesnį tikslumą, atkuriamumą ir automatizaciją. Pasirinkdami CNC frezavimo stakles, svarbu įvertinti projekto reikalavimus ir medžiagų tipus, bei paruošimo ir priežiūros resursus. Eksperto pagalba galite pasirinkti tinkamiausią modelį pagal veiklos apimtį ir biudžetą.
