AutoCAD failų naudojimas medienos dirbtuvėse

Dirbant su medienos apdirbimo projektais ir naudojant sudėtingą programinę įrangą, svarbu suprasti failų formatus ir jų panaudojimą. Vienas iš tokių formatų yra DXF (Drawing Exchange Format), kuris plačiai naudojamas įvairiose pramonės šakose, įskaitant medienos apdirbimą, metalo gamybą ir iškabų gamybą. Šiame straipsnyje gilinsimės į DXF failų ypatybes, jų kūrimą, naudojimą ir sąveiką su AutoCAD bei kitomis CAD/CAM programomis.

Kas yra DXF failas?

DXF failas, reiškiantis Drawing Exchange Format, buvo sukurtas Autodesk 1982 m., siekiant palengvinti CAD brėžinių mainus tarp skirtingų programinės įrangos programų. Anksčiau vartotojai daugiausia pasitikėjo AutoCAD DWG formatu, kuris buvo patentuotas, todėl buvo sunku dalytis dizainu su ne AutoCAD vartotojais. DXF failai sprendžia šią problemą, nes jie yra atviri ir universaliai suderinami.

Pagrindinis DXF failo privalumas yra tai, kad jame geometrija išsaugoma gana paprastai. Jūs gaunate linijas, lankus, apskritimus, polilinijas ir pan., saugomus paprastu tekstu arba dvejetaine forma. Dauguma CNC programų, nuo Mach3 iki Fusion 360, gali skaityti šias figūras. Atidarius DXF failą teksto rengyklėje, galima pamatyti koordinates, sluoksnių pavadinimus ir objekto duomenis.

DXF failai yra ypač naudingi, nes jie tiesiogiai saugo geometriją, kurią CAM programinė įranga gali interpretuoti įrankių takams. DXF taip pat išsaugo sluoksnio duomenis, o tai padeda atskirti skirtingas operacijas kai kuriose CAM programose. Pavyzdžiui, galite turėti vieną sluoksnį išoriniams pjūviams, kitą sluoksnį vidinėms skylėms ir trečią sluoksnį graviravimo linijoms.

Kitas svarbus privalumas yra tai, kad DXF failas yra plačiai pripažintas ir palaikomas net senesnėse mašinose. Net jei dirbate su parduotuve, kurioje vis dar veikia senesnė CNC programinė įranga, didelė tikimybė, kad jie galės atidaryti jūsų DXF failą.

AutoCAD ir DWG failai

AutoCAD yra viena iš populiariausių programų, naudojamų kuriant ir redaguojant DWG failus. DWG yra gimtasis AutoCAD failo formatas, sukurtas Autodesk. „TrustedDWG®“ technologija yra originalus, efektyvus ir tikslus būdas saugoti projektavimo duomenis naudojant DWG failus. Ši technologija gali patikrinti, ar brėžinio failai buvo paskutinį kartą išsaugoti ne Autodesk programoje.

Galite dirbti su DWG failais naudodami daugybę Autodesk programinės įrangos įrankių, įskaitant AutoCAD, Revit ir Inventor. DWG failų peržiūrai be AutoCAD įdiegtos programinės įrangos galite naudoti DWG failų peržiūros programas, tokias kaip Autodesk Viewer, DWG TrueView ir AutoCAD Web.

Naujesnėmis AutoCAD versijomis sukurtų failų negalima atidaryti tiesiogiai senesnėse versijose. Norėdami išsaugoti senesnėje versijoje, naudokite funkciją „SAVEAS“.

AutoCAD šablonai

Norint dirbti efektyviau ir užtikrinti, kad būtų laikomasi visų norimų brėžinių ir projektų standartų, siūloma naudoti AutoCAD šablonus. Šablonuose gali būti išsaugota dauguma brėžinių nustatymų: linijų tipai, tekstai ar matmenų stiliai, kurie yra naudojami pradedant naują projektą. Autodesk pateikia keletą šablonų, kurie įdiegiami kartu su AutoCAD programine įranga.

Šablono išsaugojimas ir uždarymas vyksta taip pat kaip ir brėžinio. Pagal nutylėjimą, kai pradedate kurti naują brėžinį, AutoCAD parenka šabloną, kuris yra priskirtas „Default Template File Name for QNEW“. Visi brėžinio nustatymai gali būti pridėti prie šablono, kad kitą kartą kuriant naują projektą jie būtų paruošti naudoti. Taigi, šablonas leidžia taupyti projektavimui skirtą laiką ir yra veiksminga priemonė, padedanti užtikrinti standartų laikymąsi visame darbo procese.

DXF failų naudojimas medienos dirbtuvėse

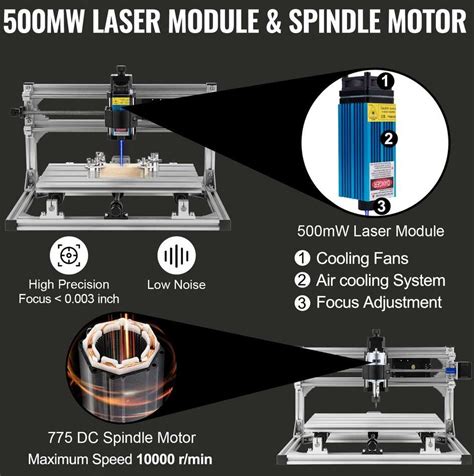

Medienos apdirbimo dirbtuvėse DXF failai yra labai vertingi, nes jie leidžia perkelti 2D dizainus iš projektavimo programinės įrangos į CNC stakles. Jei turite 2D kontūrą, pavyzdžiui, pritaikytą laikiklį arba dekoratyvinį ženklą, galite eksportuoti tą formą į DXF failą. Tada galite importuoti jį į įvairius CAM įrankius arba nusiųsti kito asmens CNC programinei įrangai, nesijaudindami dėl suderinamumo.

Kai kuriate DXF failą medienos apdirbimui, svarbu atkreipti dėmesį į kelis aspektus:

• Vienetai: Įsitikinkite, kad vienetai (pvz., milimetrai arba coliai) atitinka jūsų CNC staklių nustatymus. Dažnai dirbama milimetrais.
• Plokštuma: Patvirtinkite, kad viskas yra toje pačioje plokštumoje (Z=0 2D failui).
• Sudėtingumas: Projektavimo etape rekomenduojama formas išlaikyti kuo paprastesnes. Pavyzdžiui, nenaudokite „užpildymo“ arba pašalinių teksto elementų, jei norite tik iškirpti kontūrą.
• Sluoksniai: Sluoksniavimas gali padėti atskirti skirtingas operacijas. Pavyzdžiui, galite įdėti išorinį kontūrą į sluoksnį „CUT_OUTSIDE“, o vidines skylutes - į „CUT_INSIDE“.
• Versija: Kai kurios CNC programos supranta tik senesnes DXF versijas (pvz., R12 arba R14). Dažnai verta eksportuoti į senesnę versiją (pvz., „AutoCAD 2000 DXF“ arba „R14“), nebent žinote, kad gaunanti programinė įranga gali apdoroti naujesnes versijas.

Failų atkūrimas ir priežiūra

Dirbant su CAD failais, svarbu žinoti, kaip juos atkurti ir prižiūrėti. AutoCAD failų atkūrimas apima neišsaugotų, perrašytų, sugadintų, nepasiekiamų, ištrintų arba prarastų failų atkūrimą dėl įvairių priežasčių.

Prevencija yra veiksmingesnė nei atkūrimas. Tinkamų atsarginių kopijų kūrimo strategijų įgyvendinimas, tinkamų automatinio išsaugojimo intervalų konfigūravimas, sistemos būklės palaikymas ir gerų išsaugojimo įpročių ugdymas apsaugos jūsų darbą nuo duomenų praradimo scenarijų.

Pagrindinės prevencijos priemonės:

• Reguliariai išsaugokite failus naudodami „Ctrl + S“ arba „QSAVE“.
• Įjunkite automatinį išsaugojimą (pvz., kas 10 minučių).
• Nuolat atnaujinkite „AutoCAD“ programinę įrangą.
• Redagavimo metu išsaugokite failus vietiniuose diskuose, o ne tinklo vietose, kad išvengtumėte tinklo trikdžių.
• Reguliariai vykdykite „PURGE“ ir „AUDIT“ komandas aktyviuose brėžiniuose.
• Venkitė staigių išsijungimų ir užtikrinkite patikimą maitinimą (pvz., naudojant UPS).
• Naudokite aiškius, aprašomuosius failų pavadinimus su datomis arba versijų numeriais.
• Kurkite logines aplankų struktūras projektams.

Atkūrimo metodai:

• AutoCAD Backup (BAK) failai: Tai automatiškai sukuriamos atsarginės kopijos, kai rankiniu būdu išsaugote brėžinį. BAK faile yra ankstesnė jūsų brėžinio versija ir jis saugomas tame pačiame aplanke kaip ir originalus brėžinys.
• „Drawing Recovery Manager“: Ši tvarkyklė automatiškai pasirodo po netikėtų uždarymų (pvz., gedimų ar elektros energijos tiekimo sutrikimų) ir rodo galimus automatinio išsaugojimo ir atsarginių kopijų failus.
• Laikini failai (.sv$): Patikrinkite laikinąjį aplanką (%tmp%) automatiškai išsaugomiems failams su .sv$ plėtiniais.
• RECOVER ir RECOVERALL komandos: Šios komandos bando atidaryti ir pataisyti sugadintus brėžinių failus. RECOVERALL geriau apdoroja Xrefs.
• DWL ir DWL2 failai: Tai užrakinimo failai, kurie neleidžia keliems vartotojams vienu metu redaguoti to paties brėžinio. Jei nepavyksta atidaryti failo, pabandykite ištrinti šiuos užrakinimo failus.
• DXF failai: DXF failai yra teksto pagrindu ir juos galima redaguoti rankiniu būdu, kad būtų ištaisyti pažeidimai.
• Profesionali atkūrimo programinė įranga: Kai standartiniai metodai neveikia, profesionali AutoCAD atkūrimo programinė įranga, pvz., DataNumen DWG Recovery, gali atsigauti smarkiai sugadintus DWG failus.

Laikydamiesi šių principų ir naudodami tinkamus įrankius, galite užtikrinti sklandų ir efektyvų darbą su AutoCAD ir DXF failais jūsų medienos apdirbimo dirbtuvėse.
