Polietileniniai (PE) vamzdžiai tapo populiariu pasirinkimu įvairiose srityse, įskaitant vandens tiekimą, dujų paskirstymą ir pramoninius procesus. Dėl jų lankstumo, ilgaamžiškumo ir atsparumo korozijai jie yra idealus sprendimas šiuolaikinėms vamzdynų sistemoms. Plastikiniai vandentiekio vamzdžiai gaminami iš naujausios didelio stiprumo polietileno rūšies - PE100. Iš šios žaliavos pagamintas slėginis vamzdis yra tvirtesnis ir atsparesnis įbrėžimams ir trūkinėjimams nei pagamintas iš PE80 ir PE63. Dėka savo tvirtumo ir lankstumo, vamzdžių sistemos iš polietileno (PE) yra vienos populiariausių geriamam vandeniui transportuoti esant slėgiui.
PE vamzdžiams galima priskirti tiek LDPE, tiek HDPE tipo vamzdžius. LDPE vamzdis yra specialus, mažesnio diametro (iki 40mm ir mažiau), plonasienis vamzdis naudojamas įvairiems laistymo darbams. Gali būti klojamas šiltnamiuose ar atvirame lauke. Šis vamzdis yra atsparus visoms žemės ūkyje naudojamoms trąšoms ir chemikalams, ultravioletiniams spinduliams. LDPE vamzdį patogu naudoti įvairiems laistymo darbams, nes gali būti naudojamas tiek tiesti ant žemės paviršiaus, tiek užkasti po žeme.
HDPE vamzdis yra tvirtesnis, storasienis ir didesnio diametro vamzdis (nuo 40mm ir daugiau) lyginant su LDPE. HDPE vamzdžiai dažniausiai naudojami didelius laistomus plotus turinčių ūkininkų. Norint tolygiai ir kokybiškai palieti didelius plotus - reikia didesnio diametro vamzdžio (reikia, kad praeitų didesnis ir intensyvesnis vandens srautas). HDPE vamzdį dažnai stato, kaip magistralinį vamzdį ir nuo jo jungia eilių (vagų) atšakas: lašelines juostas ar lašelinius vamzdžius. HDPE vamzdis taip pat, kaip ir LDPE, atsparus įvairiems naudojamiems chemikalams ir trąšoms bei gali būti užkastas po žeme.
RC (crack resistant) yra sustiprinti PE100-RC standartą atitinkantys vamzdžiai. Šie vamzdžiai yra tvirtesni ir atsparesni įbrėžimams ir trūkinėjimams.
PE vamzdžių savybės ir privalumai
Polietileniniai (PE) vamzdžiai gaminami iš didelio tankio polietileno (HDPE) arba vidutinio tankio polietileno (MDPE). Dydis, nusakantis HDPE vamzdžio tvirtumą, yra MRS - minimalus reikalaujamas stiprumas, išreikštas MPa. Šį dydį padalinus iš saugos koeficiento gaunami leistini maksimalūs perimetriniai įtempimai, kurie gali atsirasti vamzdžio sienelėje. Saugos koeficientas C negali būti mažesnis nei 1,25.
Slėginiai polietileniniai HDPE (didelio tankio polietilenas), kartais dar žymimas PE-HD arba tiesiog PE vamzdžiai ir jungiamosios (fasoninės) dalys naudojami vandens, nuotekų ar dujų tiekimo sistemoms įrengti. PE vamzdžiai yra gaminami iš PE100 arba naujos kartos PE100 RC žaliavos.
Slėginiai HDPE vamzdžiai skirstomi pagal slėgio klasę PN (pressure nominal) ir SDR (Standart Dimension Ratio). SDR (Standar Dimensio Ratio) - išorinio vamzdžio diametro (D) santykis su sienelės storiu (e): SDR=D/e. Kuo didesnis SDR, tuo plonesnė vamzdžio sienelė ir tuo mažesnė vamzdžio slėgio klasė. Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. Pvz. PN10 vamzdžiu esant 20°C temperatūrai gali tekėti daugiausia 10 barų slėgio skystis.

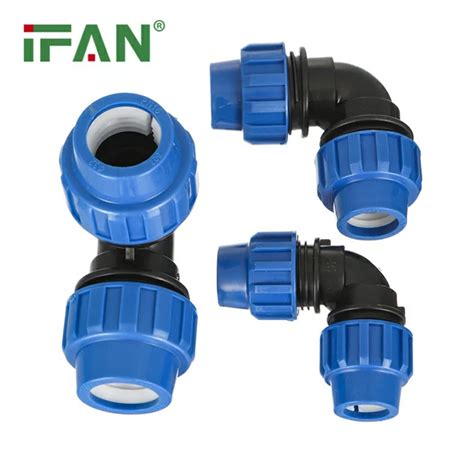

PE vamzdžių jungiamosios detalės tampa vis populiaresnės dėl jų daugybės pranašumų įvairiuose pramoniniuose, gyvenamuosiuose ir komerciniuose pritaikymuose. Vienas iš išskirtinių PE vamzdžių jungiamųjų privalumų yra jų paprastumas, kuris gali sutaupyti laiką, mažinti darbo sąnaudas ir sumažinti darbo sąnaudas. PE vamzdžių jungiamosios detalės yra ne tik lengvai montuojamos, bet ir siūlo ilgalaikį patvarumą. PE jungiamųjų detalių patvarumas užtikrina, kad joms nereikia dažnai remontuoti ar pakeisti, o tai dar labiau sumažina ilgalaikes priežiūros išlaidas.
Plieninės vamzdžių jungiamosios detalės yra linkusios į koroziją, ypač kai jie veikiami vandens, chemikalų ar drėgnos aplinkos. Tai gali sukelti nuotėkį, užteršimą ir sutrumpintą vamzdyno gyvenimo trukmę. Kita vertus, HDPE vamzdžių jungiamosios detalės yra iš esmės atsparios korozijai, cheminėms mediagoms ir biologiniam poveikiui. Dėl to HDPE yra idealus pramoninėms reikmėms, apimančioms vandenį, nuotekas, cheminį transportavimą ar agresyvius skysčius.
HDPE vamzdžių jungiamosios detalės yra lankstesnės nei plieninės jungiamosios detalės, leidžiančios joms absorbuoti smūgius, virpesius ir žemės judesius, nenusileidžiant ar nesandarinant. Šis lankstumas yra ypač naudingas teritorijose, linkusiose į seisminį aktyvumą ar dirvožemio nusėdimą. Plieninės jungiamosios detalės, kurios yra tvirtos, yra labiau jautrios stresui - susijusiems lūžiams panašiomis sąlygomis.
Plieninės vamzdžių jungiamųjų detalių įrengimui paprastai reikalinga sunki įranga, suvirinimas ir papildomas darbas, todėl didesnės montavimo išlaidos ir ilgesnės projekto tvarkaraščiai. Priešingai, HDPE vamzdžių jungiamosios detalės yra lengvos, lengviau tvarkomos ir gali būti sujungtos naudojant tokius metodus kaip užpakalinės jungties suliejimas ar elektrofusizavimas, kurie yra greitesni ir reikalauja mažiau darbo.
Lygus vidinis HDPE jungiamųjų detalių paviršius sumažina trinties nuostolius, užtikrinančius didesnį srauto efektyvumą ir mažesnį siurbimo sistemų energijos suvartojimą. Plieninės jungiamosios detalės, nors ir stiprios, gali susidaryti grubius vidinius paviršius dėl korozijos ar mastelio kaupimosi laikui bėgant, o tai neigiamai veikia hidraulinę veikimą.
PE vamzdžių jungiamosios detalės siūlo daugybę privalumų, kai reikia lengvai montuoti. Jų lengvą konstrukciją, lankstumą ir paprastus sujungimo metodus, todėl jie yra labai efektyvūs ir ekonomiški pasirinkimai plačiam programų asortimentui. Nesvarbu, ar tai naudojami gyvenamosiose, komercinėse ar pramoninėse projektuose, PE vamzdžių fiksai leidžia greičiau montuoti, mažiau įrankių ir redukuotos darbo sąnaudos. Montavimo paprastumas taip pat reiškia taupymą sąnaudomis, sutrumpintos prastovos ir minimalūs vykstančių operacijų sutrikimai.
Montavimo procedūros ir jungtys
PE jungtys puikiai tinka PE vamzdžiams: tiek LDPE, tiek HDPE vamzdžiams. Mūsų elektroninėje ir fizinėje parduotuvėje rasite itin platų pasirinkimą 16, 20, 25, 32, 40, 50, 63, 75mm diametro, įvairių sriegių PE vamzdžiams skirtų sujungimų, trišakių, alkūnių bei aklių. Be to, turime ir PE sujungimams skirtų specialių PE jungčių raktų, kurie padės lengviau pritvirtinti ar atsukti prie vamzdžio detales.
PE jungtis montuoti labai paprasta. Pirmiausiai dalinai išardykite sujungimą: nuimkite korpusą, baltą žiedelį ir likusią dalį. Paimkite korpusą, užmaukite ant vamzdžio. Pastumkite iki vidurio. Užmaukite ant vamzdžio baltą veržlę teisinga kryptimi, bet neprispauskite prie korpuso. Paimkite likusią sujungimo dalį, užmaukite ir prastumkite vamzdį pro guminį žiedą iki sienelės. Užsukite korpusą. Norėdami sandariai užveržti naudokite specialius raktus, jokiu būdu neveržkite replėmis ar kitais metaliniais įrankiais.
Dažniausiai PE jungtys lūžta nuo per didelio užveržimo. Todėl montuodami venkite naudoti metalines reples.
Norėdami sujungti vamzdžius be šilumos, naudokite mechanines jungtis ir jungtis. Ši dviguba užveržiama mova skirta standžiam ir sandariam dviejų polietileno (PE) vamzdžių sujungimui. Idealiai tinka geriamojo vandens sistemoms, laistymo tinklams bei kitiems lauko vandentiekio darbams.
Užveržiama redukcinė mova skirta sandariai sujungti du skirtingo skersmens polietileno (PE) vamzdžius: 50 mm ir 40 mm. Montavimo metu vamzdžio galai įstumiami į plastikinę jungtį, kuri užveržiama veržliniu įrankiu.
Užveržiamas (kompresinis) redukcinis trišakis skirtas suformuoti 32 mm atšaką nuo pagrindinės 40 mm polietileno (PE) vamzdyno linijos.
Vamzdžiai, kurių skersmuo 20-110 mm, tiekiami ritėse, 90-1200 mm vamzdžiai tiekiami gabalais, o jungiamosios dalys tiekiamos vienetais. Galimi sujungimo metodai: Sandūrinis (tiesioginis) virinimas; Elektra virinamomis jungtimis (elektromovomis).
„Uponor Q&E“ jungties išardymas. Metodas Nr.2 išsaugant jungtį
Temperatūros poveikis ir ilgis
Reiktų atkreipti dėmesį į temperatūros poveikį HDPE vamzdžiams. Aukšta temperatūra gali turėti neigiamą įtaką HDPE vamzdžiams. Dėl šios priežasties Rangovas turi užtikrinti tinkamą gaminių (vamzdžių, jungimo detalių) transportavimą į statybos aikštelę ir sandėliavimą joje. Rangovas turėtų žinoti, kad dėl didelių temperatūros svyravimų gali kisti ir vamzdžio ilgis. Pavyzdys: jei vasaros dieną vamzdžio palikto saulėje temperatūra gali siekti 40°C, o užkasto per naktį nukristi iki 10°C, tai 500 m vamzdžio ilgis gali sutrumpėti daugiau kaip 2,5m.
Esant poreikiui HDPE vamzdžius galima šiek tiek sulenkti.
Slėgio bandymai ir standartai
Atlikite slėgio bandymus, kad patikrintumėte sumontuotos vamzdynų sistemos vientisumą.
Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Šiuo metu vamzdžiams yra taikomas standartai LST EN 12201-2:2011+A1:2013 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2004 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties įvertinimo vadovas“ ir LST EN 13244-2:2002 „Požeminės ir antžeminės slėginės bendrosios paskirties vandens, drenažo ir nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“ reikalavimai. Gamintojas privalo turėti ISO 9001:2008 (Kokybės vadybos sistemos. Reikalavimai) sertifikatą.
| Vamzdžio tipas | Medžiaga | Pagrindinis panaudojimas | Savybės |
|---|---|---|---|
| LDPE | Mažo tankio polietilenas | Laistymas (šiltnamiai, atviras laukas) | Lankstus, plonasienis (iki 40mm), atsparus trąšoms ir chemikalams, UV spinduliams |
| HDPE | Didelio tankio polietilenas | Vandens tiekimas, dujų paskirstymas, pramoniniai procesai, magistraliniai laistymo vamzdžiai (nuo 40mm) | Tvirtas, storasienis, didesnio diametro, atsparus chemikalams ir trąšoms, gali būti užkastas po žeme |
| PE100 / PE100 RC | Didelio stiprumo polietilenas | Slėginiai vandens ir nuotekų tinklai | Tvirtesnis, atsparesnis įbrėžimams ir trūkinėjimams nei PE80 ir PE63 |
