Kaip įrengti pertvarą: išsamus vadovas

Įrengiant pertvarą, svarbu atidžiai laikytis nurodymų, kad būtų užtikrintas ilgas ir patikimas konstrukcijos tarnavimo laikas. Ši instrukcija padės jums atlikti montavimo darbus teisingai, net jei tai darote pirmą kartą.

Prieš pradedant montuoti, rekomenduojama atidžiai perskaityti visą instrukciją ir pasiruošti reikiamas medžiagas bei įrankius. Jei abejojate dėl savo gebėjimų, visada galite kreiptis į profesionalus.

1. Konstrukcijos planavimas

Būtina iš anksto suplanuoti kelis svarbius aspektus:

• Kokio lygio garso izoliacijos ir gaisrinės saugos reikalavimai bus keliami pertvarai?
• Ar pertvara bus montuojama sausose ar drėgmės veikiamose patalpose?
• Koks bus montuojamos pertvaros aukštis? Tai svarbu renkantis profilio plotį.
• Ar pertvaroje reikia įrengti durų angas?
• Ar pertvara bus apkraunama papildomomis apkrovomis?

Reikiamo pločio profiliai ir gipso kartono rūšis pasirenkami naudojantis techniniu bukletu ir priklausomai nuo to, kokio tipo pertvarą planuojate montuoti. Pavyzdžiui, renkantis vieną populiariausių pertvarų konstrukciją W112 (metalinė viengubo karkaso pertvara su dviguba plokščių danga), remiantis techniniais duomenimis, pasirenkamos Blue plokštės ir 100 mm CW pločio profilių karkasas.

2. Reikalingos medžiagos ir įrankiai

Norint sėkmingai įrengti pertvarą, prireiks šių medžiagų:

• Perimetriniai UW profiliai (išeiga: 0,7 m/1m²).
• Statramstiniai CW profiliai (išeiga apie 2,0 m/1m²).
• Įsukama mūrvinė su plastikine įvore (pvz., Drehstihdubel K6/35) skirta UW profiliui tvirtinti prie grindų ir lubų, taip pat kraštinių CW profilių tvirtinimui prie sienų (išeiga 1,6 vnt./1m²).
• Sandarinimo juosta Dichtungsband (klijuojama ant UW profilio nugarėlės, išeiga: 1,2 m/1m²) arba sandarinimo mastika Trennwandkitt (tepama ant UW ir CW profilių nugarėlių, išeiga: 0,3 vnt/1m²).
• Skiriamoji juosta Trenn-Fixx (skirta įrengti slydimo siūles tarp pertvaros ir lubų bei sienų, išeiga apie 1,8 m/1m²).
• Gipso kartono plokštės (pvz., Blue, montuojamos dviem sluoksniais, išeiga: apie 4 m²/1m²).
• Savisriegiai (pvz., Diamantschrauben XTN skirti Blue plokštėms tvirtinti: 23 mm ilgio pirmam sluoksniui; 38 mm ilgio antram sluoksniui; išeiga: apie 14 vnt./1m² pirmajam sluoksniui; 30 vnt./1m² antrajam sluoksniui).
• Gipsinis siūlių glaistas (pvz., Uniflott, išeiga: apie 0,8 kg/1 m²).
• Siūlių armavimo juosta (pvz., Kurt, naudojama galutinio sluoksnio siūlių armavimui, išeiga: apie 1,2 m/1 m²).
• Giluminis gruntas (pvz., Tiefengrund, pagal poreikį).
• Mineralinė vata (pvz., Knauf Insulation TP115, storis parenkamas pagal profilio plotį, išeiga: apie 1 m² / 1 m²).

Taip pat prireiks šių įrankių:

• Elektrinis suktuvas.
• Glaistiklis arba mentelės siūlių glaistymui.
• Matavimo priemonės (pvz., matuoklis, kampainis, gulsčiukas).
• Oblius skersinėms siūlėms nusklembti (pvz., Kantenhobel).
• Trintuvė nupjautiems kraštams lyginti (pvz., Raspelhobel).

3. Paruošiamieji darbai

Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta.

Ant švarių grindų pažymėkite būsimos pertvaros kontūrus, nurodydami, kur bus angos ir elementai, didinantys karkaso atsparumą apkrovoms. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Jei yra pagrindo nelygumų, juos būtina pašalinti tinkuojant, glaistant ar naudojant kitas sandarinimo priemones (pvz., Trennwandkitt).

4. Perimetrinių profilių montavimas

1. Pasimatuokite ir atkirpkite reikiamo dydžio UW profilius.
2. Ant UW profilio nugarėlės klijuokite sandarinimo juostą Dichtungsband. Ji užsandarina nedidelius pagrindo nelygumus (iki 2 mm) ir neleidžia garsui sklisti perimetru. Jei nelygumai didesni, naudojama sandarinimo mastika Trennwandkitt.
3. Perimetrinį karkaso profilį, naudojant tinkamus tvirtinimo elementus (mūrvines, betonvines ir kt.), būtina pritvirtinti prie pagrindo (grindų ir lubų).
4. Tvirtinant profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą.
5. Tvirtinant perimetrinį profilį prie lubų ir grindų atstumas tarp tvirtinimo taškų turi būti ne didesnis kaip 100 cm (kai pertvaros aukštis iki 3 m) arba 50 cm (kai pertvaros aukštis virš 3 m).

5. Statramsčių išdėstymas ir montavimas

Pasižymėkite būsimų CW profilių - statramsčių - vietas.

Jei pertvaroje numatytos durys, tuomet pirmiausia iš UA profilių sumontuokite durų angą. Tuomet CW profilius išdėstykite taip, kad virš durų gipso kartono plokščių siūlės būtų perstumiamos ne mažiau kaip 150-200 mm ir nebūtų vienoje vertikalėje su angokraščiu.

Toliau atlikite šiuos veiksmus:

1. Ant kraštinių CW profilių nugarėlių užtepkite dvi sandarinimo mastikos juostas Trennwandkitt, prispauskite profilius ir tik tada prisukite juos prie pagrindo.
2. Vertikalieji CW profiliai - statramsčiai - turi būti įstatomi pažymėtose vietose į horizontaliuosius UW profilius. Prireikus statramsčiai su UW profiliais sutvirtinami specialiu įrankiu arba kniedėmis.
3. Statramsčiai UW profiliuose turi stovėti laisvai, be įvaržos. Rekomenduojama viršuje tarp statramsčio ir UW profilio palikti 10 mm tarpą.
4. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi. Elektros instaliacijai profiliuose paliktos kiaurymės turėtų būti vienoje eilėje.

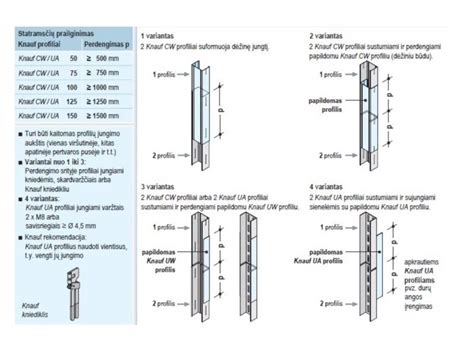

5. Prireikus statramsčiai gali būti ilginami. Jei ilginami gretimi profiliai, ilginimo sandūros turi būti perslinktos viena kitos atžvilgiu.

6. Skiriamosios juostos klijavimas

Sumontavus profilius ant šoninių sienų ir lubų klijuokite skiriamąją juostą Trenn-Fixx. Juostą galima klijuoti ant sienos šalia perimetro profilio arba ant UW perimetrinių profilių taip, kad pritvirtinus profilius varžtais liktų kyšoti juostos dalis (5 cm). Juostą priklijuoti reikia prieš plokščių montavimą.

7. Gipso kartono plokščių tvirtinimas

Gipso kartono plokštės prie metalinio karkaso tvirtinamos savisriegiais. Atsižvelgiant į tvirtinamų plokščių sluoksnių skaičių ir plokštės storį parenkamas savisriegių ilgis.

• Atstumas tarp savisriegių priklauso nuo apkalos tipo: nuo 750 mm pirmame sluoksnyje iki 250 mm paskutiniame sluoksnyje.
• Minimalus atstumas tarp savisriegio ir gipso kartono plokštės krašto neturi būti mažesnis kaip 10 mm (kartonas dengto krašto) arba 15 mm (kartonas nedengto krašto).
• Tvirtinant reikia stengtis, kad plokštė nebūtų įveržta neleistinu būdu. Tvirtinamąją plokštę stipriai prispauskite prie karkaso ir tvirtai prisukite savisriegiais.
• Visi savisriegiai į plokštę sukami statmenai ir įveržiami tiek, kad glaistiklis glaistant nekliūtų už savisriegių galvučių, taip pat savisriegio galvutė neturi įplėšti kartono.
• Naujo savisriegio į seną skylę sukti negalima. Jį reikia sukti ne arčiau kaip per 50 mm nuo senosios skylės.
• Gipso kartono plokštės pertvarų konstrukcijose tvirtinamos tiek vertikalia, tiek horizontalia kryptimi. Rekomenduojama naudoti plokštes per visą patalpos aukštį, t. y., be horizontalių jungčių.
• Tame pačiame sluoksnyje negalima maišyti plokščių montavimo krypties. Pageidautina naudoti vientisas gipso kartono plokštes, tačiau leidžiama naudoti ir mažesnių matmenų gabalus, vengiant kryžminių siūlių.

8. Siūlių glaistymas ir antro sluoksnio montavimas

Sumontavus pirmą sluoksnį plokščių, būtina užglaistyti plokščių siūles gipsiniu siūlių glaistu, pvz., Uniflott. Glaistomos tiek gamyklinės, tiek pjautinės siūlės. Jungtys su kitomis konstrukcijomis taip pat turėtų būti užglaistomos.

Prieš glaistant pjautines siūles, jas būtina gruntuoti giluminiu gruntu, pvz. Tiefengrund.

Išdžiūvus pirmo sluoksnio siūlių glaistui, montuokite antrą gipso kartono plokščių sluoksnį. Svarbu, kad skirtingų sluoksnių plokščių siūlės nesutaptų.

9. Antro sluoksnio siūlių glaistymas

Sumontavus antrą gipso kartono plokščių sluoksnį, būtina plokščių siūles užglaistyti gipsiniu siūlių glaistu, pvz., Uniflott, ir armuoti popierine siūlių armavimo juosta, pvz., Kurt. Taip pat užglaistomos ir savisriegių galvutės.

Glaistui išdžiūvus, nupjaukite skiriamąją juostą Trenn-Fixx.

10. Deformacinės siūlės ir durų angos formavimas

Deformacinės siūlės

Įrengiant ilgas pertvaras arba esant didesniems grindų bei lubų aukščio pokyčiams, kas 15 m arba dažniau turi būti numatytos deformacinės ir temperatūrinės jungimo siūlės. Deformacinėmis siūlėmis laikomos gipso kartono sistemų ir kitų statybinių konstrukcijų sandūros siūlės, taip pat siūlės, esančios potencialaus gipso kartono konstrukcijų deformacinio tempimo ar gniuždymo vietose. Jos formuojamos saugant konstrukcijas nuo neprognozuojamų deformacijų ir trūkių.

Jei po įrengiamu metaliniu karkasu yra pastato konstrukcinės deformacinės siūlės, tokios siūlės įrengiamos ir metaliniame karkase. Statybines konstrukcijas, kurias veikia didelė temperatūra, būtina atskirti nuo gipso kartono plokščių. Kai numatomi perdangos įlinkiai, rekomenduojama įrengti slankiuosius mazgus pertvaros ir perdangos jungimo zonoje.

Durų angos formavimas

Profilis durų angai formuoti parenkamas pagal būsimų durų svorį. Grindų UW profilis turi būti pritvirtintas prie pagrindo ties būsimų durų angos kraštu. Į UW profilius įstatomi vertikalieji UA profiliai (kurių metalo storis yra 2 mm), sudarantys durų angą. UA profiliai prie lubų ir grindų tvirtinami specialiais tvirtinimo kampais.

Durų angos profiliai išdėstomi taip, kad nesutaptų su pertvaros profiliais. Virš skersinio durų angos profilio sumontuokite papildomus statramsčius, prie kurių tvirtinama plokščių apkala. Gipso kartono plokščių siūlės virš angų kraštų turi būti perstumiamos ne mažiau kaip 150-200 mm ir neturi būti vienoje vertikalėje su angokraščiu.

Atlikus visus šiuos darbus, pertvara yra paruošta tolimesniems apdailos darbams.
