Pamato plokštumos šilumos apsiltinimo detalės ir praktinės įžvalgos

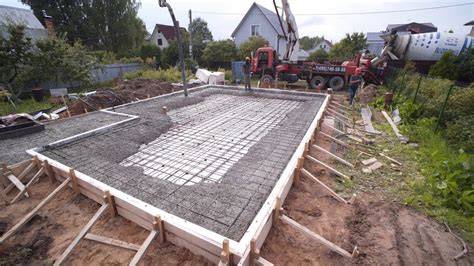

Lietuvoje ne taip seniai greta tradicinių juostinių ir polinių pamatų atsirado paviršinių vientisų plokštinių pamatų technologija, kuomet išliejama iš apačios apšiltinta armuoto gelžbetonio plokštė, joje dar įrengiamas šildymas. Šio konstrukcinio sprendimo, importuoto iš Skandinavijos ir Vakarų Europos šalių, pagrindinis privalumas atsiskleidžia, kai pamatinė plokštė sukonstruojama ir sumontuojama ant tvirto grunto, ploštuminiuose pamatuose lengviau išvengti šilumos tiltelių. Kiti šios pamatų konstrukcijos privalumai technologiniai, susiję su statybos darbų sparta, patogumu, kompleksiniais sprendimais.

Jeigu šioje sistemoje betonuojamos plokštės kraštuose briaunoms suformuoti naudojami putplasčio elementai - liktiniai klojiniai, dėl to spartėja betonavimo darbai. Be to, šie liktiniai klojiniai iš išorės būna padengti apdailos sluoksniu, todėl nebereikia apdailinti pastato cokolio (matomos pamatų dalies). Technologiniai tokios apšiltintos pamatinės plokštės pranašumai realizuojami ir dėl to, kad ją įrengiant betoninėse grindyse iš karto sumontuojama ir šildymo sistema. Pagrindinė problema, dėl kurių gali nukentėti ploštuminių pamatų reputacija - nenoras pasirinkti po monolitio gelžbetonio plokšte klojamos adekvataus stiprio šiltinimo medžiagos - ekstruduotojo polistireninio putplasčio. Didesnio gniuždomojo stiprio šiltinimo medžiagos yra santykinai brangesnės, todėl neretai bandoma sutaupyti.

„Kauno šilas“ plokštuminių pamatų kraštams suformuoti išpjauna reikalingo stiprio perimetrines „L“ formos Šiloporo EPS 150 arba EPS 200 plokštes, o pamatų vidus (grindys) užpildomas Šiloporas EPS 100, EPS 150 arba EPS 200 putplasčio plokštėmis - priklausomai nuo apskaičiuotų apkrovų. Jeigu gruntiniai vandenys aukštai, rekomenduojama įrengti drenžą ir vadinamą „sijonėlį“ - t.y. perimetru pakloti putplastžio plokštes. Pamatai neįgilinami žemiau įšalo, įšalo poveikis eliminuojamas pamatų perimetru apie 40 cm gylyje montuojant nuožulnias polistireninio putplasčio plokštes. Principas - neleisti, kas po pamatais atsirastų sušalusio vandens, kuris atitirpdamas kilnotų gruntą.

6 pav. Jeigu planuojama trisluoksnė apdailos plytomis apmūryta siena, į liejamų pamatų vidų galima įmontuoti šiltinimo medžiagą - termoizoliacines plokštes, kurios turi būti toje pačioje vertikalioje plokštumoje, kaip ir trisluoksnės sienos izoliacinė medžiaga. Toks pamatų mazgas technologiškai tinkamas trisluoksnio mūro konstrukcijai įrengti, uždaromas šalčio kelias per sienos ir pamatų sujungimo mazgą. 6 brėž. Horizontaliai įrengtas šiluminės izoliacijos sluoksnis saugo gruntą po pamatu nuo peršalimo. Besikeičiant pasaulinėms tendencijoms tvarios statybos srityje, dėl augančių reikalavimų statiniams sumažinti energijos sąnaudas, modernus polistirenas turi izoliuoti šilumą itin efektyviai.

Kaip žinia, polistirenas yra viena iš plačiausiai naudojamų medžiagų šilumos izoliacijai. Egzistuoja keletas polistireno tipų. EPS yra lengva, bet tvirta ir gerai izoliuojanti medžiaga, todėl yra dažniausiai naudojama apšiltinimo paskirčiai. Renkantis polistirino plokštes yra svarbu atkreipti dėmesį į plokštės storį ir šilumos laidumo koeficientą (W/mK). Reikalavimai polistireno storiui priklauso nuo pačios izoliacijos reikalavimų ir konstrukcijos tipo. Įprastai, kuo storesnė polistireno plokštė, tuo didesnė šilumos izoliacija. Natūralu, kuo mažesnis laidumas šilumai, tuo geriau medžiaga izoliuoja. Dėl konkrečių matmenų rekomenduojame pasitarti su mūsų specialistais, kuriuos rasite mūsų parduotuvėse.

Renkantis polistireninį putplastį (EPS), svarbu atkreipti dėmesį į žymėjimą. Polistireninis putplastis gali būti, pvz., EPS 50, EPS 70, EPS 80, EPS 100 ir EPS 150. Žymėjimai nuo EPS 50 iki EPS 150 nurodo specialios putų polistireno (EPS) izoliacinių plokščių rūšis, naudojamas šilumos izoliacijai įvairiose statybose. EPS yra viena populiariausių izoliacinių medžiagų, pasižyminčių labai efektyviomis šiluminėmis savybėmis ir atsparumu drėgmei. Pavyzdžiui, EPS 80 rūšies EPS plokštės gniuždymo atsparumas yra 80 kPa, todėl ji tinka gyvenamųjų ir komercinių pastatų sienoms, stogams ir grindims izoliuoti. šios rūšies EPS plokštės užtikrina tinkamą šiluminių savybių ir gniuždymo stiprio pusiausvyrą. Svarstant apie EPS 100, verta paminėti, jog ši putų polistireno plokščių rūšis yra tvirtesnė už EPS 80, jos gniuždymo atsparumas yra 100 kPa. ši rūšis yra tinkama naudoti, kai reikia didesnės laikomosios galios, pavyzdžiui, izoliuojant cokolines grindis, rūsius ar kitas didesnių mechaninių apkrovų veikiamas vietas. Beje, EPS 100 pasižymi mažesniu šilumos laidumu, lyginant su EPS 80, todėl šios rūšies EPS plokščių termoizoliacinės savybės yra geresnės.

Puiki termoizoliacinė išeitis. Polistirenas yra aukštos kokybės šilumą izoliuojanti medžiaga, sumažinanti šilumos išeigą per sienas, grindis, stogus ir kitas konstrukcijas. Lengva instaliacija. Dėl medžiagos lengvumo, polistirenas yra lengvai transportuojamas, formuojamas ir montuojamas. Atsparumas drėgmei. Ilgaamžiškumas. Be polistireno, „MOKI VEŽI“ taip pat siūlo įsigyti akmens ir mineralinės vatos. Akmens vata ir mineralinė vata yra plačios paskirties izoliacinės medžiagos, kurias galima įvairiai naudoti gyvenamosiose, komercinėse ir pramoninėse patalpose. Akmens vata dėl savo apdirbimo būdo yra itin atspari karščiui, todėl tai yra tinkama medžiaga norint turėti liepsnai atsparias perdangas, kurios gali atlaikyti net iki 1000 °C temperatūrą! Priešingai, stiklo vata dažniau naudojama gyvenamosiose patalpose. Tokią paskirtį jiems suteikia jų lengvas svoris ir paprasta įrengimas. Stiklo vata naudoja išorinių sienų šiltinimui, šlaitiniams stogams ir pakabinamoms luboms. Taip pat stiklo vata populiari šVOK ortakių izolavimui komerciniuose ir pramoniniuose pastatuose. Akmens vata yra plačiai pritaikoma izoliacinės paskirties medžiaga, gaminama iš išlydytų uolienų, paprastai bazalto arba diabazo. Akmens vata puikiai izoliuoja šilumą ir sustiprina garso izoliaciją. Šilumos izoliacija. Atsparumas ugniai ir karščiui. Akmens vata yra nedegi, atspari karščiui. Garso izoliacija. Atsparumas drėgmei. Tvarumas. Akmens vata gaminama iš natūralių, plačiai prieinamų medžiagų. Akmens vatos gamybos procesas yra gana tvarus, daro sąlyginai nedidelį poveikį aplinkai. Visų pirma, verta paminėti, jog mineralinė vata yra bendresnis terminas, kuris apima akmens ir stiklo vatas. Taigi, išskiriama ir dar viena šio produkto rūšis - stiklo vata. Vietomis stiklo vata gali būti žymima ir kaip mineralinė stiklo vata. Tokia produkcija dažniausiai gaminama iš perdirbto stiklo ir smėlio, kurie aukštoje temperatūroje išlydomi ir supinami į pluoštus, panašiai kaip akmens vata. Šilumos izoliacija. Gera akustinė izoliacija. Atsparumas drėgmei. Stiklo vata yra ypač atspari drėgmei. Lengva instaliacija. Stiklo vata sveria lengva ir yra lengvai apdirbama, todėl ją paprasta montuoti. Tvarumas. Stiklo vata neretai gaminama iš perdirbto stiklo.

Kaip pastato cokolį veikia drėgmė? Kad geriau suprastume vieni kitus, pirmiausia išsiaiškinkime terminus. Cokolis - architektūrinė ir konstrukcinė viršutinė pamato dalis, sujungta su išorine siena. Nuogrinda - tai pastato perimetru prie pamato suformuotas pakilimas su nuolydžiu nuo sienų. Nuogrindos funkcija - apsaugoti pamatus ir cokolį nuo vandens ir ilgalaikės drėgmės poveikio. Ilgalaikiai pastatų stebėjimai rodo, kad eksploatuojant pastatą daugiausia defektų yra cokoliuose bei žemėje įgilintose konstrukcijose. Atsirandantys defektai daugiausia susiję su drėgmės poveikiu. Kai prie cokolių daroma uždara nuogrinda, tuomet ant jos kaupiasi drėgmė ir įvairūs teršalai, veisiasi samanos bei kiti organizmai. Užsistovėjęs lietaus vanduo bei grunte esanti drėgmė su teršalais prasiskverbia į cokolio apdailą, kyla į viršų. Vandenyje ir tinko cemente esančios druskos su drėgme migruoja į išorę ir gadina tinkuotų cokolių apdailą. Iš šiltinimo sistemos su ventiliuojamu tarpu greičiau pasišalina atsitiktinė drėgmė. Tokių cokolių apdaila tarnauja ilgiau, ji mažiau užsiteršia. Be to, cokolio šiltinimo sistema yra nesudėtingai remontuojama.

T. y. Šilumos praradimas per sienas yra didžiausias pastato nuostolių šaltinis individualiuose namuose, kuris proporciškai didėja aukštėjant pastatams, nes sienų plotas tik didėja. Tinkamas ir efektyvus sienų apšiltinimas yra greičiausias būdas sumažinti šilumos nuostolius. Sienos estetinis vaizdas - apdaila. Būtent nuo to turėtų prasidėti šiltinimo sistemos parinkimas, nes skirtingai apdailai reikalingos skirtingos konstrukcijos ir medžiagos, skiriasi jų tvirtinimo būdas. a) Dekoratyvinis tinkas - plačiai paplitusi, ekonomiška, daug spalvų ir faktūrų turinti apdaila. Ją įrengti gan paprasta, šilumos tilteliai minimalūs, bet labai svarbu įrengimo kokybė ir po kurio laiko tokį fasadą reikia atnaujinti. b) Lakštinės medžiagos - medžiagų ir spalvų pasirinkimas daug didesnis ir platesnis: medinės, plastikinės dailylentės, fibrocementinės, HPL, aliuminio kompozito, skalūno, keraminės, plieninės, varinės plokštės, o taip pat akmens masės, molinės plytelės ir daugelis kitų. Plokščių tvirtinimui reikalingas karkasas, kuris energetiniu požiūriu yra didelis šilumos tiltelis. c) Apdailinės plytos - keraminės, silikatinės, klinkerio ar kitos plytos. Tokių sienų šiltinimui taikoma trisluoksnio mūro konstrukcija, kai šiltinimo sluoksnis yra įrengiamas tarp laikančiosios sienos ir apdailinių plytų.

Šiltinimo medžiagos efektyvumas. Norint padidinti sienų šiluminę varžą lengviausias būdas tai padaryti yra tiesiog pastorinti šilumos izoliacijos sluoksnį, bet tai ne visada įmanoma padaryti tiek dėl technologinių, tiek dėl komforto (estetinių) apribojimų. Atsiranda poreikis efektyvesnėms medžiagoms, kurių šilumos perdavimo koeficientas būtų geresnis. Tarkim FF-PIR poliizociunerato plokštės šilumos laidumas λD yra 0,022 W/mK, todėl jų reikės iki 2 kartų mažiau, nei tradicinių medžiagų arba FF-EPS (ar kitas polistirolis su grafitu), kuris yra apie 25 proc. Tvirtinimo elementai. Teisingai įrengtame fasade jie yra vieninteliai šilumos tilteliai, kertantys izoliacinį sluoksnį. Tvirtinimo detalės yra geri šilumos laidininkai, todėl jų kiekį reikia kaip galima labiau sumažinti, o pačius elementus rinktis iš kaip galima šilumai mažiau laidžių medžiagų. Karkasas ventiliuojamame fasade yra didelis šilumos tiltelis, per jį prarandama daugiau nei 20 proc. visos šilumos - reikia papildomai 20 proc. storinti izoliacinę medžiagą, kad kompensuotų šiuos nuostolius. Sandarumo užtikrinimas. Pastato sandarumas reikalingas šilto vidaus oro išlaikymui patalpose ir šalto oro užtvėrimui patekti į pastato vidų ir niekaip nesusijęs su prasta oro cirkuliacija, oro kokybe ar mistiniu namo „kvėpavimu“. Norint pasiekti sandarumo reikalavimus reikia ne tik kruopščiai užsandarinti sujungimus, ertmes ir pan., bet ir užtikrinti, kad pati sienos plokštuma būtų sandari. Tą gali atlikti arba laikančiosios sienos (blokeliai, plytos, gelžbetonis, tinkas ir kt.), arba tinkamai parinktos ir sumontuotos sandarios izoliacinės medžiagos. Medžiagų sandarumą apibūdina vandens garų varžos faktorius μ - kuo jis didesnis, tuo medžiaga sandaresnė.

Architektūroje visada siekiame kuo grakštesnių formų. Laimei, technologijos vystosi, todėl susiduriame su tokiu paradoksu - nors ir reikalavimai pastatų energinei klasei kyla vos ne kas metus, tačiau bendrą sienų šilumos storį su pažangiomis ir novatoriškomis medžiagomis galime netgi sumažinti. Be abejonės, kuo medžiaga turi geresnes savybes, tuo mažesnio jos storio pakanka užtikrinti šilumos izoliacijos reikalavimus. Vienos tokių medžiagų - poliuretano plokštės. Jos nepakeičiamos ir atliekant rekonstrukcinius projektus. Labai populiari, ekonomiška ir šiluminiu požiūriu efektyvi konstrukcija - apšiltinta polistirenu putplasčiu ir padengta dekoratyviniu tinku. FF-EPS yra pilkasis polistireninis putplastis su pagerintomis šilumos savybėmis (λD = 0,030 W/mK), kurios apie 25 proc. geresnės nei balto polistireno, o tai reiškia ne tik plonesnį storį, bet ir 25 proc. mažesnes CO2 išlakas jam pagaminti, transportuoti ir utilizuoti. Apdailai pasirinkus lakštines apdailos medžiagas (ypač dažnai jos naudojamos visuomeniniuose pastatuose ir daugiabučiuose) estetinis vaizdas gali būti gražesnis, įdomesnis, įvairesnis, o sienos ilgaamžiškesnės ir nereikės jų atnaujinti, bet joms tvirtinti neišvengiamai reikalingas plieninis, aliuminis ar medinis karkasas. Karkasas yra labai didelis šilumos tiltelis, kuris kompensuojamas 20 proc. Veiksnys - šilumos tilteliai minimizuojami kronšteinus pakeičiant tvirtinimo varžtais (nerūdijančio plieno), be to, FF-PIR plokštės yra sandarios, todėl padeda užtikrinti ir viso pastato sandarumą. PIR plokštės atsparios atmosferos drėgmei, todėl nereikia papildomų priešvėjinių plėvelių ar kitų medžiagų, jose nevyksta vidinė konvekcija. Įrengiant trisluoksnes konstrukcijas svarbiausia yra tinkamai parinkti ir sumontuoti šilumos izoliaciją ir parinkti kaip galima efektyvesnius lanksčiuosius ryšius (stiklo pluošto). Siekiant sumažinti karkasinės sienos storį, jos šiltinimui rekomenduojama naudoti kaip galima efektyvesnes medžiagas (FF-PIR) ir papildomai iš vidaus įrengti ištisinį sandarų sluoksnį iš 50-100 mm storio plokščių. Konstrukcija bus ne tik mažai laidi šilumai, bet ir sandari be jokių papildomų plėvelių. Yra meistrų purškiančių poliuretano putas ir parduodančių jas kubiniais metrais. Viskas puikiai, jūs fantastiški. Kol kas rezultatas mus tenkina. Mes dėjome 20 mm neoporą ir užpurškėme uždarų porų puta.

Kol kas didžiausia minusą matau tik garso izoliacijoje, kadangi miegamieji kambariai viršuje, tai vėjas ir visa kita pakankamai aiškiai girdisi. Kas liečia kolektyvą, tai turėjote du projektus. Vieną įmonėje, kitą namuose. Medžiagų kokybė? Viskas pasislėpė po gipsu, tad srėsti apie medžiagas sunku. Kas liečia įmonę (angaro šiltinimas), tai labai puta dulka. Ilgiau pabuvus, angaras pasidengia geltonomis dulkėmis. Tai tiek. Komandos darbas patiko, o dėl rezultato - negaliu atsakyti, nes dar neturiu duomenų. Artimiausia žiema, jei bus šaltesnė, turbūt parodys, kiek tolygiai padengta ir kiek efektyvios medžiagos. Bet šiltą žiemą tai tikrai sąlyginai šilta buvo apšiltintoje patalpoje. Šiltinome puliuretano putomis prieš 2 metus, dėjome atvirų porų poliuretaną ir uždarų porų apačioje. Darbas atliktas kokybiškai, gavome kitų naudingų patarimų dėl šiltinimo, Kaip ir pradžioje tiek ir dabar viskas yra gerai. Vienintelis minusas, Velux stogo lango apipūtimas - buvo paruoštas gipsas prieš pučiant, užpūtus gipsas išsirietė, apdailininkas turėjo gerai pavargti, kol ištaisė išsirietusį gipsą.

Vidurinė dalis - praktiniai patarimai: kaip teisingai pasirinkti šilumą palaikančias plokštęs, kaip derinti prie sienų konstrukcijų bei kokios detalės užtikrina sandarumą. Drenžai, sijonėliai ir uždara nuogrinda - kaip jų derinimas sumažina rizikas ir ilgina pamatų tarnavimą. Taip pat aptariama, kaip pasirinkti tinkamą cokolio apdailą ir kaip ji prisideda prie bendro energijos efektyvumo.
