Šiame straipsnyje apžvelgiama, kaip teisingai pasirinkti ir įrengti maksimalų apsauginį betoninio sluoksnio storį grindiniam šildymui, atsižvelgiant į sluoksnio funkcijas, betono tipą, vamzdžių išdėstymą, šilumos izoliaciją ir eksploatacines apkrovas. Pateikiama svarbių faktorių apžvalga, rekomendacijos bei praktiniai patarimai, kaip išlaikyti konstrukcijos patikimumą ir energinį efektyvumą.
Betono sluoksnio vaidmuo šildomose grindyse
Šildomų grindų betono sluoksnis - tai konstrukcinis sluoksnis, kuris dengia šildymo vamzdelius arba elektrinius kabelius ir veikia kaip šilumos kaupiklis bei skirstytuvas. Pirmiausia, betonas veikia kaip didžiulis šilumos laidininkas ir akumuliatorius. Antra, betonas veikia kaip šiluminė masė, kuri kaupia šilumą ir ją palaipsniui atiduoda patalpai. Trečia, šis sluoksnis atlieka konstrukcinę funkciją: išlygina paviršių, paskirsto apkrovas ir apsaugo šildymo elementus. Galiausiai, betono storis turi tiesioginę įtaką grindų dangos pasirinkimui ir ekspozicijai prie terminių pokyčių.
Optimalus storis: ką rodo praktika ir standartai
Minimalus šildomų grindų betono sluoksnis dažnai apibūdinamas kaip 30 mm virš šildymo elemento, siekiant užtikrinti bazinę šilumos sklaidą bei apsaugą. Vandeniu šildomoms grindims, dažnai naudojant 16-20 mm skersmens vamzdžius, bendras sluoksnio storis dažniausiai prasideda nuo 50-60 mm, skaičiuojant nuo vamzdelio apačios iki betono paviršiaus. Elektrinis šildymas leidžia truputį lankstesnį požiūrį: minimalus sluoksnis gali būti 30-40 mm. Praktikoje nurodomas ir rekomenduojamas optimalus bendras storis - apie 6,5 cm, kai virš vamzdelio liejamas apie 4,5 cm atstumas. Tačiau daugeliu atvejų namuose, kai šildymas yra pagrindinis šaltinis, optimalus bendras storis siekia 60-70 mm, su 35-45 mm betono sluoksniu virš vamzdelių. Svarbu: minimalus storis yra techninė riba, o ne rekomenduojamas sprendimas ilgalaikiam komfortui.
Veiksniai, lemiantys storį
- Vamzdelių skersmuo ir išdėstymas: 16-18 mm vamzdžiai daugiausia, o didesnėse patalpose - 25 mm; tarp vamzdelių dažniausiai 10-30 cm.
- Temperatūra vandens: 35-55°C šildymo vamzdeliuose.
- Dideli paviršiai (langai, vitrinos) reikalauja tankesnio vamzdelių išdėstymo.
- Izoliacija po betono: būtina norint nukreipti šilumą į viršų ir sumažinti nuostolius.
Medžiagos ir priedai
Grindų šildymo sistemos užtikrinimui naudojamas tinkamai pritaikytas betonas su plastifikuojančiais priedais, kurie pašalina oro burbuliukus, sumažina skilinėjimą ir sumažina vandens kiekį mišinyje. Tradicinio pussausio betonavimo mišiniai Lietuvoje vis dar naudojami, tačiau vis populiarėja anhidritiniai mišiniai, kurie idealiai apgaubia šildymo vamzdelius ir sumažina oro tarpus. Plastifikatoriai leidžia sumažinti vandens kiekį neprarandant rišimosi. UAB „Martbera“ siūlo Retanol XTREME smėlio-betono priedą, kuris leidžia dengti vos 30 mm betoną virš šildomų vamzdelių.
Izoliacija ir grindų danga
Po betoniniu sluoksniu būtina įrengti tinkamą izoliaciją, kuri sumažins šilumos nuostolius ir nukreips šilumą į viršų. Izoliacijos storis skaičiuojamas atsižvelgiant į patalpų oro temperatūrų skirtumus ir pastato energinę klasę: nuo 3,2-3,5 cm vietose su lygiu temperatūros, iki daugiau kaip 15-20 cm gyventojamų patalpų, priklausomai nuo energinės klasės. Grindų danga taip pat įtakoja šilumos atidavimą: didesnį šilumos laidumą turi plytelės, marmuras, akmuo; kiliminės dangos sumažina šilumos atidavimą. Medinės grindys gali būti brangios ir sudėtingos dėl džiūvimo trūkių, todėl būtina naudoti tankią fanerą ir tinkamą pagrindą.
Temperatūrinės siūlės ir konstrukcinės sąlygos
Kad nekiltų vidiniai įtempimai dėl plėtimosi, būtina įrengti temperatūrines siūles - aplink patalpos perimetrą ir durų angas. Neatidėliokite jų vietos svarstymas: esant didesniam grindų plotui (virš 30 m² be skersinės siūlės) arba ilgio/plotio santykiui virš 2:1, siūlės turi būti įrengtos. Izoliacijos ir siūlių sujungimo vietas reikia uždengti plėvele, o vietose su šilumos pluoštu - naudoti elastingas medžiagas, pavyzdžiui pūsto polietileno juostą apie 1 cm storio.
Praktiški įrengimo patarimai
- Pamatų paruošimas: tik tvirtas ir švarus pagrindas; užpildai, sandūros ir dėmės - iš anksto užtaisyti; įtarus pagrindas turi būti papildomai armuojamas.
- Izoliacijos sluoksnio diegimas: plokštės ar plėvelės, užlenkimai apie 10 cm ant sienų; poreikį patikslinti priklausomai nuo grindų konstrukcijos.
- Šildymo kabelių ar vamzdelių montavimas: tolygus išdėstymas ant plokščių ar tinklelio; laikytis atstumo nuo izoliacijos ir užtikrinti pakaitinimą bei fiksavimą.
- Liejimo procesas: švelnus, laikantis pažymėtų aukščių ir kraštinių zonų, po to - tankinimas ir paviršiaus užtrynimas.

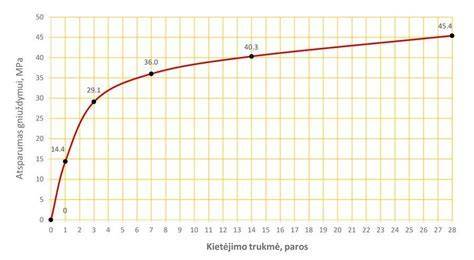

- Rušių ir džiūvimo laikotarpiai: grindys pradėti šildyti ne anksčiau kaip po 21-28 dienų; minimalus džiūvimo tempas priklauso nuo storio.
Įrengimo aiškinimai bute ir daugiabučiuose
Leidimas įrengti grindų šildymą bute priklauso nuo vietos teisės aktų ir centralizuotos sistemos. Jei butas prijungtas prie centralizuotos sistemos, grindinio šildymo įdiegimas gali būti ribojamas. Jei šildomos dalys skirstomos į kelias zonas, būtina užtikrinti, kad šildymo vandens temperatūra atitiktų grindų šildymo kontūro poreikius ir būtų valdomas per maišytuvą ar ventilį su galimybe reguliuoti grįžtamąją temperatūrą. Avariniais atvejais įrenginiai turi būti su automatiniais ribotuvais.
Pramoninės ir komercinės grindys: papildomos įžvalgos
Pramoninių grindų dangos dažnai apima kietų užpildų liejamus skiedinius, kurie suteikia atsparumą dilimui, vandeniui ir cheminiam poveikiui. Ši danga gali būti šlapias ant šlapio arba šlapias ant sauso metodais, dėka skirtingų pagrindų paruošimo. Tokių dangų storis gali būti nuo 10 mm. Pagrindinis pliusas - visiškai apsauginis sluoksnis su dideliu atsparumu, o minusas - didesnė išlaidos ir sudėtingesnė įrengimo technika.
Įvadiniai pavyzdžiai ir įspėjimai
- Kietasis sluoksnis ir pasirenkamas storis turi būti suderinti su grindų danga bei šildymo sistema.
- Šildytuvo instaliavimas turi būti atliktas laikantis saugumo ir eksploatacinių reikalavimų; nepaleiskite džiūvimo greičio.
- Drėgmės ir temperatūros pokyčiai gali įtakoti plyšius; naudokite temperatūrines siūles ir kokybiškas izoliacines medžiagas.
- Visos specifikacijos, įskaitant konkrečias išdėstymo ir storio rekomendacijas, turi būti pritaikytos pagal gamintojo nurodymus ir statybos projektą.
Grindų paruošimas betonavimui Nr.2 Lyginam pagrindą, klojam XPS, vamzdžius, armatūrą, šildymą,
Betonas yra itin tvirtas, ilgaamžis ir atsparus mechaniniam poveikiui - dėl to grindų betonavimas yra atsakingas darbas, prasidedantis nuo tinkamų įrankių ir aukščio tikslumo, bei trunka iki procesų išpildymo. Atsižvelgiant į storį ir kitus parametrus, gali būti įmanoma sumažinti energijos nuostolius ir užtikrinti tolygų šilumos pasiskirstymą.
