Kanalizacija namuose yra viena būtiniausių komunikacijų. Todėl statant ar rekonstruojant namus dažniausiai pradedama būtent nuo kanalizacijos montavimo darbų. Net jei darbus patikėsite patyrusiems specialistams, turite žinoti ir suprasti bent kelis svarbius aspektus, kaip teisingai turi būti atliekamas kanalizacijos montavimas.
Vamzdžių nuolydis ir jų įrengimo principai
Vienas svarbiausių aspektų montuojant kanalizaciją - tinkamas vamzdžių nuolydis. Ir svarbiausia - jis turi būti tinkamas, o ne per mažas ar per didelis. Standartinis nuolydis turi būti 1-2 cm vienam metrui. Pavyzdžiui, 4 metrų vamzdis turi būti su nuolydžiu 4-8 cm. Per mažas nuolydis neleis sklandžiai tekėti nuotėkoms, o per didelis gali kauptis nešvarumams ir sudaryti kamštį.
Taip pat svarbios vamzdžių alkūnės: jos neturi būti 90 laipsnių kampo; geriau naudoti 45 laipsnių kampus arba kelių tokių sujungimą - švelnūs kampai neleidžia kauptis nešvarumams.
Horizontalios šakos, kuriose apskaičiuotas nuolydžio kampas, nustatomos po stovų įrengimo, o horizontalios dalys sujungiamos su stovais per trišakius, nukreipiant nuotekas mažiausiu keliu. Dažniausiai tualetai montuojami šalia krosnies ar vandentiekio, kuris „atiduoda“ didžiausią kietų atliekų kiekį; kuo trumpesnis kietų atliekų išvežimo kelias, tuo mažesnė tikimybė užsikimšimams.
Išorinis ir vidinis vamzdynas

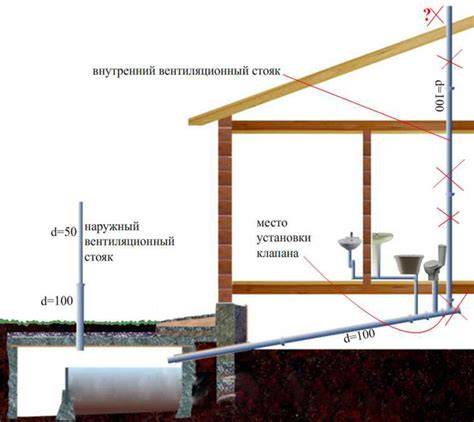

Vidinė kanalizacija daugelyje vietų yra pravedama po grindimis, o vertikali dalis - stovą - reikia prijungti horizontaliu vamzdynu. Pagrindinis vamzdyno skerspjūvis privačiam namui dažniausiai - 110 mm. Tuo tarpu išoriniai vamzdynai dažnai turi 110-160 mm skersmens vamzdžius, kad atlaikytų grunto spaudimą bei užtikrintų tinkamą našumą.
Išorinei magistralei būtini įrengti šuliniai kas 10 m tiesiųjų ruožuose ir vietose su posūkiais ar įtemptomis sąlygomis; tai užtikrina patikimą patikros ir avarinį priežiūrą. Taip pat svarbu, kad įrengtuose išoriniuose vamzdynuose būtų privaloma hidroizoliacija ir tinkamas tranšėjų gilumas, kad žiemos metu nuotekos neužšaltų.
Prijungimas prie nuotekų sistemos ir įrenginių valdymas
Ne tik vamzdžiai - būtina prijungti juos prie nuotekų sistemos arba vietinės nuotekų valymo įrangos. Jei nėra galimybės prijungti prie miesto centralizuotos nuotekų sistemos, būtina įsirengti vietinę nuotekų valymo sistemą. Dažnai pasirenkami šiuolaikiniai BioTornado įrenginiai. Montavimo darbus geriausia patikėti specialistams iš tiekėjų, nes kokybiškas įrengimas užtikrina ilgaamžiškumą ir tinkamą veikimą.
Prijungimo vieta turi būti suprojektuota pagal valymo įrenginio specifikacijas ir neturi būti aukščiau nei vienas metras nuo žemės paviršiaus, kad neatsirastų užšalimo rizika. Išvadas ir prietaisus - kriauklę, plautuvę, klozetą, vonią, dušą, skalbyklę - būtina sujungti su nuotekų sistema ir tinkamai izoliuoti bei užsandarinti.
Projektavimas ir BIM technologijos
Gyvenvietėms, daugiabučiams ar komerciniams pastatams centralizuota nuotekų sistema yra projektuojama inžinierių pagal galiojantį LR statybos reglamentą (STR) kartu su pastato konstrukcijomis ir kita įranga. Sudėtingesniems pastatams taikomas BIM (Building Information Modeling) - kompiuterinis projektavimas, informacijos saugojimas pastato gyvavimo laikotarpiu, kad renovacija ar nuotekų sistemos dalys būtų lengvai atnaujinamos.
Vidinės ir išorinės santechnikos projekto ruošimo metu būtina atsižvelgti į įrenginių vietas, kabelių ir vamzdžių trasas, šlaitus, lubų aukštį, sienų storį ir kt. Reikalingi skaičiavimai atliekami su nuolydžio kampais ir skersmenimis, kad būtų išvengta nuotekų srauto trūkumų ar pertekliaus.
Vandens ir nuotekų įrenginių istorija ir tipai
Kanalizacijos istorija tęsiasi nuo senovės Romos Cloaca Maxima iki šiuolaikinių plastiko vamzdynų ir ketaus vamzdžių sprendimų. Lietuvoje kanalizacijos sprendimai buvo plėtojami jau XVI-XVII a., o dabar dažnai taikomi plastikinių vamzdžių ir modernių įrenginių sprendimai. Vidaus kanalizacijos vamzdynai dažnai būna pilkos spalvos, o lauko - oranžinės ar kitos spalvos, atsižvelgiant į jų paskirtį ir naudojimą.
Kokia įtaka turi nuolydis ir skerspjūvis?
Nuolydžio kampas priklauso nuo vamzdžio skersmens ir ilgio. SNiP normos pateikia rekomendacijas: vidinių vamzdžių nuolydžio kampas skirsis priklausomai nuo skersmens; pavyzdžiui, 50 mm skersmens kampų nuolydis 0,025-0,035 m/m (2,5-3,5 cm/m). Didesniems vamzdžiams nuolydis mažesnis, o didesnis skersmuo reikalauja atidžiau skaičiuoti trasas. Taip pat svarbu užtikrinti, kad užpildymas vamzdyje būtų tiksliai 0,3-1,0 pagal SNiP, o optimaliai apie 0,5-0,6.
Kaip valdyti nuolydį? Kandidatai vietoj staigaus kampo ar per mažo nuolydžio pateikia bėgimo kampų sprendimus: aštrų kampą - rizika užsikimšimui ir kvapams; per mažą nuolydį - lėtas judėjimo procesas ir galimi užsikimšimai. Optimaliai laikytis norminių dokumentų rekomenduojamų nuolydžių priklausomai nuo vamzdžio skersmens ir ilgio.
Kanalizacijos įrengimo etapas
Pradiniai žingsniai: detalus planavimas, kur bus nutiestos linijos, kokio skersmens vamzdžiai ir kur bus išleis nuotekas. Medžiagų pasirinkimas: PVC vamzdžiai - lengvi, nebrangūs, atsparūs korozijai; tačiau gali būti prastesnė garso izoliacija. Lauko vamzdynai - storesnių sienelių, atsparūs grunto spaudimui. Specialiose vietose gali būti naudojami ketaus vamzdžiai dėl atsparumo cheminėms medžiagoms ir garso izoliacijos.
Vidaus kanalizacija dažnai pravedama po grindimis, o stovai sujungia horizontalias dalis. Paslėptas įrengimas reikalauja patikrų ir kamero retuvių posūkiuose bei ilgesnėse tiesiose atkarose.
Projektas turi būti atliekamas laikantis STR ir kitų reglamentų, o įranga - sertifikuota Lietuvoje. Nuolydžių skaičiavimai ir tranšėjų paruošimas turi būti atlikti laikantis aplinkosaugos, saugos ir darbo reglamentų.
Lietaus nuotekų tvarkymas ir išorinių įrenginių poveikis
Lietaus vanduo dažnai atskiriamas nuo buitinių nuotekų ir įleidžiamas į lietaus kanalizaciją. Privačiuose namuose galima įsirengti vietinę lietaus nuotekų sistemą su infiltravimo blokais arba vandens kaupimu; šis vanduo gali būti panaudojamas laistymui ar net kaip "pilkas vanduo" vonios bakeliui ar tualetui. Infiltravimo blokai padeda valdyti vandenį, o geomembranos kartais keičiamos geotekstilė į geomembraną siekiant efektyvesnio vandens kaupimo ar valdymo.
Prieš paleidžiant sistemą, būtina atlikti preliminarius nuotekų sistemos skaičiavimus, kad būtų išvengta užsikimšimų ir užtikrintas tinkamas našumas. Taip pat svarbu suplanuoti lietaus nuotekų surinkimą toliau nuo pamato ir užtikrinti hidroizoliaciją.
Saugos, teisės aktai ir atsakomybės
Darbų sauga ir aplinkos apsauga yra svarbiausios nuostatos statybos proceso metu. Rangovas privalo laikytis Lietuvos įstatymų, norminių aktų ir Vietinio kanalo tinklo administratoriaus reikalavimų. Darbo aikštelė turi būti saugi, įrengiami laikini statiniai, užtikrinama tinkama ventiliacija, apsauga nuo triukšmo, elektra ir vanduo statybos poreikiams, o darbuotojų higiena - nuolatinė.
Projektavimo ir įrengimo standartimai reikalauja, kad įranga atitiktų LST, EN ir ISO standartus. Ypač didelę reikšmę turi STR 1.x, STR 2.x ir atitinkami GOST standartai. Inžinierius gali pareikalauti visų standartų kopijų, o rangovas privalo užtikrinti jų laikymąsi, bandymų atlikimą ir įrenginių paleidimą.
Turinio santrauka: pagrindiniai principai ir praktiniai patarimai
- Laikykitės 1-2 cm nuolydžio nuolydžio 1 m vamzdžio su standartiniais nuokrypio intervalais.
- Vamzdžių alkūnės turėtų būti 45 laipsnių kampo ar kelių tokių sujungimų, o ne stačios 90°.
- Jungčių vietos, skersmenys ir ilgio atkarpos turi būti kruopščiai įvertinti dar iki pradėjimo, kad išvengti užsikimšimų.
- Prijungimas prie nuotekų sistemos turi būti atliekamas laikantis įrenginio specifikacijų ir profesionalų įvertinimo.
- Projektavimą ir įrengimą dažnai atlikti BIM, o statybos laikotarpiu reikia laikytis STR ir kitų reglamentų.
- Lietaus nuotekų sistema turi būti atskirta nuo buitinių nuotekų; gali būti naudojami infiltravimo blokai ir pilkojo vandens panaudojimo sprendimai.
