Metalinių profilių karkasai yra neatskiriama sausosios statybos dalis, ant kurios dažniausiai montuojamos gipskartonio plokštės. Profiliai naudojami įrengiant pertvaras, sienų bei lubų apdailą. Karkasas, užpildytas mineraline vata, tarnauja kaip laikančioji konstrukcija plokščių tvirtinimui, kartu su kitais konstrukcijos komponentais turi įtakos šilumos bei garso izoliacijai, yra labai svarbus komponentas konstrukcijos atsparumo ugniai užtikrinimui.
Nedaug detalių apie profilių klasifikaciją ir montavimo tikslus: cinkuoto plieno profiliai gipskartonio plokščių apdailai pagal montavimo paskirtį skirstomi į sieninius - pertvarinius ir lubų profilius. Sieniniai arba pertvariniai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. Prie perdangų (grindų ir lubų) UA profiliai tvirtinami specialiais UA kampuočiais, kuriuose yra ertmės elektros laidams.
Karkaso įtaka šilumai, garsui ir ugniai
Pertvaroje atstumas (žingsnis) tarp statramsčių priklauso nuo pertvaros aukščio. Kuo pertvara aukštesnė, tuo profiliai montuojami tankiau ir/arba platesni. Jei pertvara nekeliami didesni reikalavimai, ji gali būti vizualiai atskirti erdvei, jos aukštis ne didesnis nei 3 m, standartiniai CW arba UW profiliai montuojami 60 cm žingsniu, užtenka vieno sluoksnio gipso kartono plokščių. Montuojant pertvarą prie pagrindo, profiliai būna padengti antikorozine danga (C1 arba C2).
Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW ar UW profiliu. Sienų karkasas turi būti tvirtinamas prie pagrindo taip, kad nugarėlės orientuotos ta pačia kryptimi. Lubų karkasas - išskirtinai svarbus dėl stabilumo, todėl laikytojai ir plokštės turi būti montuojami atsakingai, siekiant užtikrinti ilgaamžiškumą ir atsparumą ugniai bei garso izoliacijai.
Pakabinamos lubos: principas ir nauda
Pakabinamų lubų montavimas, nors iš pirmo žvilgsnio gali pasirodyti sudėtingas, reikalauja daugiau tikslumo ir kruopštumo. Pakabinamosios lubos - tai prie perdangos pritvirtintas karkasas, prie kurio tvirtinama lubų plokštuma, todėl ji „kabo“ ant karkaso. Karkasui dažniausiai naudojami plieniniai profiliai, o lubų plokštūs - gipso kartono plokštės. Tokios lubos pasižymi stabilumu, patvarumu, ilgaamžiškumu, leidžia įvairiai jas dizainuoti ir paslėpti komunikacijas tarp perdangos ir sumontuotų lubų.
Glaudžiai susijusios su tvarumu: kabamąsias lubas išmontuoti paprasta, todėl jos gali būti vėl panaudojamos. Taip sumažinamas aplinkos poveikis ir atsirandanti tarša. Svarbi detalė - papildoma apkrova iki 3 kg/kv.m, reikalinga mineralinės vatos sluoksniui (šilumos ir/ar garso izoliacijai).
Lubų karkaso montavimo pagrindai
Parengiamasis etapas - įvertinti medžiagų poreikį, suplanuoti, kiek centimetrų žemiau perdangos nuleisti naujos lubos, kur gali būti įrengiami šviestuvai ir inžinerinės komunikacijos. Jei lubose planuojama tik šviestuvai, nuleidimas apie 7 cm; jeigu norima slėpti vamzdžius ar ortakius - 18 cm ar daugiau. Rekomenduojama montuoti du gipso kartono plokščių sluoksnius.
Įrankiai montavimui: lazerinis nivelyras arba 2-2,5 m gulsčiukas, elektrinis suktuvas, plaktukas, plokščių keltuvas, metalo žirklės profilių pjovimui, peilis gipso kartono pjovimui, oblius siūlių formavimui ir šlifavimui. Medžiagos: metaliniai profiliai, jų prailginimo-jungimo detalės, gipso kartono plokštės, laikantys pakabos, mūrvinės, skardvaržčiai, savisriegiai.
Pakabinamo lubų karkasui naudojami UD profiliai aplink perimetrą, laikantieji CD profiliai į juos įtraukiami. UD profiliams prie sienos tvirtinti rekomenduojama naudoti Drehstiftdübel K6/35 su plastikine įvore; prie betono pagrindo - betonvinės, prie medienos - savisriegiai. Perimetrinio profilio tvirtinimas su montavimu užtikrina stabilumą visai konstrukcijai.
Kaip parinkti plokštes ir jų apkrovą
Standartinėms luboms naudojamos Knauf White arba Knauf Blue 12,5 mm storio plokštės. White plokštės tinka kai nėra papildomų garso/ar ugnies atsparumo reikalavimų. Blue plokštės - impregnuotos, skirti garso izoliacijai, ugniai atsparumui ir didesnei drėgmės apkrovai. Jei reikia didesnių apkrovų ar storesnių plokščių, būtina apskaičiuoti apkrovos klasę ir pagal ją nustatyti atstumus tarp profilių ir tvirtinimo taškų.
Apkrovas skaičiuojamas pagal plokščių storį ir vietas, naudojant lentelę: nuo plokščių storio x ašyje nuvedus vertikalę iki susikirtimo su įstrižaine, y ašyje matoma apkrovos klasė. Dažnai luboms tinka 0,25 kN pakabos, tačiau jei apkrova didesnė nei 0,30 kN/kv.m, reikia naudoti 0,40 kN pakabas. Deformacines siūlės būtina įrengti kas 10 m lubų kraštinės ilgio.
Šviesos ir laidų įrengimas
Kiaurymes šviestuvams frezuojamos gręžtuvu, naudojant atitinkamo skersmens antgalius. Apšvietimo sprendimai dažnai kelia papildomų apkrovų, todėl būtina tinkamai planuoti laiką ir tvirtinimo taškus. Jei papildoma apkrova iki 3 kg yra mažesnė nei 50 cm atstumu, ji gali būti tvirtinama tiesiogiai prie gipso kartono plokštės; jei 3-20 kg/kv.m - prie karkaso; jei viršija 20 kg/kv.m - apkrova pridedama prie lubų karkaso.
Išskirtinis gipso kartono lubų privalumas - idealiai lygus paviršius ir galimybė po jomis sumontuoti vamzdyną bei komunikacijų laidus. Deformacines siūles būtina įrengti kas 10 m lubų kraštinės ilgio ir ant perimetrinių profilių apačios klijuoti slydimo arba skiriamoji juostą Trenn-Fix. Juosta užklijuojama prieš gipso plokščių montavimą arba vėliau, bet būtina atlikti prieš glaistytojo sluoksnio džiūvimo procesą.
#15 LUBŲ GIPSO KARKASO MONTAVIMAS
Gipskartonio plokščių montavimas

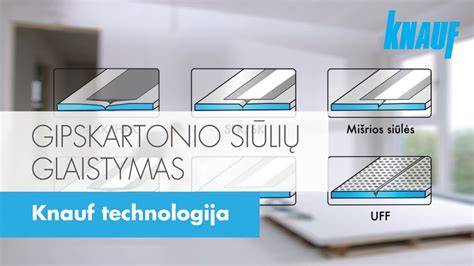

Sumontavus karkasą, tvirtinamos gipso kartono plokštės. Dažnai plokštės turi būti montuojamos skersai, siekiant išvengti siūlių įsitempimo. Pirmasis sluoksnis tvirtinamas tokiais atstumais: tarp savisriegių - iki 500 mm (priklausomai nuo plokščių storio ir apkrovos). Jei 2-asis sluoksnis montuojamas iš karto, siūlių glaistai turi būti naudojami be armavimo juostos, o jungimo siūlės su kitomis konstrukcijomis (sienomis ar kolonomis) privalo būti suplanuotos ir glaistomos.
Grioveliai šviestuvams frezuojami grąžtu su atitinkamu antgaliu. Paviršius prieš glaistyti turi būti gruntinamas. Deformacinės siūlės turi būti įrengiamos kas 10 m, o mažesnėse erdvėse - atitinkamai mažiau.
Gipskartonio plokštės kraštai turi būti tvirtai priglusti prie šalia esančių plokščių kraštų, o galiniai kraštai turi būti nusklembti 22,5 laipsnių kampu su specialiu obliumi. Plokščių kraštai gali būti matomoje siūlėje, vadinama „šešėline“.
Medžiagos ir sąlygų pritaikymas drėgmei
Drėgnose patalpose naudojamos specialios plokštės: žalios Knauf Green plokštės impregnuektos, tinka drėgmei. Mėlynos Knauf Blue plokštės suteikia geresnę garso izoliaciją ir atsparumą ugniai, bet gali būti reikalingi du plokščių sluoksniai. Didesnė apkrova - atitinkamai planuojami atstumai tarp profilių, laikantys taškai ir atitinkama pakabų sistema.
Pabaigai - lubų gamybos etapų seka: parengiamasis etapas, profilių ir pakabų tvirtinimo taškų žymėjimas, profilų ir pakabų montavimas, gipso kartono montavimas, apdaila. Didesniuose kambariuose rekomenduojama naudoti dviejų lygių karkasą, kuris užtikrina stabilumą ir erdvės panaudojimą be ilgesnio aukščio praradimo.
Praktiški patarimai ir dažniausiai pasitaikančios klaidos
- Sekite atstumus tarp profilių ir pakabų pagal apkrovos klasę - netikslumas gali lemti pabiro ar kreipimosi riziką.
- Šešėlinės siūlės ir slydimo deformacinė jungtis yra būtini norint išvengti trūkumų plokštėse vėliau.
- Nesirinkite pigiausių sprendimų - netinkamas karkaso stabilumas gali sukelti plokščių įtrūkimus ar garso tiltus.
- Dera planuoti iš anksto šviestuvų vietas ir komunikacijas - taip sumažėja papildomų darbų periode.
Keletas praktinių niuansų apie dviejų lygių lubas
Didesniuose (virš 20 kv. m) kambariuose rekomenduojama montuoti dviejų lygių dvigubą karkasą. Pagrindinis skirtumas tarp vieno lygio ir dviejų lygių sistemos yra aukščio efektyvumas: vieno lygio sistema gali sutaupyti apie 27 mm aukščio. Jei tai svarbu - laikytis dviejų lygių karkaso, o jei reikia daugiau erdvės - pasirinkti vieno lygio variantą su papildomomis detalėmis. Gipskartonio lubos gali sumažinti erdvės aukštį, todėl planuojant įrengimą, reikia gerai įvertinti kambario aukštį ir užtraukti linijas prototipo brėžinyje.
