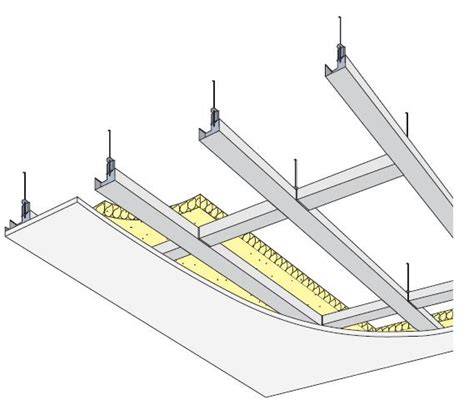

Vieno lygmens konstrukcijoje laikančiosios ir atraminės sijos yra tokiame pat lygyje. Vieno lygmens konstrukciją rekomenduojama naudoti montuojant viengubas gipsines lubas, t.y. Montuoti pradedama ant sienų pasižymėjus lubų plokštumos aukštį. Po to prie lubų pritvirtinamos CD laikiklių detalės, prie jų tvirtinamos laikančiosios sijos CD-60. Reguliuojant laikiklius sijos pakabinamos pagal pageidaujamame aukštyje ir prie jų tvirtinamos gipso kartono plokštės.
Gauta žymė parodo perimetrinio profilio UD viršutinio krašto vietą. Pasirenkama laikančiųjų sijų kryptis - skersai arba išilgai patalpos ilgiui. Šios linijos žymi laikančiųjų CD-60 sijų vietas. Ant šitų linijų pažymimos laikiklių vietos. Laikiklių atstumas nuo sienos ir nuo CD-60 profilio galo turi būti ne didesnis kaip 200mm, o atstumas nuo kitų laikiklių - ne didesnis kaip 900mm. Prie laikiklių pritvirtinamos laikančiosios sijos CD-60, kurios remiasi į perimetrinio UD profilio viršutinį kraštą. Skersai nuo laikančių sijų CD-60 montuojamos atraminės sijos CD-60. Priklausomai nuo nuleidžiamų lubų aukščio, kaip laikikliai gali būti naudojami tvirtinimo elementai CD-12, CD-14 arba strypai su pakabomis. Gipso kartono plokštė prie CD-60 sijų ir perimetrinių profilių UD, tvirtinama savisriegiais gipsas/metalas (GKP/MET).
Pateikta informacija yra informacinio pobūdžio, ji skirta bendram supratimui ir negali būti naudojama kaip tiksli instrukcija. Straipsniai, nuotraukos ir kita medžiaga, patalpinta www.statybuturgus.lt, yra UAB „Ampas” nuosavybė.
Planavimas ir pažymėjimas ant lubų
Pradedama nuo lubų plokštumos aukščio pažymėjimo ant sienų. Perimetrinis UD profilis įstatomas pagal šias žyminimo linijas, kurios nurodo viršutinio UD krašto vietą. CD laikiklių linijos žymi laikiklių vietas, o CD-60 sijų vietos pažymimos ant šių linijų. Pasirenkama lineari kryptis - skersai arba išilgai patalpos ilgio, kad atitiktų projekto reikalavimus.
Laikiklių išdėstymas ir atstumai
Laikiklių atstumas nuo sienos ir nuo CD-60 profilio galo turi būti ne didesnis kaip 200 mm, o atstumas nuo kitų laikiklių - ne didesnis kaip 900 mm. Šie matmenys užtikrina pakankamą laikiklių tvirtumą ir tolygų apkrovos pasiskirstymą per visą lubų konstrukciją. Ant pažymėtų linijų montuojamos laikikliai, prie kurių tvirtinamos laikančiosios sijos CD-60, kurios remiasi į perimetrinio UD profilio viršutinį kraštą.
Laikančiųjų ir atraminių sijų montavimas
Skersai nuo laikančių sijų CD-60 montuojamos atraminės sijos CD-60. Priklausomai nuo nuleidžiamų lubų aukščio, laikikliai gali būti CD-12, CD-14 arba strypai su pakabomis. Laikančiosios sijos CD-60 tvirtinamos prie laikiklių ir remiasi į perimetrinio UD profilio viršutinį kraštą, užtikrinant tinkamą sijų įtempimą ir lubų stabilumą.
Gipso kartono plokštėsių tvirtinimas
Gipso kartono plokštė prie CD-60 sijų ir perimetrinių profilių UD tvirtinama savisriegiais gipsas/metalas (GKP/MET). Tokia jungtis užtikrina pakankamą plokščių tvirtumą ir ilgaamžiškumą, o taip pat palengvina konstrukcijos pakabinimą ir tolesnį apdailos darbus.
.tagimg>GKP/MET jungimo schemaPastaba dėl saugumo ir naudojimo teisėtumo
Pateikta informacija yra informacinio pobūdžio, ji skirta bendram supratimui ir negali būti naudojama kaip tiksliai instrukcijai. Straipsniai, nuotraukos ir kita medžiaga, patalpinta www.statybuturgus.lt, yra UAB „Ampas” nuosavybė.
| Elementas | Atstumas nuo sienos (mm) | Laikančiųjų sijų pozicija | Pastabos |
|---|---|---|---|
| Laikiklių atstumas nuo sienos | ≤ 200 | - | Prie laikiklių |
| Laikiklių atstumas nuo CD-60 profilio galų | ≤ 200 | - | Užtikrina tvirtumą |
| Laikiklių tarpus | - | ≤ 900 | Kartojant strukturą |
Apžvalga ir naudinga literatūra
Gauta informacija yra orientuota į 1 lygmens lubų konstrukciją su CD-60 sijomis ir UD profiliu pagrindu. Rekomenduojama naudoti CD-12 ar CD-14 laikiklius arba strypus su pakabomis priklausomai nuo lubų aukščio. Savi riego įgijami įgijimai, kurie gali būti naudojami kaip papildoma įranga, turi atitikti saugos ir statybos nustatymus. Straipsniai, nuotraukos ir kita medžiaga iš www.statybuturgus.lt priklauso UAB „Ampas”.
