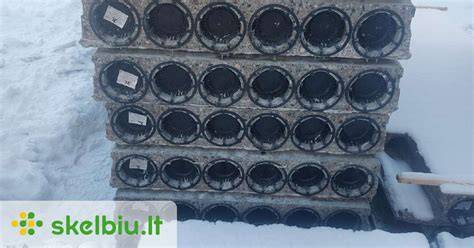

AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį (80 m Kauno gamykloje, 110 metrų Visagino gamykloje), o po to plokštės supjaustomos skersai pagal norimą ilgį.
Technologiniai pagrindai ir gamybos ypatumai
AB „AKSA“ kiaurymėtų perdangos plokščių gamybos technologija užtikrina itin lygų jų paviršių - dėl to sumažėja tolesnės apdailos sąnaudos. Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokščių tuštumas nepriteka betono). Užsakovams siūlome plačias galimybes užsakyti konkretaus norimo ilgio kiaurymėtas gelžbetonines perdangos plokštes (perdangos plokštes gaminamos pagal individualius užsakymus).
Standartinis gelžbetoninės plokštės plotis yra 1200 mm. Esant būtinybei gali būti siūlomos siaurintos gelžbetoninės perdangos plokštės - pjaunant 1200 mm pločio plokštes išilgai. Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai.
Standartai, apkrovos ir konstrukciniai pavyzdžiai
Iš anksto įtemptai armuotos kiaurymėtosios plokštės yra plačiai naudojami gaminiai surenkamoms perdangoms jau daugiau kaip 50 metų visame pasaulyje. Šių plokščių populiarumą šiais laikais lemia modernizuotas, ekonomškas ir efektyvus gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia, lygus apatinis paviršius ir ypatingai didelis perdangos surinkimo greitis.
AB „AKSA“ kiaurymėtosios plokštės (HCS) yra apskaičiuojamos ir gaminamos naudojant nepertraukiamo formavimo metodą, atsižvelgiant į užsakovo pateiktus aukštų planus, gaminių specifikacijas ir gaminių klojininius brėžinius. Įprasta apkrovimo schema plokštėms yra dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova, nurodoma kN/m2 arba kPa. Vienas kN/m2 arba kPa (kilo Paskalis) yra lygus 100 kg/m2.
Žinant reikiamą skaičiuotinę apkrovą bei gaminio ilgį, galima lengvai pasirinkti gaminio aukštį ir armavimą pagal AB „AKSA“ sudarytas laikomųjų galių lenteles. Jei apkrovos schema skiriasi nuo įprastinės, t.y. plokščių gamyboje naudojamas technologinis betonas yra C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės, lynai Y1860S7 Ø9,3mm arba Ø12,5mm. Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai).
Suderinamumas ir gamybos standartai
AB „AKSA“ HCS plokštės yra suprojektuotos ir pagamintos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visa produkcija yra pažymėta CE ženklu ir turi gamybos sertifikatus, išduotus Statybos produkcijos sertifikavimo centro (SPSC). Gelžbetoninės perdangos plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu. Ekstruzinės perdangos plokštės standartiniu atveju yra be pakėlimo kilpų.
Montavimas ir papildomos galimybės
Plokščių montavimui užsakovams nemokamai pateikiami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“. Užsakovui pageidaujant už papildomą mokestį gali būti pagamintos kiaurymėtos gelžbetoninės perdangos plokštės su pakėlimo kilpomis (išilgai siaurintos plokštės visada gaminamos su pakėlimo kilpomis). AB „AKSA“ gaminamos ekstruzinės perdangos plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų.
Techninių duomenų santrauka
- Standartinis plotis: 1200 mm
- Galimi aukščiai: 200-500 mm (skirtingi tipai)
- Gamybos ilgiausio stendo ilgis: 80-110 m priklausomai nuo gamyklos
- Reljefiniai paviršiai - itin lygus paviršius
- Specialūs dangteliai plokštėms - palengvina montažą
- Be pakėlimo kilpų, išskyrus papildomą užsakomą funkciją
- Gamyba pagal EN 1992, EN 1168:2005 + A3:2011, CE ženklinimas
Gelžbetoninės perdangos plokštės gali būti remiamos ant įvairių konstrukcijų: mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų, užtikrinant universalų pritaikomumą įvairioms statybų situacijoms. Plokščių dizaino metu atsižvelgiama į užsakovo projektinius brėžinius ir konkretų naudojimo atvejį, siekiant užtikrinti saugų ir efektyvų perdangos įrengimą.
Process of making ultra-high-strength concrete pile. Korean No.1 PHC pile factory
Ekstruzinės kiaurymėtos perdangos plokštės plačiai taikomos sujungtoms perdangoms jau daugiau nei 50 metų visame pasaulyje, o jų populiarumas šiuolaikiniame statybų sektoriuje yra dėl ekonomiškumo, lankstumo su įvairesniais aukščiais ir didelės laikomosios galios, leidžiančios greičiau įrengti konstrukcijas su mažesnėmis apdailos išlaidomis.
Produkto taikymo galimybės
- Gyvenamieji pastatai
- Administraciniai pastatai
- Pramoniniai pastatai
| Kategorija | Savybės | Privalumai |
|---|---|---|
| Plotis | 1200 mm | Standartinis |
| Aukštis | 200-500 mm | Lankstus pasirinkimas |
| Armatūra | Iniciuojama iš anksto įtemptaisiais trosais | Aukšta laikymo galia |
Plokščių paviršiaus kokybė ir lengvas montavimas leidžia sumažinti priežiūros poreikį bei užtikrina greitesnį statybų įvykdymą. Plokščių išilginis pjovimas, siekiant siaurinti plokštes, vykdomas vadovaujantis techninėmis sąlygomis, užtikrinančiomis jų laikomąją galią ir simetrišką armatūros išdėstymą skerspjūvyje.
