Metalinių profilių karkasai yra neatskiriama sausosios statybos dalis, ant kurios dažniausiai montuojamos gipskartonio plokštės. Profiliai naudojami įrengiant pertvaras, sienų bei lubų apdailą. Karkasas, užpildytas mineraline vata, tarnauja kaip laikančioji konstrukcija plokščių tvirtinimui, kartu su kitais konstrukcijos komponentais turi įtakos šilumos bei garso izoliacijai, yra labai svarbus komponentas konstrukcijos atsparumo ugniai užtikrinimui.
Profiliai ir jų klasifikavimas

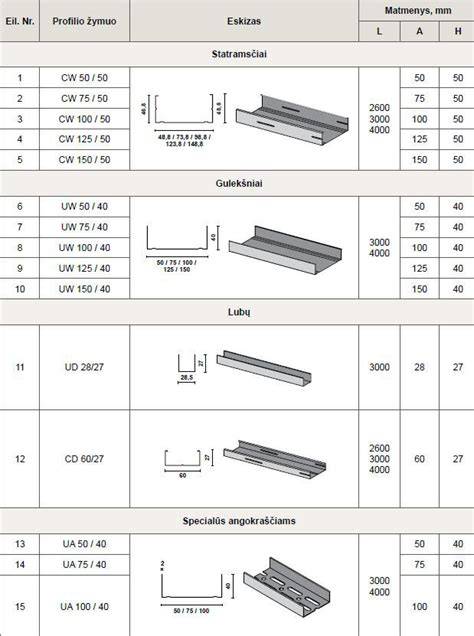

Cinkuoto plieno profiliai gipskartonio plokštčių apdailai pagal montavimo paskirtį skirstomi į sieninius - pertvarinius ir lubų profilius. Sieniniai arba pertvariniai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. Prie perdangų (grindų ir lubų) UA profiliai tvirtinami specialiais UA kampuočiais, kuriuose yra ertmės elektros laidams. Daugelis statytojų yra pastebėję, kad labai svarbu, ar naudojami tinkami profiliai. Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu.
Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsžių profilių nugarėlės turi būti orientuotos ta pačia kryptimi. Lubų karkaso montavimas - pakabinamų lubų montavimas reikalauja daugiau tikslumo ir kruopštumo. Karkasas turi būti stabilus ir lygus; pakabinamos lubos - tai prie perdangos pritvirtintas karkasas, prie kurio tvirtinama lubų plokštuma, todėl ji tarsi „kabo" ant karkaso.
Montavimas ir projektavimas
Pakabinamų lubų montavimas dažnai pradedamas nuo parengiamojo plano: būtina suskaičiuoti medžiagų kiekį, įvertinti, kiek centimetrų žemiau perdangos nuleisite naujas lubas, įrengti vietas šviestuvams ir inžinerinei įrangai. Luboms rekomenduojama montuoti du sluoksnius gipso kartono plokščių. Lubų montavimą sudaro šie etapai: parengiamasis etapas, profilių ir pakabų tvirtinimo taškų žymėjimas, profilių ir pakabų montavimas, gipso kartono montavimas, apdaila.
Standartinėms luboms, kurioms nėra keliami gaisrinės saugos ar didesnių apkrovų reikalavimai, naudojamos universalios Knauf White arba Knauf Blue 12,5 mm storio plokštės. Plokštės storis ir aplinkos sąlygos nulemia tvirtinimo žingsnį bei atstumus tarp profilių ašių. Jei numatomos didesnės apkrovos ar naudojamos storesnės plokštės, būtina apskaičiuoti apkrovos klasę ir pagal tai nustatyti atstumus tarp profilių ašių ir tvirtinimo taškų.
Apkrovos klasė lemia, kokiais atstumais išdėstyti laikantys profiliai ir pakabos. Dažniausiai luboms tinka 0,25 kN pakabos, bet esant apkrovai didesnei nei 0,30 kN/kv.m, reikia naudoti 0,40 kN pakabas. Apkrovos klasė yra nustatoma pagal plokščių storį ir ilgiausios atkarpos, kurią reikia padengti glaistu bei armatūra.
Profiliai ir montavimo taškai
Perimetriniai UD profiliai tvirtinami prie sienos, o laikantieji CD profiliai įtvirtinami į juos. UD profiliams pataikoma įsukimo kampais į sieną, naudojant mūrivinę Drehstiftdübel arba savisriegiais. Prie betono pagrindo naudojamos betonvinės, prie medienos - savisriegiai. Perimetriniai profiliai kas 80-100 cm prisukami pasirinktuose aukščiuose.
Tam, kad lubų ir sienų jungtys nekeltų įtrūkimų, rekomenduojama formuoti šešėlines siūles ir slydimo deformacinę jungtį. Tam perimetrinių profilių apačioje klijuojama slydimo juosta (Knauf Trenn-Fix). Jei lubų jungtis su sienomis mažose patalpose yra staigi, galima naudoti kietą jungtį be juostos, tačiau rekomenduojama naudoti juostą.
Susirinkus į rankas, pakabos tvirtinimo taškai turi būti išdėstyti tiksliai ir jų turi būti tiek, kiek reikia. Pakabų tipai: tiesioginio tvirtinimo pakabos, inkarinės spyruoklinės arba Nonius tipo pakabos, kurios skirtos didesniam lubų svoriui. Į pakabas tvirtinant laikančiuosius profilius reikia nuolat tikrinti aukštį, kol jie susijungia su profiliu.
Gipskartonio plokščių montavimas
Sumontavus karkasą, plokštės tvirtinamos savisriegiais; galima naudoti vieną arba du plokščių sluoksnius. Rekomenduojama plokštes montuoti skersai karkaso. Plokščių tvirtinimo tarpai: vieno sluoksnio atveju maksimalus 500 mm tarp savisriegio, jei apkrova 25+18 mm, o dviejų sluoksnių atveju - dažnai mažesni. Jei plokštės laikomos dviejų sluoksnių, siūlių glaistyti reikia glaistu (Knauf Uniflott) be armavimo juostos, o jungimo siūles su sienomis ar kolonomis glaistyti su papildomu armavimu.
Glaistyti reikia ir deformacines siūles bei jungtis su kitomis konstrukcijomis. Prieš glaistant ir prieš dažant paviršius turi būti paruošti; siūlės ir grioveliai užpildomi glaistu, gruntuojami. Grioveliai suformuojami 22,5 laipsnių kampu, o 12,5 mm plokštės atveju atstumas nuo krašto apie 4 mm. Plokščių kraštai turi būti nusklembti, o galiniai kraštai - gruntuojami ir glaistomi.
Specialios sąlygos ir medžiagos
Drėgmėse: vonios, baseinai ar SPA zonos reikalauja specialių plokščių tipų. Green plokštės tinka patalpoms su pastovia drėgme. Cementinės plokštės naudojamos drėgnose zonose. Taip pat naudojami dekoratyviniai profiliai, kurių tikslas - paslėpti lenktas briaunas, išlaikyti estetinę išvaizdą ir užtikrinti ilgaamžiškumą.
Profiliai lenkiami rankomis; kampinis tapetų profilių pritaikymas ir tvirtinimas priklauso nuo dizaino poreikių. Kampiniai profiliai klijuojami klijais pagal gamintojo nurodymus. Perejimas prie sienos užlyginamas glaistu. Dažai bei glaistai naudojami pagal atskirus sprendimus; įvairesniems sprendimams gali būti naudotos papildomos juostos ar slankios jungtys.
Praktinės nuorodos ir patarimai
Gipso kartonas reaguoja į aplinkos pokyčius, todėl būtina įrengti deformacines siūles kas 10 m lubų kraštinės ilgio; mažesnėse patalpose vietos tarp siūlių gali būti mažesnės. Tikslus matavimas ir schemos piešimas leidžia numatyti įrangos kiekius ir tvirtinimo taškus, o detalių išdėstymas padeda išvengti vėlesnių plokščių įtrūkimų.
Gipskartonio lubų įrengimas | dviejų lygių gipskartonio lubos
Samdami įgūdžius ir naudojant mechaninį plokščių keltuvą, vienas žmogus gali sėkmingai sumontuoti gipso kartono plokštes prie lubų karkaso. Paprastai gipso kartono plokštės dedamos skersai profilių; sklandus tvirtinimas užtikrinamas naudojant magnetinį arba standartinį antgalį su magnetiniu laikikliu.
Tarpai tarp plokščių nusklembiami 2/3 gylio, 22,5 laipsnių kampu. Tarp plokščių siūlių - glaistas. Deformacines siūles būtina įrengti kas 10 m lubų ilgio, o tuose kampuose - pagal konstrukcinius poreikius. Dėl šios priežasties Knauf siūlo specialias juostas ir deformacijos sprendimus.
Ant perdangos paviršiaus nubrėžkite liniją, dalijančią perdangą į dvi dalis. Pritvirtinę profilius, atlenkite jų rankenas virš CD lygio. Pirmąją gipso kartono plokštę nupjaukite; 12,5 mm plokštei kraštus reikia palyginti su siena ir išlyginti. Jei profilių atstumas 400 mm, plokštę tvirtinkite išilgine briauna statmenai lubų karkasui. Reikia palikti apie 5 mm tarpą tarp plokštės briaunų ir sienos.
Jei papildoma apkrova yra 3-20 kg/kv.m, ją reikia tvirtinti prie karkaso taip, kad viso lubų svoris būtų subalansuotas ir atskiri taškai neužkrautų daugiau nei 10 kg. Jei apkrova viršija 20 kg/kv.m, jos skaičiuojama pridėti prie lubų karkaso.
