„Elecman®“ 5 formos srieginiai LL vamzdyno korpusai yra vamzdynų jungiamosios detalės, kurios naudojamos sujungti du tiesus elektros kanalo ilgis kartu. Šių kanalų korpusų LL forma suteikia tiesų, nepertraukiamą vamzdžio kelią, todėl jis yra idealus naudoti programose, kur labai svarbu išlaikyti tiesų vamzdyną. Sertifikatas ir standartas: UL 514B.
Vandentiekio sistemų pagrindai ir populiariausios medžiagos
Vandentiekio vamzdžiai yra labai paplitę statybose ir gana plačiai naudojami. Yra daug dažniausiai naudojamų vandens tiekimo vamzdžių. Keletas iš jų trumpai pristatomi toliau.
- Plonasienis nerūdijančio plieno vamzdis: Plonasienis nerūdijančio plieno vamzdis yra vienintelė sveika medžiaga, kurią galima implantuoti į žmogaus kūną. Jis yra atsparus korozijai ir nerūdija, yra saugus ir patikimas naudojant, pasižymi dideliu atsparumu smūgiams ir mažu šilumos laidumu. Yra daug būdų, kaip sujungti plonasienius nerūdijančio plieno vamždžius, pvz., suvirinimas, sriegimas ir sandarinimas. Plonasienis nerūdijančio plieno vamzdis yra saugus ir patikimas, neoksiduoja ir nerūdija, turi stiprų poveikį, mažą šilumos laidumą, lygią vidinę sienelę, be nuosėdų ir be samanų, išvengiant antrinės vandens kokybės taršos, o tarnavimo laikas yra 70 -100 metų.
- PPR vamzdis: kaip naujo tipo vandens vamzdžių medžiaga, PPR vamzdis turi unikalių pranašumų. Tai ne tik higieniška, bet ir netoksiška. Jis gali būti naudojamas kaip šalto vandens vamzdis arba karšto vandens vamzdis. PPR vamzdžiai yra vidutinės kainos, stabilūs, atsparūs karščiui ir šilumą išsaugantys.
- Aliuminio-plastikinis vamzdis: Aliuminio-plastikinis vamzdis kadaise buvo populiarus vamzdžiai rinkoje. Jis yra lengvas, patvarus ir lengvai konstruojantis. Jo lankstumas taip pat labiau tinka namų apstatymui.
- PVC vamzdis: PVC vamzdis iš tikrųjų yra plastikinis vamzdis, o jo jungtys paprastai yra klijuojamos kartu. Daugeliu atvejų PVC vamzdžiai naudojami vieliniams vamzdžiams, kanalizacijai ir vandens tiekimui.
- PVC cinkuoto plieno vamzdžio pamušalas: PVC cinkuoto plieno vamzdžio pamušalas turi tvirto metalinio vamzdžio pranašumus, gerą plastikinio vamzdžio tvirtumą ir atsparumą korozijai. Yra daug jungiamųjų detelių ir išsamių specifikacijų.
- Variniai vamzdžiai: Variniai vamzdžiai yra aukščiausios klasės gaminiai vandens vamzdynuose. Varis yra labai žemas cheminio aktyvumo sekoje ir yra žemesnis už vandenilį, todėl pasižymi stabiliomis eksploatacinėmis savybėmis, dideliu stiprumu ir nėra lengvas korozijai. Remiantis atitinkama informacija, varis gali slopinti bakterijų augimą ir išlaikyti geriamąjį vandenį švarų bei higienišką.
- PE vandens tiekimo vamzdis: PE (polietileno) medžiaga yra plačiai naudojama vandens tiekimo vamzdžių gamyboje dėl didelio stiprumo, atsparumo korozijai ir netoksiškumo. Slėginiai polietileniniai HDPE vamzdžiai (HDPE, PE-HD arba PE vamzdžiai) ir jungiamosios dalys naudojami vandens, nuotekų ar dujų tiekimo sistemoms įrengti. Vamzdžiai tiekiami įvairiais dydžiais ir pakuotės formomis, atsižvelgiant į jų apkrovas ir ilgį.
HDPE vamzdžiai: slėgis, šiluma ir temperatūros poveikis
Slėginiai HDPE vamzdžiai skirstomi pagal slėgio klasę PN ir SDR. SDR - išorinio vamzdžio diametro (D) santykis su sienelės storiu (e): SDR = D/e. Kuo didesnis SDR, tuo plonesnė sienelė ir tuo mažesnė slėgio klasė. PN nustatoma esant 20°C. Pavyzdys: PN10 vamzdis esant 20°C gali tekėti daugiausia 10 barų. HDPE vamzdžiams galima šiek tiek lankstytis, tačiau reikia atkreipti dėmesį į temperatūros poveikį. 40°C vasaros temperatūra gali didelį siūlomą ilgį trumpinti daugiau kaip 2,5 m per 500 m ilgio vamzdį.
Atliekami standartai ir kokybės užtikrinimas
Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Šiuo metu vamzdžiams taikomi standartai LST EN 12201-2:2011+A1:2013 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2004 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties įvertinimo vadovas“ ir LST EN 13244-2:2002 „Požeminės ir antžeminės slėginės bendrosios paskirties vandens, drenažo ir nuotakyno plastikinių vamzdynų sistemos. Polietilenenas (PE). 2 dalis. Vamzdžiai“. Gamintojas privalo turėti ISO 9001:2008 (Kokybės vadybos sistemos. Reikalavimai) sertifikatą.
Jungiamųjų detalių įvairovė ir jų funkcijos
Visoms vamzdynų ir vandentiekio sistemoms, naudojamoms pramonėje ir komercinėje veikloje, dažnai reikalingos vamzdžių jungiamosios detalės. Jungiamosios detalės reikalauja, kad vamzdžiai būtų sujungti arba sumontuoti atitinkamoje vietoje ir, jei įmanoma, užbaigti arba uždaryti. Jungiamosios detalės būna įvairių formų ir dydžių. Tai gali būti brangu, atimanti daug laiko ir įvairių išteklių, kuriems sukurti reikia įrangos. Pakeičia vamzdžio pralaidumą, pavyzdžiui, reduktoriai, mažėjantys trišakiai. Visiems skirtingiems vamzdžių ar vamzdžių tipams reikia savo jungties stiliaus, tačiau dauguma įprastų savybių yra naudojamos visose vamzdžių jungiamosiose detalėse.
Vamzdžių mazgai yra prieinami visur, kur siūlomos santechnikos reikmenys. Jungiamosios detalės dažniausiai naudojamos įvairioms specifinėms reikmėms atliekant hidraulinius ir vandentiekio darbus. Galimi keli įvairių stilių jungiamosios detalės, pagamintos iš įvairių medžiagų. Alkūnės, trišakiai, gnybtai, rėmai, movos, jungtys, frikcinės jungiamosios detalės, dangteliai, jungtys ir vožtuvai yra vieni iš labiausiai paplitusių tipų. Šie vamzdžių tvirtinimai naudojami srauto krypčiai pakeisti. Nepaisant didelio santechnikos poreikio, jie dažnai yra prieinami dviem įprastomis formomis: 90 ir 45 laipsnių kampais.
Alkūninio reduktoriaus svyravimai dažnai atsiranda kai susiję vamzdynų skersmenys yra specifiniai. Mova yra vamzdžio danga, naudojama siekiant išvengti nuotėkio. Suskilusių arba pažeistų vamzdžių jungtys, jungtims sudaryti, yra artimos skersmens. Dvi įprastos movos: įprasta ir slydimo (slidžio) jungtys. Abiejose pusėse naudojami guminiai sandarikliai arba tarpikliai, tarp dviejų vamzdžių tarpo - sandariklis, kad būtų išvengta nuotėkio. Šios vamzdžių jungiamosios detalės leidžia pagal poreikį įsriegti išorinius ar vidinius sriegius. Tokiu būdu ryšys skiriasi nuo vamzdžių ir nereikia sudėtingo nustatymo.
Vožtuvai naudojami siekiant sustabdyti dujų ar skysčių srautą vandentiekio sistemoje. Atsiranda trys stiliai - ribojimas, atskyrimas ir negrįžimas. Atskyrimo vožtuvai naudojami nedelsiant atjungti, kai keičiama arba rekonstruojama dalis vamzdynų sistemos. Flanšas yra dar vienas vamzdžių jungtis, naudojama vamzdžiams, flanšų varikliams, vožtuvams ir kitoms sekcijoms sujungti, siekiant sukurti visavertį vamzdynų tinklą.
Specialūs paslaugų ir pramonės sprendimai

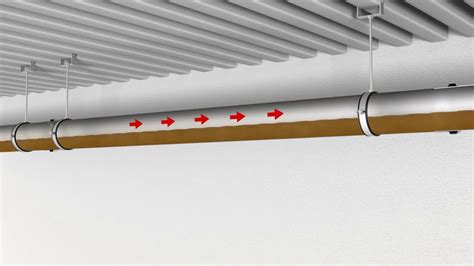

PIPE nerūdijančiojo plieno moviniai vamzdžiai yra sukurti fekalinėms ir nefekalinėms nuotekoms, taip pat lietaus vandeniui ir pramoninėms nuotekoms nuvesti. Kartu su ACO nerūdijančiojo plieno trapais bei latakais, PIPE vamzdžiai formuoja visapusišką vandens nuvedimo sistemą. Medžiagų savybės užtikrina ne mažiau 40 metų tarnavimo laiką. PIPE sistema yra higieniškesnė, tvirta ir patvari, lyginant su plastikinėmis, ketinėmis ar suvirintų plieninių vamzdžių sistemomis, skirtomis gravitacinei ir vakuuminiai kanalizacijai. Tai pilnai apgalvotą sistemą, kurią sudaro tiesūs vamzdžiai ir visos jungiamosios detalės (alkūnės, trišakiai ir kt.), kurių skersmuo nuo DN 40 iki DN 315. Vamzdžių skersmuo: DN 40 - DN 315, vamzdžio ilgis: 500 mm - 6 000 mm. Visos jungiamosios detalės, adapteriai, taip pat jungtys prie kitų vamzdžių sistemų. Itin paprastas „push-in“ surinkimas, nereikia vietoje suvirinti siūlių, mažas elementų svoris, labai didelis atsparumas ugniai. Taikoma lietaus/liūties vandens drenažui.
Daugiasluoksniai vamzdžiai (PEX-aliuminio-PEX) ir jų jungtys
Šioje kategorijoje parduodami daugiasluoksniai vamzdžiai ir jų sujungimai. Daugiasluoksniai vamzdžiai sudaryti iš plastiko ir aliuminio sluoksnių, todėl lengvai formuojami, išlaiko formą ir pasižymi maža šilumine plėtra. Tinka šaltam ir karštam vandeniui, radiatorinėms bei grindinio šildymo sistemoms (pagal gamintojo nurodytas darbinės temperatūros ir slėgio ribas). Ši įranga yra būtina grindinio šildymo sistemos dalis. Daugiasluoksnis vamzdis išsiskiria tuo, jog yra itin atsparus korozijai, temperatūrų ir slėgių skirtumams ir yra lankstus. Todėl juo ne tik patogiai įsirengsite grindų šildymą, bet ir mėgausitės juo ilgus metus, kadangi šio tipo vamzdžiai - itin patvarūs ir ilgaamžiai. Čia taip pat parduodami ir daugiasluoksnio vamzdžio sujungimai bei kitos daugiasluoksnio vamzdžio jungtys. Siūlome ritinius ir atkarpas, perėjimus į sriegį, kolektorių armatūrą. Jungtys - presuojamos (skirtingi presavimo profiliai) ir suspaudžiamos, žalvarinės ar nerūdijančio plieno. Reikalingi kalibravimo/užfazavimo įrankiai ir presavimo replės pagal pasirinktą sistemą.
Maža šiluminė plėtra ir stabilumas - išlaiko formą, mažiau laikiklių. Deguonies barjeras (EVOH) - apsaugo šildymo sistemą nuo korozijos. Atsparumas nuosėdoms ir korozijai, ilgaamžiškumas. Greitas ir švarus montavimas: presuojamos ar suspaudžiamos jungtys. Tinka geriamam vandeniui, radiatoriams ir grindiniam šildymui (pagal sertifikatus). Mažas svoris - patogu transportuoti ir montuoti. Platus diametrų, jungčių ir perėjimų pasirinkimas. Suderinama su kolektoriais, vožtuvais ir kita armatūra. Patikimas sandarumas, lengva priežiūra.
Renkatės daugiasluoksnius vamzdžius vandentiekiui ar šildymo sistemai? Vienas svarbiausių dalykų yra tinkamai parinkti jo diametrą, atsižvelgiant į šiuos veiksnius: vandens slėgis sistemoje, vandentiekio ilgis. Čia vamzdžio diametras yra tiesiogiai proporcingas bendram sistemos ilgiui. Išlenkimų skaičius taip pat turi įtakos slėgiui, o tai reiškia, kad ir vamzdžio pasirinkimui. Daugiasluoksnis vamzdis kaina gali skirtis priklausomai nuo gamintojo ar vamzdžio ilgio bei kitų funkcijų, tačiau, jeigu Jums reikia pigiau, galite rasti mūsų prekių kataloge internetu arba Vilniuje.
Tinka ir praktiškos kainų pavyzdžiai
- Daugiasluoksnis vamzdis 16 x 2,0 mm su izoliacija 6 mm - Vokietija - 6.49 €
- Daugiasluoksnis vamzdis 20 x 2,0 mm su izoliacija 6 mm - 3.48 €
- Daugiasluoksnis vamzdis 26 x 3,0 mm su izoliacija 6 mm - 176.66 € (200 m ritė)
- Presuojama jungtis vidiniu sriegiu 16 x 1/2" - Italija (General Fittings) - 3.82 €
- Presuojama jungtis išoriniu sriegiu 16 x 1/2" - Italija (General Fittings) - 4.53 €
Flanšai ir jų veidai
7 tipo vamzdžio flanšas yra svarbi dalis siekiant užtikrinti sandarumą. Plačiuoju požiūriu flanšinis paviršius suteikia galimybę užsandarinti sandarinimo elementu. Dažniausiai pasitaikantys flanšo veidų tipai: plokščias veidas, raised veidas, vyriškas/moteriškas veidas, tongue-groove veidas, automobilių jungtys ir kt. Rodomos skirtingos tarpinės, kurios užtikrina sandarumą plokštumoje ir atitinka aukštą ar žemą slėgį.
Koordinavimas su jungiamosiomis detalėmis ir apsauga
Šioje srityje svarbu užtikrinti tinkamą apsaugą galvaninei korozijai tarp skirtingų medžiagų. Naudojamos dielektrinės jungtys, kurios leidžia sujungti vamzdžius be tarpžeminių reakcijų. Move yra vamzdžio danga, naudojama siekiant išvengti nuotėkio. Jungtys sujungiamos su vamzdžiais, kad pailgėtų jų jungčių trukmė arba jei vamzdžiai neturi tinkamų galų. Dvi movos rūšys - įprasta ir slydimo, su guminiu sandarikliu tarpuose tarp vamzdžių.
Tvoros montavimo sistema "STEP BY STEP". ARTFENCE
Išvados
Vamzdynų jungiamosios detalės yra būtinos norint užtikrinti patikimą ir efektyvų vandentiekio bei šildymo sistemas veikimą. Rasite platų jungiamosių detalių asortimentą, tarp jų alkūnės, trišakiai, movos, jungtys, vožtuvai ir flanšai. Keičiasi technologijos, o inovacijos leidžia pasiekti lengvesnį montavimą, didesnį patikimumą ir ilgesnį tarnavimo laiką.
