lietvamzdziu kiekis stogui kaip apskaiciuoti: išsamus vadovas lietaus nuvedimui

Nuo gyvenamojo namo stogo per metus nuteka apie 50-100 kub. m lietaus ir tirpstančio sniego, kurie, jei netinkamai surenkami, laikui bėgant gali neigiamai paveikti namo konstrukcijas. Koks stogas ir nuolydis tinkamesnis lietaus nuvedimui? Šis šlaitinių ir plokščių stogų šalininkų keliamas klausimas primena ginčą, kas pirmesnis - višta ar kiaušinis. Ir vieni, ir kiti pateikia svarių argumentų. Vienas jų - lietaus surinkimo sistema. Stogas, palyginti su kitomis konstrukcijomis, yra labiausiai atvira konstrukcija atmosferos poveikiui - turi atlaikyti vandens, sniego, vėjo apkrovas, dažnai per parą net keturis atmosferinius ciklus - šaltį, šilumą, lietų, sniegą.

Jeigu vasarą po lietaus matyti įmirkęs fasado viršus, o žiemą nuo stogo kabo varvekliai, vadinasi, arba lietaus nuvedimo sistema neišvalyta, arba neteisingai sumontuota. Ant šlaitinių stogų labai dažnai pasitaiko išorinės lietaus nuvedimo sistemos defektų, nes dažnai savininkui pritrūksta laiko ir pinigų, o kartais pasitaiko nemokšos stogdengiai. Kita vertus, projektuotojų požiūris į stogą, švelniai tariant, atsainus. Ne vienas jų laiko, jog individualus namas yra nesudėtingas statinys, ir visiškai nekreipia dėmesio, kad stogo konstrukcijai reikalingas techninis projektas.

minimalūs ir tinkami nuolydžiai bei lietaus nuvedimo planavimas

„Reikalaujamas minimalus šlaitinio stogo nuolydis - 7 laipsniai. Mano nuomone, kad stogas tinkamai atliktų savo funkcijas, nuolydis turėtų būti didesnis. Dažnai tokio nuolydžio nepakanka.“ Lietaus nuvedimo sistema - atskira stogo dalis. Renkantis lietaus vandens nuvedimo sistemą labai svarbu, kad ji būtų pagaminta iš tvirtų medžiagų, atspari kintančioms oro sąlygoms (žemai temperatūrai, didelėms ledo ir sniego apkrovoms, neįtrūkti dėl šalčio, ultravioletinių saulės spindulių ir druskingo rūko pajūrio zonose), ilgaamžė. Sistemai būtina sandari konstrukcija ir tinkamas montavimas.

Jeigu sistema yra surenkama, jos judėjimo pasekmių padeda išvengti guminės tarpinės, o jei klijuojama - reikalingos kompensacinės nuolajos. Medžiagų, iš kurių gaminamos lietaus vandens nuvedimo sistemos yra įvairių - plastikas, cinkas, varis, cinkuotas plienas. Skirtingose temperatūrose šios medžiagos skirtingai plečiasi. Parenkant lietaus vandens nuvedimo sistemą, svarbiausia, kad sistemos matmenys atitiktų plotą, nuo kurio bus surenkamas vanduo. Todėl būtina turėti teisingai apskaičiuotą efektyvų stogo šlaito plotą.

Sudėtingos konstrukcijos stogui pirmiausia išmatuojamas stogo aukštis - nuo pagrindo iki aukščiausio taško (С), po to - horizontalioji dalis - atstumas nuo pagrindo centro iki stogo krašto (В). Sudėtingos konstrukcijos stoguose būtina atkreipti dėmesį į kampų, jungiančių latakus, sandarumą ir nuolydį. Jei kampas numatytas mažesniu nei 2 metrų atstumu nuo nuolajos, rekomenduojama pridėti 10 proc. Latakų ir vamzdžių skerspjūvio plotas turi būti pagrįstas skaičiavimais.

Vienam stogo kv. Nuvedimo sistema turi užtikrinti, kad visos ateinančios liūtys būtų tinkamai nuneštos į latakus ir vamzdžius. Stogo latakai turi būti pritvirtinti ir įrengti taip, kad slinkdamas nuo stogo sniegas šių latakų nesulaužytų. Latakų nuolydis turi būti 3 mm vienam bėginiam metrui latako ilgio (3 proc.). Tačiau jei atstumas tarp lietvamzdžių yra didesnis nei 20 m, šis nuolydis jau ryškiai matomas ir gadina fasado išvaizdą. Latakų ir stogo latakų skerspjūvio plotas turi būti pagrįstas skaičiavimais.

Lietvamzdžiai nuo sienos turi būti atitraukti ne mažiau kaip 20 mm. Laikikliai latakui turi būti tvirtinami taip, kad nuolydis būtų link išbėgimo į lietvamzdį (piltuvo). Jo ilgis priklauso nuo piltuvo atitraukimo nuo sienos. Laikikliai montuojami apie 50-60 cm atstumu vienas nuo kito. Jei stogo ilgis iki 12 metrų, tuomet pirmiausia montuojami pirmas ir paskutinis latako laikikliai. Jie tvirtinami apie 10 cm nuo šoninės stogo lentjuostės.

Ruošdami tinkamą latako ilgį, įvertinkite kokias detales ir kokioje temperatūroje dirbate. Norint sujungti latakus su paprasta latakų jungtimi ar kampine jungtimi, reikia naudoti specialius Nicoll Cement klijus. Iš karto įstatomas latakas. Svarbu, kad tai būtų atlikta tiesiai ir iš pirmo karto. Palaukite keletą minučių. Norint sujungti latakus su kompensacine jungtimi, nustatykite esamą temperatūrą ant detalės žymos. Šiais klijais patepamas detalės vidus. Iš karto įstatomas latakas. Palaukite keletą minučių. Latako aklė montuojama naudojant specialius Nicoll Cement klijus. Šiais klijais patepamas detalės vidus. Iš karto įstatomas latakas. Svarbu, kad tai būtų atlikta tiesiai ir iš pirmo karto. Palaukite keletą minučių.

Jeigu stogas yra atitrauktas nuo sienos, tuomet reikia suformuoti S formos nubėgimą - tam reikės dviejų dvigubų alkūnių ir lietvamzdžio gabalo. Pirmiausia, išmatuokite, kokio ilgio lietvamzdžio gabalo reikės, kad sujungtumėte prie piltuvo pritvirtintą dvigubą alkūnę su kita dvigubą alkūne, kuri bus prie lietvamzdžio. Sumontavus S formos nubėgimą, pažymėkite kurioje vietoje bus lietvamzdis ir pirmasis lietvamzdžio laikiklis. Pateikta informacija yra informacinio pobūdžio, ji skirta bendram supratimui ir negali būti naudojama kaip tiksli instrukcija.

Šio teksto tikslas - perteikti pagrindines idėjas apie lietvamzdžių sistemų planavimą ir diegimą plokščiame bei šlaitiniame stoguose. Straipsnyje aptariamos pardavimo ir įrengimo nuostatos, kampiniai ir horizontiniai sprendimai, avarinis nuvedimas ir vandens kryptis nuo stogo. Vandens nuvedimas plokščiame stoge yra vienintelė sistema, kurios gedimas gali baigtis ne dėme lubose, o konstrukcijos avarija. Ir tuo pačiu tai dalis, apie kurią galvojama mažiausiai - kol veikia.

vidinis vs išorinis nuvedimas: kuo jie skiriasi

Yra du principiniai sprendimai, ir jie skiriasi ne kaina, o rizikos vieta. Pagrindiniai kriterijai: įlajos vieta, užšalimo rizika, pratekėjimo pasekmės, priežiūra ir matomumas fasade. Vidinis nuvedimas (vamzdynas viduje) pasižymi mažesne užšalimo rizika, tačiau sunkesne priežiūra ir matomu fasade; išorinis nuvedimas (vamzdžiai lauke) lengvesnis priežiūroje, tačiau viršutiniuose fasaduose gali būti didesnė užšalimo ir pratekėjimo rizika.

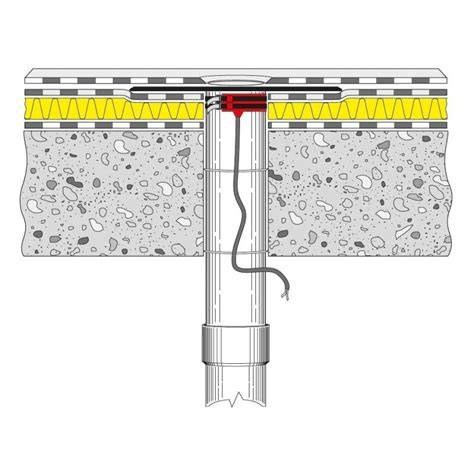

Įlaja yra ne skylė, o mazgas. Svarbiausia jungtis tarp hidroizoliacijos ir įlajos korpuso. Danga turi būti sujungta su įlajos flanšu taip, kad vanduo negalėtų patekti tarp jų. Flanšas turi būti tinkamas dangos tipui. Šiltinamoje konstrukcijoje naudojama izoliuota įlaja. Apsauginis gaubtas privalomas. Renovuojant įlaja dažnai keičiama kartu su danga, o senas korpusas su nauja danga sujungiamas prastai, o ten kaupiasi didžiausias srautas.

Kiek įlajų reikia ir kaip jas skaičiuoti

Kiekis skaičiuojamas ne iš akies. Jį lemia trys dalykai: stogo plotas, kritulių intensyvumas ir vienos įlajos pralaidumas. Vienos įlajos niekada nepakanka net ir labai mažam stogui, nes ji gali užsikimšti. Todėl praktikoje visada yra bent du nutekėjimo taškai - arba dvi įlajos, arba įlaja ir avarinis nuvedimas. Įlajos dedamos į žemiausias vietas, o ne ten, kur patogu vamzdynui. Nedidelis atstumas iki įlajos svarbiau už jų kiekį: ilgas kelias reikalauja didesnio nuolydžio.

Avarinis nuvedimas - svarbiausias elementas. Jei pagrindinė įlaja užsikemša, tik avarinis nuvedimas neleidžia vandeniui kauptis ant stogo. Jei iš viso straipsnio reikėtų įsiminti vieną dalyką, tai būtų šis: avarinis nuvedimas nėra papildoma prabanga. Jis yra tai, kas skiria protėkį nuo konstrukcijos griūties. Avarinis nuvedimas - tai anga parapete arba atskira sistema, per kurią vanduo išeina tada, kai pagrindinė sistema nebeveikia. Ji įrengiama aukščiau įprasto vandens lygio, bet žemiau to, kurio konstrukcija nebeatlaiko. Tarp šių dviejų aukščių ir yra visa prasmė - tai skirtumas tarp protėkio ir konstrukcijos avarijos.

Sifoninė nuvedimo sistema dažnai naudojama didesniuose stoguose. Ji veikia kitaip: įprastame nuvedime vamzdyje kartu su vandeniu teka oras, todėl vamzdis niekada nepripildomas. Sifoninėje sistemoje įlaja neleidžia oro, vamzdis prisipildo ir susidaro traukos efektas. Tokiu atveju tas pats vandens kiekis nuvedamas mažesnio skersmens vamzdžiais. Tačiau sifoninė sistema veikia tik tada, kai jos įlaja pilnai pripildyta, todėl ji tinkama didesniems laukams ir reikia tikslių skaičiavimų.

Ką daryti su vandens nuvedimu: praktiniai sprendimai

Kur vanduo patenka nuo stogo? Galimos trys galimybės: miesto lietaus nuotakas, infiltracija į gruntą per drenažo laukus ar sugeriamieji šuliniai, bei kaupimas ir naudojimas (rezervuaras laistymui). Svarbu užtikrinti, kad vanduo išeitų toli nuo pamato, nes nutekėjimas prie pat pamato skatina drėgmę rūsyje. Todėl išleidimo vieta turi būti pakankamai toli nuo pastato arba prijungta prie sistemos, o ne tiesiog nukreipta į veją prie sienos.

Vidiniai vamzdžiai kelia kondensato ir triukšmo problemas. Kondensatas susidaro ant šalto vamzdžio, o triukšmas - kai vanduo krenta per kelis aukštus. Abu šie reiškiniai sprendžiami izoliuojant vidinius stovus ir naudojant tylines šachtas, tačiau tai turi būti įrengta statybų metu.

Užsikimšimas dažnai įvyksta laipsniškai: lapai, samanos ir posypa kaupiasi aplink įlajos gaubtą, o po liūties vanduo pasitraukia lėčiau nei anksčiau. Dėl to svarbu dvejų kartų per metus atlikti patikrinimus: pavasarį po tirpsmo ir rudenį po lapų kritimo. Rudens apžiūra yra svarbesnė, nes užsikimšusi įlaja žiemą užšalsta ir nebeveikia iki pavasario.

Taigi, bazinės priemonės: šildomos įlajos, vidinis nuvedimas (jei įmanoma), apžiūra prieš žiemą ir reguliarus valymas. Ekspertai rekomenduoja atsižvelgti į stogo šlaito plotą ir naudoti skaičiuokles, kad pasirinkti tinkamą lietvamzdžių sistemą (latakai, vamzdžiai, alkūnės, piltuvai). Knopų ar papildomų pardavimų segmente dažnai gali būti siūlomi pasirenkant pagal konkretų stogo projektą.

priklausomybė nuo stogo tipo ir įrengimo

Šaltiniai pabrėžia, kad plokšti stogai reikalauja kitokio požiūrio į nuvedimą nei šlaitiniai. Plokščiame stoge vanduo gali kauptis ir sukelti konstrukcijos avariją, todėl nuvedimo sistema turi būti ne tik patikima, bet ir tinkamai išnaudota su papildomais sprendimais. Tuo tarpu šlaitiniuose stoguose latakai ir lietvamzdžiai turi būti derinami su stogo danga, gegnių tvirtinimu ir hidroizoliacija, kad užtikrintų tinkamą apsaugą tiek nuo vandens, tiek nuo šalčio.

išvada apie įrengimą ir priežiūrą

Kiekvienas namas - unikalus, todėl įrengiant lietaus nuvedimo sistemą būtina atlikti išsamų vertinimą: stogo plotą, kritulių intensyvumą, bei įlajų pralaidumą. Reikia bent dviejų nutekėjimo taškų, o esant didesniems stogams dažnai rekomenduojama naudoti avarinį nuvedimą papildomai. Pagrindiniai klaidų šaltiniai - vienos įlajos užsidarymas, įlajos lygi su danga arba aukščiau, nepakankama apsauga nuo užšalimo, netinkami gaubtai ir netinkamas laikiklių išdėstymas. Reguliarus patikrinimas ir priežiūra - pavasarį ir rudenį, o žiemą - papildomi patikrinimai dėl galimų šaltų kamščių ir kondensato problemų.

Nuo tinkamo nuvedimo priklauso ne tik fasado estetinė išvaizda, bet ir namo pamatai bei patalpų saugumas. Todėl projektas ir įrengimas turi būti pagrįsti techniniais skaičiavimais, o pasirinkta sistema - atsižvelgiant į klimato sąlygas bei stogo specifiką. Nuvedimo sistemos montavimo instrukcijų laikymasis ir kokybiškų medžiagų naudojimas - būtinybė, padedanti išvengti brangių remonto darbų ateityje.

Ši informacija yra pateikta bendram supratimui ir nėra kaip tiksli instrukcija. Straipsniai ir nuotraukos pateikti šaltinyje yra UAB „Ampas” nuosavybė.
