Vandens nuvedimas plokščiame stoge yra vienintelė sistema, kurios gedimas gali baigtis ne dėme lubose, o konstrukcijos avarija. Ir tuo pačiu tai dalis, apie kurią galvojama mažiausiai - kol veikia. Šiame straipsnyje analizuojame vidinį ar išorinį sprendimą, kiek įlajų reikia, kodėl avarinis nuvedimas nėra pasirinktinis ir ką daryti su vamzdžiais, kurie „prakaituoja” viduje.

Kodėl nuvedimo sistema svarbi konstrukcijai

Šlaitiniame stoge vanduo nuteka pats. Blogiausiu atveju jis nubėga per kraštą ir sušlapina fasadą. Plokščiame stoge to nėra: jei vanduo negali išeiti, jis lieka. Ir čia svarbu vienas skaičius: vandens sluoksnis stoge sveria daugiau, nei dauguma įsivaizduoja. Keli centimetrai vandens visame stogo plote yra didelė apkrova, o ji dar ir kaupiasi ten, kur perdanga jau įlinkusi - taigi savaime didėja. Todėl nuvedimo sistema nėra patogumo klausimas. Tai konstrukcinės saugos elementas, ir būtent taip ji turėtų būti projektuojama bei prižiūrima.

Kaip vanduo pasiekia įlajas, aprašėme nuolydžio straipsnyje. Čia kalbame apie tai, kas vyksta toliau: įlajų ir avarinio nuvedimo vaidmenys, jų vieta, bei kaip užtikrinti, kad vanduo nepatektų į pastatą net ir kilus pagrindinės sistemos problemoms.

2 pagrindiniai nuvedimo tipai: vidinis ir išorinis

Praktikoje egzistuoja du principiniai sprendimai, kurie skiriasi ne tik kaina, bet ir rizikos vieta. Vidinis nuvedimas montuojamas pastato viduje, išorinis - fasade. Įlaja - tai mazgas, kuriame susijungia danga ir vamzdis, todėl jos kokybė lemia visos sistemos patikimumą. Svarbiausia dalis - jungtis tarp hidroizoliacijos ir įlajos korpuso. Flanšas turi būti tinkamas dangos tipui, o šiltinamoje konstrukcijoje naudojama izoliuota įlaja, nes kitaip susidaro šalčio tiltas. Apsauginis gaubtas yra privalomas, kad lapai ir nešvarumai nepatektų į vamzdį. Renovuojant įlaja dažnai keičiama kartu su danga, nes senas korpusas su nauja danga sujungiamas prastai, o ten dažnai kaupiasi didžiausias srautas.

• Vidinis nuvedimas: vamzdis ir įlajos korpusas pastato viduje; lengvesnė priežiūra, bet gali kilti kondensatas bei triukšmas ir reikia daugiau priežiūros izoliuojant stogo stovus.
• Išorinis nuvedimas: vamzdis išorėje, fasade; sunkesnė priežiūra, bet vizualiai matomas sprendimas, dažnai praktiškas mažiems stogams ar ten, kur išorinį nuvedimą įmanoma įrengti be didelių nuolydžio problemų.

Kiek įlajų reikia ir kaip jas skaičiuoti

Kiekis skaičiuojamas ne iš akies. Jį lemia trys dalykai: stogo plotas, kritulių intensyvumas ir vienos įlajos pralaidumas. Vienos įlajos niekada nepakanka, kad ir koks mažas stogas - ji gali užsikimšti. Todėl praktikoje visada yra bent du nutekėjimo taškai - arba dvi įlajos, arba įlaja ir avarinis nuvedimas. Įlajos skirstomos tolygiai, kiekvienai priskiriant savo surinkimo zoną. Jos dedamos į žemiausias vietas, o ne ten, kur patogu vamzdynui. Nedidelis atstumas iki įlajos svarbiau už jų kiekį: ilgas kelias reikalauja didesnio nuolydžio. Įlaja nededama prie pat parapeto, jei tik įmanoma - ten kryptį iš visų pusių užtikrinti sunkiausia.

Kaina ir projektavimo plėtiniai priklauso nuo pasirinkto sprendimo tipo: vidinis ar išorinis sprendimas, įlajų skaičius ir jų tipas, šildymo ar izoliuotų įlajų pritaikymas, ar įrengiama sifoninė ar paprasta nuvedimo sistema. Sifoninė sistema reikalauja projekto, o jos taikymas didesniuose stoguose leidžia efektyviai naudoti mažesnio skersmens vamzdžius, bet reikalauja kruopštaus iš anksto atlikto skaičiavimo.

Avarinis nuvedimas - svarbiausias elementas

Avarinis nuvedimas - tai anga parapete arba atskira sistema, per kuri vanduo išeina tada, kai pagrindinė sistema nebeveikia. Jei pagrindinė įlaja užsikemša, tik avarinis nuvedimas neleidžia vandeniui kauptis ant stogo. Jei iš viso straipsnio reikėtų įsiminti vieną dalyką, tai būtų šis: avarinis nuvedimas nėra papildoma prabanga, o esminis apsauginis elementas, kuris skiria protėkį nuo konstrukcijos griūties. Jis išleidžia vandenį matomoje vietoje, dažnai ties fasadu ar kieme, suteikdamas vizualinį signalą apie užsikimšimą ir padedančias intervenuoti priemones.

Sifoninis nuvedimas: kada jis prasmingas

Didesniuose stoguose taikoma sifoninė nuvedimo sistema, kurioje vamzdis pripildomas iš viršaus ir atsiranda traukos efektas. Ji leidžia naudoti trumpesnius horizontaliosios dalies vamzdžius, slepiantys juos po lubomis ir mažinant stogo stovų skaičių. Tačiau ši sistema veikia tik tuomet, kai srautas yra didelis ir visiškai pripildomas. Mažiems stogams tai dažnai nėra tinkama alternatyva, nes reikia itin tiksliai suplanuoto projekto ir apkrovų apskaičiavimo.

Vandens išleidimo vieta ir jos įranga

Vanduo iš stogo turi būti išleidžiamas į tinkamą vietą, atokiau nuo pamato, arba prijungtas prie nuotekų ardrėkso sistemos. Per parapatės išleistuvės dažnai naudojamos tik kaip avarinis nuvedimas, nes jų išleidimo vieta aukštai virš aikštelės dar neužtikrina greito vandens nuotėkio ir priežiūros sudėtingumo. Išleidimo vietos turi būti pakankamai toli nuo pastato arba integruotos į visą nuvedimo sistemą, o ne tiesiog nukreiptos į veją šalia sienos. Kondensatas ir triukšmas tubojant vidinius vamzdynus būtina reguliariai valdyti: izoliuoti vidinius stovus, užtikrinti garso izoliaciją šachtoje ir atlikti profilaktinę priežiūrą du kartus per metus - pavasarį po tirpsmo ir rudenį po lapų kritimo.

Žieminiai patarimai: ką daryti, kai nuvedimas „stovi” šaltyje

Žiema atskleidžia tikrąją nuvedimo sistemos kokybę: užšalęs įlajos ar ledas latake gali sustabdyti vandens nuvedimą. Dažniausiai tai rodo per mažą nuolydį arba trūkstamą avarinį nuvedimą. Sprendimai: šildomos įlajos, vidinis nuvedimas ir iš anksto atlikta apžiūra prieš žiemą. Pasirinkimai priklauso nuo stogo dydžio ir klimato sąlygų: didesniuose stoguose dažnai pasirenkamas vidinis nuvedimas, o mažesniuose - išorinis su papildomomis apsaugomis. Taip pat svarbu užtikrinti šildomus įlajos taškus ten, kur problemos pasikartoja.

Materialai, procedūros ir praktiniai patarimai

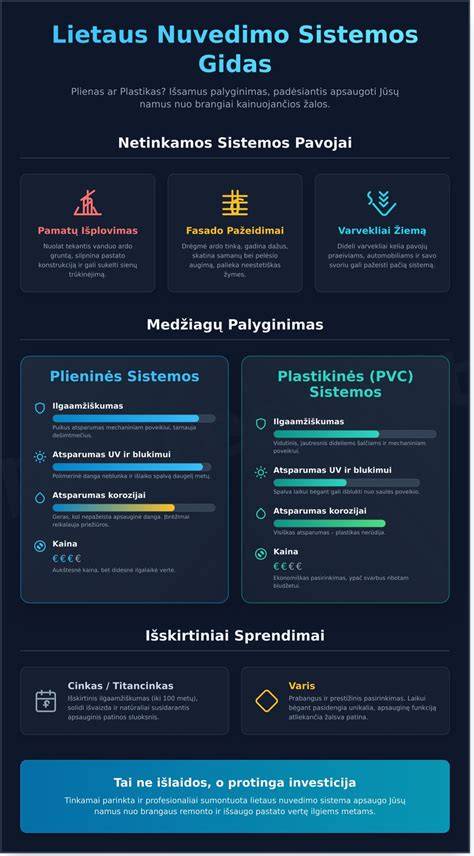

Lietuvoje lietaus nuvedimo sistemos komponentai gali būti plastikiniai, cinkuoti, variniai ar cinkuoti plieniniai. Medžiagos plečiasi skirtingai priklausomai nuo temperatūros, todėl svarbu laikytis gamintojo rekomendacijų dėl sklandžios jungimo technikos ir sandarumo. Latakų nuolydis dažnai rinkoje nustatomas apie 2,8 mm per 1 m, o latakų aukštis ir įlajų skaičius turi būti pritaikyti prie efektyvaus stogo ploto. Latakai turi būti tvirti ir tinkamai tvirtinami kas 0,5-0,6 m, o šalia piltuvų - papildomi laikikliai. Jei dangos jau senos ar stogas keičiamas, tai dažnai būtina kartu keisti ir įlajas, kad užtikrinti vientisą hidroizoliaciją ir tinkamą nutekėjimą.

Perkaitusio stogo latakai neturėtų būti per arti įlajos; lietvamzdžių ir latakų skerspjūvio plotai turi būti pagrįsti skaičiavimais, o įlajos turi būti įrengtos žemiau aplinkinio paviršiaus, kad vanduo nuolatos tekėtų į jas. Retai kada vienai įlajai galima užtikrinti visą apkrovą - todėl svarbu turėti avarinį nuvedimą ir keisti įlajas bei koreguoti nuolydžio schemą, jei reikia. Planuojant nuvedimo sistemą, būtina įvertinti ne tik vidutinį, o intensyvų lietų laiką, kai apkrova yra didžiausia.

Praktiniai patarimai dėl įrengimo ir priežiūros

• Kiek įlajų reikia: dažniausiai vienam stogo plotui reikia kelių įlajų; vienos įlajos nepakanka užtikrinti patikimą nuvedimą.
• Parhapnės išleistuvės: dažnai naudojamos kaip avarinis nuvedimas, o pagrindinis nuvedimas - vidinis ar išorinis, priklausomai nuo stogo dydžio ir architektūros.
• Rangos ir montavimas: laikikliai tvirtinami kas 0,5-0,6 m, papildomi laikikliai ties piltuvais ir jungtimis, ypač ten, kur numatomas sniego ir ledo svoris.
• Priemonių sąnaudos: priklauso nuo įlajų skaičiaus, sifoninės ar paprastos sistemos, ar darbai atliekami kartu su dangos keitimu.

Planuodami lietaus nuvedimo sistemą, nepamirškite apie tinkamą išleidimo vietą, avarinį nuvedimą ir tinkamą įlajų išdėstymą. Teisingai apskaičiuotas efektyvus stogo plotas ir atitinkamas latakų bei lietvamzdžių skerspjūvis užtikrina ilgaamžiškumą ir apsaugą pamatus bei fasadą nuo lietaus vandens.

Dažniausiai užduodami klausimai

1. Kiek lietvamzdžių reikia? - Paprastai vienam lietvamždžiui užtenka apie 10 m latako arba 80-100 m² stogo ploto; į didesnius stogus verta įrengti kelių lietvamzdžių.
2. Kokie laikikliai tvirtinami ir kaip dažnai juos reikia keisti? - Paprastai kas 0,5-0,6 m; apie sankirčių vietas papildomi laikikliai; nuolydžio ir dėl šalčio sąlygų laikyklių tankis gali būti didesnis.
3. Ką daryti, jei įlajos „užsikemša“ palaikius lietui? - Reikia reguliariai prižiūrėti purvą aplink įlajas, valyti gaubtus, tikrinti avarinį nuvedimą ir atlikti praplovimą, kad vanduo vėl galėtų tekėti sklandžiai.

Kainodara ir projektavimas

Užsienio ir vidaus sprendimai priklauso nuo įlajų skaičiaus, pasirinktos konstrukcijos (vidinis ar išorinis nuvedimas), ar naudojama sifoninė sistema, ar ar dangos keitimas vykdomas kartu su įlajomis. Bendroji kainodara priklauso nuo nuvedimo ilgio, vamzdžių skaičiaus, laikiklių ir piltuvų kiekio. Tiesioginė išlaidų suma priklauso nuo to, ar įrengiama avarinis nuvedimas, ar reikia naujų įlajų, ar pertvarkomas nuolydžio planas. Paprastai kaina didėja su įlajų skaičiumi ir jų pralaidumu, su papildomais projekto reikalavimais ir kartu vykdomais darbais.

Apibendrinimas

Teisingai suplanuotas lietaus nuvedimo sprendimas apsaugo namo pagrindus ir fasadą nuo vandens poveikio. Svarbiausia - įlajos vieta, avarinis nuvedimas, tinkamas nuolydis, nuostatų atitikimas gamintojo rekomendacijoms ir kruopšti priežiūra, ypač rudens ir pavasario laikotarpiu. Nė vienas mažas stogas negali būti paliktas be tinkamos nuvedimo sistemos, o papildomas įlajų skaičius užtikrina didesnį saugumą ir atsparumą lietaus ir sniego apkrovoms.
