Topografija tiria Žemės paviršiaus formas ir objektus, juos fiksuoja bei perkelia į žemėlapius ir planus, kuriais remiasi statybų, urbanistikos ir žemėtvarkos specialistai. Nuo pirmųjų XVI a. žemės matavimų iki LIDAR ir dronų technologijų šis mokslas keitėsi kardinaliai, tačiau jo tikslas išliko tas pats: tiksliai atvaizduoti vietovę. Kas iš tikrųjų skiria topografiją nuo geodezijos ar kartografijos? Ir kodėl topografinis planas Lietuvoje yra privalomas dokumentas prieš pradedant bet kokią statybą?
Kas yra topografija: apibrėžimas, kilmė ir skirtingos reikšmės
Topografija apima Žemės paviršiaus matavimą, aprašymą ir vaizdavimą planuose. Ji fiksuoja reljefo formas, pastatus, vandens telkinius, augaliją ir inžinerinius tinklus, todėl topografiniai duomenys sudaro pagrindą statybų projektavimui, teritorijų planavimui ir žemėtvarkai. Terminas kilęs iš graikų kalbos: topos (vieta) ir grapho (rašau, vaizduoju). Pažodžiui tai reiškia „vietos aprašymą”, ir būtent ši prasmė nepakito nuo antikos laikų.
Nors dažniausiai topografija siejama su geodezija ir kartografija, terminas vartojamas ir kitose srityse. Medicinoje jis apibūdina organų erdvinį išsidėstymą kūne, karyboje reiškia orientavimąsi vietovėje pagal žemėlapius ir kompasą. Valstybiniame patentų biure puslaidininkinių gaminių topografija registruojama kaip atskiras intelektinės nuosavybės objektas.
Topografija geodezijoje ir kartografijoje
Geodezinė topografija orientuota į tikslų Žemės paviršiaus reljefo fiksavimą, pastatų, komunikacijų ir kitų objektų padėties nustatymą. Surinkti duomenys pateikiami topografiniuose planuose bei žemėlapiuose, kur kiekvienas objektas vaizduojamas standartizuotais sutartiniais ženklais. Topografija ir kartografija glaudžiai susijusios, tačiau atlieka skirtingas funkcijas: topografas atlieka lauko matavimus ir fiksuoja vietovės detales, o kartografas šiuos duomenis transformuoja į vizualiai aiškų žemėlapį. Topografinė nuotrauka yra būtinas pirmasis etapas prieš bet kokį kartografinį darbą. Piargiame praktiškai topografinė nuotrauka atliekama prieš statybų projektavimą, teritorijų planavimą ar inžinerinių tinklų tiesimą, kai reikia tikslių vietovės duomenų.
Topografija medicinoje ir kituose kontekstuose
Medicinoje šis terminas apibūdina organų ir kūno struktūrų erdvinį išsidėstymą. Topografinė anatomija padeda chirurgams tiksliai orientuotis operacijų metu, nes kiekvienas organas turi apibrėžtą padėtį gretimų struktūrų atžvilgiu. Ragenos topografija oftalmologijoje matuoja ragenos paviršiaus kreivumą ir leidžia diagnozuoti astigmatizmą ar keratokonusą. Širdies topografija kardiologijoje apibūdina širdies padėtį ir santykį su plaučiais, diafragma bei stambiaisiais kraujagyslių kamienais krūtinės ertmėje. Karo topografija apima orientavimąsi vietovėje, žemėlapių skaitymą, azimutų skaičiavimą ir koordinačių nustatymą.
Topografijos praktika Lietuvoje ir pasaulyje
Lietuvoje karo topografija dėstoma Generolo Jono Žemaičio Lietuvos karo akademijoje ir Lietuvos šaulių sąjungos mokymuose. Be to, Valstybinis patentų biuras registruoja puslaidininkinių gaminių topografiją kaip atskirą intelektinės nuosavybės objektą, saugantį integrinių grandynų erdvinę struktūrą. Nuo apibrėžimų pereikime prie praktikos: kokie metodai naudojami topografiniams duomenims rinkti?
Topografijos metodai: nuo antžeminių matavimų iki LIDAR ir dronų
Topografijos metodai evoliucionavo nuo rankinio matavimo su teodolitais iki moderniausių GNSS, LIDAR ir dronų sistemų. Tikslumas išaugo iki centimetrų lygio, o lauko darbų trukmė sumažėjo. Antžeminiai metodai: menzulinė, tacheometrinė ir teodolitinė nuotrauka. Menzulinė nuotrauka laikoma vienu seniausių topografinių metodų; rankinis darbas reikalauja daug laiko, todėl ši technika dabar retai naudojama. Tacheometrinė nuotrauka pakeitė menzulinę: elektroninė totalinė stotis vienu metu matuoja ir atstumus, ir kampus, duomenys kaupiasi skaitmeniniu formatu ir tiesiogiai keliauja į kompiuterines sistemas. Teodolitinė nuotrauka paremta kampų matavimu teodolitu ir paprastai derinama su atstumo matavimais; ši technika šiandien naudojama retai, bet principai išlieka integruoti moderniuose tacheometruose.
Aerofotogrametrija, GNSS, LIDAR ir dronų technologijos keičia duomenų rinkimą. Aerofotogrametrija remiasi užfiksuojamu foto užuomazgų ratu; nuotraukos gaminamos iš oro, kur iš persiklojančių nuotraukų kuriami ortofotoužrėdiniai žemėlapiai ir skaitmeniniai reljefo modeliai (DEM). GNSS leidžia nustatyti taško koordinates centimetrų tikslumu realiu laiku, kai taikomas RTK režimas. LIDAR skenuoja paviršių lazeriu, kuriant detalų 3D taškų debesį. Dronų fotogrametrija sujungia aero- fotogrametrijos ir LIDAR privalumus: bepiločiai orlaiviai leidžia greitai apmatuoti didelius plotus ir kurti trimatės vizualizacijas. Praktinį tokio metodo taikymą iliustruoja 3D topografinė nuotrauka, kai vienu skrydžiu surenkama pakankamai duomenų detaliam teritorijos modeliui parengti.
Topografinis žemėlapis ir planas: skaitymas ir praktinis naudojimas
Surinkti topografiniai duomenys pateikiami dviem pagrindinėmis formomis. Topografinis žemėlapis vaizduoja didelius plotus smulkiu masteliu (pvz., 1:10 000 ar 1:25 000), todėl jame matomas bendras reljefo pobūdis. Topografinis planas rengiamas stambiu masteliu (1:500, 1:1000, 1:2000) ir fiksuoja kiekvieną pastatą, inžinerinį tinklą bei reljefo detalę nedideliame plote. Kontūrinės linijos, izohipsės jungia taškus su vienodu aukščiu virš jūros lygio; kuo arčiau vienos kitos linijos, tuo statesnis šlaitas. Mastelis nurodo, kiek kartų sumažintas vaizdas plane. Lietuvoje dažniausiai rengiami 1:500, 1:1000 ir 1:2000 mastelio topografiniai planai, o konkretų mastelį lemia projekto paskirtis ir reikalingas detalumas. Pastatai, keliai, vandens telkiniai, augalija ir inžineriniai tinklai plane vaizduojami standartizuotais sutartiniais ženklais. Lietuvoje naudojami simboliai atitinka kartografinius standartus, todėl bet kuris geodezininkas ar projektuotojas gali vienareikšmiškai perskaityti kitų specialistų parengtą planą.
Topografinio plano svarba statyboje, žemėtvarkoje ir urbanistikoje
Lietuvoje topografinis planas privalomas rengiant statinio projektą: jis fiksuoja esamus pastatus, inžinerinius tinklus, reljefą ir sklypo ribas. Be šių duomenų projektuotojas negali tiksliai nustatyti statinio vietos, požeminių komunikacijų trasų ar vertikalaus planavimo sprendinių. Žemėtvarkoje topografinis planas naudojamas sklypų formavimo ir pertvarkymo projektams rengti, taip pat kadastrinių matavimų duomenims tikslinti. Teritorijų planavime jis sudaro pagrindą tiek detaliesiems, tiek bendriesiems planams, todėl urbanistai gali vertinti užstatymo intensyvumą ir infrastruktūros galimybes. Topografinis planas galioja ribotą laiką: keičiantis infrastruktūrai ar iškasant gruntą, duomenys netenka aktualumo ir planą būtina atnaujinti. Dėl to statybų projektuose dažnai atliekama pakartotinė išpildomoji geodezinė nuotrauka, fiksuojanti faktinius pokyčius vietovėje.
Topografijos istorija: Lietuva ir pasaulis
Topografijos istorija prasidėjo Valakų reformos laikais XV-XVI a., kai buvo siekiama pertvarkyti žemėvaldą ir pradėti taikyti standartizuotus matavimo vienetus. Lietuvoje šis procesas laikomas vienu iš pirmųjų sisteminių žemės matavimų įvykių. Pasaulio mastu XVI a. Philippus Apianus sudarė detalų Bavarijos topografinį žemėlapį; XVII-XVIII a. Cassini šeima Prancūzijoje naudojo trianguliacijos metodą kuriant pirmąjį visos valstybės topografinį žemėlapį. XIX a. iškilo nuotraukos iš oro balionų, kuriant aerofotogrametrijos pagrindus. XX-XXI a. didelį posūkį lėmė palydovinė geodezija, GPS, LIDAR ir bepiločiai orlaiviai. Duomenų rinkimo greitis ir centimetrinis tikslumas tapo standartu civiliniuose ir kariniuose projektuose visame pasaulyje. Lietuvoje šiuolaikinė erdvinių duomenų sistema apima visą šalies teritoriją su LIDAR duomenimis ir GIS įrankiais, prieinamais Geoportal.lt platformoje, o reljefo modeliai naudojami architektūroje, statiniuose, aplinkosaugos darbuose ir žemėtvarkoje.
Topografijos praktika šiandien: įrankiai, standartai ir duomenų panaudojimas

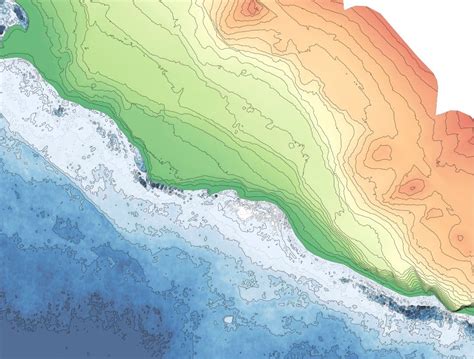

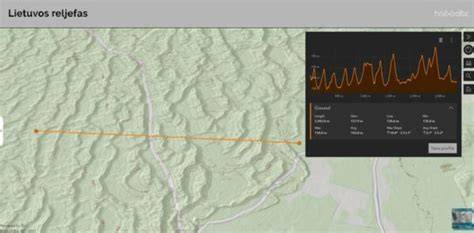

Didelis įrankių pasirinkimas leidžia topografams rinkti duomenis koordinačių sistemose, kuriose visus objektus vaizduoja standartizuotais ženklais. Modernios technologijos, tokios kaip fotogrametrija, RADAR, LIDAR leidžia rinkti, apdoroti ir saugoti detalius duomenis apie reljefą. Sukaupti duomenys apdorojami ir kuriamas reikiamo detalumo skaitmeninis reljefo modelis SRM (DTM - Digital Terrain Model). Skaitmeniniai modele naudojami rastriniai arba TIN (Triangulated Irregular Network) formatai, kurie leidžia laikyti skirtingo detalumo duomenis ir įgalina automatizuotą modelių generavimą. Skaitmeniniai interaktyvūs žemėlapiai leidžia pritaikyti vaizdavimo metodus realiu laiku ir atsižvelgti į naudotojo poreikius bei mastelį. Lietuvos reljefo duomenų paslauga „DTM-LT 1 m“ įtraukiama į ArcGIS Living Atlas of the World, o duomenys siūlomi per ArcGIS platformą naudoti įvairiuose projektuose.
Reljefo duomenys plačiai taikomi architektūros ir statinių projektavimo veiklose, vertinant projektinius pasiūlymus dar nepradedant tikslių geodezinių sklypo aukščių matavimų. Pritaikymo spektras apima paviršiaus nuotėkio tyrimus, žemės ūkio sprendimus, archeologiją ir kraštovaizdžio planavimą. Galiausiai topografinių planų ir nuotraukų laikymas bei atnaujinimas yra svarbi praktikos dalis, užtikrinanti tinkamą tikslumą ir teisines reikšmes projektavimo etapuose.
Instrukcijos skaityti topografinį žemėlapį
- Pradėkite nuo kontūrinių linijų (izohipsių) - jos jungia taškus su vienodu aukščiu virš jūros lygio.
- Mažesnis skirtumas tarp izohipsių rodo lygų reljefą, didesnis - stačias šlaitas.
- Mastelių pasirinkimas nulemia realius atstumus - 1 cm plane gali atitikti kelias metrus žemėje priklausomai nuo mastelio.
- Pastatai, keliai, vandens telkiniai ir inžineriniai tinklai rodomi pagal standartinius sutartinius ženklius.
- Stambaus mastelio planai (1:500, 1:1000) suteikia daugiau detalių ir yra pradiniai žingsniai projektuojant.
Topografija Lietuvoje: reikšmė ir praktinis įsipareigojimas
Topografinis planas yra privalomas dokumentas statinio projektui Lietuvoje: jis fiksuoja esamus pastatus, inžinerinius tinklus, reljefą ir sklypo ribas, o be jo sunku tiksliai nustatyti vietos ir trasų detales. Planas taip pat naudojamas sklypų formavimui, teritorijų planavimui ir kadastrinių matavimų tikslinimui. Keičiantis infrastruktūrai ar gruntui, duomenys praranda aktualumą, todėl dažnai atliekama pakartotinė išpildomoji geodezinė nuotrauka. Topografiniai planai gali būti rengiamų inžinerinių projektų dalis ir galioja vienerius metus, o jei per laikotarpį įvyksta pokyčių - reikia naujo derinimo. Taip pat pažymima, kad sklypo paskirtis gali būti keičiama siekiant plėtoti ar pertvarkyti teritoriją, o nuosavybės teisės dokumentai turi būti sutvarkyti prieš planų rengimą.
Karas ir topografija Lietuvoje
Karinė topografija Lietuvoje yra dalis švietimo Lietuvos karo akademijoje ir šaulių sąjungos mokymų, o geodeziniai duomenys laikomi svarbiu pagrindu sprendimų priėmimui taktiniams veiksmams ir teritorijų valdymui.
Topografijos ateities tendencijos
Naujausios technologijos, tokios kaip LIDAR, fotogrametrija ir dronai, dar labiau pagerina paviršiaus matavimo tikslumą, spartina aikštelės įrangos įrengimą ir leidžia dinamiškai atnaujinus žemėlapius. Reljefo duomenų paslaugos, integruotos į GIS aplinkas, suteikia kaupiamų duomenų prieigą projektų rengėjams ir naudotojams, tokiu būdu pagerindamos sprendimų kokybę ir efektyvumą.
Naudojant topografinius duomenis ir šiuolaikines GIS paslaugas, galima užtikrinti tikslius projektavimo sprendimus, įvertinti sklypų ribas, reljefą ir inžinerinių tinklų išsidėstymą. Topografija - tai geodezijos šaka, laikoma jungiamąja grandimi tarp globalių matavimų ir galutinio kartografinio produkto. Jo tikslas išlieka tas pats: tiksliai atvaizduoti vietovę, kad būtų galima priimti geriausius sprendimus statyboje, žemėtvarkoje ir urbanistikoje.
