Plastikiniai vamzdžiai, ypač pagaminti iš PVC (polivinilchlorido), tapo populiari ir patikima medžiaga įvairioms vandentiekio, nuotekų ir kitoms sistemoms. Dėl savo ilgaamžiškumo, atsparumo korozijai ir lengvo montavimo, PVC vamzdžiai plačiai naudojami tiek buitiniuose, tiek pramoniniuose objektuose.
Kas yra PVC-U plastikiniai vamzdžiai?
PVC-U plastikiniai vamzdžiai yra skirti šalto vandens tiekimo bei paskirstymo sistemoms įrengti. Tai mažo svorio, atspari rūdims ir daugeliui cheminių junginių bei labai tvirta klijuojamo vamzdyno sistema. PVC-U vamzdžiai montuojami tiek buityje, tiek pramonės šakose, o sistemos įrengimas paprastas ir greitas, tuo pačiu užtikrinantis patikimus sujungimus. Visi gaminiai atitinka privalomus EN grupės standartus. Jei sistema sumontuota tinkamai, ji gali tarnauti daugiau nei 50 metų.
PVC-U techniniai parametrai
- Medžiagos tankis: 1,4 g/cm³
- Stipris tempiant: 55 N/mm²
- Lūžis pailgėjus: >30%
- Atsparumas mechaniniam poveikiui: nekilak J/m² (230)
- Lankstumo modulis: 3000 N/mm²
- Šiluminis plėtimosi koeficientas: 0,08 mm/m°C
- Maks. darbo temperatūra: 60°C
- Minkštėjimo temperatūra: >76°C (VST/B 50)
- Įgeriamumas: <4 mg/cm³
- Max slėgis: 16 bar
PVC-U savybės ir privalumai
- Aukštas atsparumas korozijai ir chemijai
- Mažas šiluminis laidumas
- Žemas svoris ir lengvas montavimas
- Ilgalaikė patvarumas (apytiksliai 50 metų)
- Galimi įvairių dydžių ir tipų vamzdžiai
- Patraukli kaina
Montavimo procesas: klijavimas PVC-U klijuojamais vamzdžiais
PVC-U klijuojami vamzdžiai skirti šaltam vandeniui. Maksimali skysto agento temperatūra - ne aukštesnė nei 60°C, maksimalus slėgis - ne daugiau kaip 16 atmosferų. Montavimo metu klijavimas vykdomas chemiškai aktyvių klijų technologija, kuri sujungia vamzdžius ir fiksuoja detales. Proceso rezultatas - dvigubai tvirtesnė vamzdyno sienelė sujungimo vietoje. Prieš klijavimą paviršius turi būti švarus ir sausas, o klijus būtina sumaišyti ir nedelsiant naudoti, nes jų galiojimo laikas trumpas (apie 4 min. 20°C ir 1 min. 40°C).
Iš esmės klijai išgaruoja ir klijuojamos sienelės tirpdamos, todėl yra reikalingas silikoninis tepalas ir tinkama įmonių instrukcija dėl įmovų bei movų paruošimo. Prieš įmontuojant būtina patikrinti, ar tinkama gamykloje pritvirtintų sandariklių padėtis ir ar jie nesugadinti. Montuojant PVC vamzdžių sistemą, nuotekų tekėjimo kryptis privalo būti nukreipta į įmovą. Didesnio diametro kaip D150 vamzdžiai ir fitingai turi būti klijuojami 2 žmonių ir su mechaniniais įrankiais.
Prieš suklijavimą užtepta laiką, į galutinę padėtį vamzdžiai pritvirtinami tik po 10-12 valandų. Po 24 valandų nuo suklijavimo sistema gali būti užpildyta vandeniu ir išbandyta, bandymo slėgis neturi viršyti 1,5 x PN lygio. Po montavimo - kontrolė ir prireikus papildomi nustatymai. Ilgainiui klijai išgaruoja, o sienelės susimaišo, todėl sujungimas tampa vientisas.
Klijavimo paruošimas ir sauga
Saugumo priemonės naudojant klijus ir valiklį apima laikymą nuo atviros ugnies, nerūkimą, odo ir akių apsaugą, bei vengimą įkvėpti garų. Degačios medžiagos turi būti laikomos atokiai nuo ugnies, o darbo metu reikalaujama vengtis kontakto su oda ir akimis.
Vidiniai PP nuotekų vamzdžiai
Vidaus nuotekų vamzdžiai ir jungiamosios detalės dažnai gaminami iš polipropileno (PP) pagal LST EN 1451-1 standartą ir skirti neslėginėms buitinės kanalizacijos sanitarinėms sistemoms sujungti. Įrengiant sistemą svarbu užtikrinti apsaugą nuo užšalimo ir tinkamą jungčių montavimą. Įrengiant kanalizacijos sistemą, išoriniai nuotekų vamzdžiai ir HDPE vamzdynai dažnai naudojami lauko dalims, o PP - vidaus dalims.

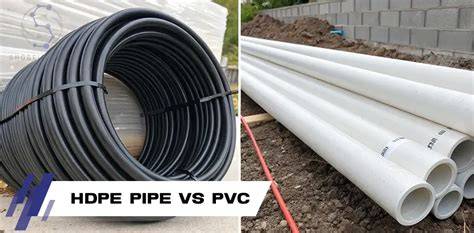

Outdoor PVC vs HDPE nuotekų vamzdžiai
PVC vamzdžiai lauko nuotekoms dažnai žymimi oranžine spalva ir turi SN4 arba SN8 standumo klases. Jie atlaiko tam tikrą dirvožemio spaudimą, o įrengimai turi būti įvesti į gruntą užšalimo zonų link, su ilgesniu šilumos izoliacijos ar po žeme. PVC-U gaminiai dažnai siūlomi monolitiniai arba trisluoksniai su tarpiniais sluoksniais iš porėtos PVC-U. Gofruoti PVC vamzdžiai laikomi dėl jų stiprumo ir atsparumo dirvožemio spaudimui - dydžiai dažnai didesni nei 315 mm.
Lauko nuotekų PVC vamzdžių montavimas
Montavimas lauke turi užtikrinti, kad vamzdžiai būtų klojami 0,8-6,0 m gylyje priklausomai nuo SN klasės. SN4 klasės vamzdžiai skirti įrengti iki 6 m gylyje, SN8 - iki 8 m. Lauko vamzdžiai dažomi oranžine spalva, siekiant jų lengviau aptikti kasant ar remontuojant. Vamzdžių šoninės jungtys dažnai turi varpus ir guminius sandariklius. Montuojant būtina naudoti silikoninį tepalą ir įsirengti 10 mm tarpinę tarp įmovo ir movos, kad kompensuotų plėtimosi svyruojant temperatūrai.
HDPE vamzdžiai išoriniam tinklui
HDPE vamzdžiai - išilgai išlietas polietilenas, atsparus rūgštims, šarmams ir cheminėms medžiagoms. Jie gali atlaikyti didesnes apkrovas ir pasižymi ilgaamžiškumu - iki 50 metų. Suvirinimas užpakaliniu būdu arba elektrofuzinis suvirinimas naudojamas pritvirtinti gofruotus ir plonus tunelius. Įrengiant išorinį tinklą, gofruoti HDPE vamzdžiai tinka didesniems skersmenims, o profiliuoti vamzdžiai turi gerą žiedo standumo santykį su mechaniniu atsparumu, tuo pačiu suvartojant mažiau medžiagos.
SVARBIAUSI PARAMETRAI IR RINKIMOSI PRINCIPAI
- Medžiaga: PVC-U ar PP (vidaus) vs HDPE (išorinis tinklas)
- Stiprumo klasė ir montavimo gylis SN4, SN8
- Sandarinimo sistema: guminis žiedas arba jungtinis sandarinimo žiedas
- Šiluminis plėtimasis ir temperatūros eksploatavimo rėžimai
- Dydžiai ir ilgiai: nuo 0,5 m iki 12 m sekcijų, skersmenys nuo 32 iki 110 mm vidaus sistemoms
Ventiliacija ir oro ventiliai
Ventiliacijos sprendimai - vakuuminiai oro ventiliai ir savaime atsiveriantys nuotekų vožtuvai - užtikrina, kad sistema išlaikytų vienodą slėgį ir išvengtų nemalonaus kvapo. Oro ventilių vietos turėtų būti lengvai prieinamos, o temperatūros diapazonas aplinkoje - nuo -20°C iki +60°C. Ventiliai montuojami ant vamzdžių iki 110 mm skersmens.
Latentinės sąlygos - lietaus nuotekų tinklas Vilniuje ir Lietuvoje
Lietuvos klimatas reikalauja efektyvaus lietaus nuotekų tinklo plano: nuotekų tinklai turi būti įrengiami prieš naudojant aplinką ir įrengiant kitas inžinerines sistemas. Lietaus nuotekų tinklų montavimas gali būti autonominis arba dalinai integruotas į centralizuotą tinklą, priklausomai nuo vietos ir galimybių. Papildomi sprendimai: laistymo sistema, filtravimo ir valymo įrenginiai, infiltravimo blokai, laikymo talpyklos ir kt.
Vamzdžiai lietaus nuotekoms gali būti PVC arba HDPE. Labiau sudėtingose vietose gali būti naudojami ir išoriniai gofruoti HDPE vamzdžiai dėl jų atsparumo mechaniniam poveikiui ir temperatūros svyravimams. Svarbu projektavimo etape apgalvoti vietą, kur bus išleidžiamas lietaus vanduo, taip pat ar jį naudoti drėkinimui ar kitoms reikmėms, arba tiesiog nukreipti į centralizuotą įrenginių tinklą ar tvenkinį.
Praktiniai patarimai montuotojams
- Vandens nuotėkio kryptis turi būti nukreipta į įmovą.
- Laikykitės 1-2% statinio nuolydžio ilgo vamzdžio atkarpose, kad užtikrintumėte nuotekų pašalinimą ir vengiate stagnacijos.
- Neaktyvuokite nuotekų šalinimo sistemų be tinkamų bandymų ir patikrinimų.
- Jei planuojama centralizuota nuotekų sistema, derinkite projektą su vietine nuotekų administracija ir laikykitės STR reglamentų.
- Nespaudžiamos jungtys, nereikia pernelyg griežtai įtempinėti movų - leiskite sistemai plėstis kartu su temperatūra.
Kaip pasirinkti vamzdžių tipą išorinėms nuotekoms?
PVC vamzdžiai išorinei nuotekų funkcijai pasižymi atsparumu dilimui, lengvu svoriu, plačiu naudojimu ir lengvu montavimu. Trūkumai apima jų jautrumą žemoms temperatūroms, smūgiams ir UV spinduliams; tačiau šiuolaikinės technologijos gali sumažinti šiuos trūkumus. HDPE vamzdžiai turi didesnį atsparumą chemijai, ilgesnį tarnavimo laiką, bet kai kuriais atvejais - aukštesnę kainą ir sudėtingesnį montavimą. Pasirinkimą lemia vietos sąlygos, grunto sudėtis ir klimatas.
Vertinimo ir priežiūros gairės
Įrengiant lietaus nuotekų tinklą, svarbu pasiruošti vietai, į kurią bus išleidžiamas vanduo. Lankstus planas, papildomi filtravimo ir infiltravimo sprendimai gali užtikrinti, kad lietaus vanduo bus efektyviai panaudotas arba tinkamai išvalytas prieš įsiskverbimą į gruntą. Nuotekų valymo įrenginių tinkama priežiūra ir periodiniai patikrinimai užtikrina ilgaamžiškumą ir mažina gedimų riziką.
Projektavimo, įrengimo ir įrašo laikas
Kartu su BIM technologijų pagalba galima sukurti išsamius projektus, kurie užtikrina ilgaamžį veikimą ir lengvą vėlesnę renovaciją. Duomenys apie nuotekų tinklą laikomi viso pastato gyvavimo laikotarpiu, kas leidžia lengvai atnaujinti sistemą. Priežiūra būtina, nes netinkamai prižiūrimas įrenginys gali prarasti funkcionalumą ir sukelti nemalonų kvapą ar triukšmą.
