Gipskartonio konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus.
Pradinis planavimas ir pagrindai
Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus angos, bei karkaso atsparumą apkrovoms (taip pat ir konsolinėms) didinantys elementai. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Savaime suprantama, metalinio karkaso montavimui reikės atitinkamų profilių. Nuo šių aplinkybių priklauso profilių tipas bei papildomų tvirtinimo detalių ir kitų medžiagų kiekiai.
- Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (W wand - siena, D Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį.
- Profilių storis turi būti pakankamas, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų ir laikytų skardvaržčias bei kitas tvirtinimo detales.
- Karkaso ertmė užpildoma izoliacine medžiaga, priklausomai nuo statybinės fizikos reikalavimų. Garso izoliacijai pagerinti ant perimetrinių UW profilių ir kraštinių CW profilių nugara tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo.
Perimetriniai ir statramsčiai, ilginimai
Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo) kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm. Ne monolitiniams konstrukciniams elementams naudojami pagrindui tinkami tvirtinamo elementai. Tvirtinant perimetrinį UW profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas - 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
- Pertvarų gali būti įvairių tipų, tarp jų ir instaliacinės pertvaros, kuomet viduryje paliekamas tarpas vamzdžiams. Taip pat ištisinio profilio ilgio trukmės gali būti ilgintos, naudojant suleidimą į kitą, sudūrimą ar papildomą CW/UW profilį.
- Rankdarbiai ilginimams: UA profilių jungti nerekomenduojama, bet kartais tenka atverti angas - galima daryti dviem būdais: 1) du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu; 2) platesni profiliai (75-150 mm) turi dvi eiles skylių, jungimas atliekamas apačioje ir viršuje po 2 varžtus iš kiekvienos eilės (4 varžtai).
- Jeigu reikia angų instaliacijai plokščių plokščių pločiai, galima atverti papildą, priklausomai nuo profilio pločio: 5 cm pločio CW profiliuose galima atverti vieną papildomą angą (plotis 3 cm, aukštis 5 cm).
Angos, šešėlinės ir slydimo siūlės
Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos ir jose montuojamos inkarinės pakabos ar traversai, pertvarų profiliuose papildomos angos nerekomenduojamos. Deformacinės arba slydimo siūlės yra būtinos dėl skirtingų medžiagų atsako į drėgmės ir temperatūros pokyčius. Pastato konstrukcinės deformacinės siūlės būtina atkartoti naujai montuojamoje metalinio karkaso konstrukcijoje. Gipskartonio plokštės turi būti atskirtos nuo kitų konstrukcijų (mūro, betono, medžio) naudojant Deformacinę juostą Knauf Trenn-Fix suformuojant mažai pastebimą slydimo siūlę. Juosta klijuojama ant lygaus pagrindo prieš plokščių montavimą, paliekamas 5 mm tarpas tarp plokštės krašto ir sienos, tarpas užglaistomas siūlių glaistu.
Lubos, slydimo ir šešėlinės siūlės
Lubos dažnai montuojamos su gipskartonio plokštėmis dėl paslėptų komunikacijų. Prieš tvirtinant karkasą prie lubų, patikrinama jų būklė. Sumontavus pagrindinius profilius, montuojami apatiniai montavimo profiliai. Lubų karkasas gali būti su sluoksniuotas - skirtingoms plokščių sluoksniams naudojamos perstumdomos sandūros pagal klijavimo schemą. Geriausia - įrengti slydimo siūles luboms, ypač dideliems plotams. Antrasis variantas - slydimo jungtys su sandūros juostomis. Knauf Trenn-Fix juosta užklijuojama prie UD profilio ir dengiamas Knauf Trennwandkitt sandarinamąja mastika. Po plokščių sumontavimo siūlė užpildoma glaistu 3-5 mm atstumu nuo juostos.
Montavimo technologija ir medžiagos skaičiavimas
Gipskartonio pertvaros, montuojamos ant CW ir UW plieninių profilių karkaso, yra paprastas, greitas ir universalus sprendimas formuoti vidaus sienas tiek naujose, tiek renovuojamose patalpose. Pertvaros montuojamos iš cinkuoto plieno profilių, prie kurių iš abiejų pusių sukamos gipso kartono plokštės, o tarpus dažnai užpildo mineralinė vata. Ši sistema tinka tiek sausose, tiek drėgnesnėse patalpose, jei pasirenkamos drėgmei atsparios plokštės. Be to, tokiuose sienose patogu paslėpti elektros ir kitus inžinerinius tinklus, o paviršius tinkamas dažymui ar tapetavimui.
Orientacinės išeigos vienam kvadratiniam metrui pertvaros (pagrindinės medžiagos):
- Vertikalus CW profilis - 1,8 bėginio metro / 1 m².
- Horizontalus UW profilis - 0,7 bėginio metro / 1 m².
- Profilio pločiai: 50, 75 arba 100 mm.
- Pirmam gipso sluoksniui - 9 vnt./m², sukami kas ~75 cm. Dažniausiai naudojami varžtai: 3.5×23, 3.5×25, 3.5×33 arba 3.5×35 mm.
- Antrajam sluoksniui - 24 vnt./m², sukami kas ~25 cm.
- Medsraigtis su kaiščiu - 1.5 vnt./m²; dažniausiai 6×35, 6×40, 6×60 mm.
Jei pertvaros montuojamos ant šildomų grindų, kaiščių naudojama mažiau. Į karkaso tarpus Dedama mineralinė vata, pagerinanti garso bei šilumos izoliaciją. Sumontavus pirmą gipso kartos sluoksnį, rekomenduojama užglaistyti siūles. Tinkamai parinktos medžiagos ir apgalvotas montavimas leidžia gipskartonio pertvaroms tarnauti ilgai, išlaikyti stabilumą ir užtikrinti patogų patalpų mikroklimatą.
Langai, įterpimai ir energinė nauda
Šiuolaikiniai pastatų energetiniai parametrai reikalauja geros šilumos izoliacijos. Vienas iš būdų užtikrinti palankius parametrus - langų montavimas termoizoliaciniame sluoksnyje. Sistema gali būti naudojama tiek naujose statybose, tiek renovuojant esamus pastatus, ir yra suderinama su įprastais langų profiliais bei medžiagomis įvairių dydžių.
MTF SYSTEM ir termoprofiliai
MTF SYSTEM (Mounting Thermal Frame) - modulinė sistema langų ir išorinių durų montavimui šiltinimo sluoksnyje. Sistema sudaryta iš modulinių termoprofilų iš EPS, kurio tankis apie 150 kg/m³, o šilumos laidumo parametras λ 0,039-0,041 W/(mK). Pagrindiniai moduliai siūlomi trims dydžiams, leidžiantiems langą montuoti 80, 100 arba 120 mm nuo laikančiosios sienos. Montavimui naudojami klijai SOUDASEAL SWI, o išorinė juosta ir Skystos membranos užtikrina žemą Sd parametrą. MTF SYSTEM skirta energiją taupantiems pastatams ir pasyvioms konstrukcijoms.
GFRP ir kitų kompozitų panaudojimas
GFRP kompozitai (stiklo pluoštoarmuotas plastikas) pasižymi stabiliais matmenimis, atsparumu korozijai, šilumaizoliacinėmis savybėmis ir mažu svoriu. Jie naudojami ten, kur reikia didelės apkrovos, geros šilumos izoliacijos, atsparumo oro sąlygoms ir matmenų stabilumo. Svarbu žinoti, kad GFRP sunaudojama mažiau energijos gaminant nei plieną ar aliuminį, o vėliau jai lengvai galima naudoti pakartotinai.
Deformacinių siūlių praktika
Deformacinės siūlės yra būtinos siekiant išvengti įtempių tarp skirtingų medžiagų jungimo vietose. Knauf Trenn-Fix juosta klijuojama prieš plokščių sumontavimą, o po to siūlė užpildoma glaistu. Slydimo siūlės įrengiamos lubų-sienos sandūroje, ypač dideliems luboms, naudojant sandūros juostas. Taip užtikrinamas platus judėjimas konstrukcijoje be matomų įtrūkimų.
Darbo eiga su skaičiavimais ir praktiniais patarimais
Šiuolaikinėje statyboje dažnai montuojamos gipsokartonio lubos - jose galima paslėpti vamzdžius, kabelius ar ortakius. Lubų karkaso konstrukcija priklauso nuo plokščių tipo: standartinis gipsgkt., akustinis gipsgkt., ugniai atsparios plokštės ar Knauf Aquapanel drėgnoms patalpoms. Pasirenkant lubų tvirtinimus, svarbu atsižvelgti į pagrindo tipą. Netinkamai parinkti tvirtinimo elementai gali lemti nestabilumą. Luboms patariama rinktis standžias pakabas, kurios didina stabdymą ir mažina įtrūkimus.
Esamų sienų apkala gali būti įrengiama tiesiogiai pritvirtintomis karkasinėmis konstrukcijomis, naudojant UD ir CD profilius. Pirmiausia pažymimos montavimo ašys, tada į grindų ir lubų dalis įterpiami UD profiliai, o perimetro gulekšniai tvirtinami kas 80-100 cm. Tiesioginiai tvirtinimo taškai prisukami atitinkamais varžtais, laikantis atstumų: 150 cm maksimalus atstumas, ne mažiau kaip 3 detalės vienam profiliui. CD profiliams tvirtinimas atliekamas su LN 9x11 skardvaržčiais.

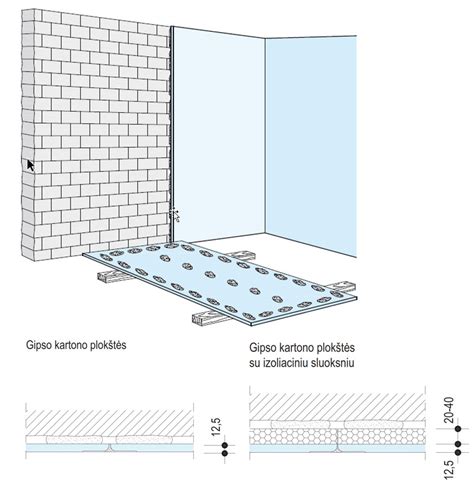

Glaistyba, dailinimas ir paruošimas paviršiams
Po sumontavimo pirmasis plokščių sluoksnis turi būti glaistomas; antrasis sluoksnis - sujungiamas su pirmuoju sluoksniu ir laikomas. Jei pertvara daugiasluoksnė, siūlės glaistui užglaistyti naudojantKnauf Uniflott, nenaudojant armavimo juostos 1-ojo sluoksnio siūlių. Lubos su pertvara gali būti sujungtos slydimo arba šešėlinėmis siūlėmis - rekomenduojama įrengti šešėlines siūles dideliems plotams, kad konstrukcija laisvai judėtų.
Priežiūra ir ilgaamžiškumas
Gipskartonio pertvaros, sumontuotos ant CW ir UW plieninių profilių karkaso, yra lengvos, universalius ir leidžia patalpas išplanavimą atlikti taip, kaip reikia. Kad pertvara tarnautų ilgai, svarbu laikytis visų rekomenduojamų tvirtinimo detalių, profilių pločių ir tarpus bei atsižvelgti į šiuolaikinius energijos parametru reikalavimus.
