PVC ir kiti plastikiniai vamzdžiai šiandien plačiai naudojami nuotekų sistemose dėl savo lengvumo, atsparumo korozijai, paprasto montavimo ir ilgaamžiškumo. Šiame straipsnyje išsamiai aptariami pagrindiniai lenkiški (ir plačiau - Europoje bei Lietuvoje naudojami) nuotekų vamzdžių tipai, jų techninės charakteristikos, medžiagų ypatybės, montavimo reikalavimai ir eksploatavimo apribojimai.
PVC-U (neplastifikuotas PVC) vamzdžiai: aprašymas ir sritis
PVC-U plastikiniai vamzdžiai yra plačiausiai naudojami nuotekų ir šalto vandens tiekimo sistemose. PVC vamzdynai yra vieni plačiausiai naudojamų šiandien: vandens paskirstymas, nuotekų valymas ar drėkinimas žemės ūkyje - tai tik keletas iš daugelio šios universalios medžiagos vamzdynų naudojimo būdų. PVC-U plastikiniai vamzdžiai yra skirti šalto vandens tiekimo bei paskirstymo sistemoms įrengti. Tai mažo svorio, atspari rūdims ir daugeliui cheminių junginių bei labai tvirta klijuojamo vamzdyno sistema.
PVC vamzdynai skirtinami buitinių nuotėkų arba paviršinio lietaus vandens transportavimui iki valymo įrengimų tiek individualiuose projektuose, tiek ir civiliniuose. PVC-U savitakių vamzdynų sistema apima DN 110 - 500 mm skersmens plastikinius vamzdžius ir jungiamąsias dalis.
Medžiagos atsparumas
Neplastifikuotas PVC - tai kieta medžiaga. Jam būdingas itin didelis atsparumas rūgštims ir šarmams, formos stabilumas. Be to, kietas PVC chemiškai atsparus alkoholiams, alyvoms, alifatiniams angliavandeniliams, benzinui ir daugeliui kitų chemiškai agresyvių medžiagų ir junginių. PVC vamzdžiai paprastai tiekiami su žiediniais sandarikliais, pagamintais iš butadienstireninio kaučiuko (su SBR tarpinėmis), kurios nėra visiškai atsparios naftos produktams.
PVC-U techniniai parametrai
| Parametras | Reikšmė |
|---|---|
| Medžiagos tankis | 1,4 g/cm³ |
| Stipris tempiant | 55 N/mm² |
| Lūžis pailgėjus | >30% |
| Lankstumo modulis | 3000 N/mm² |
| Šiluminis plėtimosi koef. | 0,08 mm/m°C |
| Maks. darbo temperatūra | 60°C |
| Minkštėjimo temperatūra | >76°C |
| Max slėgis | 16 bar |
PVC vamzdžių tipai pagal konstrukciją ir paskirtį
- Monolitiniai (vienasluoksniai) PVC vamzdžiai - atsparūs dideliems mechaniniams poveikiams, todėl puikiai tinka lietaus nuotėkų sistemoms.
- Daugiasluoksnio tipo vamzdžiai - gali turėti skirtingas vidines ir išorines struktūras, pritaikytus konkretiems eksploatacijos reikalavimams.
- SN klasės vamzdžiai: SN4 (N) ir SN8 (S) - stiprumo klasės, nurodančios vamzdžio gebėjimą atlaikyti išorines apkrovas (4 arba 8 kN/m²).
SN4 klasės (dar žymima kaip N klasė) vamzdžiai atlaiko 4 kN/m². Šios klasės išorės nuotekų vamzdžiai turi būti klojami nuo 0,8 m iki 6,0 m gylyje. SN8 klasės (dar žymima kaip S klasė) vamzdžiai atlaiko 8 kN/m² ir tinkami kloti mažesniame gylyje bei vietose su didesnėmis apkrovomis.
SDR santykis
Vamzdžių standartinio matmenų santykio (SDR), kuris lygus vardinio išorinio vamzdžio skersmens Dy ir vardinio vamzdžio sienelės storio e santykiui, vertės yra tokios: sDr41, jei vamzdis priskirtas SN4 klasei, sDr34 - jei vamzdis priskirtas SN8 klasei.
Montavimas, sandarinimas ir eksploatacija

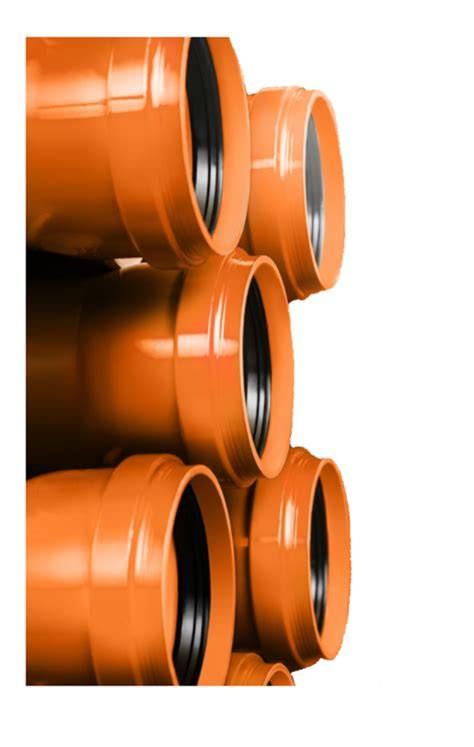

Montavimas: PVC vamzdis viename savo gale turi suformuotą įmovą, kurios vidiniame griovelyje įmontuotas guminis žiedinis sandariklis, o kitas vamzdžio galas - lygus. Montavimo metu lygus vieno vamzdžio galas įvedamas į kito vamzdžio įmovą tiek, kad nuo lygaus galo krašto iki įmovoje esančios atramos liktų 10 mm atstumas. Paliktas tarpas kompensuoja vamzdžių pailgėjimą, padidėjus nuotėkų temperatūrai.
Vamzdžiuose yra gamykloje įstatyti guminiai žiedai, sutepti specialiu silikono tepalu, kurio paskirtis - apsaugoti guminę tarpinę nuo purvo. Montuojant būtina naudoti tam skirtą silikoninį tepalą. Prieš įmontuojant būtina patikrinti, ar tinkama gamykloje pritvirtintų sandariklių padėtis ir ar jie nesugadinti. Svarbu! Montuojant PVC vamzdžių sistemą, nuotekų tekėjimo kryptis privalo būti nukreipta į įmovą.
Sandarumas: PVC vamzdžio sistemos sandarumą užtikrina sandarinimo žiedas. PVC vamzdžio sistemoje yra montuojami dviejų tipų sandarinimo žiedai: guminis (tradicinis) sandarinimo žiedas - pritaikytas savitakinės nuotekų sistemos darbo sąlygoms, kuomet slėgis vamzdyje yra pastovus; jungtinis sandarinimo žiedas - sudarytas iš tvirtinimo žiedo ir guminės tarpinės, pritaikytas slėgio šuoliams ir susidarančiam vakuumui.
Temperatūriniai eksploatavimo rėžimai: N (SN4) ir S (SN8) klasių PVC vamzdžius ir jungiamąsias dalis galima montuoti, kai ilgalaikė nuotėkų temperatūra neviršija 60°. Svarbu! PVC vamzdžius draudžiama montuoti žemesnėje kaip +5°C temperatūroje.
Montavimo ir eksploatacijos pastabos
- Ant lygaus galo gali būti padaryta gamintojo žymė, nurodanti, kiek vamzdis turi būti įstumtas į įmovą.
- Paliktas tarpas (10 mm) kompensuoja termiškai sukeltą pailgėjimą.
- Vamzdžiai ir jungtys tiekiami su sandarinimo tarpinėmis, kad būtų galima sujungti kuo lengviau ir patikimiau.
- SN4 vamzdžius rekomenduojama klojimo gylis 0,8-6,0 m; SN8 - tinkami ir mažesniame gylyje arba didesnėms apkrovoms.
Kiti plastikiniai vamzdžių tipai ir jų panaudojimas
Be PVC, rinkoje plačiai naudojami ir kiti plastikai, kurių savybės pritaikytos specifinėms reikmėms:
- CPVC - modifikuota PVC versija, skirta atlaikyti aukštesnę temperatūrą; dažniausiai naudojama karšto vandens tiekimo sistemose, pramonėje ir priešgaisrinėse sprinklerinėse sistemose.
- PE (polietilenas) - populiari medžiaga dujų paskirstymo, vandens tiekimo ir nuotekų sistemose; lanksti, lengva, atspari cheminėms medžiagoms ir korozijai.
- PP (polipropilenas) - populiarus šildymo vamzdžių įrenginiuose, išlaiko iki 80°C temperatūrą ir yra atsparus cheminėms medžiagoms.
- PVDF - naudojamas chemijos pramonėje koncentruotoms rūgštims ar labai agresyvioms cheminėms medžiagoms.
Vamzdžiai iš polietileno pasižymi absoliučiu atsparumu rūgšties ir bazės tirpalams. Gofruotieji vamzdžiai dažnai gaminami iš polietileno, kurie plačiai naudojami lauko nuotekoms. PVC ir NPVH medžiagos nėra linkusios į ugnį, tačiau esant ~120°C jos pradeda tirpti ir išskiria toksiškas medžiagas į orą.
Vidaus nuotekų vamzdžiai: PP ir kiti sprendimai
Vidaus nuotekų vamzdžiai ir jungiamosios fasoninės dalys dažnai gaminami iš polipropileno (PP) pagal LST EN 1451-1 standartą ir yra skirti neslėginėms buitinės kanalizacijos sanitariniams mazgams bei kitoms inžinerinėms sistemoms sujungti. PP vidaus nuotekų vamzdžiai ir jungtys yra gaminami iš polipropileno (PP) pagal LST EN 1451-1 standartą ir yra skirti vidaus kanalizacijos sistemai sujungti.
Vamzdžių jungimo technologijos: klijavimas ir kitos
Plastikinių vamzdžių sujungimo būdai priklauso nuo medžiagos tipo. PVC-U klijuojami vamzdžiai jungiami specialiais klijais. Fasoninės detalės specialių klijų pagalba jungiamos su vamzdžiu arba tarpusavyje. Ilgainiui klijai išgaruoja, o klijuojamos sienelės tirpdamos minkštėja ir tarpusavyje susimaišo, tuo būdu gaunant vienalytę siūlę. Proceso rezultatas - dvigubai stipresnės vamzdyno sienelės sujungimo vietoje.
Paruošimas ir klijavimas: prieš klijavimą vamzdžius ir fitingus reikia gerai nuvalyti ir, jei reikia, nusausinti. Klijuokite tik esant aukštesnei nei 0°C temperatūrai. Atidarytų klijų galiojimo laikas yra ribotas - 4 minutės prie 20°C ir 1 minutė prie 40°C temperatūros. Patepę klijais įdėkite fitingą į vamzdį ir palaikykite kelias sekundes. Didžiojo diametro kaip d150 vamzdžiai ir fitingai turi būti klijuojami 2 žmonių ir su mechaniniais įrankiais. Patikrinimas po suklijavimo: nejudinkite suklijuotų vamzdžių ir fitingų 5 minutes, o esant žemesnei temperatūrai kaip 10°C - nejudinkite 15 minučių. Į galutinę padėtį vamzdžius pritvirtinkite tik po 10-12 valandų. Praėjus 24 valandoms nuo suklijavimo, sistemą galima užpildyti vandeniu ir išbandyti. Bandymo slėgis gali būti ne didesnis negu 1.5 x PN lygio.
Profesionalių sprendimų ir gamintojai
Plastikinių kanalizacijos vamzdžių gamyba vykdoma tiek užsienio, tiek ir vidaus įmonėse. Rehau, Wavin, Ostendorfas, "Korsis", Pragma, Polytron ir Politek - tai prekiniai ženklai, pasižymintys skirtingomis savybėmis: geru triukšmo izoliavimu, atsparumu temperatūroms, įvairių sluoksnių konstrukcijomis ar tinkamu kainos ir kokybės santykiu.
Rekomendacijos renkantis vamzdžius
- Atkreipkite dėmesį į vamzdžio stiprumo klasę (SN4 arba SN8) ir SDR santykį, atsižvelgiant į klojimo gylį ir transporto apkrovas.
- Patikrinkite sandariklių medžiagą - SBR tarpinės nėra visiškai atsparios naftos produktams.
- Jei reikalinga aukštesnė temperatūros atsparumo klasė - apsvarstykite CPVC ar PP, PVDF sprendimus.
- Montuojant laikykitės gamintojo nurodymų: palikite kompensacinį tarpą, naudokite silikoninį tepalą sandarikliams ir užtikrinkite nuotekų tekėjimo kryptį į įmovą.
Kaip teisingai gruntuoti ir klijuoti PVC
Praktiniai pastebėjimai ir patarimai namų savininkams
Kanalizacijos vamzdyno taisymas ar pakeitimas yra viena brangiausių ir daugiausiai problemų sukeliančių namų santechnikos užduočių. Todėl svarbu suprasti, kaip veikia kanalizacijos linija ir iš kokios medžiagos ji pagaminta. PVC ir PE vamzdžiai palaipsniui keičia ketaus vamzdžius: jie lengviau montuojami, turi mažesnį skersmenį ir platesnį asortimentą. Labai svarbu, kad ant lygaus vidinio paviršiaus nesikauptų nuosėdos; tokius vamzdžius galima naudoti beveik pusę amžiaus.
Jeigu jums svarbi aukštos kokybės nuotekų šalinimo sistema, rekomenduojama atkreipti dėmesį į plastikinius nuotekų vamzdžius ir jų tinkamą montavimą pagal projektą bei eksploatacijos sąlygas.
