Nuoširdžiai siekiame suteikti jums išsamiausią informaciją apie perdangų plokščių standartus, jų taikymą statybose ir technines charakteristikas. Šiame straipsnyje gilinsimės į įvairius perdangų tipus, jų technines charakteristikas, montavimo ypatumus ir atitiktį norminiams reikalavimams, kad galėtumėte priimti informuotus sprendimus savo statybos projektuose.
Bendroji informacija apie perdangos plokštes
Perdangos plokštės yra esminis statybinis elementas, naudojamas grindims ir luboms įrengti. Jos gali būti gaminamos iš įvairių medžiagų, tačiau vis populiaresnės tampa kiaurymėtosios įtemptojo gelžbetonio plokštės. Šios plokštės yra standžios, pasižymi ekonomišku skerspjūviu ir siūlo daugybę privalumų. Šiuolaikinėje statyboje paprastas perdangos plokštes vis dažniau keičia kiaurymėtosios perdangos plokštės, kurios dėl angų puikiai izoliuoja šilumą ir garsą bei yra atsparios karščiui ir drėgmei.
Jei tarp gamintojo siūlomų perdangos plokščių nerandamas tinkamas variantas, galima užsisakyti individualių matmenų gaminius. Bauroc perdanga yra armuotas gaminys iš akytojo betono, naudojamas perdengimams kaip laikantis ir šilumą izolijuojantis elementas. Be 600 mm pločio plokščių, siūlomos ir 300 mm pločio plokštės, skirtos naudoti tarp dviejų 600 mm pločio lubų plokščių arba kaip kraštinę plokštę.
Kiaurymėtosios gelžbetonio perdangos plokštės
Įtemptojo gelžbetonio kiaurymėtosios plokštės Lietuvoje gaminamos ir naudojamos perdangų bei stogų įrengimui. Standartiniai ilgiai siekia nuo 2,7 iki 12 metrų, bet tiekimos ir nestandartiniai variantai pagal kliento brėžinius. Plokštės gaminamos iš C 45/55 ar C 50/60 klasės betono ir armuojamos iš anksto įtemptais plieniniais lynais, išdėstant juos tempimo zonoje. Sertifikuoti ir CE ženklu pažymėti lynai (7 vijos, skersmuo 9,3 arba 12,5 mm) užtikrina saugumą ir kokybę.

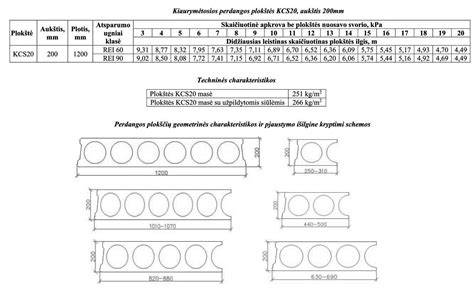

Standartinis plokštės plotis yra 1200 mm, tačiau esant poreikiui gali būti siūlomos siaurintos plokštės. Išilgai siaurinant plokštes visada laikomasi tokios taisyklės: laikomoji galia nebūtu mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą, o plokščių skerspjūvyje armatūra išdėstoma simetriškai. Montavimo papildomi griebtuvai plokštėms suteikiami nemokamai, o plokštės gaminamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montavimą.
AB „AKSA“ siūlo plačias galimybes užsisakyti konkretaus ilgio kiaurymėtas gelžbetonines perdangos plokštes, taip pat gali būti naudojamos šios plokštės remti ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų. Dažnai plokštės turi galimybę pjaustyti ilgesnės ar siauresnės versijos pagal projektą. Standartinis gelžbetoninės plokštės plotis - 1200 mm, o siaurintos plokštės galima pjaustyti išilgai 1200 mm pločio juostų.
Techniniai duomenys ir laikomosios savybės
- Plokščių aukščiai gali būti nuo 200 mm iki 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A, HCS50 tipai).
- Plokščių armavimui naudojami sertifikuoti septynių vijų plieniniai lynai (9,3 mm arba 12,5 mm).
- Techninis betonas: C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės, priklausomai nuo užsakymo.
- Standartinis atsparumas ugniai: 60 minučių, tačiau gali būti padidintas iki 90-120 minučių priklausomai nuo skerspjūvio ir apsauginių sluoksnių.
- Standartinis perdangos laikomosios galios rodiklis: 4 kN/m² (kai kurios konfigūracijos gali skirtis).
- Standartinis plokštės plotis: 1200 mm, galimos siauresnės plokštės, pjaunant 1200 mm pločio plokštes išilgai.
- Dermantė tvirtinimo detalė: plokštės turi specialius dangtelius užkimšti plokščių galams, palengvinant montavimą.
- Eurokodas EC2: EN 1992 kartu su EN 1168:2005 + A3:2011; CE žymėjimas ir SPSC sertifikatai.
Standartinės statybos sąlygos ir reikalavimai perdangoms laikytis EVS-EN 12602:2008; perdangos laikomoji galia laikoma 4 kN/m². Taip pat rekomenduojama, kad kanalizacijos ir ventiliacijos angos būtų projektuojamos siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėstyta zona leidžia gręžti angas vamdžių instaliacijai, o laikant tinkamą konstrukcijų atsparumą užtikrina vienpusė ar simetriška armatūra.
„Leier - Panel“ sistemos perdanga
Leier - Panel perdanga yra gelžbetoninė, projektuojama pagal konkretaus projekto reikalavimus. Sudaro plačių surenkamųjų plokščių „Leier - Panel“, kurie veikia kaip betono armatūros pagrindas ir viršutinis betono sluoksnis. Abu perdangos sluoksniai sudaro vientisą konstrukciją dėl perdangoje sumontuotų sijų ir surenkamųjų konstrukcijų pločio, užtikrinant visišką jų sąveiką ir perdangos vientisumą. Perdangos plotis - nuo 18 iki 28 cm, priklausomai nuo viršutinio betono sluoksnio.
Auksas klasika:„AKSA“ ekstruzinės kiaurymėtos perdangos plokštės
AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes įvairiems pastatams: gyvenamiesiems, administraciniams ir pramonei. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtemptaisiais lynais, o plokštės supjaustomos pagal norimą ilgį. Plokščių paviršiai yra itin lygūs, todėl sumažėja tolesnės apdailos sąnaudos. Standartinis plokščių plotis - 1200 mm, gali būti siaurinamos. Išilgai siaurintoms plokštėms parenkama pjovimo vieta taip, kad laikomoji galia ir armatūra liktų simetriški. Plokštės gali būti montuojamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų, o plokštės gali būti pjaustomos išilgai ne mažiau kaip 45° kampu. Griebtuvai plokštėms tiekiami nemokamai, o už papildomą mokestį galima pagaminti plokštes su pakėlimo kilpomis. Perdangos plokštės atitinka ES reikalavimus ir yra sertifikuotos. Standartinis plokštės plotis - 1200 mm; siauresnes plokštės galima pagaminti pjaunant išilgai. Iš anksto įtemptos plokštės leidžia ilgas konstrukcijas: plokštės gali būti iki 12 m ilgio, o nestandartinės - pagal užsakymą. Griebtuvai turi būti pritvirtinti taip, kad perdangos galai būtų sujungti ir apsaugoti. Daugiau informacijos apie plokščių ilgį ir skerspjūvį rasite pas gamintoją.
Montuojant perdangą ant sienų iš akytojo betono, minimalus besiremenčio paviršiaus ilgis yra 90 mm (kaip taisyklė, kartais 75 mm ant mūrų). Projektuotojas turi įvertinti technines medžiagų charakteristikas ir apkrovos dydį. Plokščių išilginiai grioveliai skirtingų dydžių, todėl svarbu, kad perdangos būtų dedamos lygiai - grioveliai turi sutapti tarp pločių. Po sumontavimo siūlės užpildomos tinkamu armatūros skaičiumi ir betonu, kad formuotų monolitinį sutvirtinimo žiedą. Išlyginant plokščių paviršių būtina užpildyti erdves smulkiagrūdžiu betonu (C25-C30), užtikrinant, kad užpildai nepatektų į kiaurymėtas plokštės angas. Prieš kilnojant, plokščių padėtis tikrinama, o kilnojimui naudojami traversai ir grandinės, kurios turi būti tvirtinamos taip, kad perdangos galai kiek įmanoma neužsikištų už 0,5 m.
Jei paviršius nėra lygus, reikia naudoti tarpiklius, kurie neturi būti mažesni nei 15 mm, kad po atramine plokšte galėtų nutekėti skiedinys. Montavimo darbus atlieka statybų kranas su kėlimo traversa, o plokščių apkrova turi būti suderinta su laikomosios galios lentelėmis. Atliekant darbus svarbu laikytis kokybės reikalavimų - prastos kokybės plokštės gali skilti ar trūkti. Taip pat būtina atidžiai grąžinti nemokamai gautus griebtuvus po montavimo.
Gaminiai turi atitikti standartus ir būti sertifikuoti: AB „AKSA“ kiaurymėtosios perdangos plokštės (HCS) yra su CE ženklu ir atitinka EN 1992/EN 1168 reikalavimus; plokščių galo dangteliai palengvina montavimą, o plokščių laidumas ir laikomoji galia užtikrina konstrukcijos patikimumą. Hidroizoliaciniams darbams būtina laikytis dedamų brėžinių ir garantuoti, kad tarp hidroizoliacinės dangos ir virš stogo paviršiaus išliktų deformaciniai tarpai bei tinkamos jungtys.
Perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus; perdangos laikomoji galia dažniausiai yra 4 kN/m². Stogo darbams būtina užtikrinti reikiamus garų izoliacijos sluoksnius, hidroizoliaciją ir deformacines siūlės, kurios turi užtikrinti sandarumą. Parapetai turi būti iškilę virš hidroizoliacijos paviršiaus ne mažiau kaip 100 mm, o jų nuolydis turi būti į stogo pusę ne mažesnis kaip 2,9°. Degimo saugumas, šilumos ir garso izoliacija taip pat yra prioritetai projekto metu, o visos apkrovos schemos turi būti tinkamai pritaikytos prie naudojamų plokščių markių ir savybių.
Kiekvienai perdangai parengtas plokščių montavimo arba apatinės bei papildančios armatūros išdėstymo planas. Jame nurodytos visos plokštės išdėstymo reikalavimai, konstrukcinių detalių padėtis ir kt. Gaminame gelžbetonines sijas, sąramas ir kolonas pagal individualius brėžinius, taip pat pasirenkame plokščių ilgius ir kombinacijas pagal projektą. Projektuotojas turi įvertinti technines medžiagų charakteristikas bei apkrovą, kad užtikrintų perdangos stabilumą ir patikimumą.
Kainodara ir gamintojai Lietuvoje
Įvairios įmonės siūlo perdangos plokštes Lietuvoje, įskaitant AKSA, Leier, Bauroc ir kt. Įgalioti platintojai gali vykdyti nestandartinius užsakymus, užtikrinti greitą pristatymą ir teikti papildomas paslaugas, tokias kaip griebtuvų tiekimas ar iš anksto parengti montavimo planai. Taip pat aptariama kaštų ir kreditavimo galimybės, įskaitant Būsto kreditus per bankus.
Praktiniai pavyzdžiai ir sprendimai
Šiame straipsnyje pateikiami pavyzdžiai apie individualius plokščių matmenis, jų ilgius ir pločius, taip pat apie plokščių pjaustymą išilgai ir perforacijų planavimą. Taip pat paminėta, kad plokštės gali būti naudojamos kaip laikomoji konstrukcija laikančiose bei nelaikančiose armatūrose, su atnaujintais keliamosios galios skaičiavimais. Pateikiami techniniai duomenys apie plokščių atsparumą, garso ir šilumos izoliaciją bei montavimo valstybinių standartų atitiktį.
FF-PIR plokščių montavimo instrukcija
Turėtų būti įtrauktos papildomos lentelės su skaičiais apie skirtingų tipų plokščių aukščius, plokščių laikomąją galią ir juos įtakojančius veiksnius (skerspjūvis, armavimo tinklas, cemento klasė), taip pat schemos, kaip planuoti siūlių išsidėstymą ir jungiančias detales.
| Plokštės tipas | Aukštis (mm) | ||||
|---|---|---|---|---|---|
| HCS20 | 200 | 1200 | 2.7-12 | C40/50-XC3 | 4 kN/m² |
| HCS32 | 320 | 1200 | 2.7-12 | C50/60-XC4 | 4 kN/m² |
| HCS50 | 500 | 1200 | 2.7-12 | C50/60-XC4 | 4 kN/m² |
