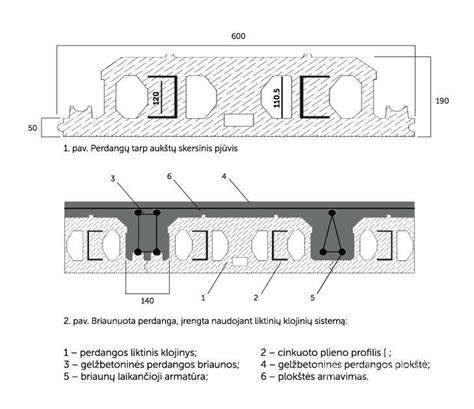

Thermo polistireninė tarpaukštinė perdengimo plokštė, naudojama perdengimų formavimui, pagaminta iš polistireninio putplasčio bloko, kuriame yra įmontuoti du perforuoti cinkuoto plieno profiliai. Naudojant šią sistemą, galima formuoti perdengimus iki 12 m ilgio. Thermo perdanga gaminama iš EPS 150, joje įrengti keturi išilginiai kiauriniai kanalai. Didžiausias Thermo perdangos pranašumas - nedidelė masė, ekonomiškos išlaidos lyginant su kitais monolitinio gelžbetonio perdengimais. Pati forma po perdengimo suformavimo lieka konstrukcijoje ir tarnauja kaip paviršius lubų apdailos tvirtinimui. Montuojant Thremo perdangą galima vaikščioti ant jos.
Sumontavus perdangos elementus, atliekamas perdengimo armavimas armatūros strypais arba erdviniais armatūros karkasais ir tinklu. Tarp klojinių paliktas briaunų apatinės dalies plotis (140 mm) užtikrina galimybę čia įrengti reikiamą armavimą, laikantis minimalių reikalavimų dėl leistino apsauginio betono sluoksnio storio. Po to perdengimas betonuojamas. Šioje sistemoje nereikia formuoti išlyginamojo grindų sluoksnio.
AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį (80 m Kauno gamykloje, 110 metrų Visagino gamykloje), o po to plokštės supjaustomos skersai pagal norimą ilgį. AB „AKSA“ kiaurymėtų perdangos plokščių gamybos technologija užtikrina itin lygų jų paviršių - dėl to sumažėja tolesnės apdailos sąnaudos. Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokščių tuštumas nepriteka betono). Užsakovams siūlome plačias galimybes užsakyti konkretaus norimo ilgio kiaurymėtas gelžbetonines perdangos plokštes (perdangos plokštės gaminamos pagal individualius užsakymus). Standartinis gelžbetoninės plokštės plotis yra 1200 mm. Esant būtinybei gali būti siūlomos siaurintos gelžbetoninės perdangos plokštės - pjaunant 1200 mm pločio plokštes išilgai. Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai.
Iš anksto įtemptai armuotos kiaurymėtosios plokštės yra plačiai naudojami gaminiai surenkamoms perdangoms jau daugiau kaip 50 metų visame pasaulyje. Šių plokščių populiarumą šiais laikais lemia modernizuotas, ekonomiškas ir efektyvus gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia, lygus apatinis paviršius ir ypatingai didelis perdangos surinkimo greitis. AB „AKSA“ HCS plokštės yra apskaičiuojamos ir gaminamos naudojant nepertraukiamo formavimo metodą, atsižvelgiant į užsakovo pateiktus aukštų planus, gaminių specifikacijas ir gaminių klojininius brėžinius.
Įprasta apkrovimo schema plokštėms yra dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova, nurodoma kN/m2 arba kPa. Vienas kN/m2 arba kPa (kilo Paskalis) yra lygus 100 kg/m2. Žinant reikiamą skaičiuotinę apkrovą bei gaminio ilgį, galima lengvai pasirinkti gaminio aukštį ir armavimą pagal AB „AKSA“ sudarytas laikomųjų galių lenteles. Jei apkrovos schema skiriasi nuo įprastinės, t.y. plokščių gamyboje naudojamas technologinis betonas yra C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės, lynai Y1860S7 Ø9,3mm arba Ø12,5mm. Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai).
AB „AKSA“ HCS plokštės yra suprojektuotos ir pagamintos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visa produkcija yra pažymėta CE ženklu ir turi gamybos sertifikatus, išduotus Statybos produkcijos sertifikavimo centro (SPSC). Gelžbetoninės perdangos plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu. Ekstruzinės perdangos plokštės standartiniu atveju yra be pakėlimo kilpų. Plokščių montavimui užsakovams nemokamai pateikiami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“. Užsakovui pageidaujant už papildomą mokestį gali būti pagamintos kiaurymėtos gelžbetoninės perdangos plokštės su pakėlimo kilpomis (išilgai siaurintos plokštės visada gaminamos su pakėlimo kilpomis). AB „AKSA“ gaminamos ekstruzinės perdangos plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų.
Akytojo betono perdangos: nuo šiol yra galimybė pastatyti namą naudojant gaminius vien tik iš akytojo betono. Bauroc perdanga yra armuotas gaminys pagamintas iš akytojo betono, kuri naudojama perdengimams, kaip laikantis ir šilumą izoliuojantis elementas. Perdangos laikomoji galia sudaro 4 kN/m². Kanalizacijos ir ventiliacijos angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėstyta zona, kurioje leidžiamas gręžimas angų vamdžių instaliacijai per perdangą. Montuojant perdangą ant sienos konstrukcijų iš akytojo betono minimalus besiremenčio paviršiaus ilgis yra 90 mm.
VPL gaminamos nepertraukiamo formavimo būdu. Jų gamybai naudojama vokiečių firmos "Weiler" ir suomių firmos "Elematic" įranga. Gamybos procesas pilnai automatizuotas. Standartinės plokštės plotis - 1200 mm. Betonai gaminami Klaipėdos ir Vilniaus miestuose. Tai užtikrina gerą kokybę ir atitiktį Lietuvos bei Europos standartams. NB: plokštės gali būti tiek tradicinės, tiek nestandartinės, pagal užsakymą.

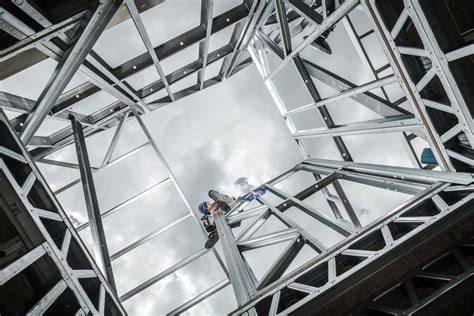

Perdangos plokštės gali būti naudojamos įvairiose srityse: gyvenamieji ir komerciniai pastatai, laikinosios konstrukcijos ir rekonstrukcijų projektai. Kiti siūlomi variantai - gelžbetoninės, medinės ar plieninės perdangos, taip pat kompleksinės perdangos su papildomomis konstrukcijomis. NP5 siūlo lengvą plonojo plieno karkaso sistemas, kurios užtikrina tvarumą, lengvą montavimą ir mažas eksploatacijos sąnaudas. Perdangos plokštės kainos priklauso nuo tipo ir užsakymo sąlygų; standartinės gelžbetoninės plokštės plotis - 1200 mm, platus jų pasirinkimas turi įtakos projektų lankstumui ir greičiui.
- Gelžbetoninės perdangos plokštės - didelis laikomoji galia, integruotas armavimas, cemento kokybė ir dėmesys detalėms.
- Surenkamosios perdangos - plačios plokštės, mažinant sandūrų skaičių ir užtikrinant vientisumą.
- Akytbetonio perdangos Bauroc - šilumos izoliacija ir lengvas montavimas, minimalūs sumontavimo sprendimai.
Techniniai aspektai ir montavimo principai

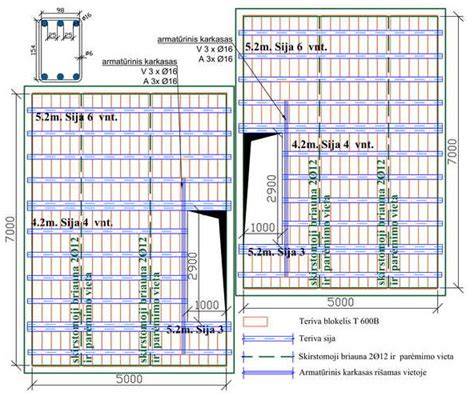

Perdangos plokštės montuojamos kranais ir reikiamos galios stropais. Kiekvienai perdangai parengtas montavimo planas, kuris nurodo plokštės išdėstymo reikalavimus, armatūros sandūras, montavimo atramų tvarką, angas ir kitus svarbius duomenis. Prieš montavimą būtina pastatyti tinkamas montavimo atramas, kurios turi būti stabilios ir išdėstytos pagal projektuotojo reikalavimus. Plokštės pagal standartą gali būti pjaustomos išilgai iki 45˚ kampu, o siaurinant plokštes laikomasi taisyklės, kad laikomoji galia ne mažėtų ir armatūra būtų išdėstyta simetriškai. Montavimo metu plokštės išdėstomos ant sauso ar minimaliai paruošto pagrindo, o po sujungimo tarp jų užpildomos siūlės betonu, formuojant vientisą sutvirtinimo žiedą.
Prieš betonavimą plokštes reikia suvilgyti vandeniu ir užtikrinti tolygų betoną ties atramomis. Po betonavimo darbų apačia yra lygi ir nereikalauja tinkavimo; tolesnė apdaila dažnai nėra būtina. Perdangos gali būti remiamos ant įvairių sienų ar sijų - mūrinių, monolitinių ar gelžbetoninių, arba netgi ant plieninių konstrukcijų. Gelžbetoninės perdangos plokštės turi galimybes būti pjaustomos ir užtikrina gerą garso izoliaciją bei konstrukcinį vientisumą.
Rinkos įvairovė ir tendencijos
Kita pirkimo galimybė - akytojo betono perdangos, kurios suteikia gerą šilumos izoliaciją ir lengvą montavimą. Bauroc plokštės tinka tiek atskiroms konstrukcijoms, tiek stogų sistemoms, o jų montavimas dažnai užbaigia šilumos ir garso izoliacijos sprendimus be papildomų sandarumo priemonių. Tradicinės plokštės iš gelžbetonio, kaip ir ekstruzinės plokštės, Latvijoje, Lietuvoje ir kitose šalyse yra plačiai naudojamos dėl jų ekonominės naudos, galimybės gaminti nestandartinius dydžius ir individualiai nustatytus laikomųjų galių rodiklius. Gamybinės įmonės, tokios kaip NP5, siūlo lengvas, tvirtas perdangų sistemas su lengvu plieno karkasu, kurie gali būti naudojami įvairiuose statybos sektoriuose ir projektų poreikiuose.
Šios perdangos yra pritaikytos įvairioms paskirtims: gyvenamiesiems namams, komerciniams pastatams, pramoninėms patalpoms ir rekonstrukcijų projektams. Poreikiai gali būti skirtingi: nuo didelių ilgių iki specifinių apkrovų ir izoliacinių reikalavimų. Tarp pasirinkimų - tradicinės gelžbetoninės plokštės, kiaurymėtos plokštės, ekstruzinės plokštės, akytojo betono perdangos bei surenkamosios plokštės su plieniniu karkasu. Atsižvelgiant į projektą ir biudžetą, galima optimizuoti laikomąją galią, greitį ir darbo sąnaudas.
| Perdangos tipas | Panaudojimas | Aukštis / matmenys | Pagrindiniai privalumai |
|---|---|---|---|
| Thermo perdanga | Gyvenamieji, komerciniai | iki 12 m ilgio | nedidelė masė, lengvas montavimas |
| Kiaurymėtos gelžbetoninės plokštės | Surenkamos perdangos | 200-500 mm aukštis | lygus paviršius, lanksčios formos |
| Ekstruzinės plokštės | Namų ir komercinių pastatų perdangos | 1200 mm standartinis plotis | pakėlimo kilpos galimybė, tvirtas paviršius |
| Akytojo betono perdangos Bauroc | Šilumos izoliacija, sienų uždengimas | žmonių pločio plokštės, 600-900 mm pločiai | šilta, lengva montuoti |
Standartai, sertifikatai ir kokybės užtikrinimas
AB „AKSA“ plokštės yra suprojektuotos ir pagamintos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visa produkcija yra CE ženklu pažymėta ir turi gamybos sertifikatus iš SPSC. Gelžbetoninės perdangos plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu. Ekstruzinės perdangos plokštės be pakėlimo kilpų; montavimui suteikiami nemokami griebtuvai, vėliau grąžinami. Jei reikia, galima gaminti plokštes su pakėlimo kilpomis. Perdangos plokštės gali būti remiamos ant įvairių konstrukcijų - sienų ar sijų.
Praktiški patarimai montavimo ir projektavimo procese
Montuojant perdangas būtina laikytis montavimo plano; tarp plokščių turi sutapti siūlių vietos su didesniais grioveliais. Prieš pradedant darbus reikia paruošti atramas ir užtikrinti jų stabilumą, taip pat patikrinti plokščių apatinę dalį bei technologines angas. Po sumontavimo ir įliejimo į įtemptas plokštes bei armatūrą, siūlės užpildomos betonu, kad susidarytų vientisa konstrukcija. Perdangų viršutinis paviršius dažnai nereikalauja papildomos dangos, ypač kai naudojamos plokštės su lygia paviršiaus danga.
Perdengimo plokščių montavimas: EIGA | LAIKAS | KAINA
Gamybos ir montavimo sprendimų įvairovė leidžia pasirinkti optimaliausią variantą konkrečiam projektui - nuo ekonomiškų surenkamų plokščių iki aukštos kokybės gelžbetoninių ir akytojo betono plokščių sprendimų. NP5 įmonė akcentuoja lengvą plonojo plieno karkaso sistemos gamybą, kurios užtikrina tvarumą, ilgaamžiškumą ir lengvą montavimą. Perduodamų perdangų kainos priklauso nuo pasirinkto tipo ir projekto sudėtingumo, bet jų įvairovė suteikia galimybę užtikrinti optimalius statybos sprendimus.
