STR 2.05.01 „Patastų energinis naudingumas“ - Lietuvos statybos techninis reglamentas, nustatantis minimalius energetinio efektyvumo reikalavimus pastatams ir apimantis langų montavimo aspektus nuo lango charakteristikų iki montavimo mazgo detalių. Jį taiko naujai statomų ir rekonstruojamų pastatų projektavimui bei statybai, todėl svarbu ne tik projektuotojams, bet ir rangovams, vykdant renovaciją.
Kam skirtas STR 2.05.01 ir ką jis reglamentuoja?
STR 2.05.01 taikytinas langų konstrukcijų energinės naudingumo kokybei, įskaitant U-vertės reikalavimus, montavimo mazgo sprendimus ir šilumos tiltelių prevenciją. Pagrindinis langų parametras - Uw (W/m²·K). Kuo mažesnė Uw, tuo geriau. Nauji gyvenamieji pastatai: Uw ≤ 0,90 W/(m²·K); rekonstruojami pastatai: Uw ≤ 1,20 W/(m²·K) (pagal tikslą). A ir A+ klasės pastatai rekomenduojama Uw ≤ 0,80 W/(m²·K); A++ (pasyvūs namai) - Uw ≤ 0,70 W/(m²·K) ar mažiau. Ugniam atsparumo ir techninių reikalavimų sudedamosios dalys - langų įrengimo mazgas, garso ir drėgmės apsauga bei sertifikavimas.
Langų montavimo mazgas: trijų sluoksnių principas
STR ir tarptautinis RAL standartas reikalauja, kad lango montavimo mazgas atitiktų trijų sluoksnių principą:
- Išorinis sluoksnis (atsparus atmosferos poveikiui) - apsaugo nuo lietaus ir vėjo, išsaugodamas rėmą nuo deformacijų ir sandarumų pažeidimo.
- Šiluminiai tiltai: montavimo mazgas turi būti suprojektuotas taip, kad izotermų linija nepertrūktų per kietaulią laidžią medžiagą. Praktikoje tai reiškia, kad lango rėmas turi būti šiltinimo sluoksnyje arba bent dalinai dengiamas, o tarpas užpildytas šilumą sulaikančia medžiaga.
- Išnešimo profiliai (išnešimo sprendimai): kai langai keičiasi renovuojamuose pastatuose su išoriniu šiltinimu, išnešimo profiliai užtikrina, kad rėmas neturėtų kontaktuoti su šaltaja sienos zona, sumažindamas šilumos tiltelius ir leidžia dokumentuoti mazgo sprendimą pagal reglamentą.
Išnešimo profiliai ir modernūs sprendimai
Specialios išnešimo sistemos (pvz., Therma+ arba Neotherm+ profiliai) leidžia langą įstatyti į šiltinimo sluoksnį taip, kad rėmas būtų šiltos zonos viduje, o izoliacijos sluoksnis neužšyla į išorę. Tokie sprendimai pagerina Uw rodiklius ir sukuria stabilesnį mikroklimatą patalpose. Montavimo mazgo sprendimai gali būti įvairūs - nuo klasikinių išnešimo profilių iki modernių termoprofilinių rėmų, tvirtinančių langus išorėje prieš fasado šiltinimą.
MTF SYSTEM
MTF SYSTEM - modulinė sistema langų montavimui šiltinimo sluoksnyje. Profiliai gaminami iš EPS su λ 0,039-0,041 W/(mK) ir siūlo skirtingus įrėmimo gylio sprendimus - 80, 100 arba 120 mm nuo laikančios sienos. Sistema palaiko platus langų tipus ir užtikrina efektyvų šilumos tilto mažinimą.
SWS: Soudal Window System

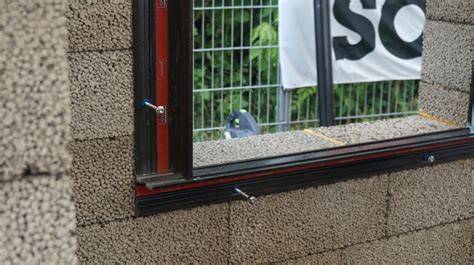

SWS - triukšmo ir oro įsiskverbimo mažinimo trijų sluoksnių sistema langų montavimui šiltinimo sluoksnyje. Ji užtikrina mažesnį vandens garų kondensavimą ir šilumos tiltelių susidarymą, pagerina garso izoliaciją bei užkerta kelią pelėsiui. Pagrindiniai komponentai - Soudal putos, garui nelaidžios garso ir šilumos izoliacijos juostos, bei garų laidumo membranos. SWS rėmas gali būti klijuojamas prie sienos ir užtikrina lengvą montavimą bei sandarumą.
ROCKWOOL REDAir LINK: išorinės akmens vatos rėmų tvirtinimo sistema
ROCKWOOL REDAir LINK - išorės kietos akmens vatos plokštės su plieniniais laikikliais sudaro lango rėmo korpusą, kuris tvirtinamas išorės sienos šiltinimo sluoksnyje. Šis sprendimas užtikrina šilumos tiltelio mažinimą, atsparumą sunkiai apkrovoms ir galimybę montuoti įvairių dydžių langus pagal projekto reikalavimus. Tyrimai rodo, kad toks mazgas išlaiko dideles apkrovas (50 kg/m2), palieka vietą evakuacijai ir leidžia laikyti šilumos tiltelį iki panašiai mažesnės vertės nei tradiciniai sprendimai.
Termoizoliaciją užtikrinančios medžiagos ir įrangos pasirinkimas
Langų zonos šiltinimo metu naudojamos medžiagos turi būti tinkamai parinktos pagal jų šilumos laidumą, mechaninį atsparumą ir atsparumą drėgmei. Pasirenkant termoprofilį ar rėmo sistemą svarbu įvertinti ne tik lango stiklo Ug, bet ir rėmo U vertę bei viso lango komplektaciją.
- Termoprofiliai iš poliuretano (PUR/PIR) ar kietosios putos struktūrą - didelis mechaninis atsparumas, mažas šilumos nuostoliai, tvarūs matmenys; skirti A+ ir A++ klasinams.
- GFRP (stiklo pluoštas sustiprintas plastikas) - didelis mechaninis atsparumas, atsparus oro sąlygoms, sumažinta šilumos tiltelių išvestis.
- Ekstrudinis polistirenas (XPS) ir didelio tankio EPS (HDE) - dažnai naudojami kaip šilumos sluoksniai; pigesni, bet gali turėti mažesnį mechaninį atsparumą.
- Inovatyvios išnešimo sistemos (pvz., Well-knownąjį “illbruck” klijuojamų profilių sprendimą arba Reimpex dėžės) - palengvina montavimą šiltinimo sluoksnyje.
Montavimo etapas: praktiniai patarimai
1) Paruošimas: įvertinti langų angas, paruošti profilius ir nustatyti jų ilgius; lygumo tikrinimas gulsčiu; paviršiai turi būti švarūs, drėgnių paviršių galima klijuoti.
2) Klijavimas: klijai tepami lygiomis juostomis, kampuose persuktos juostos; aplinka turi būti nuo 0 iki +40°C; paviršiaus temperatūra - nuo 0 iki +35°C.
3) Išnešimo ir tvirtinimo mazgas: naudoti specialias išnešimo groteles ar kronšteinus (metalinius, stiklo pluošto ar plastiko), užtikrinančius lango svorio laiką ir sandarumo mazgą. Vietoje metalinių komponentų gali būti naudojami MS polimeriniai klijai su papildomais varžtais.
4) Garų užtvara ir tarpinės sankabos: svarbu uždaryti garų izoliaciją vidaus pusėje ir vidinį sandarinimą su garus nelaikančiomis juostomis, kad būtų išvengta kondensato susidarymo.
Dokumentacija ir statybos inspekcija
Statybos inspekcija tikrina montavimo mazgo sprendimą ir atitiktį projektui, ne tik lango U-vertę. Reikalingi dokumentai: CE deklaracija langui, montavimo instrukcija su naudotomis medžiagomis, montavimo aktas su nuotraukomis, o renovuojamuose daugiabučiuose - atitiktis projekto sprendimams.
Dažniausiai užduodami klausimai
- Ar STR 2.05.01 taikomas privatiems namams? Taip - taikomas tiek daugiabučiams, tiek individualiems namams; išimtys gali būti labai mažiems ar nesudėtingiems statiniams.
- Ką reiškia „rekonstrukcija“ reglamente? Langų keitimas laikomas rekonstrukcija, kai keičiama daugiau nei 25% atitvarų ploto.
- Ar pakanka tik gero lango be išnešimo profilių? Ne visada: be išnešimo profilių gali atsirasti šilumos tiltų, ypač kai sienos nėra šiltinamos, todėl būtina įvertinti mazgo sprendimą.
Praktiniai skaičiavimai ir nauda
Montavimas termoizoliaciniame sluoksnyje mažina šilumos nuostolius per langų perimetrą iki kelių kartų palyginti su tradiciniu montavimu į angą laikančiosios sienos dalyje. Pavyzdžiui, skaičiuojama: šilumos nuostoliai per perimetrą su tradiciniu montavimu gali būti apie 27 W/K, o montuojant termoizoliaciniame sluoksnyje - apie 5,4 W/K. Tai lemia reikšmingą taupymą šildymo sąnaudose per visą šildymo sezoną.
Lengvatiniai praktiški vadovai projektantams ir montuotojams
- Nustatykite langų Uw ir Ug charakteristikas bei reikalingą montavimo mazgo sprendimą pagal STR 2.05.01.
- Pasirinkite tinkamą išnešimo profilį arba šiltinimo sluoksnį, atsižvelgdami į langų svorį, sienos tipą ir angų dydžius.
- Suaplanuokite dokumentaciją: montavimo aktas, CE ženklinimas, montavimo instrukcija - ir užfiksuokite įrengimo nuotraukas.
- Rinkitės įrangą ir medžiagas iš patikimų tiekėjų, atsižvelgdami į jų šilumines ir mechanines savybes bei termoizoliacines funkcijas.
Apibendrinimai ir svarbiausi patarimai
Langų montavimas termoizoliaciniame sluoksnyje - būtina priemonė siekiant A+, A++ klasių energinio naudingumo pastatuose ir siekiant sumažinti šilumos tiltelius bei kondensato problemas. Efektyviems sprendimams reikalingos tiek tinkamos medžiagos (termoprofiliai, GFRP rėmai, išnešimo profiliai), tiek profesionalus montavimo procesas, užtikrinantis tinkamą garų užtvaros įrengimą ir trišalį mazgo suderinimą su projekto sprendimais. Sistemų pasirinkimas priklauso nuo pastato tipo, geografinės vietos, biudžeto ir energijos taupymo tikslų.
Dažni klaidingi momentai montuojant langus termoizoliaciniame sluoksnyje
Dažniausios klaidos - neužtikrinama garų užtvara, netinkamai išpildomos šiluminės kilpos, neteisingai parinkti ir išdėstyti tvirtinimo elementai, netinkamas izoliacinių sluoksnių dengimas ar netinkamas tarpo užpildymas. Todėl itin svarbu laikytis STR 2.05.01 reikalavimų ir naudoti patikimas sistemas bei profesionalių meistrų atliktą montavimą.
