Rankinis metalo lankinis suvirinimas (MMAW), dar žinomas kaip suvirinimas glaistytu elektrodu, yra vienas seniausių, populiariausių ir universaliausių suvirinimo būdų. Jis plačiai paplito XX amžiaus pradžioje ir išliko aktualus iki šių dienų, ypač tarp įvairių entuziastų ir pramonės šakų.
MMA suvirinimo metodas, dar vadinamas SMAW (Shielded Metal Arc Welding) arba 111 metodu pagal ISO 4063 standartą, pasižymi universalumu. Jo privalumai apima galimybę dirbti bet kokioje padėtyje ir lauko sąlygomis, palyginti nedidelę suvirinimo įrangos įsigijimo kainą ir paprastą valdymą. Dėl šių savybių pradedantiesiems nereikia ilgametės patirties, norint sėkmingai atlikti suvirinimo darbus.
Suvirinimas glaistytu elektrodu yra metalo suvirinimo lankiniu būdu procesas, kurio metu elektros lankas dega tarp apvalkalu padengto strypinio elektrodo ir suvirinamos medžiagos. Šiuo metodu nenaudojamos papildomos apsauginės dujos, nes glaistytas lydusis elektrodas pats sukuria apsaugines dujas, kurios apsaugo lydalą nuo atmosferos poveikio, bei tiekia užpildą reikiamai siūlei suformuoti.
Suvirinimo principas ir procesas
Pagrindinis suvirinimo principas - dviejų ar daugiau medžiagų, dažniausiai metalų, sujungimas jas kaitinant iki lydymosi temperatūros ir leidžiant atvėsti bei sukietėti, formuojant tvirtą jungtį. Tai pasiekiama naudojant šilumą, slėgį arba jų derinį, dėl ko medžiagos susilieja atominiu lygiu.
Elektrinio lankinio suvirinimo procesas apima elektros iškrovą tarp elektrodo ir ruošinių. Ši iškrova sukuria intensyvią šilumą, tirpdo medžiagų kraštus, kurie vėliau susilieja ir sukietėja, sudarydami patvarią jungtį.

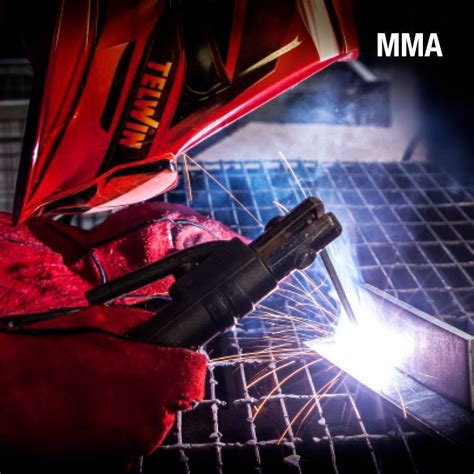

Suvirinant glaistytu elektrodu, suvirintojas įspraudžia strypinį elektrodą į elektrodų laikiklį ir uždeda jį ant suvirinimo siūlės. Tirpstant strypiniam elektrodui ir jo apvalkalui, susidaro dujos ir šlakas. Šios medžiagos apsaugo suvirinimo vonelę ir lanką nuo atmosferos poveikio, taip pat saugo siūlę nuo oksidacijos. Šlakas mažina paviršiaus įtempimą, suriša teršalus ir padeda užtikrinti, kad suvirinimo siūlė tolygiai atvėstų. Kai siūlė atvėsta, šlakas pašalinamas mechaniškai.
Yra 3 pagrindiniai veiksniai, kurie vienu metu veikiant leidžia sklandžiai vykti suvirinimo procesui glaistytuoju elektrodu:
- Lanko formavimas: Panašiai kaip ir tradiciniame MMA suvirinime, suvirinimas glaistais elektrodu prasideda sukuriant elektros lanką tarp glaisto elektrodo ir ruošinio. Šis lankas sukuria intensyvią šilumą, todėl glaistas ir ruošinys išsilydo ir sudaro suvirinimo baseiną.
- Medžiagų susiliejimas: Kai glaistytas elektrodas tirpsta, jis nusodina medžiagą į suvirinimo vonelę, užpildo tarpus ir sukuria tvirtą suvirinamų dalių ryšį. Glaiste esantys priedai prisideda prie suvirinimo stabilumo ir kokybės, užtikrina patikimą jungtį.
- Universalumas: Suvirinimas glaistytais elektrodais gali būti pritaikytas įvairioms medžiagoms ir panaudojimui, todėl tinka įvairioms suvirinimo užduotims.
Suvirinimo įrangos pasirinkimas
Renkantis suvirinimo aparatą, svarbiausias aspektas yra specifinis srovės stipris, t. y. maksimali suvirinimo srovė, kurią gali išnaudoti konkretus modelis. Nuo galios priklauso apdorojamos medžiagos storis ir optimaliai tinkamų elektrodų tipas. Kitas svarbus veiksnys yra darbo ciklas, nurodantis, kiek laiko galima suvirinti be pertraukų.

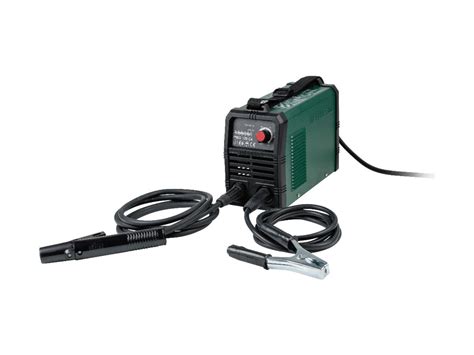

Inverteriniai suvirinimo aparatai dažnai turi įvairių funkcijų, optimizuojančių darbą, pavyzdžiui, "Karštoji pradžia" (Hot Start), kuri gerokai palengvina darbo pradžią.
Suvirinimo padėčių žymėjimas
Suvirinimas dengtuoju elektrodu skirstomas pagal suvirinimo padėtį, kuri žymima atitinkamais kodais:
- PA - pakraipa (lengviausia iš visų pozicijų)
- PB - užstatas
- PC - montuojamas ant sienos
- PD - karnizai
- PE - lubos
- PF tipo - vertikaliai iš apačios į viršų
- PH tipas - vertikaliai iš apačios į viršų
- PG tipas - vertikaliai iš viršaus į apačią
- PJ tipo - vertikaliai iš viršaus į apačią

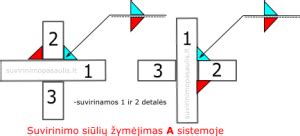

Atliekant užsakomuosius darbus, labai svarbu laikytis suvirinimo žymėjimo techninių simbolių. Tai ne tik palengvina suvirinimą, bet ir užtikrina aukštos kokybės galutinį produktą.
Medžiagos ir elektrodai
Strypiniai elektrodai gali būti naudojami beveik visų suvirinimui tinkamų juodųjų metalų, nikelio ir nikelio lydinių sujungimui. Tai apima konstrukcinį, katilų ir vamzdžių plieną, taip pat plieno liejinį, nerūdijantį plieną ir kietąjį plieną.
Skirtingiems metalams ir jų konstrukcijoms (elektriniams katilams, vamzdynams ir kt.) yra gaminami skirtingi elektrodai. Glaistytų elektrodų tipai, jų žymėjimas ir panaudojimas yra svarbi suvirinimo proceso dalis.
Suvirinimo strypų apžvalga
Rankinis lankinis metalo suvirinimas yra tvirtas, paprastas ir saugus suvirinimo procesas, kuriam nereikia apsauginių dujų. Jis nepriklauso nuo oro sąlygų ir gali būti naudojamas net vandenyje. Be to, MMA suvirinimo įrenginiai paprastai yra labai kompaktiški ir lengvai transportuojami, todėl tinka įvairiose vietose.
Lankinio suvirinimo kursai, pavyzdžiui, 68 valandų mokymo kursas, suteikia žinių apie pagrindines plienų rūšis, jų savybes, žymėjimą bei suvirinamumą, saugų darbą su elektros lanku, MMA suvirinimo pagrindus, suvirinimo siūlių žymėjimą brėžiniuose, pagrindinius elektrinius dydžius, nuolatinės ir kintamosios srovės savybes, suvirinimo įrenginių konstrukciją ir savybes, bei suvirinimo rėžimų nustatymą. Tokie kursai apima teorinį ir praktinį kontaktinį darbą, ruošiant specialistus, gebančius atlikti plieninių lakštų kampines siūles 111 procesais (pagal LST EN ISO 4063).
