DWG (Drawing) failai yra standartinis CAD (Computer-Aided Design) formatas, dažniausiai naudojamas architektūros, inžinerijos ir statybos pramonėje. Šie failai gali būti naudojami įvairiems tikslams, nuo paprastų brėžinių iki sudėtingų 3D modelių. Šiame straipsnyje nagrinėsime, kaip DWG failai, ypač susiję su įvairiais profiliais, gali būti naudojami ir pritaikomi įvairiose srityse.
DWG failų konvertavimas ir naudojimas

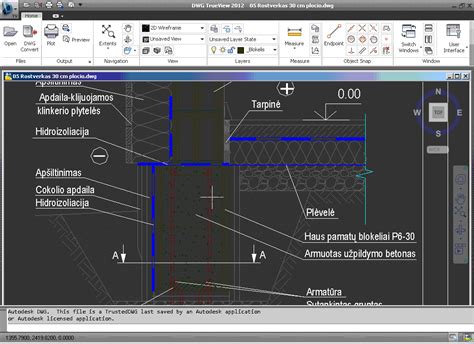

Jei turite AutoCAD objektus, kuriuos norite naudoti savo "Visio" piešinyje, "Visio" galite naudoti norėdami atidaryti ir konvertuoti juos į "Visio" figūras. Raskite aplanką, kuriame laikomas norimą piešinį. Po importuoti arba atidaryti, AutoCAD Piešimas, galite jį konvertuoti į figūras, galite valdyti "Visio". Norėdami naudoti daugiau parinkčių, spustelėkite Išsamiau.
Kai keičiate piešinį DWG ar DXF formatu, galite konvertuoti paskutinę įrašytą erdvės rodinį ESD piešinys. Modelio erdvė yra pirminis piešimo darbo srities, kurioje CAD rengėjai piešti. Piešimo yra dvi stačiakampio viewports. Į peržiūros sritį yra langas į trimatis ESD, piešinys. Kai keičiate piešinį Išsaugota popieriaus erdvėje, tik objektai, kurie negali išjungti (nukirpti) peržiūros sritį krašto konvertuojami į "Visio" figūras. Objektus ir tekstą, kuris yra atjungta konvertuojami į eilutes. Pvz., apskritimą, kuris visiškai įdėtą į peržiūros sritį konvertuojamas į "Visio" apvalią figūrą.
Profilių tipai ir jų panaudojimas
Įvairūs profiliai naudojami statyboje ir pramonėje, o jų DWG failai leidžia tiksliai modeliuoti ir projektuoti. Toliau pateikiami keli pavyzdžiai:
Stogo dangos profiliai

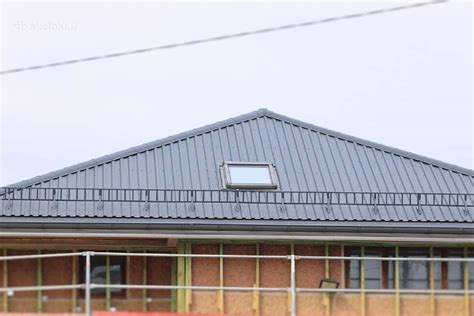

T-18 trapecijos formos lakštas turi labai platų pritaikymo spektrą. Platus spalvų ir apdailos pasirinkimas, įskaitant medinį. Galimybė pritaikyti lapo dydį pagal projektą sumažina atliekų kiekį ir įtakoją ekonomiškumui.
Plieno arba cinko-magnio lydinio dangos, užtikrinančios sustiprintą apsaugą nuo korozijos. Danga padengta 15 μm poliesterio sluoksniu, kurio paviršius yra lygus ir pusiau matinis. 200 g/m2 ir 275 g/m2 storio lakštai yra karštai cinkuojami iš abiejų pusių nenutrūkstamu procesu, o tai apsaugo plieno lapą nuo korozijos (RC2).
Cinko dangos storis, „Farmer’s Screw“ poveržlė ir ir EPDM tarpiklis, atsparus besikeičiančioms oro sąlygoms ir UV spinduliams - tai skiriamieji bruožai, dėl kurių mūsų skardos ir tvirtinimo sistemos yra vieninga visuma.
Apdailos profiliai

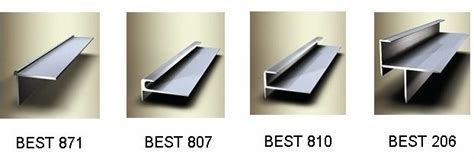

Apdailos profiliai Ruukki Design lengvai ir greitai montuojami, komplektuojami su lankstiniais ir priedais, tinka tiek pastatų išorinei apdailai, tiek interjerui. Šie profiliai suteikia daugybę galimybių įvairiems architektūriniams sprendimams: banguoti paviršiai, lengva perforuota konstrukcija su foniniu apšvietimu ar didesnis patalpų komfortas su akustine vidaus apdailos plokšte. Atnaujinta didelė spalvų paletė, įvairios medžiagos (plieno, aliuminio, Cor-Ten) ir padengimai leis įgyvendinti jūsų architektūrinę viziją. Ruukki Design profilių sistema leis lengvai ir greitai sumontuoti architektūriškai išbaigtą fasadą su apvadais ir priedais, atitinkančiais fasado apdailos medžiagą.
Metalo apdailos medžiagos sudaro itin išraiškingą ir platų estetinį asortimentą, kurį galima panaudoti kaip įvairius architektūrinius elementus.
Betonavimo profiliai
UNIRAIL® Betonavimo Profiliai - Stabilumo užtikrinimas betoninių grindų įrengimo procese. UNIRAIL® yra preciziškai pagaminta profilių sistema iš cinkuoto didelio stiprumo plieno, kuri užtikrina tolerancijų atitikimą ir stabilumą betoninių grindų įrengimo procese. Sistema yra tinkama naudoti tiek vidinės, tiek ir išorinės aplinkos sąlygomis.
Universali įbetonuojama UNIRAIL® profilių sistema leidžia suformuoti ypatingai lygius paviršius. Sistema užtikrina paviršių tiesumo ir plokštumo tolerancijas betono sluoksniams, kurių storis nuo 40 mm iki 120 mm, taip pat suteikia galimybę įrengti grindų konstrukcijas su ypatingai lygiu paviršiumi. Tai yra lengvai naudojama greito įrengimo profilių sistema. Papildomai uždėjus plastikinį paaukštinimą gaunamas stabilus pagrindas, kuris gali būti naudojamas kaip nukreipiančioji bet kokio tipo vibro mechanizmui.
UNIRAIL® yra sistema pagaminta iš cinkuoto didelio stiprumo plieno tinkama naudoti tiek vidinės, tiek ir išorinės aplinkos sąlygomis. Sujungimo strypai, kabeliai ar šildymo vamzdeliai gali būti prakišami pro angas profiliuose. Sistema užtikrina vientisą grindų betono sluoksnio stiprumą per visą sluoksnį iki pat krašto be jokių tuštumų ar ertmių susiformavimo.
Profilių DWG failų techninė informacija ir modeliavimo įrankiai
Projektuotojams, dirbantiems su profilių DWG failais, svarbu turėti prieigą prie techninės informacijos ir modeliavimo įrankių. Peikko sukūrė 2D ir 3D modeliavimo įrankius skirtus projektuotojams. Įrankiai apima 2D blokus, 3D pagrindinius komponentus ir jungčių įskiepius skirtingų modeliavimo atvejų pritaikymui.
UNIRAIL® Betonavimo profiliai: Išmatavimai, detali techninė informacija ir išsami informacija apie produkto savybės (pavyzdžiui atsparumą, reikiamas papildomas armavimas, naudojimo apribojimai ir kt.) yra pateikiama Techniniame žinyne.
Profilių DWG failų programinės įrangos sprendimai
Profilių DWG failų kūrimui ir valdymui naudojamos specializuotos programinės įrangos. Pavyzdžiui, **"Profilis"** - tai UAB InfoEra sukurtas programinės įrangos plėtinys, skirtas dujotiekio, vandentiekio arba kanalizacijos vertikaliam profiliui AutoCAD® aplinkoje sukurti. Profiliams sukuriamos juos aprašančios lentelės, kurios atitinka šiuo metu galiojančius reikalavimus. Šiai programos daliai AutoCAD® nėra būtinas. Ji skirta patogiomis priemonėmis sudaryti duomenų bylą, reikalingą profilio išbraižymui AutoCAD® aplinkoje. Pildant duomenis yra tikrinama ar jie įvesti teisingai bei parodoma, kaip duomenys bus atvaizduoti brėžinyje. Sukūrus dujotiekio, vandentiekio arba kanalizacijos duomenų bylą, vieno mygtuko paspaudimu išbraižysite profilį AutoCAD® sistemoje. Po profilio atvaizdavimu sukuriama lentelė, kurioje išvedamos žemės paviršiaus, vamzdžio ir projektuojamo žemės paviršiaus altitudės, vamzdžio nuolydžiai, atstumai tarp profilio elementų, kertančių komunikacijų aprašymai ir pan.
"DokaCAD" duomenis saugo "AutoCAD" brėžinio (.dwg) formatu. Jis gali skaityti duomenis iš dabartinės ir ankstesnių versijų. Vartotojo sąsajoje vartojami statybos ir klojinių inžinerijos srityse paplitę terminai, todėl akivaizdu, kad turėti techninių žinių šiose srityse yra privalumas.
Atnaujinimus galima atsisiųsti iš diegimo programos. Prireikus juos galima įdiegti be tarpinių veiksmų. Klausimus apie diegimą ir autorizaciją galite siųsti el. Jei turite klausimų, kaip naudotis programa, naudokitės integruota pagalbos funkcija.

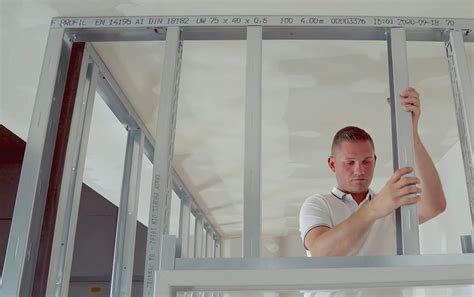

Gipskartonio pertvaros - metalinio karkaso sistema W11: Pateikiami sistemų techniniai lapai ir DWG brėžiniai, kurie padeda projektuoti ir montuoti gipskartonio pertvaras.
Cleaneo akustinės lubos D12 ir Gipso kartono plokščių lubos - D11: Sistemos techniniai lapai aprašo šių lubų sistemas, kurios gali būti modeliuojamos DWG formatu.
Garso izoliaciniai sprendimai: Brošiūros ir techniniai lapai aprašo įvairius sprendimus, kurie gali būti integruoti į projektus naudojant DWG failus.
Apdailos profiliai Design: Nuotraukos ir video demonstruoja įvairius apdailos profilių panaudojimo būdus fasaduose, suteikiant daug galimybių architektūriniams sprendimams.
Ruukki® Primo fasado apdailos plokštės: Pristatant šias plokštes, keičiasi požiūris į ateities fasadų apdailą. Vykdant didelius projektus, kurie viršija standartinių produktų galimybes, apdailos sprendimas gali būti projektuojamas bendradarbiaujant.
