Langų montavimo mazgas daugiasluoksne plokšte su termo profiliu

Langų montavimas daugiasluoksnėse plokštėse su termo profiliu yra modernus, efektyvus būdas pagerinti pastato šilumos izoliaciją, sumažinti šilumos tiltelius ir užtikrinti ilgalaikį konstrukcijos patvarumą. Ši technologija ypač aktuali A+, A++ ir pasyviems namams, nes atitinka griežtus energijos taupymo reikalavimus.

Termoprofiliai - kas tai ir kokie jų privalumai?

Termoprofiliai yra langų montavimo profiliai, pagaminti iš aukšto tankio poliuretano (PUR/PIR), ekstruzinio polistireno (XPS) arba didelio tankio polistireninio putplasčio (HDE). Jie skirti energiškai efektyviems pastatams ir turi šiuos pranašumus:

• Neišsiplečia ir nesideformuoja esant temperatūros pokyčiams
• Atsparūs vėjui, drėgmei, pelėsiui
• Atlaiko dideles apkrovas, užtikrindami tvirtą lango fiksavimą
• Mažina šilumos nuostolius ir šalčio tiltelius
• Palaiko gerą patalpų mikroklimatą, neleidžia rasoti langų rėmui, taip sumažindami pelėsio atsiradimo riziką
• Dėka išnešimo langą galima sumontuoti 80, 100 ar net 120 mm toliau nuo laikančiosios sienos, pagerinant šilumos izoliaciją ir įleidžiant daugiau saulės šviesos į patalpas

Pavyzdžiui, „THERMOLIT“ termo profiliai yra ypač populiarūs langų montavimui A+ ir A++ namams, atitinkant naujus energijos taupymo reikalavimus.

Langų montavimo sistema daugiasluoksnėse plokštėse: MTF SYSTEM

MTF SYSTEM (Mounting Thermal Frame) - tai modulinė sistema, skirta langų ir durų montavimui šiltinimo sluoksnyje. Šios sistemos moduliai gaminami iš labai kieto EPS, kurio tankis yra ne mažesnis nei 150 kg/m³, o šilumos laidumo koeficientas λ siekia 0,039-0,041 W/(mK).

Ši sistema tinka bet kokio tipo langams ir durims: aliuminio, medžio, plastiko. MTF SYSTEM moduliai leidžia įrengti langus išnešant 80, 100 ar 120 mm už sienos laikančiosios konstrukcijos, taip sumažinant šilumos tiltelius ir pagerinant fasado sandarumą.

Montavimo eiga naudojant MTF SYSTEM susideda iš šių pagrindinių žingsnių:

1. Išmatuojamas reikalingo profilio ilgis ir prireikus jis išpjaunamas.
2. Gulsčiuku patikrinamas lygumas, pažymimos kraštinės ant sienos.
3. Sienos ir profilio paviršiai turi būti švarūs, galima klijuoti net ant drėgno paviršiaus.
4. Profilis tepamas klijais dviem sluoksniais nuo vieno krašto iki kito, kampuose klijų juostos persikerta.
5. Po klijų sukietėjimo profilis gręžiamas ir prisukamas varžtais prie sienos, laikantis rekomenduojamų atstumų (mūrvaržčių išdėstymas: A - 700 mm nuo krašto, E - 150 mm tarp varžtų).
6. Atliekama kiekvieno etapo kokybės kontrolė, įskaitant geometrijos ir atramos patikrinimą.

Techniniai reikalavimai montavimui

• Aplinkos temperatūra klijavimo metu turi būti nuo 0 iki +40 °C;
• Klijavimo paviršiaus temperatūra 0-35 °C;
• Klijus esant žemesnei temperatūrai rekomenduojama pašildyti;
• Atliekami tvirtumo bandymai prieš tikrąjį montavimą.

Sandarinimo medžiagos langų montavimo mazgams

Langų sandarinimas yra būtinas siekiant užtikrinti ilgalaikį jų eksploatacijos efektyvumą ir išvengti drėgmės bei šilumos nuostolių. Rekomenduojamos sandarinimo medžiagos:

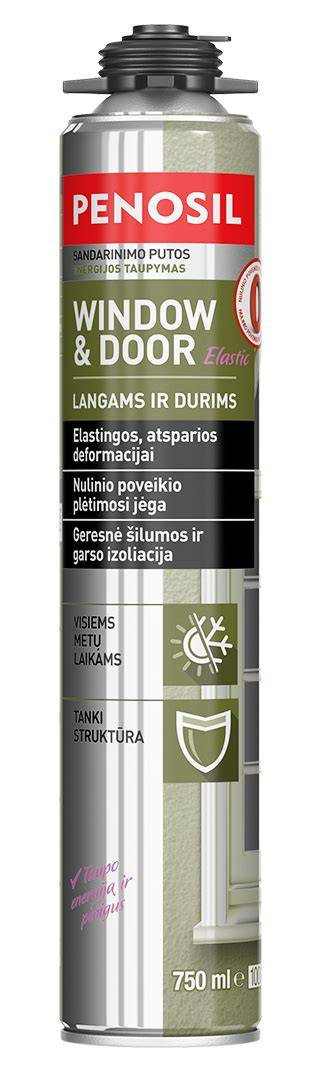

• Penosil Window and Door Elastic - elastingos sandarinimo putos, kurios pasižymi nulinės plėtimosi jėgos poveikiu ir turi gerą garso bei šilumos izoliaciją. Svarbu prieš naudojimą sudrėkinti paviršių vandens dulksna.
• Penosil Easy Gun - universali sandarinimo puta, rekomenduojama siauriems ir sunkiai prieinamiems plyšiams.
• Soudafoam Gun Maxi 70 arba Flexifoam Gun - aukščiausios kokybės poliuretano putos langams ir durims montuoti, kurios išlaiko elastingumą ir izoliacines savybes ilgą laiką.
• Soudatight Hybrid - hibridinė skysta membrana, naudojama vidinei ir išorinei sandarinimo juostų paskirčiai, suformuoja besiūlę, vėjui ir vandeniui nepralaidžią membraną.

Išnešimo profilių reikšmė ir jų montavimo gairės

Langų išnešimas į šiltinimo sluoksnį ženkliai sumažina šilumos nuostolius, tačiau neteisingas profilių tvirtinimas gali pakenkti visai sistemai. Todėl svarbu ne tik pasirinkti kokybiškus profilius, kaip Neotherm+, ThermoFrame ar THERMOLIT, bet ir laikytis teisingos montavimo tvarkos.

Esminiai montavimo žingsniai:

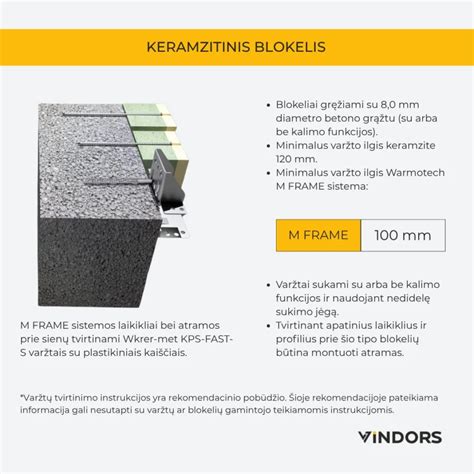

1. Pagrindo įvertinimas. Skirtingos sienos medžiagos (betonas, plytos, keramika, dujų silikatas) reikalauja skirtingų tvirtinimo sprendimų.
2. Profilio pasirinkimas pagal projekto reikalavimus. Turi būti atsižvelgiama į lango svorį, išnešimo gylį ir apkrovų perdavimą.
3. Apkrovų perdavimo planavimas. Apkrovos privalo būti tinkamai paskirstytos į pagrindą, siekiant užtikrinti sistemos stabilumą ilgalaikėje perspektyvoje.
4. Tvirtinimo taškų žymėjimas. Taisyklingas žymėjimas užtikrina kokybišką geometriją ir sandarumą.
5. Tvirtinimas pagal sienos tipą. Renkami tinkami varžtai ir įsukimo gylis, ypač atsargiai dirbant su porėtais pagrindais.
6. Geometrijos ir atramos patikra. Po tvirtinimo būtina patikrinti stabilumą ir lygumą.
7. Integracija su sandarinimo sistema. Atliekami išsamūs lango jungties sandarinimo darbai, įskaitant klijavimą arba membranų naudojimą.

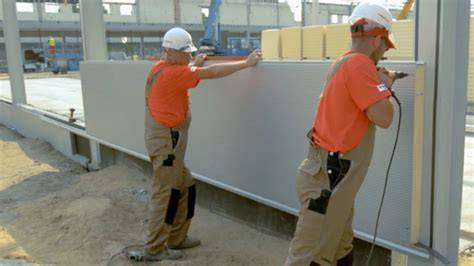

Daugiasluoksnių plokščių montavimas langų mazgo formavimui

Daugiasluoksnės plokštės atlieka pagrindinę termoizoliacijos funkciją pastato konstrukcijoje ir leidžia laiką statybai sumažinti net iki 6 mėnesių, lyginant su tradiciniu metodu. Montuojant plokštes reikėtų laikytis šių rekomendacijų:

• Plokščių iškrovimas turi būti vykdomas saugiai, naudojant kėlimo traversus su tinkamu išdėstymu
• Patikrinti, ar konstrukcija, prie kurios tvirtinamos plokštės, yra lygi
• Plėvelę pašalinti prieš transportavimą į montavimo vietą
• Priklijavus plokštę, naudoti PES sandarinimo juostas arba skystas membranas, kad būtų užtikrintas konstrukcijos sandarumas
• Vengti pjovimo įrankių, dėl kurių gali perkaisti pjovimo vietos

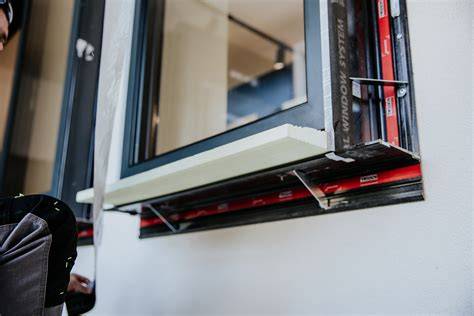

Šiltas langų montavimas: trys sluoksniai Soudal Window System (SWS)

Soudal Window System (SWS) yra sertifikuota sistema, kuria siekiama užtikrinti ilgalaikį langų sandarumą ir apsaugą nuo kondensato susidarymo. Ši sistema sudaryta iš trijų pagrindinių sluoksnių:

1. Išorinis sluoksnis - apsaugo putų vidurinį sluoksnį nuo aplinkos poveikio.
2. Vidurinis sluoksnis - poliuretano putos, užpildančios tarpą tarp angokraščio ir lango rėmo, užtikrina puikų šilumos ir garso izoliaciją.
3. Vidinis sluoksnis - sandarinimo juostos, neleidžiančios drėgmei patekti iš vidaus į izoliacines medžiagas.

Ši sistema sumažina šilumos tiltelius, užkerta kelią pelėsio atsiradimui, ir garantuoja gerą akustinį komfortą.

Dažniausios klaidos langų montavime daugiasluoksnėje plokštėje

• Nepakankamas pagrindo įvertinimas ir paruošimas
• Netinkamas profilio dydžio ir tipo parinkimas
• Bloga tvirtinimo taškų schema
• Silpni arba netinkamai parinkti varžtai
• Patikros ir geometrijos kontrolės praleidimas
• Neintegruojamas profilio tvirtinimas į bendrą sandarinimo ir šiltinimo sistemą
• Garų užtvaros nebuvimas montavimo siūlėje

Siekiant išvengti šių klaidų itin svarbu laikytis visų montavimo technologijų reikalavimų, atlikti darbų kokybės patikrinimus kiekviename etape ir naudoti tinkamas medžiagas.

Montavimo putos ir jų charakteristikos

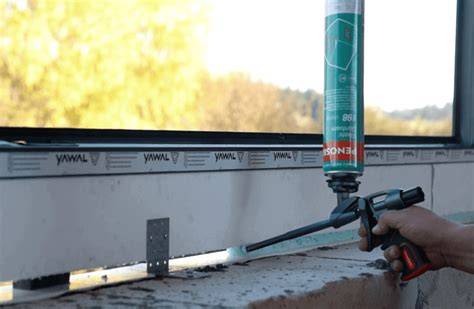

Montavimo putos, tokios kaip „Flexifoam“, yra elastingos, prisitaikančios prie temperatūrinių svyravimų ir lango siūlės judėjimo. Jos nesutrūkinėja ir ilgainiui nepraranda savo izoliacinių savybių. Putų polimerizacija vyksta drėgmės įtakoje, todėl prieš naudojimą būtina sudrėkinti paviršius.

Putos taip pat užtikrina gerą garso izoliaciją ir apsaugo nuo šalčio tiltelių.

Rekomenduojami sandarinimo ir klijavimo produktai lingu mazgams

• Penosil Window and Door Elastic - idealiai tinka sandarinimui PIR daugiasluoksnėse plokštėse;
• Soudafoam Gun Maxi 70 ir Flexifoam Gun - patvarios poliuretano putos langams ir durims;
• Soudatight Hybrid - hibridinė skysta membrana, naudojama vėjo ir vandens barjerui formuoti;
• SOUDASSEAL SWI - aukštos kokybės klijai termo profilių montavimui.

Langų montavimo mazgo sandarinimas - trijų sluoksnių sistema

Langų montavimo sanarinimas turi būti trijų sluoksnių sistema:

• Vidinis sluoksnis - garams nepralaidžios juostos, saugančios vidurinį sluoksnį nuo drėgmės;
• Vidurinis sluoksnis - termoizoliacinės montavimo putos ar kitos medžiagos;
• Išorinis sluoksnis - priešvėjinės ir vandeniui atsparios juostos ar membranos, saugančios izoliuojančias medžiagas nuo išorės veiksnių.

Šis principas užtikrina tinkamą oro srauto kontrolę, drėgmės reguliaciją bei ilgaamžiškumą.

Įrengiant langus daugiasluoksnėse plokštėse - ką svarbu žinoti?

Montuojant langus termoizoliaciniame šiltinimo sluoksnyje reverendžiai atkreipia dėmesį į:

• Tinkamas medžiagas ir jų suderinamumą (putos, termo profiliai, klijai, juostos, membranos);
• Kokybišką pagrindo paruošimą;
• Teisingą apkrovų perdavimą į konstrukciją (profilio ir varžtų tvirtinimas);
• Sandarumą ir gerą geometriją;
• Trisluoksnės montavimo siūlės sudarymą;
• Montavimo tolimesnį integravimą su fasado apdaila ir vidaus apdaila;
• Reguliarių patikrų atlikimą viso montavimo metu.

Kodėl svarbu laikytis technologijos?

Klaidų montavimo metu pasekmės gali būti rimtos: padidėję šilumos nuostoliai, pelėsių atsiradimas, konstrukcijos deformacijos ir sutrumpėjęs langų tarnavimo laikas. Tikslus ir kruopštus darbas leidžia pasiekti optimalų patalpų komfortą, ilgalaikę energijos taupymo naudą ir pastato estetinius rodiklius.
