Teisingai parenkant laidus elektros įrangai pajungti, svarbu kiek galima tiksliau nustatyti laidininko (laido, kabelio) skerspjūvio plotą. Dažniausiai jis nurodomas ant kabelių (laidų) izoliacijos. Būna, kad tokio žymėjimo nėra arba jis sunkiai perskaitomas. Tais atvejais, kai laidininkas nėra monolitinis ir susideda iš kelių gyslų, pavyzdžiui -19, reikia pamatuoti vienos gyslos skersmenį -d ir padauginti iš gyslų skaičiaus laidininke (slankmatis). Patarimas: jei nėra slankmačio, plonų gyslų diametrą apskaičiuosite ištraukę vieną gyslą ir apvynioję ja pvz. pieštuką, apvijas klodami vieną šalia kitos be tarpų. Padalijus (:) gautą apvyniotos dalies ilgį iš apvijų skaičiaus, gausite gyslos skersmenį.
Ką rodo rekomenduojami laidininkų skerspjūviai ir kaip tai taikyti praktikoje
Lentelėje pateikiami rekomenduojami laidininkų skerspjūviai, atsižvelgiant į aplinkos temperatūrą +25 oC ir laidininko temperatūrą +65 oC. Klausimas: Kaip apskaičiuoti maksimalią tempimo apkrovą ar varinio kabelio pakabinimo ilgį? Atsakymas: Maksimaliai iki 1000 N, darbinė tempimo apkrova visiems kabeliams ir laidams skaičiuojama kaip 15 N tempimo apkrovos kiekvienam vario laido skerspjūvio mm². Nesvarbu, ar naudojami kabeliai ar laidai turi standų ar lankstų laidininką, ir ar jie skirti fiksuotam ar lanksčiam naudojimui. Klojant ar įrengiant standaus laidininko kabelius, pavyzdžiui, NYY fiksuotam instaliavimui, galima naudoti daugiklį 50 N/mm².
Konkrečios pavyzdžiai: ÖLFLEX Classic 100 5 G 10 mm²
ÖLFLEX® CLASSIC 100 5 G 10 mm² (suvytas lankstus laidininkas) maksimalios tempimo apkrovos darbo metu skaičiavimas: Bendras vario skerspjūvis: 5 laidai x 10 mm² = 50 mm²; Tempimo apkrova niutonais: 50 mm² x 15 N = 750 N; Tempimo apkrova kilogramais: 750 N: 10 = 75 kg. Maksimalaus vertikalaus kabelio pakabinimo ilgio apskaičiavimas: Kabelio svoris, versija 5 G 10 mm²: 792 kg = 1000 m; Kabelio ilgis, versija 5 G 10 mm²: 75 kg = ??? m; Maksimalus pakabinimo ilgis: (75 × 1000) : 792 = 94,7 m. Jei kabelis turi atskirą fiksavimo elementą, taikoma maksimali tempimo apkrova, nurodyta atitinkamame katalogo puslapyje. Fiksavimo elementai taip pat reikalingi, jei šviestuvas, prietaisas, ar valdymo pultas turi būti pritvirtinti prie laisvai kabančio kabelio.
Kaip apskaičiuojama didžiausia apkrova ir įtampa
Statant elektros sistemas, gali kilti klausimas, kokio skerspjūvio kabelis turėtų būti naudojamas reikalingai srovei perduoti. Didžiausia leistina kabelio temperatūra nereiškia maksimalios aplinkos temperatūros, prie kurios kabelis vis dar veikia. Maksimali temperatūra nustato leistiną laidininko temperatūrą, atsižvelgiant į aplinką, srovę ir įvairius kitus veiksnius. Elektros kabeliuose kaip laidininkai dažniausiai yra naudojami varis, aliuminis arba aliuminio lydinys. Kadangi metalai turi elektrinę varžą, dėl srovės laidininkai įšyla. Laidininko varža priklauso nuo konkretaus metalo ir jo lydinio savybių, o tam, kad būtų galima atlikti elektrinius skaičiavimus ir sumontuoti kabelius nematuojant kiekvieno laido varžos, laidų varžos yra standartizuotos ir yra nurodomi sutartiniai jų skerspjūviai. Dėl aplinkos temperatūros keičiasi ir leistina kabeli apkrova srovė. Estijoje įprasta aplinkos temperatūra laikoma 25 °C (grunto - 15 °C); pagal šias vertes apkrovos srovės yra nurodytos ir bendrovės „Prysmian Group Baltics“ produktų kataloguose. Tačiau svarbu nepamiršti, kad jeigu kuri nors kabelio dalis praeina per aukštesnės temperatūros aplinką (pvz., katilinę), didžiausia leistina visos grandinės srovė turi būti apskaičiuojama pagal aukščiausią aplinkos temperatūrą.

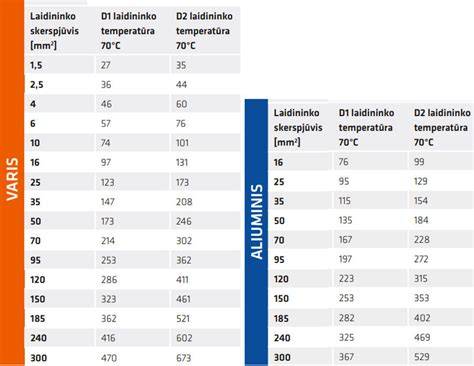

Kabelių apkrovą įtakoja ir tai, kaip išsklaidoma juose susidaranti šiluma. Šilumos išsklaidymas kabeliuose gali būti pasiekiamas skirtingais montavimo būdais, kai pagal kabelio skerspjūvį numatomos skirtingos standartinės apkrovos srovės. Pavyzdžiui, lauko kabelis atvėsta greičiau, nei kabelis, sumontuotas pastato šilumos izoliacijoje. Apkrovos srovės apskaičiuojamos pagal standartą HD 60364-5-52. Bendrovės „Prysmian Group Baltics“ produktų lapų apkrovos srovės vertės yra apskaičiuotos lentelėse nurodytomis sąlygomis. Naudojamų kabelių apkrovos srovės turi būti koreguotos atsižvelgiant į faktines sąlygas. Norint rasti didžiausią leistiną apkrovos srovę, pirmiausia reikia žinoti montavimo būdą. Pavyzdžiui, tiesiant grunte, montavimo būdas yra D2. AXPK 4G240 kabeliams standarte yra nurodyta didžiausia apkrovos srovė -250 A. 1. Naudojama žemesnė grunto temperatūra. 2. Kataloge yra nurodyta mažesnė savitoji grunto šiluminė varža. Tai reiškia, kad gruntas geriau įgeria kabelio šilumą. Tiesiai į gruntą sumontuoto kabelio standarto korekcijos koeficientas yra 1,5, todėl 260 × 1,5 = 390 A. Jeigu kabelis yra montuojamas vamzdyje, montavimo būdas yra D1. Todėl srovės ir korekcijos koeficientai yra skirtingi, o rezultatas yra toks: 218 × 1,04 × 1,18 = 267,5 A.
CYKY kabeliai ir jų skerspjūviai
CYKY kabeliai yra daugiagysliai kabeliai su PVC izoliacija, skirti vidaus elektros instaliacijos darbams. Šie kabeliai pasižymi geru lankstumu, atsparumu drėgmei ir mechaniniam poveikiui. Standartiniai CYKY kabeliai gaminami su skirtingu gyslelių skaičiumi - nuo 2 iki 5 gyslelių, o jų skerspjūvis svyruoja nuo 1,5 mm² iki 35 mm². Svarbu paminėti, kad CYKY kabeliai gali būti klojami tiek atvirai, tiek uždarose vamzdžių sistemose ar kabelių kanaluose. Vienas svarbiausių faktorių, lemiantis kabelio skerspjūvio parinkimą, yra įtampos kritimas. Įtampos kritimas apskaičiuojamas pagal formulę: ΔU = (2 × ρ × I × L) / S, kur ρ - laidininko savitasis pasipriešinimas, I - srovės stiprumas, L - kabelio ilgis, S - kabelio skerspjūvis. Praktiškai tai reiškia, kad ilgėjant atstumui, reikia didinti kabelio skerspjūvį, kad išlaikyti leistinus įtampos kritimo ribas.
Kokius faktorius reikia įvertinti pasirenkant kabelio skerspjūvį
- Montavimo būdas (atviras sienoje, uždaroje gylio įvado sistema, lauko kanale ir pan.)
- Aplinkos temperatūra ir šilumos išsklaidymo sąlygos
- Kabelio ilgio įtaka įtampos kritimui
- Kabelių grupavimas ir vienoje traukoje esančių laidų skaičius
- Trumpojo jungimo srovės bei apsaugos įrangos charakteristikos
- Kabelio medžiaga (varis ar aliuminis) ir laidininko konstrukcija
Automatiniai įrankiai ir praktiški patarimai
Kodėl verta pasikliauti CableApp kabelių skerspjūvio skaičiuokle? Todėl, kad ekspertų sudarytoje programoje išvengiama žmogiškų klaidų, kurių gali pasitaikyti imant duomenis iš lentelių ar sprendžiant formules. Juk visi žinome, kad veikiamas per didelės apkrovos, per silpnas laidas gali sukelti savaiminį užsidegimą ir trumpąjį jungimą. O brangesnis kabelis, nors ir patikimai atliks savo funkcijas, kainuos daugiau. Sutaupyti pinigų ir kartu turėti kokybišką elektros instaliaciją padės teisingai parinktas kabelių skerspjūviai.
Programa CableApp suteikia galimybę įvesti reikalingus duomenis, gauti optimalų skerspjūvį ir net pasiūlyti alternatyvas. Nors įrankis atlieka sudėtingus skaičiavimus, naudojimas yra paprastas: įsidiegus programėlę ar naršyklės tinklo versiją, įvedama objekto tipas, montavimo būdas ir kiti svarbūs parametrai. Programa rodo ne tik minimalų techninį sprendimą, bet ir potencialias sutaupomas lėšas bei anglies dvideginio emisiją dėl pasirinkto kabelio skerspjūvio.
Daugiau praktinių įžvalgų ir patarimų
- Kabelių ilgis didina įtampos kritimą, todėl ilgiems atstumams rekomenduojama didinti skerspjūvį.
- Jei planuojama ateityje didinti apkrovas, verta iš karto įrengti didesnio skerspjūvio kabelius.
- Kabelių keitimas vėliau kainuoja žymiai brangiau negu pradinis didesnio skerspjūvio pasirinkimas.
- Kai keli kabeliai eina vienoje kanalo, jų leidžiamas srovės lygis sumažėja iki apie 65% nuo nominalaus.
- Saugumas: automatiniai jungikliai saugo kabelį, o ne prietaisą, todėl svarbu teisingai parinkti trumpojo jungimo apsaugą.
Taip pat atkreipkite dėmesį į mechaninį atsparumą ir lanksčiai klojimo sąlygas. CYKY kabeliai nėra skirti tiesioginiam klojimui žemėje ar agresyvioms sąlygoms; įvertinkite montavimo vietą ir aplinkos sąlygas bei laikykitės vietinių statybos ir saugos reikalavimų.
