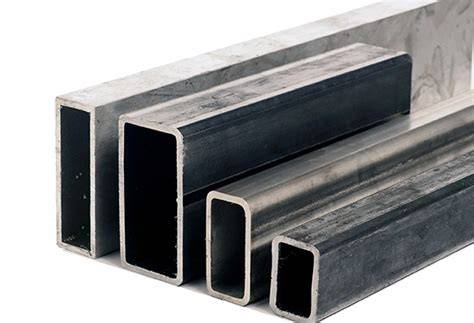

Kvadratiniai ir stačiakampiai vamzdžiai, dažnai vadinami tuščiaviduriais profiliais arba struktūriniais tuščiaviduriais profiliais, yra universalūs metalo gaminiai, plačiai naudojami statybos, pramonės ir inžinerijos srityse. Šie vamzdžiai gali būti gaminami keliais būdais, įskaitant šaltojo formavimo ir karštojo formavimo metodus. Šaltojo formavimo būdu metalo juosta valcuojama per specialius volelius, palaipsniui suteikiant jai norimą kvadratinę ar stačiakampę formą, o vėliau suformuoti kraštai suvirinami išilgai. Karštojo formavimo būdu vamzdis formuojamas iš įkaitinto ruošinio ekstruzijos arba karšto valcavimo būdu.
Populiariausia ir ekonomiškiausia medžiaga, naudojama šiems vamzdžiams gaminti, yra anglinis plienas. Priklausomai nuo anglies kiekio ir lydinių, anglinis plienas gali būti standartinio arba didelio stiprumo, pavyzdžiui, S235, S275, S355. Nerūdijančio plieno vamzdžiai naudojami ten, kur reikalingas didelis atsparumas korozijai ir estetiška išvaizda, pavyzdžiui, maisto pramonėje, medicinos įrangoje ar architektūroje.
Kvadratiniai ir stačiakampiai vamzdžiai gaminami įvairių matmenų - nuo mažų, skirtų dekoratyviniams tikslams, iki didelių, naudojamų sunkioms konstrukcijoms. Matmenys apibrėžiami išoriniu pločiu, aukščiu ir sienelės storiu. Pavyzdžiui, 50x50x3 mm kvadratinis vamzdis reiškia, kad jo kraštinių ilgis yra 50 mm, o sienelės storis - 3 mm. Kvadratiniai vamzdžiai gali būti paremti įvairiais standartais, užtikrinančiais kokybę ir saugą.
Specifikacijos ir standartai
Kvadratinių vamzdžių specifikacijos apima platų dydžių spektrą, atitinkantį įvairius pramonės standartus. Kai kurie pagrindiniai kokybės standartai apima:
- GB/T 13793: Išilginiai elektriniai varžiniai suvirinti plieniniai vamzdžiai.
- GB/T 6728: Šaltai formuotos tuščiavidurės plieninės sekcijos bendrajai konstrukcijai - matmenys, formos, svoris ir leistini nuokrypiai.
- ASTM A500: Šaltai formuoti suvirinti ir besiūliai anglinio plieno plieno konstrukciniai vamzdžiai, apvalūs ir formos.
- ASTM A 53: Standartinė vamzdžių, plieno, juodo ir karštai panardinto, cinkuoto, suvirinto ir besiūlių vamzdžių specifikacija.
- EN 10210: Karštai apdorotos tuščiavidurės nelegiruotojo ir smulkiagrūdžio konstrukcinio plieno profiliai.
- EN 10219: Šaltai suformuotos suvirintos konstrukcinės tuščiavidurės nelegiruotojo ir smulkiagrūdžio plieno profiliai.
Plieno klasės, naudojamos šiems vamzdžiams gaminti, taip pat apibrėžiamos pagal standartus, tokius kaip Q195, Q235, S235JR, S355JRH ir kiti. Procesai, tokie kaip ERW (elektrinis atsparumas suvirinimas) ir vientisas, yra naudojami vamzdžių gamyboje.
Matmenys ir tolerancijos
Kvadratinių vamzdžių matmenys gali svyruoti plačiame diapazone:
- Kvadratiniai: nuo 10 mm x 10 mm iki 500 mm x 500 mm.
- Stačiakampiai: nuo 10 mm x 20 mm iki 600 mm x 400 mm.
- Apvalūs: nuo 1/8″ iki 4″.
Sienelės storis: nuo 0,5 mm iki 20,0 mm. Ilgis: nuo 0,3 metro iki 18 metrų (pagal kliento pageidavimą).
Tolerancijos gali skirtis priklausomai nuo dydžio ir standarto. Pavyzdžiui, sienelės storio tolerancija paprastai yra ± 10 % vardinio sienelės storio. Šonų kvadratiškumo tolerancija mechaniniams dydžiams yra maks. ± b = cx 0,006″, kur b - tolerancija už kvadrato ribų, o c - didžiausias išorinis matmuo tarp plokščių. Konstrukciniams dydžiams gretimos pusės gali nukrypti nuo 90° ± 2°. Tiesumas taip pat yra svarbus parametras. Mechaniniams dydžiams jis yra maks. 1/16 colio per 3 pėdas, o konstrukciniams dydžiams - maks. 1/8″ x viso ilgio pėdų skaičius, padalytas iš 5. Didžiausias sukimas (mechaniniams ir konstrukciniams dydžiams) ir išgaubtumas bei įdubimas taip pat yra griežtai kontroliuojami pagal standartus.
Dydžių pavyzdžiai (kvadratiniai vamzdžiai)
| Dydis (mm) | Sienelės storis (mm) |
|---|---|
| 20×20 | 1,2 |
| 25×25 | 1,2 |
| 30×30 | 1,2 |
| 40×40 | 1,2 |
| 50×50 | 1,5 |
| 60×60 | 2,3 |
| 70×70 | 2,5-4,0 |
| 75×75 | 2,5-4,0 |
| 80×80 | 2,5-4,0 |
| 100×100 | 2,5-5,0 |
| 120×120 | 2,5-5,0 |
| 140×140 | 3,5-4,0 |
Taip pat yra paminėta, kad pastolių vamzdžiai su kvadratine arba apvalia profile (pvz., 38 mm, 42 mm, 48,3 mm-48,6 mm su sienelės storis nuo 2,0 mm iki 4,0 mm) naudojami laikymo lentynoms, padėklams, hidraulinėms platformoms ir kt. Jei reikia, galima užsakyti pjovimo paslaugas, t. y. diskinio pjovimo staklėmis, juostinio pjovimo staklėmis arba giljotina, kad paruoštų gaminius pagal konkrečius poreikius.
Medžiagos ir jų pritaikymas
Anglinis plienas: pati populiariausia ir ekonomiškiausia medžiaga vamzdžiams gaminti. Priklausomai nuo anglies kiekio ir lydinių, gali būti standartinio stiprumo arba didelio stiprumo (pavyzdžiui, S235, S275, S355).
Nerūdijantis plienas: naudojamas ten, kur reikalingas didelis atsparumas korozijai ir estetiška išvaizda, pvz., maisto pramonėje, medicinos įrangoje ar architektūroje.
Pritaikymas ir taikymo sritys
Kvadratiniai ir stačiakampiai vamzdžiai yra nepakeičiamas inžinerijos ir statybos elementas dėl jų stiprumo, stabilumo ir universalumo. Jų naudojimo sritys yra labai plačios:
- Statyba: salių konstrukcijos, jūros estakados, oro uostų konstrukcijos, laivų statyba, apsauginių durų staktos, garažo vartai, plieninių durų ir langų tvirtinimo įdėklai, vidaus pertvaros, kabelių tiltų konstrukcijos, greitkelių apsaugos, baliustrados, dekoravimas, gyvenamųjų namų statyba, dekoratyviniai vamzdžiai.
- Automobilių dalys: automobilių dėklai, automobilų ir autobusų gamyba, transporto priemonės.
- Žemės ūkis: žemės ūkio technika.
- Pramonė: mašinos, saulės stendai, atviroje jūroje esantys naftos telkiniai, kasyklų įranga, elektromechaninė įranga, sunkioji inžinerija, kasyba ir ištekliai, procesų inžinerija, medžiagų tvarkymas, mechaninės dalys.
- Eismas: bėgiai, susukamos durys, apsauginiai turėklai, aikščių konstrukcijos, ženklinimas, kelio baldai, tvoros.
- Logistikos sandėliai: prekybos centrų lentynos, konteineriai, transporto pramonė, komercinė statyba.
- Kita: sporto įranga, laisvalaikio įranga, baldai, mokyklos baldai.
Pastoliai vamzdžiai, kurie taip pat yra kvadratiniai arba apvalūs profiliai, naudojami tokioms konstrukcijoms kaip medžiagų laikymo lentynos, padėklai, hidraulinės platformos, santvaros, kolonoms, tvoroms ir šiltnamių stovų bokštams gaminti. Jie turi standartinius išorinius skersmenis 38 mm, 42 mm, 48,3-48,6 mm ir sienelės storis svyruoja nuo 2,0 mm iki 4,0 mm.
Jei yra poreikis, metalų pjovimo paslauga gali būti pasinaudota, kad metalų gaminiai būtų paruošti pagal konkretų jūsų poreikį, naudojant diskinių pjovimo staklių, juostinio pjovimo staklių arba giljotina. Patikra apima cheminių komponentų analizę, mechanines ir technines savybes, taip pat išorinio dydžio patikrinimą.
Apie naudojimo paprastumą ir prieinamumą
Kvadratiniai ir stačiakampiai vamzdžiai yra populiarus pasirinkimas dėl savo universalaus panaudojimo ir lengvo integravimo į įvairias konstrukcijas. Lankova parduotuvėse galima rasti platų matmenų pasirinkimą, o esant poreikiui galima pasinaudoti metalų pjovimo paslaugomis ir gauti paruoštus gaminius pagal individualius poreikius.
Naudojimo sritys apima tiek dekoratyvinius, tiek techninius sprendimus: nuo estetiškų konstrukcijų architektūroje iki galingų inžinerinių sprendimų sunkioms konstrukcijoms.
