Koks turi būti stogo šiltinimo aukštis: gairės, taisyklės ir praktika

Kai kalbame apie šilumos taupymą namuose, stogo šiltinimas yra vienas svarbiausių išorinių barjerų. Per stogą gali būti prarasta iki 40% namo šilumos, todėl nuo projekto pradžios būtina užtikrinti termoizoliacijos vientisumą ir tinkamą sluoksnių сочетimą. Straipsnyje kaupiami pagrindiniai principai, kaip išsirinkti šiltinimo aukštį, kokias sistemas derinti su hidroizoliacija ir vėdinimu bei kokios klaidos dažniausiai pasitaiko.

1. Pagrindinės sąvokos ir jų svarba

ATBRAILA - žemesnis šlaitinio ar plokščiojo stogo kraštas. Įvairūs stogo konstrukcijų sprendiniai turi būti suderinti su šia geometrine ypatybe, kad nusileidimai ir pratekėjimai būtų saugūs.

ATVIRKŠTINIS STOGAS - eksploatuojamas stogas, kuriame šiluminė izoliacija įrengta virš hidroizoliacinio sluoksnio. Tokiu sprendimu dažnai siekiama geresnio šilumos išlaikymo ir išlyginti sluoksnių sandarumą.

HIDROIZOLIACINĖ STOGO DANGA - iš hidroizoliacinių medžiagų sudaryta vandeniui nelaidi danga. Ji būtina kaip pagrindinis vandens barjeras.

APSAUGINIS HIDROIZOLIACINĖS DANGOS SLUOKSNIS - paviršinis sluoksnis arba sluoksniai, apsaugantys dangą nuo atmosferos poveikio.

PAPILDOMAS HIDROIZOLIACINIS SLUOKSNIS - papildomas hidroizoliacijos sluoksnis po arba virš pagrindinės dangos.

- anga stogo dangoje vandeniui nuo stogo nuleisti.

KARNIZAS - stogo šlaito dalis, išsikišusi už išorinės sienos.

KRAIGAS - stogo viršutinė horizontali šlaitų sankirtos briauna. Tinkamai įrengta kraigo zona yra svarbi oro srautams ir drėgmės valdymui.

Stogų projektavimo ir įrengimo reikalavimai apima priešgaisrinės saugos normų laikymą, ledo varvekliai nepamėtiniems karnizams, nuolydžius, oro srautus, užtikrintą lietaus nuotėkį bei stogo konstrukcijų atsparumą aplinkos poveikiui. Taip pat svarbu teisingai suprojektuoti įlajas, įrengti vėdinimo sistemas ir užtikrinti, kad stogo dangos būtų atsparios mikrobangoms, rezistentinės prie korozijos ir atitiktų Lietuvos normatyvus.

2. Šildymo aukštis: pagrindiniai principai

Šlaitinio stogo šiltinimas dažnai atliekamas dviem pagrindiniais būdais: tarpsloksnių šiltinimu tarp gegnių arba šiltinimu virš gegnių. Abu sprendimai turi savo privalumų ir trūkumų, tačiau dažnas scenario rodo, kad virš gegnių dėliojamas sluoksnis padeda sušalčio tilteliams sumažinti, o stogo konstrukciją išlaikyti sandarią ir ilgaamžę.

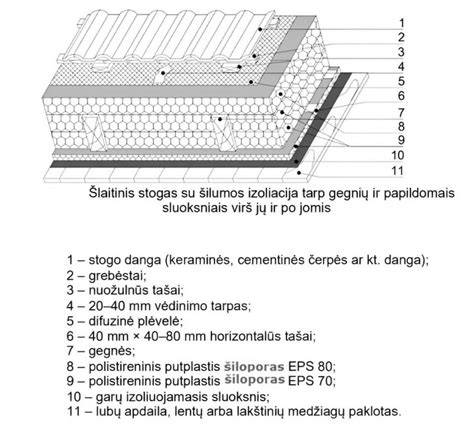

2.1 Šiltinimas tarp gegnių (tradicinis, tarp gegnių):

• Najdyti storį reikia atsižvelgiant į namo energinį tikslą. Lietuvoje A+, A++ klasėms gali būti reikalingas gana didelis storo izoliacijos sluoksnis; pavyzdžiui, A+ kartais įsivaizduojama kaip 450-530 mm vatos sluoksnis, priklausomai nuo naudojamų medžiagų ir statinio konstrukcijų.
• Mineralinė vata dažnai naudojama tarp gegnių dėl jos gebėjimo kvėpuoti ir atsparumo ugniai. Tačiau svarbu užtikrinti sandarumą siūlių ir jungčių srityse.
• Dažnai pasitaiko šilumos tiltelių problema dėl netikslių ar per smulkių sluoksnių dydžių, netaisyklingo pjaustymo, tarpų užpildymo, taip pat dėl netinkamo vėdinimo tarpo įrengimo.
• Sandarumui užtikrinti svarbu sujungti garų barjerą su kitais sluoksniais, naudoti elastingas jungtis, teisingai išlyginti plokštumą, ir užtikrinti, kad garų barjeras būtų užšalęs nuo šilumos šaltinių.

2.2 Šiltinimas virš gegnių (šiltinimas išorėje):

• Ši kryptis dažnai leidžia kur kas geriau užtikrinti šilumos ir garų srauto vientisumą bei mažesnį šilumos tiltelių skaičių, ypač kai naudojamos specialios plokštės (pavyzdžiui, FF-PIR plokštės).
• FF-PIR plokštės pasižymi labai žemu šilumos laidumo koeficientu (λD ≈ 0,023 W/mK) ir suteikia galimybę pasiekti didesnį varžos efektą su kur kas plonesniu izoliacijos sluoksniu compared to įprastoms vatos plokštėms.
• Šio metodo privalumai: mažiau darbo, mažiau šilumos tiltelių, greitesnis montavimas ir galimybė sumažinti gegnių skersmenis arba jų aukštis, jei įdiegiamas FF-PIR sluoksnis ant jų. Trūkumai: papildomos inžinerinės skaičiavimų ir konstrukcijų apkrovos bei galimas didesnis medžiagų kainos segmentas.

2.3 Plokščiųjų plokščių ir plokščių šiltinimas

• Plokščiųjų stogų atveju reikalingas tinkamas garų izoliacijos sluoksnis, kuris būtų įrengtas taip, kad nesikauptų drėgmė konstrukcijose; virš šildomų patalpų - garų izoliacija dedama iš vidaus.
• Deformacijos siūlių, jungčių su parapetais, sienomis ir kitais vertikaliais paviršiais uždengimas - būtinas, norint užkirsti kelią drėgmei ir vandeniui.

2.4 Vandens nuvedimo ir kraigo įrengimo svarba

• Ant stogų su kraigo tiesene kilstelėtas aukštis daugiau nei 6 m, būtina įrengti vandens nuvedimo nuo stogo sistemas.
• Kraigų tarpai, įsikertantys į stogo šlaitą, turi būti užpildyti difuziniais tarpikliais, o kraigo tarpo plotas turi būti pakankamai didelis, siekiant užtikrinti vėdinimą ir drėgmės šalinimą.

3. Medžiagos pasirinkimas: ką rinktis stogo šiltinimui?

Didelėmis pastatų energinio efektyvumo ar energijos taupymo užduotimis naudotos šilumos izoliacijos medžiagos gali būti mineralinė vata, putplastis (EPS/XPS) ir poliuretano putos (PU). Paprastai rekomenduojama derinti sluoksnius taip, kad būtų kuo mažiau šilumos tiltelių, o sandarumas užtikrintas.

Minėjimo plėtros tyrimuose dažnai minimos medžiagos:

• Mineralinė vata plokštėmis - dažnai naudojama tarp gegnių, puikiai kvėpuoja, atspari ugniai, turi gerą garų laidumą. Populiarūs gamintojai siūlo plokštes su Ecose® Technology, kurios neturi formaldehidų ir kitų kenksmingų priedų.
• Mineralinė vata ritininė - lengvai išpjaukiama, lanksti, patogu užpildyti tarp gegnių, tačiau būtina užtikrinti tinkamą susiuvimą ir sandarumą.
• Polistirolo putplasčiai (EPS/XPS) - puikiai tinka plokščių plokščioms dangoms ir virš gegnių, ypač kai reikia plonų sluoksnių su aukšta šilumos varža; putplasčiai gerai atlaiko mechaninį krūvį, tačiau mažiau kvėpuoja nei natūralios vatos.
• PU putos (purškiamos ar sprendimų plokštės) - puikiai užpildo visus tarpus, užtikrina vientisą, be siūlių šilumos izoliaciją. Daugeliu atvejų reikalinga speciali įranga ir kvalifikuoti meistrai. Putų tipo sluoksniai gali būti uždarų arba atvirų porų, o jų atsparumas temperatūrai priklauso nuo pasirinktos klasės.

Saikingai derinant šias medžiagas, galima siekti aukštos energinės klasės stogui. Pavyzdžiui, kai naudojamos FF-PIR plokštės virš gegnių, galima ženkliai sumažinti bendrą stogo konstrukcijos storį ir sumažinti šilumos tiltelių riziką.

4. Dažniausios klaidos šiltinant šlaitinį stogą

• Per plonas ar netinkamai sujungtas šilumos izoliacijos sluoksnis - šiluma lengvai išbėga per netiksliai užpildytas tarpų vietas.
• Blogai suklijuotos arba netinkamai sujungtos garų izoliacijos sluoksnio jungtys - gali kauptis drėgmė ir skatinti pelėsį.
• Nesandarus hermetikos ar plėvelių kraštai - vėliau kyla drėgmės ir garų patekimo į izoliaciją rizika.
• Kraigo įrengimo sprendimai be tinkamo vėdinimo ar įdiegimo trapumų - gali sukelti vandens prasiskverbimą.
• Per didelių tarpo tarp gegnių palyginimai su vata - vata gali persidaryti, perslėpti arba užgriūti geidžiamas formas, dėl ko susidaro šilumos tilteliai.

Galinės klaidos kartais susijusios su įrengtų plėvelių tarp gegnių ir išorinių plokščių sandarumu bei ateina iš to, kad garų ir oro barjerai nėra tinkamai sujungti su vidiniu. Todėl visais atvejais būtina laikytis gamintojų rekomendacijų ir STR 2.05.02:2008 nuostatų bei kitų LR reglamentų.

5. Praktiniai patarimai planuojant stogo šiltinimą

1. Pradėkite nuo stogo tipo pasirinkimo: jeigu palėpė nėra šildoma, dažnai patartina šiltinti perdangą, o palėpę palikti vėdinamą be papildomo šilumos izoliacijos sluoksnio. Jei palėpė bus šildoma, verta galvoti apie šiltinimą virš gegnių arba virš stogo danga.
2. Rinkitės mineralinę vata ar FF-PIR plokštes, priklausomai nuo norimo storio, atsparumo temperatūrai ir biudžeto. FF-PIR leidžia pasiekti aukštesnį varžos koeficientą su žemesniu sluoksnio storiu, todėl gali būti ekonomiškesnis sprendimas kompleksiškai vertinant visą stogo konstrukciją.
3. Užtikrinkite ventiliavimą: tarp stogo dangos ir izoliacijos turi formuotis vėdinamas tarpas. Virš difuzinės plėvelės plokštėse irgi turi būti užtikrintas reikalingas ventiliacijos pločiai.
4. Nustatykite garų barjerą bei hidroizoliaciją: plėvelės turi būti įrengtos taip, kad garai nepatektų į izoliaciją, o vanduo būtų tinkamai nutekintas.
5. Kai planuojate papildomą ventiliaciją kraigo ir parapetų zonoje, atkreipkite dėmesį į plotus: kraigo tarpai turi būti suformuoti, kad vėdinimo srautai galėtų vykti be kliūčių.
6. Apsvarstykite galimybę naudoti papildomą apsauginį sluoksnį nuo vėjo, ypač kai stogo šlaitai yra dideli, o aplinkoje yra stiprių oro sąlygų.

6. Kalkuliacijos ir praktiniai pavyzdžiai

Remiantis plačiai nagrinėtais pavyzdžiais lietuviškoje praktikoje, stogo šiltinimo kaina ir storis daug priklauso nuo naudojamų medžiagų, stogo nuolydžio, planuojamos palėpės ar virš jos esančios gyvenamos erdvės, bei architektūrinių sprendimų. Dažnai stogo ploto dydžiai 60-150 m2 reikalauja 2-3 sluoksnių šilumos izoliacijos, o viso stogo komplekse - papildomų hidroizoliacinių sluoksnių. Per vidutines sąlygas, mineralinės vatos plokštės su vėjo plėvele ir garų barjeru sudaro apie kelių tūkstančių eurų investiciją, o plokščių FF-PIR sprendimai gali žymiai sutrumpinti sluoksnio storį ir laiką, bet didina vienkartinę išlaidą. Atsižvelgdami į namo dydį ir tikslus energijos naudojimo rodiklius, galite naudoti planavimo skaičiavimo sistemas (pvz., STR 2.05.02:2008) ir pasikonsultuoti su stogo danga tiekėjais dėl konkrečių nuorodų.

7. Dažniausiai užduodami klausimai

• Ar plokštis turi būti įrengtos skylėse? - Taip, stogo jungčių vietose būtina įrengti papildomus hidroizoliacinius sluoksnius, o griežtiems mazgams naudoti atsparias medžiagas.
• Kokie storio reikalavimai stogo šilumos izoliacijai? - Lietuvoje dažnai rekomenduojama 250-530 mm mineralinės vatos sluoksnio, priklausomai nuo klases (A, A+, A++). FF-PIR gali suteikti didesnį varžos efektą su mažesniu sluoksniu.
• Ar galima šiltinti palėpę iš vidaus? - Taip, tačiau būtina užtikrinti garų izoliaciją, ventiliaciją ir tinkamą tarpinį plokščių išdėstymą.
