Litavimo antgaliai: pasirinkimas ir pritaikymas įvairiems darbams

Antgaliai yra esminės lituoklių ir litavimo stotelių eksploatacinės dalys, kurios tiesiogiai lemia litavimo kokybę ir efektyvumą. Šiame straipsnyje gilinsimės į litavimo antgalių pasaulį, aptarsime jų tipus, parinkimo kriterijus ir tinkamą priežiūrą, ypatingą dėmesį skirdami tiems, kurie nereikalauja itin tikslios išvadų padėties.

Litavimo įrangos įvairovė ir antgalių suderinamumas

Nors dažnai litavimo įrangos pasirinkimą lemia naudotojo pirmenybės ir prietaiso tipas, svarbu suprasti, kad kai kuriais atvejais konkretaus lituoklio modelis gali nulemti jo suderinamumą su tam tikromis antgalių savybėmis. Pirmiausia reikia pabrėžti, kad visuotinio litavimo antgalių lizdų standarto nėra - beveik kiekvienas gamintojas kuria savo sprendimus. Išimtis - biudžetinės įrangos gamintojai, kurie naudoja modulinę konstrukciją ir gali siūlyti suderinamumą su kitų gamintojų sprendimais.

Norint užtikrinti tinkamą lituoklio veikimą, būtina teisingai įdėti antgalį, kad būtų užtikrintas optimalus šilumos laidumas tarp kaitinimo elemento ir paties antgalio. Nors sriegis galėtų būti idealus sprendimas, dėl temperatūros svyravimų jis dažnai sudega.

Medžiagos ir priežiūra

Antgaliai paprastai gaminami iš vario pagrindo lydinių, užtikrinančių gerą šilumos laidumą. Pati galvutė dažniausiai apdorojama mechaniškai ir galvanizuojama. Dėl šios priežasties antgalių valymui būtina naudoti specializuotas priemones - drėgnas kempines arba specialius minkštųjų metalų pluošto šveitiklius.

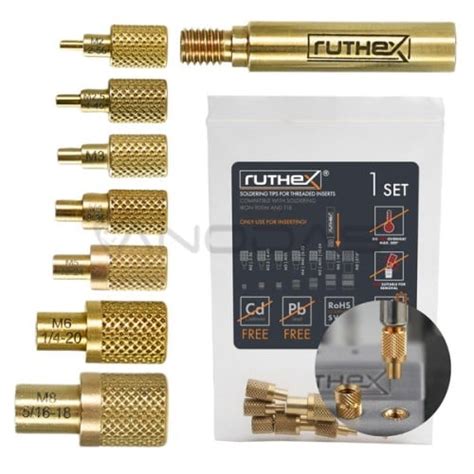

Antgalių tipai ir jų pritaikymas

Litavimo antgalių skirstymą daugiausia lemia lituoklio ar litavimo stotelės konstrukcija. Nėra bendrojo lizdų standarto, todėl gamintojai kuria savitus sprendimus. Kai kuriuose lizduose naudojama įtampa tiekiama tiesiai į antgalį. Pažangesnėse konstrukcijose kaitinimo elementas ir termopora integruojamos į vieną modulį su antgaliu. Tokie sprendimai dažnai naudojami JBC ar Weller prietaisuose ir pasižymi mažais energijos nuostoliais, sparčiu įkaitimu ir tikslesniu temperatūros matavimu.

Profesionaliose srityse, tokiose kaip gamybos linijos, dažnai naudojamos sparčiojo antgalio keitimo sistemos, leidžiančios greitai ir lengvai pakeisti antgalį viena ranka.

Pagrindiniai antgalių tipai:

• Minibangos formos antgalis: Turi įgaubtą nuopjovą kūginės galvutės gale. Paviršiaus įtemptis laiko lydmetalio lašą antgalio viršūnėlėje, kas palengvina SMD komponentų, ypač turinčių daug išvadų, montavimą.
• Plokščias (atsuktuvo formos) antgalis: Jo galvutė yra plokščia ir pailga. Tinka montuoti ir išmontuoti skylinius elementus, paskirstyti lydmetalį po paviršių. Puikiai tinka kaitinti varines pynes, naudojamas šalinant lydmetalį, bei "alavuojant" laidų gyslas dėl didelio sąlyčio ploto.
• Kūginis antgalis: Laikomas universaliuoju, dažnai komplektuojamas su lituokliu. Turi suapvalintą viršūnėlę ir tinka visų tipų komponentams dėl taškinio darbo galimybės. Tikslūs kūginiai modeliai idealiai tinka darbui su SMD grandynais, ypač jungčių koregavimui.
• "Peilio" formos antgalis: Sujungia plokščio antgalio ir tikslios viršūnėlės privalumus. Gali būti geriausias pasirinkimas dažnai montuojantiems ir išmontuojantiems SMD elementus.

Alternatyvūs litavimo įrankiai ir jų antgaliai

Nors straipsnis daugiausia dėmesio skiria standartiniams litavimo antgaliams, verta paminėti ir kitus sprendimus.

• Dujiniai lituokliai: Nors dažnai siejami su dideliais įrenginiais, jie gali būti optimalus sprendimas ir nešiojamiesiems įrenginiams. Dauguma jų antgalių turi angas dūmams išleisti. Kai kurie dujinių lituoklių antgaliai leidžia atlikti ne tik litavimo, bet ir plastikų pjovimo darbus.
• Transformatoriniai lituokliai: Nors ir rečiau naudojami, jie pasižymi greitu įkaitimu ir itin maža antgalių kaina. Praktiškai bet kokia varinė viela gali būti naudojama kaip antgalis, tačiau efektyviam darbui reikalingi specialūs antgaliai su tam tikromis savybėmis.

Specializuoti sprendimai SMD komponentams

Paviršinio montavimo elementų (SMD) plitimas paskatino naujų rankinio litavimo ir išlitavimo būdų kūrimą. Dėl mažų matmenų ir tankaus išsidėstymo ant plokštės, darbui su jais kartais naudojamos specialios mikrožnyplės, kurių žiaunos yra pora karšto litavimo antgalių. Tokie antgaliai dažnai būna poriniai.

Išlitavimo įrangos antgaliai

Nors tai nėra tiesiogiai susiję su litavimo antgaliais, svarbu paminėti ir išlitavimo įrangos antgalius. Jų paskirtis - įkaitinti lydmetalį iki lydymosi temperatūros ir užtikrinti kanalą lydmetalio siurbimui. Tokie elementai naudojami tiek profesionaliose stotelėse, tiek nebrangioje išlitavimo įrangoje.

Šaltų litavimo jungčių prevencija ir atpažinimas

Viena iš svarbiausių problemų, kylančių lituojant, yra "šaltos" litavimo jungtys. Jos atsiranda, kai lydmetalis tinkamai neištirpsta dėl nepakankamos šilumos arba sutrikus jungčiai aušinimo metu. Tai gali sukelti laidumo problemas ir net plokščių gedimus.

Dažnos šalto litavimo jungčių priežastys:

• Nepakankamas šilumos kiekis: Per žema lituoklio temperatūra arba per trumpas kontaktas su komponentu.
• Prastas paviršių valymas: Nešvarumai ar oksidacija trukdo lydmetalio sukibimui.
• Netinkamas litavimo pritaikymas: Nepakankamas arba netinkamas lydmetalio kiekis.
• Sutrikimai aušinimo metu: Judinimas ar vibracija kol lydmetalis neužstingo.
• Temperatūros valdymo problemos: Per žema arba per aukšta temperatūra.
• Neprilygstama komponentų geometrija: Netinkamas komponento prigludimas prie PCB takelių.

Kaip atpažinti šalto litavimo jungtis:

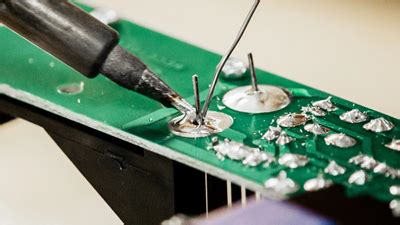

• Vizualinė apžiūra: Nelygus, šiurkštus, nuobodus ar mažiau blizgus lydmetalis, įtrūkimai ar tarpai.
• Bandymas su multimetru: Didelis pasipriešinimas arba jo nebuvimas.
• Atsparumo testavimas: Didelis atsparumas lyginant su gerai lituota jungtimi.
• Šiluminis vaizdinimas: Temperatūros skirtumai lyginant su gretimomis jungtimis.
• Rentgeno apžiūra: Nenuoseklūs raštai, tuštumos ar tarpai lydmetyje.

Šalto litavimo jungčių poveikis PCB veikimui:

• Elektros laidumo problemos.
• Mechaninis nestabilumas.
• Perkaitinti sąnariai (dėl netolygaus įkaitimo).
• Nepakankamas drėkinimas (lydmetalis neteisingai paskirstomas).
• Litavimo badas ir tiltai (per mažai arba per daug lydmetalio).

Šalto litavimo jungčių prevencijos metodai:

• Užtikrinti tinkamą komponentų ir plokščių išvalymą.
• Užtikrinti pakankamą šildymą (tiek komponento, tiek PCB takelio).
• Naudoti tinkamą lydmetalio kiekį.
• Mažinti sutrikimus aušinimo metu.
• Naudoti aukštos kokybės litavimo pastas.

Litavimo stotelė yra nepakeičiamas įrankis tiek profesionalams, tiek mėgėjams, naudojamas remontuojant, surenkant plokštes ar kuriant prototipus. Renkantis svarbu įvertinti galią, temperatūros reguliavimo tikslumą, antgalių pasirinkimą, ESD apsaugą bei patikimumą. Atsakingas pasirinkimas pagerina darbo kokybę ir padeda išvengti klaidų.
