Renkantis ventiliacijos vamzdžius, ypač montuojant gartraukį virtuvėje, svarbu atsižvelgti į galiojančius standartus ir rekomendacijas. Tinkamai parinktas ir sumontuotas vamzdis užtikrins efektyvų oro ištraukimą ir sumažins triukšmo lygį.

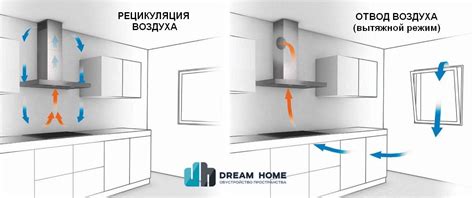

Gartraukio ventiliacijos angos skersmenys
Gartraukių gamintojai dažnai nurodo 100, 120 ir 150 mm ventiliacijos angos dydžius. Tačiau, atsižvelgiant į aerodinamines savybes, rekomenduojami šie skersmenys:
- Rekomenduojamas skersmuo: 160 mm
- Minimalus skersmuo: 120 mm (bet ne mažiau)
100 mm skersmuo nerekomenduojamas dėl per didelio aerodinaminio pasipriešinimo. Gartraukis gali neištraukti reikiamo oro kiekio ir veikti triukšmingai.
Pajungimo dydis priklauso nuo gartraukio galingumo. Dažniausiai perkami gartraukiai, kurių pajungimas 150 mm, tačiau Lietuvoje tokio diametro vamzdžių nebūna. Lietuvos standartai numato 100, 125, 160 mm ir didesnius vamzdžius. Jei neturite daug vietos, siūloma palikti 160 mm angą, bet jei tiek vietos neturite, tai bent jau 125 mm. Kuo didesnis skersmuo, tuo geriau, bet jeigu vietos nėra, tada pagal gartraukio poreikius arba 100 mm.
Vamzdžių tvirtinimo apkabos pagal DIN 3015 standartą
DIN 3015 standarto apkaba (tipas 100, be viršutinės plokštelės) skirta greitam, paprastam, patvariam ir estetiškam vamzdžių, kabelių bei žarnų tvirtinimui įvairiose pramonės šakose, antžeminėse ir laivų instaliacijose. Pagaminta pagal DIN 3015 normą.
Apkaba prie konstrukcijos montuojama suvirinant apkabos pagrindą (taip pat galima prisukti arba montuoti ant bėgelio). Standartiškai apkaba turi profiliuotą (su grioveliais) vamzdžio angos paviršių. Matmenų grupei 0 naudojamas vienas varžtas su šešiakampe įvore, matmenų grupėms 1 ÷ 6 naudojami du varžtai su šešiakampe įvore.
Be standartinių metalinių elementų galima užsisakyti: prailgintas plokštes, bėgelius ir varžtus apkabų komplektams montuoti. Elementų parinkimą reikia derinti su gamintoju.
- Apkabos medžiaga: Guma
- Varžtų medžiaga: Cinkuotas plienas
- Pagrindo medžiaga: Anglinis plienas
DIN 3015 Standarto RB Apkaba (be viršutinės plokštelės)
Štai keletas DIN 3015 standarto RB apkabų variantų:
| Prekės numeris | Produkto varianto pavadinimas | Nominalus vidinis skersmuo | Darbinis slėgis [bar] |
|---|---|---|---|
| TC-RB100-106 | DIN3015 standarto RB apkaba 6 mm vamzdžiui, be p. g. | 6 mm | - |
| TC-RB100-106,4 | DIN3015 standarto RB apkaba 6,4 mm vamzdžiui, be p. g. | 6,4 mm | - |
| TC-RB100-108 | DIN3015 standarto RB apkaba 8 mm vamzdžiui, be p. g. | 8 mm | - |
| TC-RB100-109,5 | DIN3015 standarto RB apkaba 9,5 mm vamzdžiui, be p. g. | 9,5 mm | - |
| TC-RB100-110 | DIN3015 standarto RB apkaba 10 mm vamzdžiui, be p. g. | 10 mm | - |
| TC-RB100-650,8 | DIN3015 standarto RB apkaba 50,8 mm vamzdžiui, be virš. | 50,8 mm | - |
Pastaba: Lentelėje pateikti tik keli pavyzdžiai.
Vamzdžių sujungimo būdai
Vamzdžiai gali būti sujungiami įvairiais būdais, priklausomai nuo medžiagos ir paskirties:
-
Karšto lydymo būdas (PPR vamzdžiams): Šis metodas pasižymi lengvu ir greitu valdymu bei paprastais įrankiais. Įmanoma pasiekti molekulinio lygio sujungimą, todėl galima užtikrinti labai patikimą ryšį.
-
Flanšinė jungtis: Pagrindinės savybės yra lengvas išmontavimas, didelis stiprumas ir geras sandarinimas. Montuojant flanšą, abu flanšai turi būti laikomi lygiagrečiai, o sandarinimo paviršiaus negalima liesti ir valyti.
-
Suvirinimas: Metaliniai vamzdžiai dažnai sujungiami suvirinant. Skiriamas išlydytas suvirinimas (kaitinimas iki lydymosi ir sukietėjimo) ir suvirinimas slėgiu (detalėms taikomas slėgis suvirinimo metu). Suvirinimas taikomas metaliniams vamzdžiams, dažnai naudojamiems paslėptiems ir didesnio skersmens vamzdžiams. Didžiausia suvirinimo problema yra korozijos rizika, o suvirinimo anga lengvai rūdija.
-
Kietasis litavimas: Naudojant metalinę medžiagą, kurios lydymosi temperatūra žemesnė nei pagrindinės medžiagos, kaip litavimo medžiagą. Skysta litavimo medžiaga sudrėkina pagrindinę medžiagą, užpildo jungties tarpą ir difunduojasi su pagrindine medžiaga.
-
Snap-on jungtis: Plonasieniams vamzdžiams sujungti dažniausiai naudojamos spragtelėjusios jungtys. Radialinis išorinės jėgos susitraukimas naudojamas vamzdžių jungiamosioms detalėms, kurios įstringa ant vamzdžio ir per sandarinimo žiedą sustabdo vandenį. Montuoti paprasta, tačiau labiau tinka šalto vandens sistemoms, o tiesioginio geriamojo vandens sistemoms atviriems vamzdynams gali kilti problemų dėl sandariklių senėjimo.
-
Srieginis sujungimas: Naudoja dvi jungtis su kūginiais vamzdžių sriegiais. Prisukamos per jungiamosios angos sriegių slėgio sandariklį. Naudojamos cinkuoto plieno vamzdžiams, kurių skersmuo yra mažesnis arba lygus 100 mm, ir dažniausiai naudojami atviriems vamzdynams.
-
Kištukinio lizdo jungtis: Daugiausia naudojama ketaus vamzdžiams su lizdinėmis jungtimis, betoniniams vamzdžiams, keraminiams vamzdžiams, plastikiniams vamzdžiams ir kt.
-
Griovelio jungtis (gnybtinė jungtis): Gali būti naudojama gaisriniam vandeniui, oro kondicionavimui, vandens tiekimui, lietaus vandeniui ir kitoms sistemoms, kurių skersmuo didesnis arba lygus 100 mm cinkuoto plieno vamzdžio jungtis.
-
Elektros sintezės jungtis: Paprastai naudojamas PE vamzdžiams sujungti. Kaitinant varinę vielą, įterptą į vidinę vamzdžio sienelę, plastikinė derva lydymosi srityje keičiasi fazėmis, o polimero grandinės segmentai prasiskverbia vienas į kitą.
Vamzdžių medžiagos
Vamzdžiai gali būti pagaminti iš įvairių medžiagų, tokių kaip plienas, ketus, keramika, varis, plastikas (PPR, PEX, PE).
- Plieniniai vamzdžiai: Gali būti be dangos (juodos spalvos), gruntuoti, cinkuoti, chromuoti. Paprastai naudojami aukšto slėgio ir temperatūros sistemose arba katilinėse.
- Variniai vamzdžiai: Gali tarnauti apie 100 metų. Varis mažina bakterijų kiekį ir daro teigiamą poveikį vandens bakteriologinei būklei.
- Plastikiniai vamzdžiai (PPR, PEX, PE):
- PPR vamzdžiai: Lituojami karšto lydymo būdu, pasižymi geru kainos ir kokybės santykiu, dažnai naudojami renovuojant namus ir katilinėse.
- Daugiasluoksniai vamzdžiai: Dažnai tiesiami renovacijos projektuose dėl patogumo, lengviau ir greičiau montuojami, pasižymi didesniu atsparumu slėgiui, tinkami šalto ir karšto vandens sistemoms, šildymo vamzdynams. Lengvai lankstomi, todėl galima išvengti lenkimų ir alkūnių.
- PEX (polietilenas): Elastinga, stipriai suspaudus plečiasi, gali toleruoti ir užšalimą. Tinka tiek karštam, tiek šaltam vandeniui. Vamzdis neišlaiko savo formos, todėl šiek tiek sudėtingiau montuojamas.

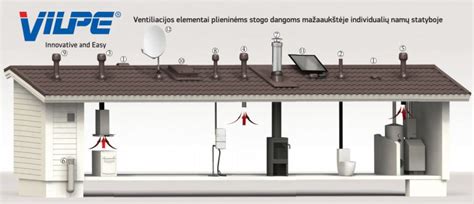

Ventiliacijos vamzdžių išvedimas per stogą
Planuojant vėdinimo įrengimo darbus, svarbu tinkamai montuoti vėdinimo vamzdžius ant namo stogo. Tai turi būti padaryta teisingai: pirma, kad nepažeistumėte stogo ir išvengtumėte nuotėkių; antra, kad išėjimas užtikrintų maksimalią sukibimą.
Labiausiai paplitusios yra dvi ventiliacijos vamzdžių išėjimo į stogą galimybės:
- Paruoštų vėdinimo angų (gamyklinių) naudojimas;
- Padaryti išvadą tiesiai prie ventiliacijos vamzdžių stogo ir uždaryti juos gamykloje pagamintu praleidimo elementu.
Metodo pasirinkimas priklauso nuo namo ir stogo projektavimo ypatybių, išvaizdos reikalavimų ir turimo biudžeto.
Paruoštos vėdinimo angos
Stogo gamintojai siūlo detales, skirtas vėdinimo vamzdžių pravažiavimui per pastato konstrukciją. Tokių išėjimų privalumai:
- Puiki išvaizda;
- Spalvą atitinkanti stogo spalva;
- Tarpiklių ir įmontuotos šilumos izoliacijos buvimas;
- Tikslus vertikalus reguliavimas;
- Su išvestimi suderinamas deflektorius ir įvorė;
- Lengvas montavimas.
Jei didelę reikšmę turi stogo išvaizda, tuomet geriau pasirinkti gamykloje pagamintą vėdinimo angą. Jis tiesiog pritvirtinamas ir atrodo puikiai.
Universalus praėjimo elementas "Flash Master"
Jei reikia pašalinti ilgą ventiliacijos vamzdį per stogą, angos praėjimo rankovę arba tiesiog atlikti montavimą kuo mažesnėmis sąnaudomis, naudojamas universalus praėjimo elementas, vadinamas „flash master“. Jis tinka vamzdžiams, kurių skersmuo nuo 6 mm iki 467 mm, ir gali būti montuojamas ant bet kokio tipo stogo. Be to, toks praėjimo įrenginys gali būti pagamintas iš gumos ir silikono, atlaikantis temperatūrą iki 240°C.
Privalumai naudojant universalų praėjimo elementą:
- Maža kaina;
- Paprastas montavimas;
- Tinka bet kokiam stogui;
- Tinka bet kokiems vamzdžiams, kurių skersmuo yra iki 467 mm;
- Pagamintas stogo spalva;
- Suteikia sandarumą ir patikimumą.

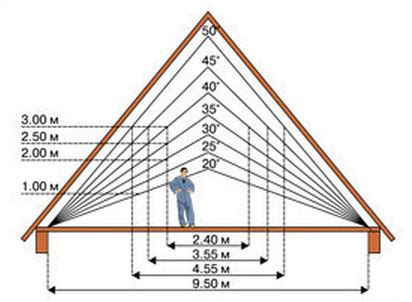

Ventiliacijos išleidimo angos aukštis ir vieta
Įrengiant išmetimo angą per stogą, svarbu ne tik užtikrinti pravažiavimo pro stogo dangą sandarumą, bet ir pasirinkti tinkamą vietą. Taip pat turite teisingai nustatyti išėjimo aukštį, nes ventiliacijos kanalo trauka tiesiogiai priklauso nuo jo.
- Ventiliacijos išėjimo tašką per stogą geriau daryti kuo arčiau kraigo.
- Kad vamzdžiu nepatektų į vėjo nuotekų zoną, ventiliacijos vamzdžio deflektoriaus aukštis turėtų būti:
- 0,5 m aukščiau stogo kraigo, jei išėjimas yra ne toliau kaip 1,5 m nuo kraigo;
- ne žemiau kaip stogo kraigai, jei išėjimas yra nuo 1,5 iki 3 m atstumu nuo kraigo;
- ne žemesnė už liniją, brėžiamą 10° kampu apie kraigo iki horizonto, jei ventiliacijos anga yra toliau 3 m nuo kraigo.
- Jei vėdinimo vamzdis pašalinamas iš namo priestato, jo deflektorius turėtų būti 0,5 m virš linijos, nubrėžtos nuo pagrindinio pastato stogo karnizo 45° kampu iki horizonto.
Ventiliacijos vamzdžio tvirtinimas
Jei ventiliacijos vamzdis yra aukštas ir gali būti veikiamas stiprių vėjų, jį reikia papildomai pritvirtinti. Yra keletas būdų:
- Strijos: Dažniausiai gaminamos iš cinkuotų kabelių. Reikia bent trijų prailginimų, kampai tarp kurių turėtų būti kuo lygesni (120°).
- Pjūviai (griežtos strijos): Panašūs į kabelių strijas, bet veikia ir suspaudžiant. Pakanka dviejų tvirtinimo prie stogo taškų.
- Metalinės lentynos: Naudojamos, kai vamzdis yra labai aukštas ir reikia jį ne tik pritvirtinti, bet ir sustiprinti. Dažniausiai pasitaikantys suvirinti tūriniai stelažai.
Ventiliacijos angos izoliacija
Klausimas apie ventiliacijos izoliacijos poreikį, o ypač apie jos prieigą prie stogo, dažnai užduodamas. Atsakymas į jį yra vienareikšmis: izoliacija turi būti privaloma! Jei nekreipsite tinkamo dėmesio į atšilimą, tai šaltyje galite likti be ventiliacijos.
Vėdinimo anga yra lauke ir yra veikiama neigiamos temperatūros, o vėjas tik pagreitina aušinimo procesą. Užšalus, ventiliacijos kanalo sienos pradeda vėsinti šiltą orą, einantį pro jį iš kambario. Dėl to žymiai sumažėja trauka. Susidaro du neigiami reiškiniai: šiltas oras iš kambario, atvėsęs sienomis, pradeda leistis žemyn, trukdydamas normaliam vėdinimo veikimui; iš patalpų pašalintame šiltame ore yra žmonių veiklos dūmai.
(LT) Kaip apšiltinti ventiliacijos, kanalizacijos ir vamzdžius su purškiama termoizoliacija POLYNOR
Kondensatas ventiliacijos sistemoje: priežastys ir sprendimai. Apšiltintame iš vidaus bute išvestoje ventiliacijoje ant plokščio stogo žiemos metu susidaro kondensatas, kuris bėga į butą, sukeldamas didelę drėgmę. Problema gali būti nepakankama ventiliacijos sistemos izoliacija arba netinkamas įrengimas.
