Kokios konstrukcijos laiko perdanga inžinerijoje

Perdanga yra viena svarbiausių pastato dalių. Ji atskiria aukštus, laiko apkrovas ir turi būti tvirta, tiksli bei patikima. Perdangos yra horizontalios pastato konstrukcijos, skirstančios pastatą į aukštus. Perdangos riboja aukštus ir esančias juose patalpas iš viršaus ir apačios (atitvėrimo funkcija) ir kartu laiko savo pačių, žmonių, įrangos ir kitų daiktų, esančių pastate, svorį (laikymo funkcija).

Perdangų tipai pagal konstrukciją ir medžiagą

Pagal naudojimo būdą perdangos skirstomos į sijines ir plokštines. Pagal išdėstymą perdangos skirstomos į tarpaukštines, pastogines, cokolines ir apatines. Pagal medžiagas, kurios naudojamos joms gaminti, daugelį metų išlieka populiarios medinės ir gelžbetoninės perdangos.

• Medinės sijinės perdangos: Tokios perdangos pagrindas - gaminamos iš spygliuočių ir lapuočių medžių arba plieninės sijos, kurios remiasi į laikančiąsias sienas. Dėl įrengimo paprastumo ir gerų termoizoliacinių savybių, sijinės perdangos dažniausiai yra naudojamos individualių namų statyboje.
• Plieninės sijinės perdangos: Ne tik medinės, bet ir plieninės sijos gali būti naudojamos perdangai. Paprastas įrengimas ir geros termoizoliacinės savybės lėmė populiarumą statant individualius namus.
• Gelžbetoninės perdangos: Jos pasižymi patvarumu, ilgaamžiškumu ir atsparumu ugniai. Yra skiriamos monolitinės ir surenkamos gelžbetoninės perdangos.

Monolitinės gelžbetoninės perdangos

Monolitinės gelžbetoninės perdangos įrengiamos tuo atveju, jeigu veikia stiprios, dinaminės apkrovos (pvz. visuomeniniuose ar gamybiniuose pastatuose). Taip pat monolitinės konstrukcijos reikalingos tada, kai būtent perdangos užtikrina pastato erdvinį standumą, kai pastatas turi tokią sudėtingą formą, kad tipinės surenkamųjų perdangų konstrukcijos negali būti panaudotos. Monolitinės plokštės perdanga viršutinėje dalyje yra labai tvirta, nes sujungta su sijomis. Monolitinės gelžbetoninės perdangos montuojamos tuomet, kai planuojama, jog jas veiks stiprios apkrovos, o namas turi sudėtingą formą, trukdančią panaudoti gelžbetonines surenkamas perdangas.

Monolitinėms perdangoms savikainą didina klojinių nuomos ir montavimo kaštai. Paruošiamieji montavimo darbai trunka gana ilgai. Gamyklinės standartinių matmenų gelžbetoninė plokštės sudaro problemų formuojant perdangoje angas laiptinėms, kaminams ir vėdinimo angoms. Dažniausia tenka tokiose vietose lieti monolitinę perdangą.

Surenkamosios gelžbetoninės perdangos

Yra skiriamos monolitinės ir surenkamos gelžbetoninės perdangos. Surenkami gelžbetoninės perdangos elementai leidžia greičiau montuoti konstrukcijas ir sumažinti statybvietės darbus. Surenkama gelžbetoninė perdanga - tai armuotų sijų ir tuščiavidurių blokelių perdangos. Šios perdangos susideda iš lengvų gelžbetonio sijų su erdvine plieno santvara, tuščiavidurių blokelių ir monolitinio betono, liejamo statybos aikštelėje.

Surenkamų perdangų svoris sumažėjo pradėjus naudoti tuščiavidurius užpildomus blokelius. Į objektą atvežamos dvi gamykloje paruoštos perdangos dalys, gelžbetoninės sijos ir tuščiaviduriai blokeliai. Per pusdienį 3 žmonių brigada sumontuoja ir paruošia betono užliejimui apie 60 kv. m perdangos. Sijos nesunkios ir pernešamos rankomis į reikiamą vietą. Sijos yra patikimos, didesnių apkrovų zonose perdanga sustiprinama tiesiant greta dvi ar tris sijas.

Surenkamosios konstrukcijos gaminamos betono gamybos įmonėse, užtikrinant, kad produkcija atitiktų tikslius techninius matmenis, reikiamą betono kokybę, teisingai būtų išdėstyta armatūra ir keliamosios santvaros, išlaikytas betono izoliacinių medžiagų storis. Surenkamosios perdangos elementai leidžia išvengti klojinių nuomos ir sudėtingo montavimo, todėl dažnai yra pigesnė alternatyva monolitinėms perdangoms.

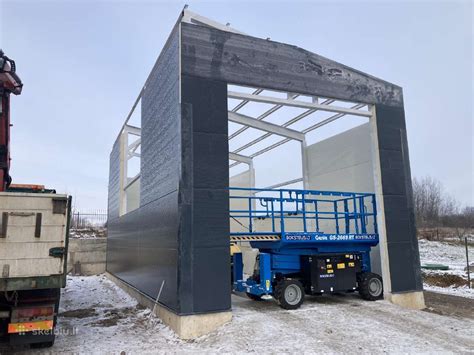

„Leier - Panel“ sistemos plokštinės perdangos

Perdangos plokštės „LEIER-PANEL“ sudaro monolitinių gelžbetoninių perdangų „betoninio klojinio pagrindą“. Naudojant geriausias rinkoje esančias perdangas tampa nebereikalingi brangūs ir darbui imlūs klojiniai. Perdangų naudojimo sritys praktiškai neapribotos.

Perdangos plokštės „Leier - Panel“ gali būti iki 2,42 m pločio ir iki 10 m ilgio, jas galima pagaminti bet kokios formos. Surenkamieji elementai apima privalomą armatūrą, sustiprintą plieninėmis santvaromis „Leier - Panel“. Dėl plačios konstrukcijos sumažėja sandūrų skaičius, nes tai yra pagrindinis surenkamųjų perdangų trūkumas.

„Leier - Panel“ sistemos perdanga yra gelžbetoninė, suprojektuota pagal konkretaus projekto reikalavimus. Susideda iš plačių surenkamųjų plokščių „Leier - Panel“, kuris yra „betoninis armatūros pagrindas“, gaminamas iš surenkamųjų konstrukcijų ir išlieto statinio viršutinio betono sluoksnio. Abu perdangos sluoksniai sudaro vientisą konstrukciją dėl perdangoje sumontuotų sijų ir surenkamųjų konstrukcijų pločio, užtikrinant visišką jų sąveiką ir perdangos vientisumą.

Vientisų perdangų, sudarytų iš „Leier - Panel“ plokščių, storis siekia nuo 18 iki 28 cm, ir priklauso nuo viršutinio betono sluoksnio. Dėl kintamo perdangos storio galima visiškai išnaudoti konstrukcinės perdangos keliamąją galią pagal projektinius reikalavimus, t. y. visą perdangos plotį ir nustatytas apkrovas. Plokščių storis gali būti įvairus ir siekti nuo 5 iki 6,5 cm, svoris - iki 125 kg/m2.

Perdangos paviršius yra lygus, todėl nebereikia naudoti apdailos tinko. Apskaičiuojant montavimo poreikius, montavimo atramų, plokščių armatūros sandūrų ir instaliacijos angų padėtis nurodoma montavimo plane. Plokščių atramos paviršiai ant sienų ir montažinių atramų turi būti nuvalyti ir išlyginti. Plokštes galima dėti ant sauso paviršiaus arba minimalaus M-12 plono betono skiedinio sluoksnio.

Perdangų „Leier - Panel“ konstrukcijos gaminamos betono gamybos įmonėse, užtikrinant, kad produkcija atitiktų tikslius techninius matmenis. Surenkamosios plokštės forma ir matmenys parenkami pagal individualaus statybos objekto reikalavimus. Perdangos plokštės montuojamos kranais ir reikiamos galios stropais.

Montavimo reikalavimai ir eiga

Kiekvienai perdangai parengtas plokščių montavimo arba apatinės bei papildančios armatūros išdėstymo planas. Jame nurodyti visi plokštės išdėstymo reikalavimai: konstrukcinių detalių padėtis, pozicinis numeris, montavimo atramų tvarka, plokštės armatūros sandūros, surenkamųjų atramų gylis, instaliacijos angos ir t. t.

Prieš montuojant perdangų konstrukcinius elementus, būtina tinkamai pagal montavimo plano reikalavimus pastatyti atramas. Blokai visada turi būti padėti skersai keliamųjų santvarų. Atramos prie perdangų kraštų (pvz., esant mūrui) turi būti sumontuotos taip, kad atraminės perdangos užeitų ne daugiau 4 cm. Montažinės atramos turi būti sumontuotos stabiliai.

Dažniausiai montavimo darbai atliekami tiesiai iš transporto priemonės. Surenkamosios konstrukcijos paprastai sunumeruojamos pagal montavimo projektą. Sudėjus plokštes, reikia patikrinti plokštės apatinę dalį arba technologinių angų padėtį, kad būtų išlaikomas reikiamas plokštės aukštis.

Prieš betonavimo darbus plokštes suvilgykite vandeniu. Betoną dėkite tolygiai, vibruodami ypač ties atramomis. Papildomas angas (pvz., elektros instaliacijai), kurios nebuvo numatytos gaminant konstrukcijas, galima išgręžti iš apačios. Nereikėtų gręžti šių angų iš viršaus, nes galima pažeisti lygų plokštės paviršių.

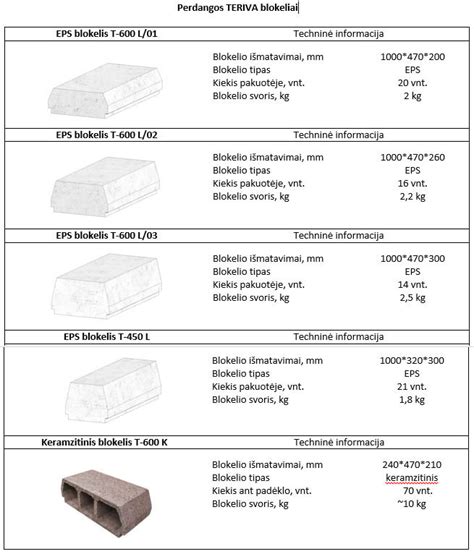

Teriva tipo perdangos ir jų privalumai

Beveik šešis dešimtmečius daugelio Europos šalių statybų aikštelių taikoma perdangos sistema „Teriva“ netruko pelnyti ir Lietuvos statytojų pripažinimą. Šiai perdangai įrengti nereikia krano ar sudėtingos klojinių sistemos. Surenkamai gelžbetoninei „Teriva“ perdangai įrengti nereikia krano ar sudėtingos klojinių sistemos. Jos elementai - lengvi, montavimas - paprastas, todėl kiekvienas tokią perdangą gali įsirengti savarankiškai.

„Teriva“ perdanga turi geras šilumos izoliacines savybes 0,37-0,39 m2K/W. „Teriva“ perdangos naudojamos statyti įvairiausios paskirties tiek individualius, tiek visuomeninius pastatus. Palyginti su įprastos konstrukcijos monolitinėmis perdangomis, „Teriva“ perdangos yra net perpus pigesnės.

Perdangos su „TERIVA LIGHT“ blokeliais iš polistirolinio putplasčio yra tokio pat stiprumo kaip ir su betoniniais, tik turi kur kas didesnę 3 m2K/W šiluminę varžą. Todėl, sumontavus „TERIVA LIGHT“ blokelius, stogui arba rūsio perdangai apšiltinti reikės perpus mažiau šilumą izoliuojančių medžiagų. Be to, „Teriva“ perdanga su lengvais ir nemažais blokeliais montuojama kur kas sparčiau.

Lengvojo plieno karkaso (LPPK) perdangos

LPPK, arba lengvojo plieno karkaso, perdangos gaminamos iš plonasienių plieno profilių. LPPK perdangos gali būti naudojamos ten, kur reikia lengvos, bet tvirtos konstrukcijos. Toks sprendimas ypač naudingas tada, kai svarbu sumažinti bendrą pastato svorį. Pagrindiniai tokios perdangos privalumai - mažesnis svoris, tikslumas ir greitesnis montavimas.

Gyvenamajame name perdanga turi būti ne tik tvirta. LPPK perdanga gali būti derinama su skirtingais sluoksniais: profiliuota skarda, betono sluoksniu, garso izoliacija, gipskartonio plokštėmis ir kitomis medžiagomis. Pristatant papildomą patalpą arba įrengiant antstatą, dažnai svarbu neapkrauti esamų konstrukcijų. Toks variantas gali tikti, kai reikia įrengti papildomą aukštą, mansardą ar naują patalpą virš esamos pastato dalies.

Perdangos projektavimas: apkrovos ir armatūra

Perdanga skaičiuojama ir atsižvelgiant į planuojamas apkrovas. Skaičiuojama nuolatinė apkrova - perdangos svoris su grindų konstrukcija ir kintama naudojimo apkrova - baldai, buitinė įranga ir technika, pertvaros, žmonės. Perdangos tipą parenka inžinierius konstruktorius, skaičiuodamas pagal konstrukcijos ir pastato paskirtį bei planuojamas apkrovas.

Plokštės storis yra racionalus, jeigu jos armavimo procentas yra nuo 0,4 % iki 0,7 %. Skaičiuojant plokštės skerspjūvio aukštį atsižvelgiama į optimalų gniuždomos zonos aukštį: ξeff = 0,1÷0,2. Kadangi plokštė projektuojama be skersinės armatūros, atraminiai skerspjūviai tikrinami dėl įstrižų plyšių, kurie yra neleistini.

Projektuojamą perdangos šalutinę siją slegia perdangos ruožo, kurio plotis lygus šalutinių sijų žingsniui, apkrova. Taip pat būtina įvertinti šalutinės sijos savojo svorio apkrovą. Rekomenduojamas šalutinių sijų aukščio matmuo priklauso nuo apkrovos: priklausomai nuo šalutinių sijų skerspjūvio aukščio, jų plotis parenkamas b2 = (0,4÷0,5)h2.

Praktiniai patarimai renkantis perdangą

• Jei namas yra vieno aukšto, o perdanga yra tik tarp gyvenamosios namo dalies ir stogo, medinė perdanga gali būti geriausias pasirinkimas.
• Statant dviejų aukštų namą dažnai rekomenduojama montuoti monolitinę perdangą, ypač jei numatomos stiprios apkrovos arba sudėtinga pastato forma.
• Renovacijos atveju verta rinktis lengvesnes surenkamas konstrukcijas, pavyzdžiui „Teriva“, kad neapsunkinti senų konstrukcijų.
• Renkantis gelžbetonines plokštes konstruktoriai dažniausia atsižvelgia į perdangos svorį, nes dėl sunkesnės perdangos didesnė apkrova tenka laikančiosioms sienoms ir pamatams.
• Planuojant šilumos ir garso izoliaciją, verta įvertinti, kad plonos gelžbetoninės plokštės turės prastesnes izoliacines savybes ir reikės papildomų sluoksnių.

Perdangos pasirinkimo santrauka

Perdangos tipo pasirinkimas priklauso nuo pastato konstrukcijos ir paskirties, o taip pat ir nuo apkrovos lygio. Tradicinės perdangos yra gelžbetoninės arba iš medinio karkaso. Surenkamųjų gelžbetoninių perdengimo plokščių montavimui reikia krano, o gelžbetoninės monolitinės perdangos įrengimui reikia surinkti klojinius, tinkamai armuoti bei kloti betono mišinį. Technologijoms vystantis dažniau naudojamos lengvesnės, mažiau sudėtinių medžiagų reikalaujančios, paprasčiau ir greičiau montuojamos perdangos. Naujos technologijos turi nepabloginti perdangos savybių: laikančiosios gebos, garso ir šilumos izoliacijos.
