Gipso kartono konstrukcijų patikimumas labai priklauso nuo teisingai parinktų ir sumontuotų profilių. Nuo jų priklauso ne tik konstrukcijos tvirtumas, bet ir viso paviršiaus lygumas bei ilgaamžiškumas. Gipskartonio konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus.
Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (vokiškai Wand - siena, Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį. Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės.
Gipso kartono pertvaros, montuojamos ant CW ir UW plieninių profilių karkaso yra vienas paprasčiausių ir greičiausių būdų formuoti vidaus sienas tiek naujos statybos namuose, tiek renovuojamuose objektuose. Tokia konstrukcija yra lengva, universali ir leidžia patalpas išplanuoti taip, kaip patogiausia. Pertvaros montuojamos iš cinkuoto plieno profilių, prie kurių iš abiejų pusių sukamos gipso kartono plokštės, o į tarpus dažnai dedama mineralinė vata, gerinanti garso ir šilumos izoliaciją. Šią sistemą galima naudoti tiek sausose, tiek drėgnesnėse patalpose, jei pasirenkamos speciškai drėgmei atsparios plokštės. Be to, tokiose sienose patogu paslėpti elektros ir kitus inžinerinius tinklus, o paruoštas paviršius tampa idealia baze dažymui arba tapetavimui.
Profilio plotis reikalingas sistemos apkrovos klasei ar garso izoliacinei klasei numatyti, pagal pertvarinės sistemos aukštį ar reikalavimus. Kuo pertvara bus storesnė ir užpildyta vatos užpildu (kuo didesnis vatos tankis tuo didesnė garso izoliacija), tuo aukštesnę galėsime ją montuoti. Tinka ir 50mm metalo profilis. Profilio pločiai pasirenkami pagal norimą pertvaros storį: 50 mm, 75 mm arba 100 mm.
Pagrindiniai profilių tipai ir jų paskirtis
UD profiliai
UD profiliai - tvirtinami prie grindų, lubų ar sienų kraštų. Tai perimetriniai profiliai, sudarantys konstrukcijos pagrindą.
CD profiliai
CD profiliai - pagrindiniai laikančiosios struktūros elementai, dažniausiai naudojami lubų karkasams.

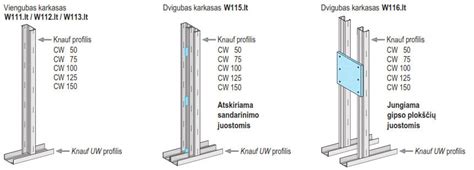

UW ir CW profiliai
UW ir CW profiliai - dažniausiai naudojami pertvaroms. UW profiliai yra horizontalūs, o CW profiliai - vertikalūs (statramsčiai). Jie sujungiami tarpusavyje, sudarydami tvirtą karkasą.
Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo) kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm.
Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas yra 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
UA profiliai
UA profiliai yra sustiprinti profiliai, naudojami ten, kur reikalingas didesnis atsparumas apkrovoms, pavyzdžiui, durų angų statymui ar vietose, kur planuojama kabinti sunkius daiktus.
Durų angos profiliai išdėstomi taip, kad nesutaptų su pertvaros profiliais. Virš skersinio durų angos profilio sumontuokite papildomus statramsčius, prie kurių pagal gipso kartono plokščių montavimo reikalavimus tvirtinama plokščių apkala. Gipso kartono plokščių siūlės virš angų kraštų turi būti perstumiamos ne mažiau kaip 150-200 mm ir neturi būti vienoje vertikalėje su angokraščiu.
Nors Knauf UA profilių jungti nerekomenduojama, bet kartais tokio sprendimo išvengti nepavyksta, pavyzdžiui, įrengiant angas ar praėjimus aukštose pertvarose. UA profilius prailginti galima keliais būdais. Jeigu reikia prasiilginti UA profilį, du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu. Jei ilginami platesni, 75-150 mm profiliai, jie turi dvi eiles skylių. Todėl jungimas daromas apačioje ir viršuje įsukant į kiekvieną eilę po 2, iš viso 4 varžtus.
Profilių parinkimas ir montavimas
Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos pertvaros kontūrus, nurodydami, kur joje bus angos, bei elementai didinantys karkaso atsparumą apkrovoms (taip pat ir gembinėms). Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Jei yra pagrindo nelygumų, juos būtina pašalinti taikant pagrindui tinkamas priemones, pavyzdžiui: tinkuojant, glaistant ar naudojant kitas sandarinimo priemones (pvz., Trennwandkitt).
Ant UW profilio nugarėlės klijuokite Dichtungsband sandarinimo juostą, kuri užsandarina nedidelius pagrindo nelygumus (iki 2 mm, jei jie didesni - naudojama sandarinimo mastika Trennwandkitt) ir neleidžia garsui sklisti perimetru bei pereiti iš konstrukcijos į konstrukciją.
Perimetrinį karkaso profilį, naudojant pagrindui tinkamus tvirtinimo elementus (mūrvines, betonvines ir kt.), būtina pritvirtinti prie pagrindo (grindų ir lubų). Tvirtinant profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Tai atliekama naudojant matavimo priemones, užtikrinančias reikiamą tikslumą.
Tvirtinant perimetrinį profilį prie lubų ir grindų atstumas tarp tvirtinimo taškų ≤ 100 cm (kai pertvaros aukštis iki 3 m) arba 50 cm (kai pertvaros aukštis virš ≤3 m).
Pasižymėkite būsimų CW profilių - statramsčių - vietas. Jei pertvaroje numatytos durys, tuomet pirmiausia iš UA profilių sumontuokite durų angą. Tuomet CW profilius išdėstykite taip, kad virš durų gipso kartono plokščių siūlės būtų perstumiamos ne mažiau kaip 150-200 mm ir nebūtų vienoje vertikalėje su angokraščiu.
Ant kraštinių CW profilių nugarėlių užtepkite dvi sandarinimo mastikos Trennwandkitt juostas, prispauskite profilius ir tik tada prisukite juos prie pagrindo. Mastika veikia kaip garso izoliacijos ir papildoma tvirtinimo priemonė. Tvirtinant CW profilius prie šoninių sienų atstumas tarp tvirtinimo elementų turi būti ≤100 cm, bet ne mažiau kaip 3 tvirtinimo taškai.
Vertikalieji CW profiliai - statramsčiai - turi būti įstatomi pažymėtose vietose į horizontaliuosius UW profilius - gulekšnius. Prireikus statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis (skardvaržčiais tvirtinti negalima). Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Rekomenduojama viršuje tarp statramsčio ir gulekšnio dugno palikti 10 mm tarpą. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi. Elektros instaliacijai profiliuose paliktos kiaurymės turėtų būti vienoje eilėje.
Prireikus statramsčiai gali būti ilginami. Jei ilginami gretimi profiliai, ilginimo sandūros turi būti perslinktos viena kitos atžvilgiu.
Papildomi patarimai ir svarbūs aspektai
Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo statybinės fizikos reikalavimų). Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo.
Sumontavus profilius ant šoninių sienų ir lubų klijuokite skiriamąją juostą Trenn-Fixx. Juosta lipniąja kraštine gali būti klijuojama ant sienos šalia perimetro profilio arba, norint sumontuoti greičiau, gali būti klijuojama ant UW perimetrinių profilių taip, kad pritvirtinus profilius varžtais liktų kyšoti Trenn-Fixx juostos dalis (5 cm). Juostą priklijuoti reikia prieš plokščių montavimą.
Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu.
Klaida, jei vertikalūs Knauf CW profiliai suleidžiami vienas į kitą ir formuojama dėžinė jungtis, bet jie tarpusavyje nesujungiami. Tvirtinant gipskartonio plokštę, savisriegis prasriegia pirmą profilį o sekantį, laisvai įstatytą, atstumia. To nepastebėjus ir palikus, turėsime silpnesnę ir nestabilią pertvarą, nes turime du atskirus profilius, kurie nėra sujungti į vientisą laikantįjį elementą. Kad montuojant plokštę nebūtų atstumas antras profilis, per profilio jungties ilgį šonuose reikia padaryti mažiausiai 3 tvirtinimo taškus sujungiant profilius. Tokia pat klaida pasitaiko ir jungiant CW profilius, kai naudojamas papildomas UW profilis. Kai jungtyje naudojamas papildomas Knauf UW profilis, jungties apačioje ir viršuje reikia padaryti po 3 tvirtinimo taškus.
Jeigu profilyje daroma anga laidams pravesti, ji negali būti pernelyg didelė, silpninanti profilį. Angos plotis turi būti toks, kad profilio šonuose liktų po 1 cm skardos, antraip profilis dėl apkrovos gali sulinkti.
CW profilio nugarėlėje kas 50 cm yra H formos išpjovos, kurias galima atverti ir pravesti instaliaciją. Jeigu reikia papildomų angų, viename profilyje, priklausomai nuo profilio pločio, galima atverti vieną angą arba dvi angas. 5 cm pločio CW tipo profiliuose galima atverti vieną papildomą angą, kurios plotis 3 cm, aukštis 5 cm.
Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos ir jose montuojamos inkarinės pakabos ar traversai, pertvarų profiliuose papildomos angos nerekomenduojamos.
Įrengiant ilgas pertvaras arba esant žymesniems grindų bei lubų plokštumos aukščio pokyčiams (nuo 75 cm), kas 15 m arba dažniau turi būti numatytos deformacinės ir temperatūrinės jungimo siūlės. Deformacinėmis siūlėmis laikomos gipso kartono sistemų ir kitų statybinių konstrukcijų sandūros siūlės, taip pat siūlės, esančios potencialaus gipso kartono konstrukcijų deformacinio tempimo ar gniuždymo vietose. Deformacinės siūlės formuojamos saugant gipso kartono konstrukcijas nuo neprognozuojamų deformacijų ir trūkių. Jei po įrengiamu metaliniu karkasu grindų ar perdangos konstrukcijoje yra pastato konstrukcinės deformacinės siūlės, tokios siūlės įrengiamos ir metaliniame karkase. Statybines konstrukcijas, kurias veikia didelė temperatūra (pvz., nuo apšvietimo, šildymo prietaisų), būtina atskirti nuo gipso kartono plokščių. Jei pertvara jungiama prie lubų apkalos arba pakabinamų lubų, būtina atsižvelgti į bendrą lubų ir sienų sistemos sąveiką. Kai numatomi perdangos įlinkiai, atsižvelgiant į planuojamas apkrovas, rekomenduojama įrengti slankiuosius mazgus pertvaros ir perdangos jungimo zonoje.
Gipso kartono pertvarų aukštis, priklausomai nuo pasirinktos sistemos, gali būti iki 12 metrų. Prekybos vietose dažniausiai galima įsigyti profilius iki 4 m ilgio. Dėl to statybos aikštelėje tenka juos ilginti iki reikiamo aukščio.
Gipso kartono plokštės yra populiari statybinė medžiaga, kurios pagrindinis pranašumas yra gana paprastas montavimas. Taip pat, gipso kartono plokštės yra sąlyginai nebrangios medžiagos pertvarų montavimui. Jos naudojamos vidaus erdvių atskyrimui įrengiant atskiras patalpas, tiek naujos statybos namuose, tiek ir remontuojant. Pagrindinis gipso kartono plokščių privalumas yra tas, jog dažniausiai gamintojai sukomplektuoja visą sistemą susidedančią iš įvairių komponentų. Dažniausiai visus sistemą išpildančius komponentus galima įsigyti vienoje prekybos vietoje.
Gipso kartonas dažniausiai montuojamas ant karkaso pagaminto iš metalinių profilių, kas yra pirminis žingsnis norint sumontuoti pertvarą. Yra svarbu tinkamai įsivertinti kurioje vietoje bus planuojama įrengti duris, kad jos nekliūtų į kitas patalpų konstrukcijas. Metalinių profilių montavimas sudaro horizontalūs (UW) ir vertikalūs (CW) , lubų (CD) bei perimetriniai (UD) profiliai. Standartinis jų storis yra 0,45-0,6 mm, o jie gaminami iš cinkuoto plieno. Surinkę karkasą, laikas uždengti jį gipso kartono plokštėmis, tarp kurių yra privaloma sudėti izoliaciją (dažniausiai mineralinė vata, pavyzdžiui: ROCKWOOL akmens vatos plokštės ROCKMIN PLUS arba SUPERROCK), norint išvengti nepageidaujamo triukšmo namie. Taip pat, be vatos užpildo, pertvaros viduje dažniausiai išvedžiojami laidai ar net santechikos vamzdžiai.
Nors iš pirmo žvilgsnio gali pasirodyti keista, tačiau horizontalūs ir vertikalūs profiliai nėra susukti tarpusavyje, tik sudėti. Laisvumas pertvarai leis minimaliai judėti esant drėgmės ir šilumos pokyčiams patalpose. Kitu atveju jau greitu metu po darbų pabaigimo gali pasimatyti įtrūkimai sienoje.
Gipso sukimas į karkasą turėtų būti atliekamas taip, kad išvengti savisriegių varžtų sukimo į horizontalių ir vertikalių profilių sandūros vietą.
Dažnai klaida yra padaroma dar kol gipskartinio montavimas net nėra prasidėjęs. Dar tik renkantis tinkamą gipso kartono plokščių tipą. Ypač ten kur drėgmė yra didesnė - vonios kambariai, virtuvės patalpos - yra reikalaujama naudoti šiek tiek brangesnę žalios spalvos plokštę. Jeigu klijuosite plyteles ant naujai sukonstruotos sienos nepagailėkite hidroizoliacinio sluoksnio.
Įsitikinkite, kad gipso kartono plokštės yra tinkamai sumontuotos, taip kaip nurodyta brėžinyje, o jei tokio neturite, patikrinkite ar nėra didelių nelygumų, perspaudimų ar nepakankamu pritraukimu, kadangi tai veda prie įtrūkimų vėliau.
Labai svarbus momentas yra montuojant duris ir jų apvadus. Jungtis tarp plokščių neturi išsikiršti iš durų rėmo kampo.
Dažna praktika yra naudoti ir medinius tašus, montuojant konstrukciją, kuomet reikalinga sustiprinta, apkrovas laikanti konstrukcija. Jeigu yra poreikis sustiprinti konstrukciją, kuomet yra numatytas kabinti baldas ant sienos, galima panaudoti medinius tašus tam panaudojant metalinėje konstrukcijoje, vietoj horizontalių profilių (CW). Taip pat prisiminkite, jog atstumas tarp vertikalių profilių neturėtų būti didesnis nei 600 - 625 mm.
Prasta garso izoliacija dažnai minima, kaip viena iš nedaugelio karkasinių gipso kartono pertvarų trūkumų. Tiesa, tai galima pakeisti įrengiant tinkamą pertvaros. Sienos užpildui, vietoj įprastos minkščiausios stiklo vatos, naudokite specialias akustines akmens vatos plokštes, tokias kaip ROCKMIN PLUS arba SUPERROCK. Tarpai tarp gipso kartono sluoksnių turi būti tinkamai užglaistomi.
Jūs galite rasti nemažą gipso kartono plokščių pasiūlą rinkoje. Praktikoje įprasta matyti keturių tipų ar rūšių tokias plokštes. Jos pasižymi skiriamaisiais bruožais pagal spalvą: įprasta ir pigiausia yra balta, žalia yra skirta vidaus patalpoms kur būna ar galima tikėtis padidėjusios drėgmės (vonios kambariai ar virtuvė), raudona - priešgaisrinė naudojama atsparumui ugniai didinti bei mėlyna spalva - pasižyminti garso slopinimo funkcijomis.
White gipso kartonas tinka gyvenamosioms patalpoms, blue yra padidinto tankio, reiškia ir didesnio svorio, atsparus smūgiams ir drėgmei bei priešgaisrines savybes atitinkanti medžiaga. Žinoma Blue reikėtų (patarčiau) montuoti išorėje, nes tokiu būdu turėsite paviršiaus atsparumą ir galėsite turėti mažesnius pažeidimus ir pataisymus po tvirtinimo detalių paveikslams ir t.t. demontavimo. Blue gipsui naudojami spec. tvirtinimo varžtai XTN, nebandykite blue gipso kartono plokščių tvirtinti Knauf TN varžtais -galite turėti bėdų.
Kokybiškas gipso kartono profilių konstrukcijos montavimas - tai ne vien medžiagų pasirinkimas, bet ir atidumas detalėms. Svarbu laikytis profilių išdėstymo taisyklių, naudoti tinkamas tvirtinimo priemones ir nepamiršti apie izoliaciją bei garso slopinimą. Laiku atpažinus ir išvengus tipinių klaidų, rezultatas bus ilgaamžis.
