Kokia armatura naudojama monolitiniam žiedui: skersmuo, klasė, montavimas ir brėžinys

Statybų pradžioje itin svarbu užtikrinti pastato stabilumą, kuris beveik visuomet prasideda nuo kokybiškų ir tinkamai parinktų armatūros elementų. Armatura - tai metaliniai, dažniausiai plieniniai strypai, kurie bendradarbiauja su betonu ir suteikia konstrukcijai tvirtumą bei atsparumą apkrovoms.

Kas yra armatura ir jos paskirtis

Armatura yra viena svarbiausių betono konstrukcijų dalių, kuri leidžia betonui atlaikyti tempimo ir lenkimo apkrovas. Betonas yra puikus gniuždymo apkrovoms, tačiau silpnas tempimo atžvilgiu. Todėl armavimo strypai įdėti betone perduoda šias apkrovas ir leidžia konstrukcijai darbą atlikti kaip vienai vientisai visumai.

Statybose armatura naudojama ne tik pastatuose, bet ir tiltams, šulinių žiedams, nuotekų sistemoms ir kitoms konstrukcijoms.

Armūros rūšys ir paskirtis monolitiniame žiede

• Darbo (pagrindinė) armatura - perneša tempiamąsias ir gniuždomąsias apkrovas. Gali būti išilginė (naudojama plokštėse, sijose, kolonuose) ir skersinė (fiksuoja konstrukcijos formą, saugo nuo išsisklaidymo).
• Pagalbinė armatura - tiesiogiai neapkraunama, tačiau reikalinga paskirstyti įtempius, išlaikyti pagrindinę armaturą vietoje montavimo metu bei užtikrinti stabilumą. Ji dažnai formuoja tinklus ir karkasus, kurie surišami ar virinami.

Armūros tipai ir formos

Gelžbetonio armatūra būna įvairių formų ir tipų, užtikrinančių gerą sukibimą su betonu bei bendrą konstrukcijos tvirtumą:

• Apskrito, stačiakampio arba daugiakampio skerspjūvio strypai.
• Lygūs ir rumbuoti strypai (rumbuoti naudojami dėl geresnio įsikabinimo į betoną).
• Strypai, užfiksuoti vielomis ar virinami, dažnai naudojami sudėtingose erdvinėse konstrukcijose.

Įtemptoji armatura

Naudojama konstrukcijose, kurioms reikalingas itin didelis atsparumas tempimui. Gaminama iš įtemptų strypų, vielų, lynų, kurie fiksuojami inkaravimo įtaisais.

Armūros skersmuo ir klasė

Dažniausiai plieninė armatūra tiekiama 6 m, 12 m, 14 m ar 16 m ilgio strypais. Populiariausi skersmenys monolitiniam žiedui ar pamatų karkasui svyruoja nuo 8 mm iki 40 mm, tačiau statyboje dažniausiai naudojami 8 mm, 12 mm, 16 mm ir 20 mm.

Skersmuo ir klasė parenkama pagal apkrovas bei konstrukcijos reikalavimus. Pavyzdžiui, juostiniam vieno aukšto pastato pamatui rekomenduojama naudoti 12 mm pagrindinius strypus ir 8 mm skersinę armaturą.

Renkantis armatūrą, visuomet svarbu užtikrinti sertifikavimą pagal ES standartus ar Skandinavijos šalių normas bei patikrinti eksploatacinių savybių deklaracijas.

Armūros montavimas monolitiniam žiedui: medžiagos ir įrankiai

Armaturą reikia įrengti labai tiksliai, atsižvelgiant į projektinius brėžinius, o montavimas vykti šiais pagrindiniais etapais:

1. Žymėjimo perkėlimas iš brėžinio į klojinius.
2. Plastikinių atramų įrengimas armaturos išilginių strypų laikymui.
3. Armaturos išskleidimas per visą klojinio plotą su ne mažesniu kaip 3 cm atstumu nuo formos kraštų.
4. Džemperių (susiejimo elementų) montavimas rankiniais ar automatizuotais įrankiais.
5. Viršutinės armaturos sluoksnio padėjimas ir strypų persidengimo sujungimas (30-45 cm rekomenduojama).
6. Šoninių atramų įrengimas ir armaturos mazgų patikra prieš betonavimą.

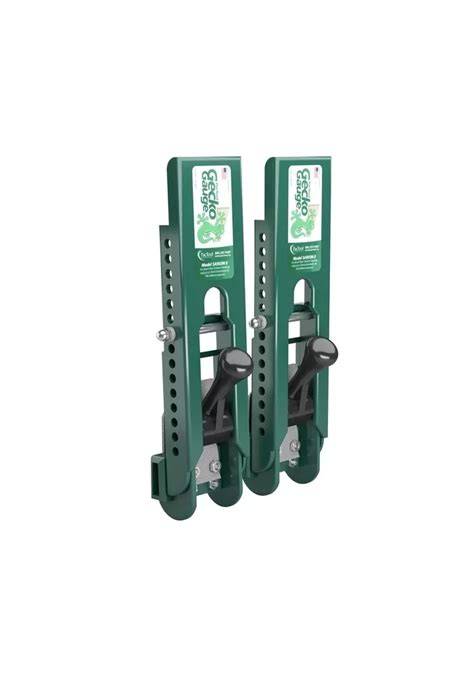

Reikalingi pagrindiniai įrankiai:

• Armaturos rišimo kabliukas ar mezgimo ginklas;
• Rišamoji viela (1,2-1,6 mm storio);
• Kampinis šlifuoklis ar armaturos pjaustytuvas;
• Lygis, juostos matas, kvadratas;
• Plaktukas, dažų teptukas (antikorozinei apsaugai).

Armavimo karkaso konstrukcija

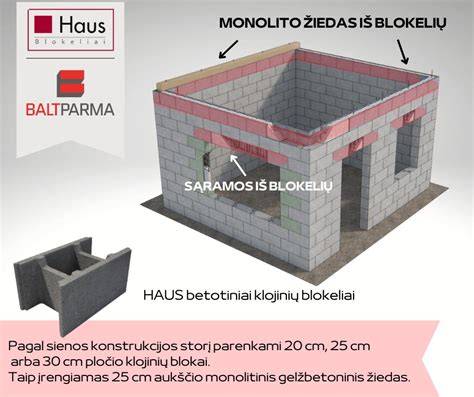

Dažnas monolitinis žiedas pasidaro dviejų sluoksnių: apatinių ir viršutinių grotelių, kurios susijungia džemperiais. Strypų žingsnis parenkamas atsižvelgiant į apkrovas ir pamato storį - pavyzdžiui, plytiniams pastatams tinkamas 15-20 cm žingsnis, o lengvosioms konstrukcijoms - iki 40 cm.

Armūros jungimo būdai

• Fazinis surinkimas duobėje - Kruopštus darbų vykdymas jiems judant nuo vienos tranšėjos sienos prie kitos, leidžiantis pasiekti tikslumą.
• Grilis ant grotelių - Naudojamas mažesnėms plokštėms, kai reikia riboti armaturos svorį.
• Paruoštų sekcijų klojimas - Sekcijos gaminamos iš anksto ir užnešamos į tranšėją, vėliau surišamos.

Suvirinimas armaturos mazguose dažnai nėra rekomenduojamas dėl tvirtumo praradimo ir korozijos rizikos. Dažniausiai armatura surišama rišimo viela, kuri leidžia medžiagai šiek tiek pasislinkti ir prisitaikyti prie betono džiūvimo.

Armūros pasirinkimo kriterijai monolitiniam žiedui

Pagal GOST 5781-82 plieno rūšis ir armuros klasę skiriamos kelios pagrindinės grupės:

• A240 - lygaus paviršiaus;
• A300 - su periodiniu žiediniu profiliu;
• A400 - su pusmėnulio grioveliais.

Minimali armatūros dalis turi būti ne mažesnė kaip 0,3% pagrindo pusės ilgio. Pavyzdžiui, 4 m ilgio pagrindui reikalinga naudoti bent 12 mm diametro strypus. Įstrižų mazgų ir apkrovų vietose armatura turi būti stipresnė ir tankiau išdėstyta.

Dažniausios klaidos armuojant pamatą

• Netikslus rišimas, pavyzdžiui, suvirinimas, kuris silpnina strypus.
• Strypų kontaktas su gruntu, sukeliantis koroziją.
• Per didelis atstumas tarp strypų, dėl ko sumažėja pamato tvirtumas.
• Neteisingas armaturos skersmuo, per ploni strypai neatlaiko apkrovų.
• Armaturos antikorozinės dangos pažeidimas.

Tikslus armavimo darbų vykdymas mažina riziką, kad betonas įtrūks ar konstrukcija deformuosis.

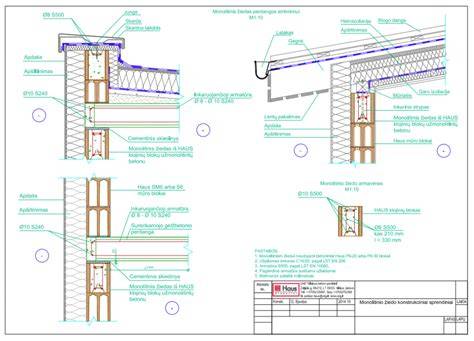

Monolitinio žiedo brėžiniai ir projektavimas

Kiekvienas monolitinio žiedo ar pamato armavimo projektas turi būti parengtas konstruktoriaus pagal gruntą, apkrovas ir pastato tipą. Net ir paprasti brėžiniai turi tiksliai atvaizduoti strypų išdėstymą, jų skersmenį, persidengimus ir sujungimus.

Statybininkai dažnai klaidingai montuoja armaturą neatsižvelgdami į skaičiavimus, dėl to didėja rizika ateityje susidurti su konstrukcijos defektais.

Apibendrinimas apie armuotą monolitinį žiedą

Monolitinio žiedo armavimas yra sudėtingas procesas, kuris reikalauja tinkamo plieninių strypų parinkimo pagal skersmenį ir klasę, kruopštaus karkaso surinkimo pagal brėžinius ir techniškai teisingo montavimo. Armavimo kokybė lemia visos konstrukcijos tvirtumą ir ilgaamžiškumą.

Patartina naudoti geros kokybės, sertifikuotus armaturos produktus, įsigytus iš patikimų gamintojų. Montavimo metu būtina tikrinti mazgų tvirtumą, atstumus ir laikytis statybos normatyvų.
