Grindinis šildymas yra modernus ir efektyvus būdas sukurti šiltą ir jaukią atmosferą jūsų namuose. Ši sistema užtikrina tolygų šilumos pasiskirstymą, sumažina energijos sąnaudas ir suteikia daugiau laisvės interjero dizaino sprendimams. Tačiau, norint, kad grindinis šildymas veiktų tinkamai, būtinas tinkamas vamzdžių pasirinkimas. Vamzdis yra pagrindinis grindinio šildymo sistemos elementas, kuriuo teka šilumos nešėjas. Nuotėkiai - prastos kokybės vamzdžiai gali pratekėti, sukeldami didelių nuostolių ir remonto darbų. Mažas efektyvumas - netinkamas vamzdis gali trukdyti šilumos perdavimui, todėl sistema veiks neefektyviai ir suvartos daugiau energijos.
Pavyzdžiui, per didelis vamzdžio skersmuo gali lemti lėtesnį šilumos perdavimą, o per mažas - per didelį pasipriešinimą ir siurblio perkrovą. Montavimo sunkumai - netinkamas vamzdis gali būti sudėtingas montuoti, o tai gali užtrukti ir padidinti išlaidas. Triukšmas - kai kurios sistemos, labiausiai tai būdinga metalinių vamzdžių sistemoms, gali skleisti triukšmą dėl vandens tekėjimo vamzdžiais. Tinkamai parinktas vamzdis ir tinkamas montavimas gali panaikinti šį triukšmą.

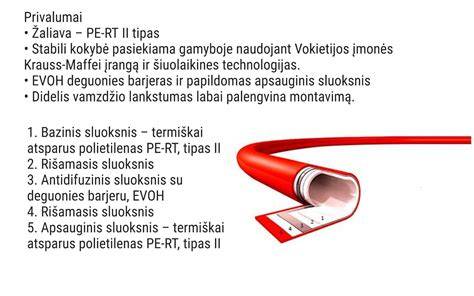

Šiuolaikinėje rinkoje yra platus grindinio šildymo vamzdžių pasirinkimas. Tačiau, norint užtikrinti optimalų veikimą, reikėtų rinktis specialiai šiam tikslui skirtus vamzdžius. Polietileniniai vamzdžiai (PE-RT) - šie vamzdžiai yra lankstūs, atsparūs korozijai ir lengvai montuojami. Daugiasluoksniai vamzdžiai (PEX) - Šie vamzdžiai susideda iš kelių sluoksnių, kurie suteikia jiems tvirtumo ir atsparumo aukštai temperatūrai. Vienas iš sluoksnių yra aliuminio folija, kuri suteikia vamzdžiui lankstumą ir atlieka apsauginę bei antioksidacinę funkciją. PEX vamzdžiai taip pat yra lankstūs ir lengvai montuojami. Jie yra atsparūs korozijai ir gali būti naudojami tiek vandens tiekimo, tiek grindiniam šildymui.
Šildymo sistemos tipas - ar tai bus elektrinis, ar vandens grindinis šildymas? Elektriniam grindiniam šildymui naudojami specialūs kabeliai arba specialiai tam skirti kilimėliai, o vandens grindiniam šildymui reikalingi vamzdžiai. Patalpos dydis ir forma - kuo didesnė patalpa, tuo didesnio skersmens vamzdžiai reikalingi. Taip pat svarbu atsižvelgti į patalpos formą, nes sudėtingos formos patalpoms gali prireikti daugiau vamzdžių. Šilumos šaltinis - kokia temperatūra bus tiekiama į vamzdžius? Kuo aukštesnė temperatūra, tuo atsparesni aukštai temperatūrai vamzdžiai turėtų būti pasirinkti. Biudžetas - PE-RT vamzdžiai yra pigesni nei PEX. Garantija - Svarbu atsižvelgti į gamintojo suteikiamą garantiją.
Grindinio šildymo vamzdžių montavimas yra svarbus procesas, nuo kurio priklauso visos sistemos veikimas. Todėl šį darbą reikėtų patikėti patyrusiems specialistams. Vamzdžiai turi būti išdėstyti tolygiai, kad šiluma pasiskirstytų tolygiai. Priklausomai nuo patalpos tipo ir paskirties, gali būti naudojami įvairūs vamzdžių išdėstymo būdai, tokie kaip spiralinis, meandrinis arba kombinuotas. Spiralinis išdėstymas užtikrina tolygiausią temperatūros pasiskirstymą, tačiau yra sudėtingesnis montuoti. Meandrinis išdėstymas yra paprastesnis, tačiau gali sukelti temperatūros svyravimus. Vamzdžiai neturi būti pažeisti montavimo metu. Pažeisti vamzdžiai gali pratekėti ir sukelti problemų ateityje. Jo geriausiai apsaugoti jungtys, kurios yra labiausiai pažeidžiamos vietos. Vamzdžiai turi būti tinkamai izoliuoti, kad būtų išvengta šilumos nuostolių. Po vamzdžiais dedama izoliacija neleidžia šilumai sklisti žemyn. Vamzdžiai turi būti tvirtai pritvirtinti, kad nejudėtų betonavimo metu. Vamzdžiai gali būti tvirtinami specialiais laikikliais arba viela. Po montavimo būtina atlikti sistemos bandymą, kad būtų patikrinta, ar nėra nuotėkių. Sistemos bandymas atliekamas pripildant vamzdžius vandeniu arba suslėgtu oru ir stebint, ar nėra nuotėkių bei nekrenta slėgis.
Komfortas - tolygus šilumos pasiskirstymas sukuria jaukią ir šiltą atmosferą. Grindinis šildymas ne tik šildo kojas, bet ir visą kūną, todėl sukuriamas didesnis komforto jausmas. Efektyvumas - grindinis šildymas sunaudoja mažiau energijos nei tradicinės šildymo sistemos. Taip yra todėl, kad šiluma tiekiama iš apačios į viršų, o ne atvirkščiai. Laisvė interjero dizainui - grindinis šildymas leidžia atsisakyti radiatorių, todėl galite laisviau planuoti interjerą. Sveikata - grindinis šildymas nekelia dulkių, todėl yra tinkamas alergiškiems žmonėms. Ekologiškumas - grindinis šildymas gali būti integruotas su atsinaujinančiais energijos šaltiniais, tokiais kaip saulės kolektoriai arba geoterminė energija.
Norint, kad grindinio šildymo sistema veiktų nepriekaištingai ir ilgai, ją reikia tinkamai prižiūrėti. Reguliariai tikrinti sistemos slėgį - sistemos slėgis turi būti palaikomas rekomenduojamame lygyje. Valyti filtrus - filtruose susikaupusios nešvarumai gali trukdyti vandens cirkuliacijai ir sumažinti sistemos efektyvumą. Pašalinti oro burbulus - oro burbulai gali trukdyti vandens cirkuliacijai ir sukelti triukšmą. Tikrinti termostatus - termostatai turi būti sureguliuoti teisingai, kad sistema veiktų efektyviai. Nuotėkiai - nuotėkiai gali atsirasti dėl vamzdžių pažeidimų arba prastos kokybės jungčių. Šilumos trūkumas - šilumos trūkumas gali atsirasti dėl netinkamai parinkto vamzdžio, netinkamo montavimo arba problemų su šilumos šaltiniu. Triukšmas - triukšmas gali atsirasti dėl vandens tekėjimo vamzdžiais, oro burbulų arba netinkamo vamzdžių išdėstymo.
Vamzdis grindiniam šildymui yra vienas iš svarbiausių elementų, nuo kurio priklauso visos sistemos veikimas. Todėl jo pasirinkimui reikėtų skirti ypatingą dėmesį. Vienas svarbiausių namo statybos etapų yra tinkamas šildymo sistemos išvedžiojimas. Tinkamai parinkti vamzdžiai turi užtikrinti tolygų šilumos paskirstymą. Jų pasirinkimas turi atitikti pastato šilumos poreikį, taip pat turimas technines sąlygas. Rinkoje galima rasti plastikinių vamzdžių, bet ir populiarių varinių variantų. Perskaitę šį straipsnį, sužinosite, kuo jie skiriasi. Papasakosime jums taip pat apie tai, kuo pasižymi plieniniai vamzdžiai ir kas lemia sistemos ilgaamžiškumą. Vamzdžiai, naudojami konkrečioje šildymo sistemoje, turi įtakos daugeliui svarbių visos sistemos veikimo veiksnių. Pirmiausia jie lemia visos sistemos energinį efektyvumą. Tuo pačiu vamzdžių pasirinkimas taip pat turi įtakos sistemos ilgaamžiškumui ir saugumui. Konkrečių vamzdžių pasirinkimas turi atitikti šilumos šaltinio tipą, šilumnešio temperatūrą, darbinį slėgį, taip pat sistemos ilgį ir trasos maršrutą. Pavyzdžiui, plastikiniai vamzdžiai, dėl mažo hidraulinio pasipriešinimo, reikalauja mažesnės siurblio jėgos, kas leidžia sumažinti eksploatacijos išlaidas. Tuo tarpu variniai ir plieniniai vamzdžiai pasižymi dideliu tvirtumu ir puikiu atsparumu aukštai temperatūrai. Apie konkrečius modelius papasakosime daugiau netrukus, o taip pat prisiminkite, kad tiek pat svarbus jų pasirinkimas, kaip ir išdėstymas. Prieš atkreipdami jūsų dėmesį į tai, kuo skiriasi polipropileniniai vamzdžiai nuo metalinių variantų, dar sutelksime dėmesį į tai, koks jų diametras bus optimalus. Turite žinoti, kad per mažas diametras gali sukelti per didelį hidraulinį pasipriešinimą ir netolygų šildymą, o per didelis padidina vandens tūrį sistemoje. Taip pat atkreipkite dėmesį, kad vamzdžių skersmens padidinimas susijęs su didesnėmis išlaidomis. Šilumos šaltinio tipas ir galia - įvairios šildymo sistemos, tokios kaip dujiniai katilai, šilumos siurbliai ir elektrinis šildymas, turi skirtingas reikalavimus dėl vandens tekėjimo ir slėgio sistemoje. Atstumas nuo šilumos šaltinio iki tolimiausio imtuvo - kuo toliau, tuo didesnį vamzdžio diametrą reikėtų naudoti. Taip galima užtikrinti tinkamą vandens tekėjimą ir išvengti slėgio nuostolių. Pageidaujama temperatūra patalpose - kuo aukštesnė pageidaujama temperatūra, tuo svarbesnis yra vamzdžio diametras. Optimalų vamzdžių skersmenį geriausia aptarti su patyrusiu asmeniu, kuris atsižvelgs į šalto vandens sistemos tipą, šilumos šaltinį ir vartotojų lūkesčius. Įvairūs vamzdžių tipai: pagrindiniai sprendimai - plieno, vario ir plastiko vamzdžiai. Vamzdžių tipas turi įtakos darbinei slėgiui ir leistinai temperatūrai. Vario vamzdžiai yra vieni populiariausių sprendimų planuojant centrinį šildymą. Jų didelis populiarumas atsiranda, kad jie yra universalūs naudoti, nes jie tinka praktiškai visoms populiarioms C.O. sistemoms. Varis turi labai didelį atsparumą aukštai ir staigiems temperatūros pokyčiams, taip pat slėgiui ir UV spinduliams. Be to, pasižymi dideliu atsparumu korozijai ir mechaniniams pažeidimams, kas padidina šildymo sistemos ilgaamžiškumą. Vario vamzdžiai užtikrina efektyvų pastato šildymą, nes turi santykinai mažesnį hidraulinį pasipriešinimą ir palaiko pastovią vandens temperatūrą visame cikle. Taip pat verta paminėti, kad varinių vamzdžių montavimas yra gana lengvas. Kad variniai vamzdžiai nesukeltų didelių šilumos nuostolių, būtina naudoti specialią izoliaciją. Šildymo sistemose dažnai taip pat naudojami plieniniai vamzdžiai. Jų didelis privalumas yra puiki stiprumas ir padidinta šiluminė stabilumas, kurį lemia jų sienelių storis bei nedidelis šios medžiagos išsiplėtimas esant aukštai temperatūrai. Dėl to jie gali būti naudojami daugelį metų dujų ar vandens šildymo sistemose. Vis dėlto verta prisiminti, kad plieninių vamzdžių montavimas gali būti šiek tiek sunkesnis nei varinių ar plastiko. Labai populiarus pasirinkimas yra vamzdžiai, pagaminti iš plastiko. PP vamzdžiai yra tvirti ir universalūs. Jie plačiai naudojami vandens, šildymo ir netgi pramoninėse sistemose. Be jų, dažnai pasirenkamos PEX vamzdžiai (polietileniniai vamzdžiai) pagaminti iš kryžminio polietileno. Jų didžiausi privalumai yra atsparumas aukštai temperatūrai, šalčiui ir taip pat atsparumas pažeidimams. Plastikiniai vamzdžiai nerūdija ir nerūdytina. CO sistemose būtina naudoti vamzdžius su anti-difuzijos danga, kuri apsaugo nuo to ir nuo oksidacijos. Daugeliu atvejų jiems nereikia naudoti šiluminės izoliacijos, tačiau šildymo sistemose rekomenduojama jos naudoti siekiant sumažinti šilumos nuostolius. Plastikinis vamzdis radiatoriams nebus tinkamas vietose, kur vandens temperatūra viršys 90 °C. Kodėl? Tai gali sukelti jų deformaciją ir įtrūkimą. Vis dėlto, standartinėse sistemose su katilu ar siurbliu temperatūra retai būna didesnė nei 75 °C. Labai inovatyvus sprendimas, kuris šiuo metu dažnai naudojamas sistemose, yra daugiaplaniai vamzdžiai. Daugiasluoksniai vamzdžiai gali būti sudaryti iš polibutileno, PEX (kryžminio polietileno) arba PE-RT, sujungta su aliuminio sluoksniu.
Dabar jau žinote, kokie centrinio šildymo vamzdžiai yra rinkoje ir kuo skiriasi skirtingi modeliai. Metaliniai vamzdžiai, variniai ir plieniniai, yra visų pirma universalūs, ilgaamžiai ir leidžia efektyviai pernešti šilumą. Tačiau plastikiniai vamzdžiai yra lengvi ir lengvai montuojami, jie taip pat prisideda prie energijos taupymo ir efektyvesnio šildymo. Individualus pasirinkimas turi būti pagrįstas sistemos tipu bei jūsų asmeniniais lūkesčiais. Negalima tvirtinti, kad vienas ar kitas sprendimas yra geresnis. Šilumos komfortą, energinį efektyvumą ir galimybę laisvai naudoti karštą vandenį labai įtakoja centrinio šildymo sistema. Ji negali būti pasirinkta skubotai ir be konkretaus plano. Gera projekcija ne tik sumažina šilumos nuostolius, bet ir sumažina kalkių nuosėdas. Skydo vožtuvai ir kiti būtini sistemos elementai gali veikti efektyviai daugelį metų.
Triukšmas ir jo valdymas
Šildymo sistemos skleidžiamas triukšmas yra dažnas ir varginantis klausimas tiek montuotojams, tiek namų savininkams. Galimi keli triukšmo šaltiniai. Vienas iš būdų yra pasirinkti tinkamą cirkuliacinį siurblį, kuris gali būti nustatytas tinkamu valdymo režimu arba automatiškai pritaikytas sistemai. Cirkuliacinį siurblį galima naudoti subalansuoti šildymo sistemą ir pašalinti netolygų debitą ir slėgį, kuris sumažins triukšmo pavojų. Visi „Grundfos“ cirkuliaciniai siurbliai yra išbandyti patikimoje garso laboratorijoje. Tačiau realaus pasaulio įrengimo įvairovę visiškai atkartoti neįmanoma. Triukšmingą siurblio darbą gali sukelti įvairios priežastys. Todėl būtina tinkamai suprojektuoti šildymo sistemą, matmenis ir tinkamai paleisti.
Grindinio šildymo projektavimas ir įrengimas
Grindinio šildymo projektavimas ir įrengimas prasideda nuo skaičiavimų ir plano. Projektas įvertina namo šilumos nuostolius, parenka vamzdžių skersmenį ir žingsnį, apskaičiuoja grindų dangos šiluminę varžą ir įvertina betono sluoksnį. Vamzdžių paskirstymą rekomenduojama atlikti naudojant reguliuojamus (balansuojamus) kolektorius. Jei skirtinga kolektorių apkrova, būtina subalansuoti balansiniais ventiliiais. „Šlapioje“ konstrukcijoje rekomenduojamas betono storis virš vamzdžių - nuo 30 mm iki 70 mm, optimaliausias 45 mm. Temperatūrines siūles planuojamos patalpose turi būti įrengiamos pagal dydį ir plotą. Laikantis principo, kad šilumos nuostoliai į apačią neturi sudaryti daugiau nei 10 proc. sistemos galios, šiluminės izoliacijos storis neturėtų būti mažesnis nei 100 mm ant grunto, 30 mm virš šildomų patalpų, 150 mm virš atvirų erdvių.
Vamzdžio skersmuo (d14, d16, d17, d20) parenkamas atsižvelgiant į patalpų dydį bei jų šiluminį apkrovimą: mažoms renovuojamoms patalpoms rekomenduojami mažesnio skersmens vamzdžiai, didesnių plotų patalpoms - didesnio skersmens. Jei dviračiu važiuojate į kalną, suprantama, jog analogija taikytina šildymo vamzdžiams. Pageidaujama temperatūra patalpose lemia ir vamzdžio diametrą. Optimalų vamzdžių skersmenį geriausia aptarti su patyrusiu inžinieriumi, kuris atsižvelgs į šalto vandens sistemos tipą, šilumos šaltinį ir vartotojų lūkesčius. Įrengdami grindų šildymą, dažnai naudojami trijų skersmenų vamzdžiai: 16, 20 ir 25 mm, taip pat numatomi jų atšakų skaitliukai ir kolektoriai.
Tuo pačiu būtina suvokti, kad per didelis arba per mažas vamzdžio skersmuo gali paveikti šilumos paskirstymą ir energijos suvartojimą. Jų pasirinkimas turi būti atliktas laikantis šilumos šaltinio tipo, patalpų išplanavimo ir techninių sąlygų. Paprastai grindinio šildymo vamzdžiai atlaiko aukštas temperatūras, tačiau svarbu įvertinti jų atsparumą, laidumą ir izoliaciją. TECE ir kiti modernūs daugiapakopiai vamzdžiai turi integruotus apsauginius sluoksnius, kurie užtikrina ilgaamžiškumą ir sumažina riziką pažeidimams montavimo metu.
Klausimai konkrečiai jūsų projektui gali būti atsakyti konsultuojantis su šilumos inžinerijos ekspertais arba patikimais grindų šildymo sistemų tiekėjais. Išmanyti bei laikytis projektavimo rekomendacijų, remiantis vietiniais reglamentais ir klimato sąlygomis, leis sukurti komfortą, energinį efektyvumą ir ilgaamžiškumą.
