Statybų sektoriaus aktualijos ir tendencijos nuolat keičiasi. Ilgą laiką dėmesys krypo į šilumos izoliavimą, vėliau - pastato išorinių konstrukcijų sandarumą, o paskutiniu metu aktualiausia tapo garso izoliacijos sprendimų svarba. Populiarėjančios lengvo mūro medžiagos dėl masės trūkumo dažnai negali patenkinti garso izoliacijos reikalavimų. Didėjant konkurencijai tarp nekilnojamojo turto vystytojų, ypač statant daugiabučius, modernius biurus, viešbučius ar ugdymo paskirties pastatus, vis dažniau siekiama aukštesnės klasės garso izoliacijos.
Tokiai situacijai „Knauf“ pristato įvairias priemones ir sprendimus, tarp kurių ypatingą vaidmenį vaidina daugiasluoksnės, pakankamai masyvios konstrukcijos, užpildytos mineraline vata ir su elastingomis apkalomis. Pasak UAB „Knauf“ techniko Kastyčio Vaserio, pilnavertė garso izoliacija pasiekiama tik montuojant daugiasluoksnes konstrukcijas. Tokias konstrukcijas sudaro karkasas, užpildytas mineraline vata, ir kuo masyvesnės bei elastingesnės apkalos.
Knauf Blue ir Silentboard plokštės - pagrindiniai akustiniai įrankiai
„Knauf Blue“ - universalus plokščių sprendimas, pasižymintis geromis garsą izoliuojančiomis savybėmis. „Knauf Silentboard“ plokštės yra rinkos lyderiai garso izoliacijos srityje: tai pati masyviausia gipso plokštė, jos svoris dvigubai didesnis už standartines plokštes, o didelis elastingumas būtinas norint pasiekti ypač aukštus garso izoliacijos rodiklius. Tokios konstrukcijos naudojamos tiek naujoje statyboje, tiek renovuojant patalpas.
Pritaikant šias plokštes, galima pasiekti aukštesnę garso izoliaciją ir aiškiai pagerinti akustikos lygmenį patalpose. K.Vaseris atkreipia dėmesį, kad akustinį komfortą sudaro ne tik garso izoliacija, bet ir patalpų akustika; svarbu mažinti aidėjimą ir užtikrinti pakankamą garso energijos absorbavimą minkštais paviršiais, kilimais, užuolaidomis ar kitomis priemonėmis. Tai ypač svarbu mokymo paskirties patalpose, bet taikoma ir biurų pastatuose, koridoriuose ir holuose.
Sistemų sudėtinių sprendimų pavyzdžiai ir įrengimo nuoseklumas
Užsakovo ir generalinio rangovo pageidavimas buvo pasiekti maksimalius garso izoliacijos rodiklius, naudojant standartinius gipskartonio konstrukcijų sprendimus. Visoms svarbesnėms pertvaroms įrengti buvo pasirinkta dvigubo karkaso 2xCW/UW100 konstrukcija su dviguba „Knauf Blue“ plokšte 2x12,5 mm iš abiejų pusių, du karkasai atskiriami atitraukiant vienas nuo kito per 10-15 mm. Taip pasiekiama didesnė masė ir forma, prisidedanti prie geresnės garso izoliacijos.
Specialus akustinis hermetikas „Knauf Trennwandkitt“ dengiamas po visais perimetriniais profiliais, siekiant maksimaliai sumažinti aplinkkelio efektą. Tibios vietos, kuriose gali sklindančiai garsas - perforacijos ir įtrūkimai - užpildomos hermetikais ir klijuojamomis juostomis (Knauf Dichtungsband), kad atkurtas sandarumas nepraleistų garso.
Elektros instaliacija taip pat reikalauja dėmesio: jungtukų, kištukų ir paskirstymo dėžučių vietos dažnai sudaro skyles apkalose, kurios silpnina garso izoliaciją. Todėl rekomenduojama naudoti specialias garso izoliacines dėžutes arba įrengti apkalą taip, kad ji būtų įmontuota konstrukcijos viduje, sumažinant galimybes žymiai kauptis garso tiltams.
Garsą izoliuojančių konstrukcijų klojimas neturėtų būti atliekamas nemokšiškai: reikia užtikrinti precizišką plokščių montavimą, glaistyti siūles ir perimetrą; be to, svarbu naudoti tinkamus profilius ir užpildus, kad nebūtų spragų. Knauf siūlomi sprendimai itin pasiteisina daugiaaukščiuose ir biurų pastatuose, kur dažnai gelžbetoninis karkasas ir vidinės sienos yra save laikančios, taip pat lengvų konstrukcijų sprendimų derinimas su Blue ir Silentboard plokštėmis.
Garsą izoliacijų priėmimo principai ir projektavimo gairės

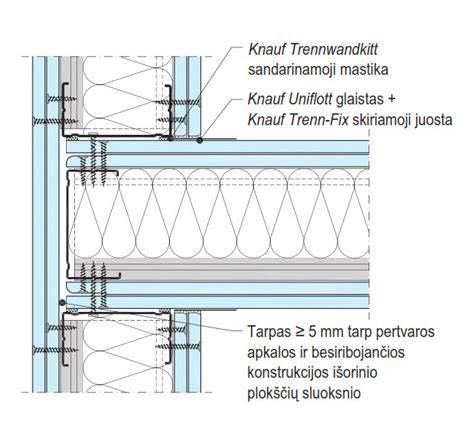

Esminis principas - „masė-spyruoklė-masė“. Daugiasluoksnės pertvaros su gipskartonio plokštėmis ir tarpine užpilda mineralinę vatą, sukuriančią elastingą ertmę, kuri pagerina garso izoliaciją. Ertmės plotis turi būti platesnis už atstumą tarp CW profilių, o užpildas turi būti plonas tiek, kad natūrinis garso perdavimas būtų kuo mažesnis. Sienos apkala su Silentboard arba Blue plokštėmis suteikia papildomų garso izoliacijos efektų, o laikantis kai kurių reikalavimų galima pasiekti net A klasės garso izoliaciją su papildomais sluoksniais.
Dar vienas svarbus elementas - ertmių užpildymas mineraline vata, kurios pluoštai absorbuoja garso bangas. Svarbu užtikrinti, kad šis užpildas nesukristų ir jo plotis būtų 5-10 mm platesnis už atstumą tarp statramsčių. Taip pat būtina tinkamai hermetuoti jungtis ir siūles, nes plyšiai bei nevienodai apkalos tilteliai gali svariai sumažinti garso izoliaciją.
Rengiant projektą būtina įvertinti, kokio tipo pertvaros bus montuojamos ir kokie garso lygiai bus keliami: nuo ore sklindančio garso iki smūginio garso, o taip pat ir aidėjimo trukmė. STR 2.01.07:2003 reglamentuoja penkių garso klasių (A, B, C, D ir E) sistemą; Knauf papildė šią sistemą klasiomis F ir A*, leidžiančiomis iliustruoti sausos statybos galimybes. Pasirinkus Silentboard ir Blue derinį, galima pagerinti 150 mm storio pertvaros garso izoliaciją iki B klases (58 dB), o papildoma Silentboard sluoksnio įrengimas gali suteikti A arba net A* lygmenis, priklausomai nuo papildomų parametrų.
Praktiniai patarimai montavimui ir kokybės užtikrinimui
- Prieš pradėjimą: iš anksto suplanuokite garso izoliacijos reikalavimus sienos apkalai, pasirenkite profilio plotį, įvertinkite ar pertvara bus sujungta su elektros instaliacija, kur bus rozetės ir kištukai.
- Karkaso montavimas: laikykitės gairių dėl laipsniško įrengimo ir užtikrinkite atstumus tarp tvirtinimo taškų; 100 cm atstumas iki 3 m aukščio pertvaros arba 50 cm virš 3 m aukščio.
- Skiriančios juostos: klijuokite Trenn-Fixx, naudokite Dichtungsband ant UW profilio nugarytės, o jei nelygumai viršija 2 mm - Trennwandkitt mastiką.
- Eritmės užpildas: mineralinės vatos sluoksnis turi būti 5-10 mm platesnis už atstumą tarp CW profilių, užpildas turi būti homogeniškas ir nekristi.
- Plokščių kišimas: plokštės tvirtinamos savisriegiais, laikykitės nurodytų atstumų tarp savisriegio ir plokštės krašto (10-15 mm priklausomai nuo sluoksnio), laikykitės vienos darbo dienos tvirtinimo kuriam laikui.
- Kokybės užtikrinimas: jokio kontaktinio lietimo su kitomis konstrukcijomis metu, tvirtinimas turi būti per vieną darbo dieną, siūlės glaistos, o perimetras užsandarinamas.
- Iki lubų ir sijų įrenginiai: jei turite įrengtas lubas, reikia jas derinti su nauju apkalamu; kartais būtina nuimti dalį lubų, kad apkala uždengtų visą izoliuotą pertvarą.
Knauf sprendimai tinka daugiabučių ir biurų pastatams, dažnai įrengiamiems su gelžbetoniniu karkasu. Jie sujungia modernias plokštės Blue ir Silentboard, atlyginant jų savybes su įvairiais profilių pločiais (CW, UW, MW) ir specialiai sukurtais montavimo savaitiniais variantais. Taip pat Knauf siūlo „Patalpa Patalpoje“ sprendimus modulariai izoliuotoms erdvėms, kurios suteikia aukštą garso izoliaciją ir privatumo lygį.
Garso izoliacijos vertinimas realiuose projektuose
Pagal STR 2.01.07:2003 akustinis komfortas klasifikuojamas A, B, C, D ir E. Tarpbutinėms pertvaroms svarbiausia yra ore sklindančio garso izoliacija (Rw arba statybinė R'w). Gyvenamuosiuose pastatuose siekiama, kad tarp butų garso izoliacija būtų ne mažiau kaip 60 dB dėl per dangas, o tarp kambarių - ne mažiau kaip 50 dB. Tačiau praktikoje vertės gali skirtis dėl montavimo kokybės, besiribojančių konstrukcijų savybių ir naudojamų medžiagų tankio.
Dažniausios klaidos - per tvirtai pritvirtinti karkasai prie esamų sienų arba polistirolo plokščių naudojimas garso izoliacijai. Mineralinės vatos suspaudimas taip pat mažina įgyvendinamus rodiklius. Todėl svarbu naudoti minkštas, lengvesnes, bet tuo pačiu pakankamai masyvias apkalas ir užtikrinti tinkamą ertmių užpildą bei sandarumą.
Knauf plokštės „Silentboard“ su profilių MW sistemas leidžia pasiekti aukštesnius garso izoliacijos lygius. Pavyzdžiui, 150 mm storio pertvara su Silentboard ir Blue plokštėmis gali būti siekiama B klasės 58 dB, o įrengus papildomą Silentboard sluoksnį - net A ar A* klasės lygį. Didesnės masės plokštės ir platesnės ertmės leis pasiekti dar geresnių rezultatų net ir gana siaurai sienai.
Sprendimai luboms, perdangoms ir grindims
Lubos gali būti įrengtos su guminėmis tarpinėmis pakabomis ir Blue arba Silentboard plokštėmis, siekiant pagerinti akustinę apsaugą nuo smūginio garso. Plūdrių grindų principas su izoliaciniu sluoksniu taip pat pagerina garso izoliaciją. Medinės perdangos reikalauja ypatingo dėmesio šaltųjų tilto ir apkabų plokščių atsparumui. Plaukiojančios grindys su 30-40 mm ertme ir giliu užpildytu sluoksniu dar labiau sumažina smūginio garso perdavimą.
Taip pat galima įrengti „Patalpa Patalpoje“ - nepriklausomą, savarankiškai atskirtą erdvę su gera garso izoliacija, kuri suteikia privatumo ir ramybės Jūsų namuose ar biure.
Apie realias praktikas ir projektavimo patirtį sufleruoja pavyzdžiai: „Charlie“ - Miuncheno daugiabučio kūrimas, kuriame buvo įrengtos išskirtinės, apsiūtos Cubo sistemos apkalos, užtikrinančios išskirtinį garso izolacijos lygį net ir itin triukšmingose aplinkose. Tačiau tuo pačiu laikyti ir žinoti, kad net garsu atsakant gali būti, jog kalbėjimas už sienos girdimas arba girdėti tik retai, priklauso nuo konstrukcijos kokybės ir naudojamų sprendimų derinimo.
Garso izoliacijai svarbu: kokybiški montavimo darbai, atitinkamas užpildas ir sandarinimas, tinkami plokščių sluoksniai, o svarbiausia - sujungimų sandaros. Prieš derinant sprendimus reikia atsižvelgti į vietos sąlygas - vonių, kambarį, šachtas ar kitus naudotus įrenginius - ir įvertinti triukšmo šaltinius.
Santrauka ir praktiniai iššūkiai
Garsą izoliuojančių sprendimų poreikis tik didėja: investuotojai ir naudotojai siekia ne tik atitikties normoms, bet ir aukštesnio akustinio komforto. Knauf siūlo platų sprendimų spektrą nuo Blue ir Silentboard plokščių iki specialių skiriamųjų medžiagų bei profilių, kurie leidžia pasiekti aukštus garso izoliacijos lygius derinant technologijas ir dizainą. Svarbiausia - laikytis nuoseklumo montavimo, užtikrinti sandarumą, teisingą ertmių užpildą ir kruopštų siūlių glaistymą per visą plokščių sluoksnių storį.
