Knauf siūlo plataus spektro profilių ir sujungimų elementų sprendimus gipso kartono luboms, sienoms ir pertvaroms montuoti. Čia rasite pagrindinius komponentus, jų funkcijas, taikymą ir rekomendacijas, kaip sujungti CD 60/27 tipo profilius bei įrengti dviejų lygių lubų karkasus, naudodami Knauf kokybiškus įrankius ir detales.
CD profilių sujungimas ir jų svarba
CD-01 - tai specializuotas jungiamasis elementas, skirtas standžiam ir saugiam dviejų CD 60/27 tipo profilių sujungimui išilgai. Universalus CD profilių sujungiklis (Multi-Verbinder) - tai daugiafunkcis montavimo elementas, skirtas CD 60/27 tipo profilių sujungimui viename lygyje. CD Universali jungtis - tai specializuotas cinkuoto plieno elementas, skirtas standžiam ir saugiam CD 60/27 profilių sujungimui dviejų lygių lubų karkasuose.
Greito montavimo ir pakabinimo elementai
Greito montavimo pakaba „Ankerfix“ - tai aukščiausios klasės tvirtinimo elementas, skirtas CD 60/27 tipo profilių pakabinimui prie pagrindinės perdangos. CD-05 pakaba (dar vadinama inkarine pakaba su spyruokle) - būtinas elementas montuojant pakabinamas lubas: ji naudojama CD 60/27 tipo profilių tvirtinimui prie pagrindinės perdangos, naudojant specialius strypus su kilpa.
Užtikrintas susijungimas tarp lygių
CD profilių kryžminė jungtis - specializuotas cinkuoto plieno elementas, skirtas dviejų lygių pakabinamų lubų karkasui montuoti; ši detalė užtikrina tvirtą ir saugų statmeną CD 60/27 profilių sujungimą skirtinguose lygiuose (viršutinio pagrindinio ir apatinio laikančiojo profilio). Elementas CD-11 - jungtis vieno lygio (plokščią) metalinį karkasą gipso kartono luboms ar sienoms. Tiesioginė pakaba (laikiklis) CD 60/27 profiliams - universalus montavimo elementas lubų karkaso ir sienų aptaisų tvirtinimui prie pagrindinių konstrukcijų, leidžiantis išlyginti paviršius nedideliu atstumu nuo perdangos ar sienos.
Tiesioginės ir kampinės jungtys

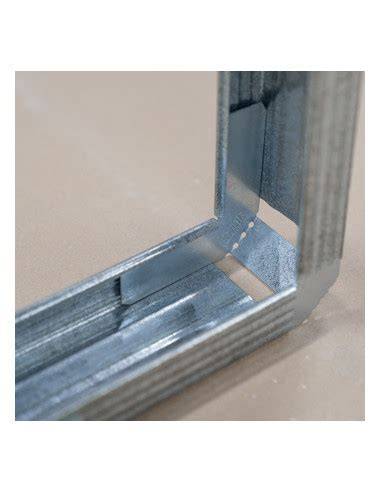

Tiesioginio montavimo elementas CD 60/27 (Clip) - itin kompaktiška detalė, kur profilis tiesiog prisisega (prisegamas) prie jos, o ne prisukamas savisriegiais per šonines kojeles. CD profilių kampinis sujungiklis (vienpusis) - statmenam (90°) CD 60/27 sujungimui viename lygyje; naudojamas formuojant pakabinamų lubų karkasą arba sienų konstrukcijas. Reguliuojamas CD profilių jungimo adapteris (30°-280°) - leidžia sujungti CD 60/27 profilius bet kokiu pasirinktu kampu.
Nonius pakabos ir jų deriniai
Knauf Nonius viršutinė dalis - esminis elementas montuojant pakabinamas gipso kartono lubas; iš plieno pagaminta Nonius pakabos apatinė dalis - sisteminė dalis. Sujungiant viršutinę ir apatinę dalis, formuojama pakaba, galima rinktis skirtingo ilgio viršutines dalis. Iš plieno pagaminti Nonius pakabos apatinės ir viršutinės dalies sujungimo kaiščiai - dar viena dalis, užtikrinanti tvirtą pakabos konstrukciją. Šios detalės pritaikomos kai kurioms CD profilių karkaso luboms ir sienų apkaloms.
Pakabinimo strypai ir tarpinės
Pakabinimo strypas su kilpa - specializuotas cinkuoto plieno elementas, skirtas pakabinamų lubų karkaso (CD 60/27 profilių) tvirtinimui prie pagrindinės perdangos; strypas naudojamas kartu su greito montavimo pakabomis (su spyruokle), o kilpa užfiksuoja elementą su ankeriniais pleištais ar sraigtais. Pakabinimo strypas su kabliu - taip pat skirtas pakabinamų lubų karkaso montavimui, naudojamas kai reikia sujungti CD 60/27 karkasą su pakabomis, turinčiomis kilpą ar kitą fiksavimo angą. Lankstus metalinis kampinis profilis (100 mm) - kampų formavimui, kai sujungimo kampas nėra 90°, o garso izoliacijos juosta - lipni minkšto pūsto polietileno juosta, skirta sandarinimui tarp profilių ir pastato konstrukcijų, slopina smūginį triukšmą.
Žalvariniai ankeriai ir Fast Install magnetai
Žalvarinis ankeris su įsukamu kabliu ir su įsukama kilpa naudojami montuojant pakabinamas lubas arba gipso kartono su metaliniu karkasu lubas. Paprastai ir greitai montuojami; itin saugu naudoti. Naudojant Knauf tuštuminius ankerius, galima tvirtinti didelių svorių elementus (pvz., televizorius, spinteles, lempas, gartraukius) prie metalinio karkaso pertvarų arba sienų apkalų. Magnetas gipso kartono montavimui „Fast Install“ - pagalbinė priemonė greitam gipso metalo karkaso surinkimui ir lygiavimui; magneto lazerio išgraviruotos linijos padeda dirbti patogiau ir greičiau. SPACER - inovacija profesionalams, skirta tvirtinimui prie kietų medžiagų, kai apkrovos yra mažos ar vidutinės.
Knauf CD-01 ir kiti sujungimai
Knauf CD-01 - specializuotas jungiamasis elementas standžiam ir saugiam dviejų CD 60/27 profilių sujungimui išilgai. Universalus CD profilių sujungiklis (Multi-Verbinder) - daugiafunkcis montavimo elementas viename lygyje. Knauf CD Universali jungtis - dviejų lygių lubų karkasams. CD-05 pakaba - būtina montuojant pakabinamas lubas su strypais ir kilpa. CD profilių kryžminė jungtis (vieno lygio) - vadinama „krabu“, leidžia sumontuoti kryžinį karkasą. Reguliuojama CD profilių jungimo adapteris (30°-280°) - lankstus sujungimo sprendimas. Tiesioginio montavimo elementas CD 60/27 (Clip) - kompaktiškas, apkrovas sumaniai paskirstantis profilio tvirtinimą. CD profilių kampinis sujungiklis (vienpusis) - 90° kampinei jungčiai. Reguliuojamas CD profilių jungimo adapteris - kampų įvairovė. Nonius sistema - viršutinė dalis ir apatinė dalis sujungimo kaiščiai; kilpa ir strypų deriniai užtikrina ilgas ir tvirtas pakabas.
Gipso kartono lubų įrengimo planas (D112)
DVIEJŲ LYGIŲ CD PROFILIŲ KARKASO LUBŲ MONTAVIMAS (D112) - pagrindinė schema montavimui su reikiamomis medžiagomis:
- Perimetriniai UD profiliai;
- Laikantieji ir montavimo CD profiliai;
- Skiriamoji juosta Trenn-Fixx;
- Sandarinimo juosta Dichtungsband;
- Metalinės mūrvinės Ankernagel K6/35;
- Nonius pakabos komplektas;
- Kreuzverbinder dviejų lygių CD profilių susikirtimo detalė;
- CD profilių jungimo detalė CD-Längsverbinder;
- Blue plokštės su dviejų sluoksnių montažu;
- XTN savisriegiai Blue plokštėms prisukti;
- Uniflott glaistas; Kurt siūlių armavimo juosta;
- Tiefengrund gruntas; Knauf Insulation TP115 mineralinė vata;
- Kantenhobel oblius; elektrinis suktuvas; glaistymo įrankiai.
1 žingsnis: konstrukcijos planavimas
Naudodamiesi lubų karkaso schema ir atstumų lentele, pasirinkite pakabų ir profilių tvirtinimo atstumus, atsižvelgdami į lubų tipo ir apkrovos klasę. Perimant sudarant karkasą, proteguojama lubų konstrukcija su pagrindu ir plokštėmis.
2-3 žingsniai: aukščio nustatymas ir UD profilių montavimas
Prieš tvirtinant karkasą patikrinkite lubų kokybę, žymėkite būsimų lūbų aukštį ir iškirpkite perimetrinius UD profilius. UD profiliai tvirtinami kas 80-100 cm prie sienų, o kai reikia garso ar priešgaisrinei saugai - sumažinami atstumai iki ≤ 62,5 cm. Ant UD profilio nugaroje priklijuojama Dichtungsband sandarinimo juosta.
4-5 žingsniai: Nonius pakabų montavimas ir apatinių profilių montavimas
Pažymėjus vietas, montuojamos Nonius pakabos viršutinės dalys ir strypai, viršutines dalis sujungiamos su apatinėmis dalimis per kaiščius. Perimetriniai UD profiliai įstumti į CD montavimo profilius ne mažiau kaip 2 cm. Įvairiomis jungčių detalėmis formuojamas dviejų lygių karkasas.
6-7 žingsniai: plokščių montavimas ir jungčių užpildymas
Gipso kartono plokštes pritvirtinkite prie karkaso skersai; po to sumontuokite vatos sluoksnį ir įsitikinkite stabilumu. Sumontavus plokštes, glaistykite siūles Uniflott sudėtinguose sluoksniuose, ant jų armuojama Kurt juosta. Pabaigoje užglaistyti ir savisriegių galvutės.
Reviziniai liukai ir papildomos priemonės
Angų įrengimas gipso kartono lubose: rekomenduojame Revo revizinius liukus iš aliuminio rėmeliu su Blue plokštės varčia; dviejų storių liukai (12,5 mm ir 25 mm) - standartiniai matmenys nuo 200x200 mm iki 800x800 mm. Liukų išpjovos dydžiai atitinka varčios matmenis.
Knauf yra pasaulinis prekės ženklas, siūlantis plataus spektro statybines medžiagas: gipso kartoną, dangas, izoliacines sistemas, karkasus ir kt. Žaliava ir plieno storis užtikrina patikimą savisriegio įsigręžimą ir atitinka griežtus garso izolacijos bei priešgaisrinės saugos reikalavimus.
