Toliau tęsiame straipsnių ciklą apie tai, kaip Jums patiems kuo paprasčiau įsirengti laistymo sistemą. Teisingai paskirstyti vamzdžius ne taip jau ir paprasta. Tai svarbus laistymo sistemos projektavimo elementas, todėl aptarsime į ką reikėtų labiausiai atkreipti dėmesį. Pirma, remiantis reikalavimais, laistymo sistemos slėgio skirtumas, tarp vienoje sekcijoje esančių pirmo ir paskutinio purkštuvų, negali viršyti 20 %. Straipsnio pradžioje aptarėme projektavimą. Tačiau tai tik planas popieriuje, o kaip vyksta vamzdžių klojimas realiai?
- 1. 2. 3. Tada galima pradėti kasinėjimo darbus.
- 2. Iškloję vamzdžius, suberkite žemes atgal ir uždėkite prieš tai nuimtą velėną. Jeigu tai per sudėtinga, galima naudoti specialų „trenšerį“, kuris kasa labai siaurą (8 cm pločio) tranšėja.
- 1. 2. 3. Linkime sėkmės montuojant savo laistymo sistemą!
Tinkamas vamzdžių sujungimas yra itin svarbus kuriant funkcionalią ir efektyvią vamzdynų sistemą. Pagal paskirtį ir vamzdžių medžiagas dažniausiai naudojami įvairūs tiesimo vamzdynų sujungimo būdai: srieginė jungtis, flanšinė jungtis, suvirinimas, griovelių jungtis (spaustuvų jungtis), įvorė, suspaudimo jungtis, karšto lydalo jungtis, kištukinė jungtis ir kt.
Tradiciniai ir plačiai naudojami sujungimo metodai

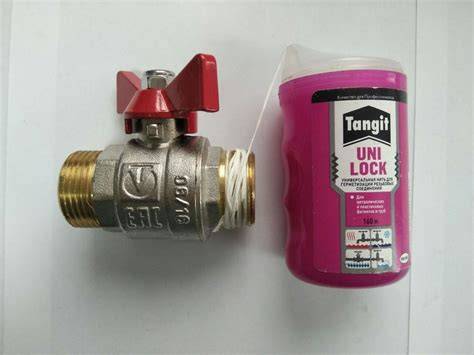

Daugelis vamzdynų sistemų vis dar naudoja sriegines vamzdžių jungtis. Toks metodas ypač populiarus atviriems vamzdžiams. Cinkuoto plieno vamzdžius, kurių skersmuo mažesnis arba lygus 100 mm, taip pat rekomenduojama sujungti sriegiais. Plieniniai-plastikiniai kompozitiniai vamzdžiai dažniausiai jungiami būtent taip. Svarbu atkreipti dėmesį, kad cinkuoto plieno vamzdžių paviršius ir sriegimo metu pažeistos atviros srieginės dalys turi būti apdorotos antikorozine medžiaga. Jei cinkuotas vamzdis jungiamas suvirinant arba flanšu, suvirinimo vietoje būtina atlikti antrinį cinkavimą arba antikorozinį apdorojimą.
Flanšinės jungtys dažniausiai naudojamos didesnio skersmens vamzdžiams sujungti. Jos ypač praverčia jungiamuose vožtuvuose, atbuliniuose vožtuvuose, vandens skaitikliuose, vandens siurbliuose, taip pat vamzdžių dalyse, kurias reikia dažnai išardyti ir kapitališkai remontuoti.
Suvirinimas yra tinkamas necinkuoto plieno vamzdžiams. Šis metodas dažniausiai naudojamas potinkiniams ir didesnio skersmens vamzdžiams, ypač aukštybiniuose pastatuose. Variniai vamzdžiai gali būti sujungti specialiomis jungtimis arba suvirinant. Kai vamzdžio skersmuo yra mažesnis nei 22 mm, reikia suvirinti lizdą arba movą. Lizdas turi būti įrengtas nukreiptas į terpės srauto kryptį. Lizdinis suvirinimas gali būti naudojamas ir nerūdijančio plieno vamzdžiams.
Modernūs ir efektyvūs sprendimai
Griovelio tipo jungtis yra puikus pasirinkimas gaisro gesinimo vandeniui, oro kondicionavimo šalto ir karšto vandens sistemoms, vandens tiekimui, lietaus vandeniui ir kitoms sistemoms, kurių skersmuo didesnis arba lygus 100 mm cinkuoto plieno vamzdžiui. Ši jungtis pasižymi paprastu veikimu, saugia konstrukcija ir geru sistemos stabilumu, o tai užtikrina lengvą priežiūrą, sutaupo darbą ir laiką.
Aliuminio-plastikiniai kompozitiniai vamzdžiai paprastai suspaudžiami srieginiais antgaliais. Šiam metodui naudojama jungiamoji veržlė, kuri uždedama ant vamzdžio galo, tada į vidų įkišama vidinė jungiamosios detalės šerdis ir veržliarakčiu priveržiamas junginys. Panašiai galima sujungti ir varinius vamzdžius.
Nerūdijančio plieno suspaudimo vamzdžių sujungimo technologija yra moderni alternatyva tradiciniams sriegimo, suvirinimo ir klijavimo metodams. Vamzdžiai sujungiami prispaudžiant antgalį specialiomis priemonėmis, užtikrinant sandarumą ir tvirtumą. Šio metodo privalumai - patogus montavimas, patikimas ryšys ir ekonomiškumas statybos metu.
PPR vamzdžių prijungimo būdas gali būti karšto lydalo jungtis, atliekama naudojant karšto lydalo aparatą. Lizdų jungtis yra dažnai naudojama vandentiekio ir drenažo ketaus vamzdžių bei jungiamųjų detalių prijungimui. Ji gali būti lanksti arba standi. Lanksti jungtis sandarinama guminiu žiedu, o standi - asbestcemenčiu arba plečiama pakuote.
Didelio tankio polietileno (HDPE) vamzdžių sujungimas: HDPE vamzdžiai plačiai naudojami dėl didelio stiprumo, cheminio atsparumo ir ilgaamžiškumo. Yra keli pagrindiniai būdai: karšto lydalo suvirinimas, elektrofuzinis suvirinimas, elastomeriniai sandarinimo žiedai, flanšinės jungtys. Apibendrinant, HDPE vamzdžius galima sujungti įvairiais būdais, priklausomai nuo paskirties ir medžiagos.
Vamzdžių renovacijos metodai: galima įstatyti naujus, tokio paties skersmens vamzdžius, sumažinant jų dydį 7-14% prieš įrengimą vietoje senųjų. Prieš darbų pradžią vamzdynas praplaunamas ir atliekama videodiagnostika. Darbai vykdomi iš abiejų renovuojamo vamzdyno atkarpų galų. Gervė traukia naują vamzdį į renovuojamo vamzdyno vidų per skersmens mažinimo įrenginį.
Kanalizacijos vamzdžių sujungimo ypatumai
Kanalizacijos sistemos įrengimui dažnai naudojami ketaus, PVC, HDPE ar polipropileno vamzdžiai. Svarbiausias aspektas - užtikrinti jungčių ir sistemos sandarumą. Ketaus vamzdžių jungtims dažnai naudojamas lizdo metodas; sandarumui užtikrinti naudojami sandarikliai, dervos sruogos ir cemento skiedinys. Plastikiniai vamzdžiai (PVC, HDPE, polipropilenas) lizduose montuojami su gumuotais sandarinimo žiedais; taip pat naudojamas klijavimas, kuris turi būti atliekamas neskleidžiant jėgų šoninėms apkrovoms.
Kapitaliniai kanalizacijos sprendimai: perėjimas iš 110 mm plastikinio vamzdžio į ketaus vamzdį - speciali jungtis, užtikrinanti sandarumą ir galimybę greitai sumontuoti. Prieš montuojant ketaus vamzdžius, jų vidinės pusės kruopščiai nuvalomos. Taip pat naudojami lizdiniai junginiai, kurių dėka galima lengvai išardyti dalis be pjovimo.
Patvarūs lizdiniai sprendimai ypač naudingi jungiant jungiamosios detalės su vamzdžiais iš skirtingų medžiagų. Žiemos laikotarpiu svarbu atsižvelgti į užšalimo pavojų; kanalizacijos įvado aukštas lygis gali užšalti, todėl įrenginiai turi būti įrengti žemiau užšalimo lygių arba tinkamai izoliuoti.
Vamzdynų sandarumas ir kokybė: ką svarbu žinoti
TECEflex sistema - moderni klasika vidaus vandentiekio jungčių srityje. Sistema užtikrina sandarumą ir higieną, o apie 40 proc. pratekėjimo gali įvykti dėl žmogaus klaidų; TECEflex užtikrina sandarumą visame jungties plote be trapinių. Sistemą sudaro bronziniai ir silicio lydiniai jungtys; vamzdis aprūpintas apsaugą nuo korozijos. TECEflex daugiasluoksniai kompozitiniai vamzdžiai derina plastiką ir metalą, o vidinis sluoksnis atsparus šalčiams ir slidumui, aliuminio apvalkalas užtikrina nepralaidumą deguoniui ir stabilumą.
Specialus sandarinimo įvorių rinkinys, esantis TECEflex sistemoje, užtikrina papildomą sandarumą jungiamosiose vietose; šie įvoriai leidžia greitai sužinoti apie pratekėjimą ir sumažinti žalą sienose ar medienoje. Gamintojas teigia, kad sistema veiks patikimai mažiausiai 50 m; garantija ir civilinės atsakomybės draudimas - iki pusės milijono eurų.
Kalbant apie vandenį - svarbu, kad vamzdynai būtų tinkami geriamajam vandeniui. Yra įvairių vamzdžių tipų: cinkuotas plienas, varis, PPR, PEX, PE, daugiasluoksniai su/bez aliuminio. Lauko vamzdžiai dažnai oranžinės arba rudos spalvos, vidaus - pilki arba balti. Spalvos neatlieka vien tik estetinį vaidmenį, o padeda atskirti lauko ir vidaus vamzdžius bei jų naudojimo sąlygas.
Kaina, statyba, įrengimo gyliai
Minimalus gylis, kuriame klojamas vandentiekis, yra 1,8 m nuo vamzdžio viršaus iki projektuojamo žemės paviršiaus. Esant ypatingoms sąlygoms, gylis gali būti mažesnis, tačiau būtina apsauga nuo užšalimo. Tranšėją užpildykite gruntu, virš jo - smėlio ar žvyro sluoksniu 8-12 mm storio ir bent 100 mm papildomo užpildo sluoksnio. Naudojamos Finnfoam plokštės su grioveliais izoliacijos užtikrinimui, o viršuje - šildymo kabelis. Tranšėją kloja lygiagrečiai taip pat atsižvelgiant į laikymo tvarką. Taip pat svarbu užtikrinti nuolydžio kryptį ir vengti per didelio nuolydžio, kuris gali atitolinti nuotekas nuo lengesnių nešvarumų.
Jei įrenginėjamas lauko ir vidaus tinklai, reikia atsižvelgti į aplinkos sąlygas: užšalimo riziką, dirvožemio tipą ir žiemą užšalimo prevenciją. Vamzdžiai turi būti tvirtai pritvirtinti, kad neturėtų įtemptų kampų ar nestabilių taškų. Reikia tinkamai užsandariai sujungti šulinių siūles, atsižvelgti į šulinio vietą ir įsivesti įrenginį taip, kad būtų tinkama priežiūra ir eksploatacija.
Pagal mūsų patirtį, SantechnikoPagalba.lt siūlo profesionalų įrengimą Vilniuje ir Vilniaus rajone: atliekame lauko ir vidaus kanalizacijos montavimo bei remonto darbus, teikiame patikimus sprendimus, o pasirinkti tinkamą jungiamąją techniką būtina iš profesionalų.
Apie kanalizacijos įrengimo praktiką
Kanalizacijos šulinių šokinėjimo ir įrengimo padrikos gairės: papildomai į ankstesnes dalis įtraukti plotai su išoriniais tinklais - reikia įrengti užsandarinimą, išvengti įšalimo ir užkirsti kelią vandens pratekėjimams. Lauko kanalizacijos vamzdžiai turi būti orientuoti į žemę, o vidaus vamzdžiai - į vidų, atsižvelgiant į buitinės chemijos poveikį ir garso izoliaciją. Vaizdžiai apie spalvų kodavimą: oranžiniai ar rudi lauko vamzdžiai, pilki arba balti vidaus vamzdžiai.
Vamzdžių nuolydis yra svarbus: įprastas nuolydis turi būti 1-2 cm vienam metrui. Tačiau per didelis nuolydis gali sutrukdyti sklandžiam dariniui, o per mažas - sukelti sunkesnių nešvarumų kaupimąsi. Taip pat svarbios alkūnės kampų pasirinkimo rekomendacijos: 90 laipsnių kampai nėra idealūs; 45 laipsnių kampai ar kelias tokių jungčių sukelia "švelnesnį" šoninių nuolydžių judėjimą ir mažina kliūčių kaupimąsi.
Prijungimas prie nuotekų sistemos: jei nėra galimybės prisijungti prie miesto tinklo, būtina įrengti vietinę nuotekų valymo sistemą, pvz., BioTornado įrenginius. Montavimo darbus patikėkite specialistams, kurie įrengia įrenginį pagal specifikacijas ir užtikrina tinkamą prijungimą prie nuotekų sistemos.
Taikomi praktiniai patarimai dėl šulinėlių ir vamzdžių įrengimo: minimalus kanalizacijos gylis - 0,8 m, o patartina - 1,2 m. Svarbu laikytis nuolypio, užsandarinimo ir tvirtinimo standarto, kad būtų išvengta vėliau atsirandančių gedimų.
