Šiame straipsnyje nagrinėjama plokščiojo trijų grandžių mechanizmo kinematinė analizė. Tai svarbi inžinerijos sritis, leidžianti suprasti ir apskaičiuoti mechanizmo dalių judėjimą ir greičius. Analizuojant mechanizmą, taikomi vektoriniai metodai, kurie padeda nustatyti taškų greičius ir pagreičius bei grandžių kampinius greičius ir pagreičius.
Darbo užduotys ir duomenys

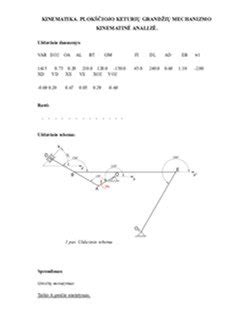

Pagrindinė užduotis yra nustatyti mechanizmo taškų A, B, D, E greičius (VA, VB, VD, VE) ir pagreičius (aA, aB, aD, aE), taip pat grandžių AD, BE, EO2 kampinius greičius (ω2, ω3, ω4) ir kampinius pagreičius (ε2, ε3, ε4). Visa tai atliekama pagal pateiktus darbo duomenis, kurie apima mechanizmo schemą ir geometrinius parametrus.
Greičių skaičiavimas
Greičių skaičiavimas atliekamas taikant vektorinį metodą. Nustatant taško greitį, pasirenkamas polius. Pavyzdžiui, nustatant taško B greitį, poliumi pasirenkamas taškas A. Tuomet galima užrašyti greičio lygtį, kuri vėliau projektuojama į koordinačių ašis. Sudarius greičių planą, tiksliai nustatomos vektorių kryptys, o tai leidžia suprojektuoti lygtį į koordinačių ašis. Išsprendus gautą lygčių sistemą, gaunamos reikšmės, pavyzdžiui, VD = 0,924 m/s, VDA = 0,462 m/s.
Taško A greitis nustatomas atsižvelgiant į tai, kad jis gali judėti tik kryptimi, sutampančia su tiese. Sudarius greičių planą, galima tiksliai nustatyti vektorių kryptis ir suprojektuoti lygtį į koordinačių ašis. Išsprendus lygčių sistemą, gaunama, kad VA = 0,60 m/s, o VB = 1,04 m/s.
Kampinio greičio ω2 kryptis nustatoma pagal greitį, poliaus A atžvilgiu. Kai mechanizmo grandies AD judėjimas yra plokščias, pasirinkus poliumi tašką A, galima užrašyti atitinkamą lygtį.
Greičių nustatymo metodika
Procesas apima šiuos žingsnius:
- Taško A greičio nustatymas.
- Taško D greičio nustatymas.
- Mechanizmo grandies AD kampinio greičio ω2 nustatymas.
- Taško B greičio nustatymas.
- Taško E greičio nustatymas.
- Mechanizmo grandies EB kampinio greičio ω3 nustatymas.
Pagreičių skaičiavimas
Pagreičių skaičiavimas atliekamas panašiu principu kaip ir greičių. Taikomas vektorinis metodas, atsižvelgiant į normalinius ir tangentinius pagreičius. Sudarius pagreičių planą, žinomos vektorių kryptys, kurias galima projektuoti į koordinačių ašis.
Taško E judėjimą galima nagrinėti kaip judėjimą apskritimu, kurio centre yra taškas O2. Tuomet galima užrašyti pagreičio lygtį. Normalinis pagreitis nukreiptas iš taško E į tašką O2, o tangentinis pagreitis yra statmenas atkarpai EO2.
Kampinio pagreičio ε3 kryptis nustatoma pagal tangentinio pagreičio kryptį, žiūrint poliaus B atžvilgiu. Panašiai, kampinio pagreičio ε4 kryptis nustatoma pagal tangentinio pagreičio kryptį taško O2 atžvilgiu.
Pagreičių nustatymo metodika
Procesas apima šiuos žingsnius:
- Taško A pagreičio skaičiavimas.
- Taško D pagreičio radimas.
- Taško B pagreičio nustatymas.
- B taško pagreičių plano sudarymas.
- Taško E pagreičio radimas.
- Mechanizmo grandies EB kampinio pagreičio nustatymas.
- Mechanizmo grandies EO2 kampinio pagreičio nustatymas.
Mechanika - judėjimas pirmyn
Apibendrinimas
Plokščiojo trijų grandžių mechanizmo kinematinė analizė yra sudėtingas, bet svarbus procesas. Naudojant vektorinius metodus greičiams ir pagreičiams nustatyti, galima tiksliai apibūdinti mechanizmo judėjimą. Ši analizė yra būtina kuriant ir tobulinant įvairias mechanines sistemas.
