Svarbiausia žinoti, kad vandentiekio vamzdynai turi būti tinkami geriamajam vandeniui, bet kokie vamzdžiai tam nėra tinkami! Vamzdžiai gali būti įvairūs: cinkuoti plieniniai, variniai, PPR, PEX, PE, daugiasluoksniai su aliuminiu, daugiasluoksniai be aliuminio ar kiti. Svarbiausia, kad būtų tinkami geriamajam vandeniui - priešingu atveju bus jaučiamas blogas kvapas ar skonis - netgi gali atsirasti tikimybė apsinuodyti.
Vamzdžio tūrio apskaičiavimas svarbus tiek statybose, tiek santechnikos, šildymo ar pramonės darbuose. Vamzdžio tūrio apskaičiuojamas pagal cilindro formulę. Pirmiausia diametras paverčiamas į metrus, tada apskaičiuojamas spindulys ir cilindro tūris.
Kas lemia vamzdžio tūrį ir kodėl tai svarbu
Norint tiksliai apskaičiuoti vamzdžio tūrį svarbiausi yra du pagrindiniai parametrai - vamzdžio ilgis ir vidinis diametras. Net nedidelis diametro skirtumas gali ženkliai pakeisti galutinį rezultatą, ypač ilgesniuose vamzdynuose. Kadangi tūris skaičiuojamas pagal cilindro formulę, diametras daro didesnę įtaką rezultatui nei ilgis. Viena dažniausių klaidų - naudoti neteisingą vamzdžio diametrą.
Vamzdžio tūrio skaičiavimai naudojami daugelyje sričių - nuo buitinės santechnikos iki sudėtingų pramoninių sistemų. Vamzdžio tūris apskaičiuojamas pagal cilindro formulę. Pirmiausia diametras paverčiamas į metrus, tada apskaičiuojamas spindulys ir cilindro tūris.
Formulės ir praktika: kaip apskaičiuoti vamzdžio tūrį
Vamzdžio, kurio žinomas vidinis skersmuo ir ilgis, tūrio galutinė formulė bus tokia: V = π * l * d² / 4. Čia: π = 3.1415926; d - apskritimo skersmuo (m); l - ilgis (m).
Norint teisingai apskaičiuoti vamzdžių tūrį, reikia pakeisti du parametrus į paprastą formulę: ilgį ir vidinį skersmenį. Reikšmingą pagalbą analizuojant skaičiavimų principus ir veiksmų seką atliekant skaičiavimus suteiks konkretūs pavyzdžiai, kurie turėtų būti žinomi susidomėjusiems lankytojams.
Konkretaus pavyzdžio skaičiavimas
Konkrečiai 18 mm skersmens vamzdžio, kurio ilgis yra 1 metras, tūris apskaičiuojamas taip: Vidus skersmuo (d) = 18 mm = 0.018 m, Ilgis (l) = 1 m. V = π * l * d² / 4 ≈ 0.00025447 m³. Norint išreikšti šį tūrį litrais, reikia padauginti iš 1000: V ≈ 0.254 litro. Taigi, 1 metro ilgio 18 mm skersmens vamzdyje telpa maždaug 0.254 litro vandens.
Praktiniai patarimai matavimams ir skaičiavimams
- Apskaičiuojant, rekomenduojama savarankiškai patikrinti vamzdžių vidinės dalies matmenis, naudojant vernier slankmatį.
- Jei matavimo prietaisas nėra skirtas vidiniam skersmeniui matuoti, tada išorinis ir sienos storis matuojami atskirai, o tada mažesnis atimamas iš didesnio - tai bus norimas skaičius.
- Ne visiškai užpildytų vamzdžių skerspjūvio ploto nustatymo formulė taip pat naudojama apskaičiavimams tam tikrais atvejais.
- Prieš bandydami apskaičiuoti bet kurio vamzdžio tūrį, neturite padaryti įprastos klaidos ir suvesti visus parametrus į vieną matavimo sistemą. Tiesą sakant, parametrus galima priartinti prie tarpinių verčių - centimetrais arba decimetrais.
Kaip paversti tūrius į praktinius vienetus
Norėdami išversti vandens vamzdžio atkarpos ilgį į litrus, tūrį padauginkite iš 1000, nes 1 kubiniame metre yra 1000 litrų vandens. Vandens svoris vamzdyje, kurio tūris yra 1 kubinis metras, yra lygus 1 tonai.

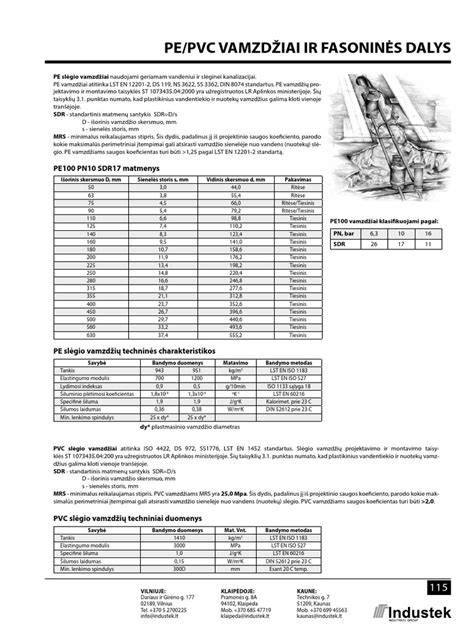

Vamzdžių matmenys: milimetrai, coliai ir lentelės
Kitas svarbus rodiklis yra matavimo vienetas. Vamzdžių valcavimo metu naudojami du: milimetrais ir coliais. Colis yra 25,4 mm arba 2,54 cm.
Vamzdžių dydžio diagrama coliais / milimetrais: Vamzdžio dydis coliais - Išorinis skersmuo - Vidinis skersmuo: 3/4 - 26,8 - 20; 1/2 - 21,3 - 15; 3/8 - 17 - 10; 1/4 - 13,5 - 8.
Tablė: vidinio skersmens ir tūrio santykis (litrais)
| Vidinis skersmuo (mm) | 1 m (l) | 10 m (l) | 100 m (l) |
|---|---|---|---|
| 8 | 0,050 | 0,503 | 5,031 |
| 10 | 0,100 | 1,005 | 10,05 |
| 20 | 0,314 | 3,141 | 31,42 |
| 25 | 0,491 | 4,91 | 49,1 |
| 32 | 0,804 | 8,04 | 80,4 |
| 50 | 1,963 | 19,63 | 196,3 |
Tiek lentelė, tiek formulės leidžia greitai apskaičiuoti preliminarų skysčio kiekį vamzdyje ir sumažina rankinių skaičiavimų klaidų tikimybę.
Vandens greitis vamzdyje: kodėl jį reikia kontroliuoti
Kodėl svarbu kontroliuoti vandens greitį vamzdyje? Jei vandens greitis vamzdyje yra nepakankamas, neištirpusios dalelės, kurios patenka su vandeniu iš šulinio ar gręžinio, nusėda ant vamzdžio sienelių. Tai sukelia vamzdžių uždumblėjimą ir sumažina srauto plotą. Dėl to sumažėja visos sistemos slėgis ir našumas.
Jei vandens tiekimo greitis vandentiekyje yra per didelis, tai padidina pumpuojamo skysčio slėgį ant vamzdžių sienelių ir jų jungčių. Tokiu atveju padidėja tikimybė, kad tam tikru dujotiekio tašku laikui bėgant atsiras nuotėkis.
Tipinės vandens srauto greičio vertės
Yra rekomenduojamos vandens srauto greičio vertės vandens tiekimo vamzduose, kurios priklauso nuo medžiagos, iš kurios pagaminti vandens vamzdžiai, taip pat nuo to, ar jie yra nauji, ar jau buvo eksploatuojami. Lentelėje pateikiamos kelios priklausomybės, kurios padės jums pasirinkti tinkamą greitį:
| Vamzdžio skersmuo, mm | Plastikinių vamzdžių greitis, m/s (naujas) | Plastikinių vamzdžių greitis, m/s (senas) | Plieninių vamzdžių greitis, m/s (naujas) | Plieninių vamzdžių greitis, m/s (senas) |
|---|---|---|---|---|
| 50 | 2,0 | 0,7 | 0,062 | 0,062 |
| 100 | 1,10 | 0,74 | 0,068 | 0,068 |
| 200 | 7,6 | 0,8 | 0,076 | 0,076 |
Vandens greitis vamzdyje turi dvi reikšmes: prie sienų jis lygus nuliui, o ašyje - didžiausias parametras. Kuo toliau nuo ašies, tuo lėčiau vanduo juda. Pirmoji jėga, veikianti vandens srautą, yra trinties jėga, esanti ant vidinių vamzdyno sienų. Ji mažėja atstumu nuo sienų. Antroji jėga yra siurbimo jėga, veikianti iš siurblio srauto kryptimi.
Hidrauliniai nuostoliai ir kaip jie veikia pasirinkimą
Vandeniui ar kitam pumpuojamam skysčiui tekant vamzdžiais, gali sumažėti siurblio sukeliamas slėgis. Slėgio sumažėjimas sukeliamas trinties nuostoliais vamzdyje judant skysčiui. Trinties poveikį skysčiui didina ir jo tekėjimo greitis. Kuo didesnis skysčio tekėjimo greitis, tuo didesnė trintis ir atitinkamai didesni slėgio nuostoliai. Žinant reikalingus parametrus, hidraulinių nuostolių lygį galima apskaičiuoti. Taip galima įvertinti, kokio skersmens ir ilgio vamzdį geriausia naudoti konkrečioje situacijoje.
Hidraulinis skaičiavimas šildymo sistemose atliekamas atsižvelgiant į aušinimo skysčio srautą, vamzdynų hidraulinį pasipriešinimą, aušinimo skysčio greitį ir kitus parametrus. Tarp šių parametrų yra glaudus ryšys.
Slėgio praradimas tam tikroje sistemos dalyje, vadinamas „hidrauliniu pasipriešinimu“, yra visų nuostolių dėl hidraulinės trinties ir vietinių varžų suma. Šis rodiklis, matuojamas Pa, apskaičiuojamas pagal formulę: ΔPuch = R * l + ((ρ * ν²) / 2) * Σζ, kur ν - naudojamo aušinimo skysčio greitis (m/s), ρ - šilumos nešiklio tankis (kg/m³), R - slėgio nuostolis dujotiekyje (Pa/m), l - numatomas dujotiekio ilgis atkarpoje (metrais), Σζ - vietinių varžų koeficientų suma įrangos ir vožtuvų srityje.
Vamzdžių medžiagos įtaka tūriui ir pralaidumui
Vamzdžių pralaidumas taip pat priklauso nuo medžiagos, iš kurios jis pagamintas. Pavyzdžiui, plastikinių gaminių pralaidumas yra didesnis, o plieno gaminių dydis yra mažesnis dėl to, kad viduje yra šiurkštumo. Plastikiniai vamzdžiai šiuo požiūriu yra geresni - jie yra visiškai lygūs viduje, organinės dalelės negali prisijungti prie sienų, todėl apskaičiuoto tūrio papildomai padidinti negalima.
Kanalizacijos vamzdžių tūris turėtų būti didesnis, nes ketaus paviršius iš vidaus yra šiurkštus ir jame palaipsniui kaupiasi dumblas - organinių medžiagų sluoksnis, susiaurinantis liumeną ir veikiantis linijos pralaidumą.
Praktiniai aspektai: nuo montavimo iki avarijų
Jeigu planuojate statybas, kurioms reikės įvado, ar norite įsivesti vandentiekį jau esančiame pastate, visu pirma reikėtų pradėti nuo - prisijungimo sąlygų. Gavus jas - projektuojama, derinama, montuojama, užsakomos išpildomosios geodezinės nuotraukos, atliekami hidrauliniai bandymai, chloravimas (tinklų dezinfekcija).

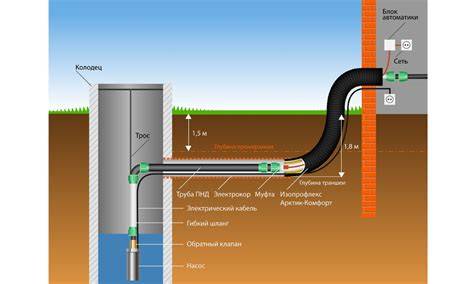

Šiuo metu vandentiekiui dažniausiai naudojami plastikiniai PE vandentiekio vamzdžiai, jie yra ilgaamžiai ir gana lengvai montuojami. Minimalus gylis, kuriame klojamas vandentiekis, yra 1,8 m nuo vamzdžio viršaus iki projektuojamo žemės paviršiaus. Dėl ypatingų sąlygų gylis gali būti mažesnis, tačiau būtina apsauga nuo užšalimo. Apsaugai nuo užšalimo užtikrinti yra keli būdai - vamzdžiai įmontuojami su termoizoliacija.
Minimalus gylis kuriame klojama kanalizacija yra 0,8m, tačiau patartina kloti ne mažesniame kaip 1,2m gylyje.
Vamzdynai turi būti gerai ir tinkamai sutvirtinti, kad neatsirastų išlinkimų. Nuolydis negali būti į priešingą pusę, negali būti ir per didelis. Jei nuolydis bus per didelis - kanalizacijos vamzdyje esanti vandens srovė tiesiog aplenks esančius sunkesnius nešvarumus ir po kiek laiko susiformuos kamštis ir užsikimš kanalizacijos vamzdis.
Saugumas, avarijos ir prevencija
Mes dirbame visą parą 24/7, nes santechnikos avarijos nelaukia. Dažnai klaidingai manoma, kad trūkus vamzdžiui užliejamas tik aukštu žemiau esantis butas. Vis dėlto, santechnikas Darius pabrėžia, kad žala gali būti gerokai didesnė, ypač tais atvejais, jei name nėra įrengtų stovų uždarymo ventilių, vandens mazgas užrakintas, raktas - pas administratorių, o nelaimė nutinka, pavyzdžiui, savaitgalį.
Visų pirma, gyventojai turėtų būti suinteresuoti patys gyventi saugiai, reikalauti įrengti prieinamus stovų uždarymus, žinoti, kur jie yra ir, reikalui esant, nusileidus į rūsį, juos užsukti. Taip būtų išvengiama milžiniškų nuostolių.
Santechnikas atkreipia dėmesį į tai, kad rinkoje galima rasti galybę įvairios santechninės įrangos, nuo pigios iki itin brangios. Dažniausia priežastis ir yra trūkusios žarnelės. Žarnelė turėtų būti keičiama kas du metus, jei gamintojas nenurodė kitaip.
Užliejimo žala mažesnė butuose su įrengta hidroizoliacija. Anot santechniko Antano Tatarenko, pirmas žingsnis, kurį reikėtų padaryti grįžus į užlietą butą - išjungti elektrą. Tai būtina padaryti vos įžengus pro duris. Elektra atsijungia koridoriuose, elektros skydinėje.
Praktiniai patarimai projektuojant autonominę sistemą arba septiką
Statant vandens tiekimo sistemą, septiką ar dujotiekį, būtina apskaičiuoti vandens kiekį, kuris bus užpildytas dujotiekyje. Šis indikatorius padės pasirinkti tinkamą išsiplėtimo baką, kurio talpa turėtų būti ne didesnė kaip 10% viso vamzdžiuose esančio vandens. Kuriant šildymo sistemą svarbu teisingai apskaičiuoti vandens tūrį vamzdyje.
Privačiojo namo santechnikos sistemoje yra pagrindinė vamzdžių, radiatorių, skysčių atsargų linija - membraninė talpykla, taip pat katilai, katilas ir kiti įtaisai. Šildymas grindimis yra išdėstytų metalinių-plastikinių tinklų sistema, kurioje yra tam tikro tūrio aušinimo skystis. Norėdami visiškai užpildyti sistemą ir žinoti, kiek nusipirkti distiliuoto vandens, turite iš anksto apskaičiuoti jo bendrą tūrį.
Pripildant šildymo sistemą antifrizu ar kitu neužšąlančiu skysčiu, norint sutaupyti pinigų, būtina žinoti vamzdžio tūrį. Perkant koncentruotą antifrizą, jį reikės atskiesti per pusę, todėl didesnis skysčio kiekis kainuos daugiau, o koncentracija bus apskaičiuota neteisingai.
Srauto pavyzdžiai ir reikalingi apribojimai
Siurblį visada montuokite grįžtamajame vamzdyje, o ne vandens tiekimo vamzdyje. Vadinasi lauko kolektoriui negalima viršyti 3 m³ vandens srauto per valandą, bus greitis artimas maksimaliam 1,0 m/s, temperatūros kritimas apie 3°C, bet pasipriešinimas vamzdžiuose tekėjimui pakyla iki 17.6 m. Teisingiausia būtų orientuotis į 4°C-5°C temperatūrų skirtumą, kai tekėjimo greitis artimas 0.5 m/s srautas tampa laminarinis ir pasipriešinimas tekėjimui staigiai krenta iki 6-5 m.
Vis tik pagal instrukciją priklauso 2.16 m³/h srautas su 3.86°C temperatūrų skirtumu, bet tik padidinam temperatūrų skirtumą iki 3.98°C ir pasipriešinimas tekėjimui krenta nuo 9 m iki 6 m.
Kai reikalinga profesionali konsultacija
Jeigu planuojate statyti tik vandens tiekimo sistemą, iš anksto atliekami skaičiavimai, siekiant juos palyginti su siurblio galia ir šulinio srautu, taip pat su kanalizacijos vamzdžių tūriu. Kai vandentiekio sistema jau veikia ir yra poreikis, pavyzdžiui, padidinti septiką, galite naudoti lentelę, kurioje be skaičiuoklės pateikiama tiksli tūrio vertė. Tokiu atveju galima išmatuoti tik išorinį skersmenį, nors būtent vidinis reikalingas skysčio kiekiui vamzdžiuose apskaičiuoti.
Jei planuojate statybas, prieš pradedant šiuos darbus Vilniuje ir Vilniaus rajone būtinai pasikonsultuokite su mūsų profesionalia santechnikų komanda. SantechnikoPagalba.lt - esame profesionalūs meistrai, puikiai išmanome savo darbą. Atliekame visus lauko ir vidaus kanalizacijos montavimo bei remonto darbus Vilniuje ir Vilniaus rajone. Mūsų komanda yra įgudusi, kvalifikuota, joje dirba tik patyrę šios srities specialistai. Dirbame greitai, kokybiškai ir saugiai.
Renkantis vamzdyno medžiagą ir skersmenį, svarbu atsižvelgti į vandens greitį vamzduose. Norint teisingai apskaičiuoti preliminarų našumą, nuostolius ir reikalingus matmenis, svarbūs rodikliai yra vidinis vamzdžio skersmuo, srautas (m³/h, l/min arba l/s), iš kokios medžiagos pagamintas vamzdis, vamzdyno ilgis (įvertinant lenkimų ir sujungimų sukeliamą padidintą pasipriešinimą), siurblio slėgis ir kėlimo aukštis.
Vamzdžio tūrio apskaičiavimas yra paprastas matematinis veiksmas, tačiau norint užtikrinti ilgaamžiškumą, saugumą ir efektyvumą, būtina įvertinti visą sistemos kompleksą: medžiagas, nuolydžius, montavimo gylį, izoliaciją, hidraulinius nuostolius ir rezervus. Laiku atlikti skaičiavimai ir profesionalus montavimas padės išvengti didelių išlaidų ateityje.
