Kiaurymėtosios perdangos plokštės yra projektuojamos ir gaminamos ekstruziniu būdu pagal užsakovo pateiktą perdangų planą. Įtemptojo gelžbetonio kiaurymėtosios plokštės yra standžios, ekonomiško skerspjūvio, plokštės gaminamos iš C 45/55 ar C 50/60 klasės normaliojo betono ir armuojamos iš anksto įtemptais plieniniais lynais, išdėstant juos tempimo zonoje. Plokštės gaminamos tam tikro aukščio ir pagal kliento pageidavimus pjaustomos įvairiais ilgiais. Nominalusis gaminio plotis yra 1200 mm, tačiau plokštė gali būti pjaustoma išilgai į mažesnio pločio juostas.
Ši technologija pradėta plačiai taikyti apie 1950-uosius, pakeisdama sunkias ir brangias perdangas. Surenkamos perdangos plokštės yra betono ir armatūros gaminiai, pasižymintys įvairiais matmenimis ir kiaurymėmis, kurios mažina jų svorį. Dažniausiai naudojamos perdangos ilgis svyruoja nuo 3 iki 6 metrų, o plokštės plotis siekia apie 220 mm. Montavimui ir kėlimui numatomos specialios plieninės kilpos arba laiptuotos krašto formos.
Privalumai: sumažinta apkrova sienoms, kolonomoms ir pamatams; trumpesnis statybos laikas; lengvesnė įranga; galimybė greitai montuoti tarpaukštines perdangas. Taip pat teikiama galimybė pasirinkti plokščių aukštį ir laikomosios galios nustatymą pagal projektinius poreikius.
Kiaurymėtos perdangos plokštės gali būti armuojamos įvairiais būdais. Dažniausiai naudojami virintiniai armatūros tinklai su skersine armatūra arba išilginė įtemptoji armatūra. Istoriškai, po 1950-ųjų, kai pasaulyje pradėtos gaminti kiaurymėtos gelžbetonio perdangos plokštės, jos greitai paplito ir beveik visiškai išstūmė sunkias ne monolitines perdangas. Šioms plokštėms buvo parengta speciali montavimo technologija, siekiant užtikrinti greitesnę statybą ir darbuotojų saugumą.
Technologiniai sprendimai ir alternatyvos
Šiuolaikinėje Lietuvos statybvietėje dažnai taikoma surenkamų gelžbetoninių perdangos plokščių montavimo technologija, o alternatyvos apima monolitines perdangas, surenkamas perdangas iš statybinių blokelių bei inovatyvias sistemas kaip „TERIVA“ ir „TERIVA LIGHT“.

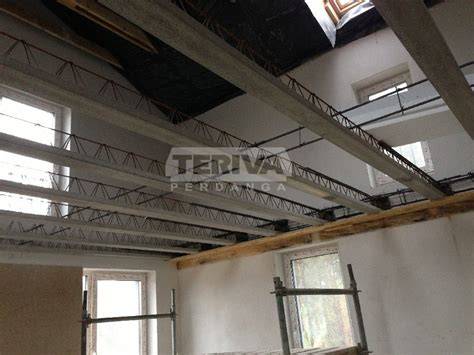

„TERIVA“ perdanga susideda iš lengvų gelžbetonio sijų su plieno santvara, tuščiavidurių blokelių ir statybvietėje liejamo betono. Ji yra lengvesnė nei tradicinės plokštės (apie 260 kg/m² prieš 380 kg/m²), todėl sumažėja apkrova sienoms ir pamatai. Taip pat ji gali būti modifikuota į „TERIVA LIGHT“ versiją su dar geresnėmis termoizoliacijos savybėmis.
Kita inovatyvi alternatyva - surenkamos perdangos iš putplasčio blokelių, tokios kaip „Šilputa Thermo Perdanga“ ar „TERIVA LIGHT“. Jos gaminamos liktinių klojoinų principu, užliejamos betonu ir sudaro monolitinę perdangą su integruota šilumos izoliacija. Tokios perdangos pasižymi mažu svoriu (apie 190 kg/m² užlietos perdangos) bei puikiomis šilumos ir garso izoliacijos savybėmis.
Surenkamos perdangos, nepriklausomai nuo tipo, turi bendrų privalumų: lengvumas, greitas montavimas, ekonomiškumas, universalumas, geros šilumos ir garso izoliacijos savybės. Jos plačiai naudojamos tiek naujų statybų, tiek rekonstrukcijų projektuose, suteikiančios galimybę greitai įrengti tarpaukštines perdangas bei sutapdintus stogus.
Gamyba ir serijavimas AB „AKSA“ pavyzdžiu
AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Plokščių armavimas atliekamas iš anksto įtemptais plieniniais lynais, o plokštės supjaustomos pagal pageidaujamą ilgį. Gamyboje naudojama C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės betonas, lynai Y1860S (Ø 9,3 arba Ø 12,5 mm). Aukščiai gali būti 200, 220, 265, 300, 320, 400, 500 mm. Plokštės tiekiamos su dangteliais užkimštais plokščių galais, užtikrinančiais lengvesnį montavimą. Standartinis plotis - 1200 mm, tačiau galima siaurinti išilgai.
Montavimui teikiami nemokami griebtuvai, o papildomai galima įsigyti pakėlimo kilpomis komplektuotų plokščių. Plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų. Gamyklinės angos plotis gali būti iki 400 mm, o jų formavimas priklauso nuo užsakymo detalių.
Montavimo proceso etapai
1) Iškrovimas ir kėlimas: plokščių iškrovimas atliekamas naudojant specialų kėlimo traversą su dviem griebtuvais. Tiesiant plokštes vietoje, būtina užtikrinti, kad griebtuvai užfiksuotų plokštę visu pločiu; plokštes laikius atidžiai, grandinės turi būti uždėtos 10 cm nuo atramų. Jei plokštė yra trumpa (iki 3 m), pakėlimui pakanka vieno griebtuvo.
2) Montavimas: perdangos plokštės montuojamos ant išlyginamos neopreno juostelės, o prieš montavimą patikrinamas atraminio paviršiaus lygių. Paprastai plokštės atremtos į sienas per plokščių kraštus; kartu formuojamos horizontaliųjų sandūrų siūlės. Išilginės siūlės užpildomos betonu, o šalia plokščių esančios kiaurymės užsandarinamos kamšteliais arba izoliacinėmis medžiagomis.
3) Reguliavimas ir išlinkio lyginimas: jei gretimų plokščių išlinkiai viršija 8 mm, daromas korekcinis sureguliavimas statramsčiais arba suveržimo įrenginiu, kol siūlės pilnai sukietėja.
4) Sandūros ir siūlių betonavimas: siūlių užpildymas mažo skersmens betonu (C20-C30) ir užtikrinimas, kad siūlėse nebūtų šiukšlių. Iš sąlygų priklauso armatūros įterpimo ir siūlių užpildymo procesai.
5) Bandymai ir kokybės kontrolė statybvietėje: rekomenduojama patikrinti kokybę prieš iškrovimą ir laikantis sutartinių nuorodų naudoti brėžinių nuokrypių lenteles.
Sandara, atsparumas ir energinė nauda
Perdangos su kiaurymėtais plokščių blokais pasižymi dideliu atsparumu ugniai (REI 120) ir geru mechaniniu atsparumu. Dėl plytelių ir plokščių konstrukcijos jos užtikrina gerą šiluminę varžą (specialius skaičiavimus atlikti galima pagal projekto duomenis). Kai kuriose konfigūracijose galima papildomai įrengti papildomą garso izoliaciją ar įrengti pakabinamas lubas.
Taip pat minėtinos privalumų gairės: plokštės suteikia inertišką vidinį betoną, kuris žiemą kaupia šiluminę energiją, o vasarą sugeria šilumos perteklius; sienų sandarumą užtikrina specialūs sujungimo mazgai; trisluoksnių sienų šiluminė varža siekia 8,5 m2K/W; išorinės sienos saugo nuo žemo dažnio triukšmo, o vidaus pertvaros sumažina oro srautą ir smūgio garsą.
Šilumos niūriosios vietos ir statybos reglamentavimas
Šilumos izoliacija ir sandaros užtikrinimas yra reglamentuojami STR 2.05.01:1999 „Pastatų atitvarų šiluminė technika“ ir jo nuostatos taikomos naujiems bei rekonstruojamiems pastatams. Reglamentas nurodo visų atitvarų - stogų, perdangų, sienų, langų ir durų - norminės ir leistinosios šilumos perdavimo koeficiento verčių. Rekomenduojama projektuoti atitvaras, kurių šilumos perdavimo koeficientai kuo mažiau skiriasi nuo norminių verčių.
Koreguojamos šilumos nuostoliai ir stogo izoliacija
Stogo izoliacijos lygis priklauso nuo stogo tipo. Paprastiems stogams rekomenduojama didinti šiltinimą naudojant storesnį sluoksnį, o skirtingoms konstrukcijoms - naudoti tinkamas medžiagas ir orientuotis į optimalią šilumos perdavimo koeficiento reikšmę. Pavyzdžiui, stogams šilumos perdavimo koeficiento ribos gali būti 0,15-0,18 W/m2K arba 0,18-0,23 W/m2K šlaitiniams stogams, priklausomai nuo tipo.
Apie plokščių įvairovę ir specifikacijas
Standartinis plokščių plotis yra 1200 mm, tačiau plokštės gali būti siaurinamos išilgai kas 100 mm, iki minimalaus pločio 300-360 mm, 600 mm, 720 mm, 960 mm. Įtemptai armuotos kiaurymėtos perdangos plokštės plačiai naudojamos surenkamoms perdangoms. Gamybos metu naudojamas nepertraukiamo formavimo metodas, avalytas užsakovo perdangų planu, o galinė briauna gali būti projekto formos (pjaunama įstrižai arba laiptuotai).
Įmonė AB „AKSA“ siūlo ekstruzines kiaurymėtas perdangos plokštes su galimybe papildomiems užsakymams pateikti plokštes su kilpomis, kurios suteikia lengvą transportavimą. Plokštės gali būti remiamos ant įvairių konstrukcijų: sienų, gelžbetoninių ar metalinių sijų.
Naudojimo praktika ir rekomendacijos
Renkantis perdangos tipą, būtina įvertinti pastato konstrukcijos ypatumus, planuojamas apkrovas ir ekonominius aspektus. Konsultacija su inžinieriumi konstruktoriumi padės pasirinkti optimaliausią sprendimą konkrečiam projektui. Pavyzdžiai: „TERIVA“ perdangos buvo sėkmingai naudojamos Vilniaus universiteto Lazerinių tyrimų centre, gyvenamųjų namų kvartale „Venecija“, Vidaus reikalų ministerijoje ir kt.
Montavimo procesas reikalauja griežtos kokybės kontrolės ir saugumo priemonių. Saugos užtikrinimas montavimo metu turėtų būti prioritetas kiekvienoje statybvietėje.
FAQs ir praktiniai patarimai
- Plokščių laikomoji galia ir ilgi nustatomi pagal užsakymo planą bei laikomųjų galių lenteles.
- Kraunant plokštes būtina atsižvelgti į jų svorį ir naudojamą kėlimo įrangą; reikia laikytis saugos reikalavimų ir naudoti apsaugines grandines.
- Iškrovimo ir kėlimo metu plokštės turi būti tik užfiksuotos griebtuvais ir nekeliamos netolygiai.
- Sandūros užpildymas ir siūlių betonavimas turi būti atliekami laikantis projektinių reikalavimų; naudojamas plonas ir tinkamas betonas.
Siūloma konsultuotis su gamintoju dėl tiksliausių duomenų apie skiriamas angas, jų vietas ir dydžius, taip pat dėl plokščių laikymo ir klojinių reikalavimų konkrečiame projekte.
