Kiaurymėtosios perdangos plokštės: techninės savybės, montavimas ir specifikacijos

Kiaurymėtosios perdangos plokštės užsitarnavo populiarumą dėl plataus matmenų pasirinkimo ir galimybės pritaikyti jas užsakovo poreikiams. Dėl konstrukcijose esančių angų šios plokštės puikiai izoluoja šilumą ir garsą bei yra atsparios karščiui ir drėgmei. Dažnai jos naudojamos perdangų, stogų ir sienų atitvaroms įrengti pramoniniuose, administraciniuose ir komerciniuose pastatuose, mokymo įstaigose bei gyvenamuosiuose namuose.

Medžiagos ir gamybos technologija

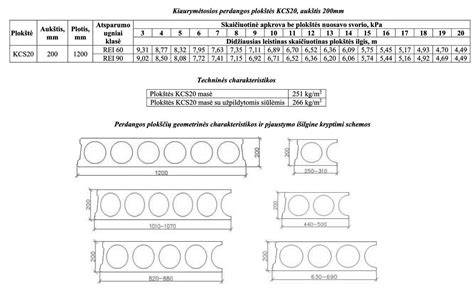

Kiaurymėtosios perdangos plokštės yra įtemptojo gelžbetonio konstrukcijos, projektuojamos ir gaminamos ekstruziniu būdu pagal užsakovo perdangų planą. Plokštės gaminamos iš C 45/55 ar C 50/60 klasės normaliojo betono ir armuojamos iš anksto įtemptais plieniniais lynais, išdėstant juos tempimo zonoje. Plokščių armavimui naudojami tik sertifikuoti ir CE ženklinimą turintys septynių vijų lynai Y 1860S, kurių skersmuo 9,3 arba 12,5 mm. Standartinis plokštės plotis yra 1200 mm, tačiau plokštė gali būti pjaustoma išilgai į siauresnes juostas. Gaminamos plokštės su įvairiomis išėmomis (angomis) pagal užsakymą. Pritaikoma plokščių aukščiai: 200 mm ir 220 mm. Taip pat įmanoma gaminti plokštes pagal kliento pageidavimus.

Įtemptojo gelžbetonio kiaurymėtosios plokštės yra standžios, ekonomiško skerspjūvio. Šios plokštės pasižymi geromis garso izoliacijos savybėmis. Lietuvoje siūlomos plokštės gaminamos nepertraukiamo formavimo būdu, o jų gamyba vykdoma automatizuotoje linijoje. Taip užtikrinamas itin tikslus matmenų ir kokybės atitikties lygis.

Montavimas ir pasiruošimas

Labai svarbu tinkamai paruošti montavimo paviršių. Atraminis paviršius turi būti lygus: ant mūro - ne mažiau nei 10 cm, ant betono ar metalo - ne mažiau nei 8 cm. Jei paviršius nėra lygus, būtina naudoti plastiko arba metalo lyginimo plokšteles (tarpiklius), kurių tarpikliai neturi būti žemesni nei 15 mm, kad po atramine plokšte galėtų nutekėti skiedinys. Lyginimo plokštės dedamos tik po vientisomis kiaurymėtųjų plokščių dalimis, o ne tose vietose, kur yra plokščių angos.

Kiaurymėtosios perdangos plokštės kėlimas turi būti atliktas laikantis saugos reikalavimų. Iškrovimas ir montavimas atliekami statybiniu kranu su kėlimo traversa. Kėlimo griebtuvai turi būti prikabinami taip, kad išsikišę perdangos galai nebūtų ilgesni nei 0,5 metro. Prie perdangos griebtuvai turi būti tvirtinami ir apsaugotos grandinės. Plokštė turi būti pakelta ne aukščiau nei 10 cm nuo atramos, o nuimama kai perdanga būna ne aukščiau nei 10 cm nuo atraminio paviršiaus.

Po plokščių išdėstymo svarbu patikrinti jų padėtį prieš atkabinant apsaugines grandines. Atraminis paviršius ant mūro turi būti ne mažesnis nei 10 cm, o ant betono ar metalo - ne mažiau nei 8 cm.

Sandūros ir išlinks

Tarpų tarp plokščių ir plokštės galų prie atramų į betoną užpildoma smulkiagrūdžiu betonu. Dažniausiai naudojami betono klasės C25 ir C30. Užpildo skersmuo neturi būti didesnis nei 8 mm. Kad betonas nepatektų į kiaurymėtosios plokštės angas, naudojami angų dangteliai, putų polistirenas arba akmens vata.

Išlinkimų suvienodinimas atliekamas tuomet, kai plokštės ilgiuose, dėl transportavimo ar kitų veiksnių, išlinkimai viršija 8 mm. Galimi du suvedimo būdai: pakeliant žemiausiai esančią plokštę ir laikant ją ant statramsčių kol siūlės pilnai sukietėja, arba spaudžiant aukščiausiai esančią plokštę su tinkama svoriu ar suveržimo įrenginiu.

Kokybė ir ilgaamžiškumas

Kokybiškos kiaurymėtosios perdangos plokštės užtikrina geras garso izoliacijos savybes ir atsparumą ugniai. Įtemptojo gelžbetonio plokštės gali būti pritaikytos pagal pageidavimus: skirtingi aukščiai, ilgi ir konfigūracijos, galimos išėmų (angių) galimybės. Gamyboje naudojami pažangūs įrengimai ir medžiagos, užtikrinantys ilgalaikį patikimumą. Standartinis plokštės plotis - 1200 mm, o ilgis pjaustomas pagal projektą.

Kiaurymėtosios perdangos plokštės dažnai gaminamos iš akytojo betono variantų Bauroc tipo, kuris papildomai suteikia šilumos izoliaciją ir lengvesnę konstrukciją. Plokščių gamyboje taikomi tik patikimi gaminiai su CE ženklinimu, o karkasas ir įtemptų lynų sistema užtikrina stabilumą ir laikomąją galią.

Specifikacijos ir taikymo sritys

• Plokštės naudojamos perdangų, stogų ir sienų atitraukų įrengimui; tinka statyboms pramoninėse, administracinėse ir komercinėse, taip pat mokymo įstaigose ir gyvenamuosiuose pastatuose.
• Naujosios plokštės gaminamos automatizuotoje linijoje; galimybė perdengti dideles angas iki 17 m.
• Nominalus plokštės plotis - 1200 mm; leidžiama pjaustyti į siauresnes juostas pagal poreikį.
• Galimos išėmos pagal užsakymą; plokštės turi CE ženklinimą.
• Įtemptojo gelžbetonio plokštės standžios, ekonomiško skerspjūvio; puikiai tinka savaimingai užtikrinti tvirtumą ir šilumos izoliaciją.

Gamyboje naudojamos techninės detalės ir žinios teikia užtikrintą kokybę. Periogą,“Kauno gelžbetonis” įmonei būdingas ilgametis patyrimas ( daugiau nei 50 metų darbo patirtis ) užtikrina patikimą plokščių tiekimą ir montavimą. Įmonė siūlo plokštes su įtemptais lynais, kurios yra sertifikuotos ir CE ženklintos, bei teikia profesionalias montavimo paslaugas su nemokamais griebtuvais atvežus į vietą.

Naudojimo pavyzdžiai ir tipiniai duomenys

Standartiniai plokščių dydžiai ir jų pritaikymas:

1. Nedidėjęs plokštės plotis - 1200 mm, pjaustoma į siauresnes juostas.
2. Aukščiai: 200 mm, 220 mm.
3. Galimos išėmos (angų) pagal projektą.
4. Ilgio pjaustymas pagal kliento reikalavimus, kampiniai arba stačiai pjovimo variantai.

Žymūs gamybos vardai ir produktai, pasitelkiantys šią technologiją:

• Kiaurymėtosios įtemptojo gelžbetonio plokštės projektavimas ir gamyba pagal užsakovo perdangų planą.
• VPL plokštės naudojamos gyvenamiesiems namams, pramonei ir visuomeniniams statiniams.
• Thermo perdanga - lengva tarpubendžinė perdanga su geromis šilumos izoliacijos savybėmis.

Renkantis ir montuojant

Renkantis perdangos plokštes svarbu atsižvelgti į jų atsparumą ugniai, gi garso izoliaciją ir ilgaamžiškumą. Tinkamai pasiruošus įrenginiams ir laikantis rekomendacijų, kiaurymėtųjų plokščių montavimas nėra sudėtingas ar problematiškas. Plokščių kokybė yra itin svarbi, nes prastos kokybės plokštės gali skilti ar pradėti traiškyti po svoriu.

Galiniai pranašumai šias plokštes daro patrauklias: greitas montavimas, tvirtas atsparumas, geros šilumos ir garso izoliacijos savybės bei gebėjimas užpildyti dideles angas.
