Ketaus kanalizacijos sistema daugeliui žmonių yra gerai žinoma, visų pirma dėl to, kad išvaizda nepavyksta atsirasti sovietuose pastatytų namų sanitarinėse patalpose. Ketaus kanalizacija yra vamzdžių iš ketaus sistema. Tai gali būti ir išorinis, ir vidinis tinklas. Kai kuriais atvejais ketaus vamzdžiai gali sudaryti atskirą kanalizacijos struktūros dalį (stove). Ketaus nuotekos yra pagamintos iš statybinių medžiagų, turinčių didelį grafito koeficientą.
Vamzdžių gamyba yra pilkojo ketaus, naudojant centripetalinį liejimą, o tai reiškia, kad ši medžiaga neatitinka smūgių. Liepsnos ketaus asenizatorių vamzdžiai turi plėtinį, kurio vertė priklauso nuo prietaiso skersmens. Tarp vamzdžio išorės ir lizdo yra tarpas, kurio dydis gali būti 6 mm vamzdžiams 50 ir 100 mm, o 7 mm - vamzdžiui, kurio skersmuo yra 150 mm.
Medžiagos ir konstrukcijos parametrai
Ketaus vamzdžiai gali būti gaminami pagal įvairius parametrus. Norminiuose dokumentuose yra stalų su ketaus vamzdžių skersmenimis. Siekiant apsaugoti medžiagą nuo rūdžių, produktas abiejose pusėse yra padengtas bitumu. Nustatomos pagrindinės vamzdžių eksploatacinės charakteristikos statybinės medžiagos, kurios dizainas yra pagamintas, savybės:
- Stiprumas. Yra daug apkrovų, galinčių daryti spaudimą dujotiekiui. Pirmiausia būtina atsižvelgti į slėgį iš skysčių, garų, dujų, taip pat iš vidaus - dėl dirvožemio ir konstrukcijų. Ketaus vamzdžiai gali atlaikyti aukštą slėgį, todėl jie naudojami centriniams greitkeliams, kurie yra išdėstyti dideliuose gyliuose.
- Atsparumas korozijai. Vamzdžiai atsparūs rūdei ne tik iš vandens, bet ir iš buitinių nuotekų. Dėl šių savybių dažnai naudojami pramonėje.
- Ilgas tarnavimo laikas. Dėl didelio stiprumo ir atsparumo korozijai šie vamzdžiai gali tarnauti dešimtmečius, bet tai priklauso nuo apkrovos ir smūgio taškų.
- Kokybės išsaugojimas ilgą laiką. Dėvėti atsparumas. Planavimo metu įvertinamas pajėgumo koeficientas; nuotekos gali dėvėti paviršius ilgainiui, todėl šiuolaikiniai liejimo metodai mažina paviršiaus šiurkštumą.
- Žemas temperatūros padidėjimas. Ketaus vamzdžiai tinkami su aukštomis temperatūromis, plastikai šiuo atžvilgiu praranda standumą.
- Priešgaisrinė sauga. Ketaus nėra degus, todėl tai yra vienas iš saugesnių pasirinkimų.
Didelis produkto asortimentas leidžia pasirinkti priklausomai nuo paskirties. Nepaisant pranašumų, yra ir trūkumų: ketaus turi didelį tankį ir masę, o mažų skersmenių vamzdžiai gali sukelti gamybos problemas. Standartiniai ketaus vamzdžiai dažnai turi išorinius matmenis: DN 50-400, vidinis skersmuo DN atitinka 50-400 mm, o sienelės storis dažnai apie 4-5 mm. Ilgi vamzdžiai dažnai turi 3 m ilgio, o skylės ir prijungimo vietos turi specifikas dėl sąlygų montavimui.
Ketaus vamzdžių tipai ir jų naudojimas
Pagal medžiagą skiriami pilkas ketaus vamzdžiai ir kaliojo ketaus vamzdžiai. Kaliojo ketaus vamzdis yra modifikuoto pilkojo ketaus produktas, į kurį įmaišoma magnio (Mg) arba cerio (Ce). Kaliojo ketaus vamzdžiai turi didelio stiprumo, kietumo, plonos sienos, mažesnio metalo suvartojimo ir aukšto slėgio atsparumo privalumus. Kaliojo ketaus vamzdžiai dažnai naudojami vandentiekio, nuotakų tinkluose, šilumos sistemose. Dėl savo struktūros jie suteikia gerą sandarumo našumą ir atsparumą korozijai.
Duktile geležies vamzdžiai yra diegiami daugelyje sektorių: vandens, dujų, naftos transportavimui savivaldybėse, pramonėje ir kasyboje. Jie turi platų nominalių skersmenių spektrą - nuo 80 iki 2200 mm ir ilgius 5, 6 ir 8 metrus. Duktile geležies vamzdžiai pasižymi geru atsparumu korozijai, lengvu montavimu ir patvarumu.
Ketaus vamzdžių prijungimo būdai
Ketaus vamzdžio prijungimo režimą galima suskirstyti į lanksčią jungtį (movą) ir flanšo jungtį. Movą naudojama prispausti vamzdžio galą į išplėstinę movą; sandarumą užtikrina guminės tarpinės. Flanšo jungtis naudojama siekiant pritvirtinti stačiakampius ar apvalius jungiamuosius detales su flanšu ir tarpikliu, užtikrinančiu sandarumą. Pasirenkant jungiamąją detalę svarbu atsižvelgti į vidinį skersmenį, paviršiaus dangą ir įrengimo sąlygas.
Sandarinimas atliekamas skirtingai priklausomai nuo metodo. Jei naudojamas sandarinimo antspaudo metras, reikia atkurti hidroizoliaciją, atlaisvinti jungtį ir ištraukti vamzdžio galą. Tada įjungti ir užplombuoti. Jei montuojama be antspaudų, reikia atstatyti hidroizoliacijas, plauti jungtis šalto suvirinimo ar kitomis priemonėmis ir pan. Ketaus vamzdžiai gali būti atjungti ir išvalyti pagal poreikį, o remonto metu taikomi cementiniai mišiniai ar specialios plombos.
Prieš montavimą būtina atlikti valstybinį patikrinimą: vizualiai išsiaiškinti defektus, įtrūkimus ir paviršiaus lygumą. Išorės defektai ar įtrūkimai gali sukelti nuotėkį. Paspaudus paviršių reikia įsitikinti, kad garsas yra vienodas visose srityse.
Dydžiai ir transportavimas: ketaus vamzdžiai turi būti laikomi ir transportuojami laikantis jų dydžių ir svorių reikalavimų. Sienelės storis 4-5 mm turi būti užtikrintas dėl atitinkamos apkrovos. Montavimo metu reikia užtikrinti tranšėjos plotį ir šilumos izoliaciją giliuose tranšėjose, atsižvelgiant į žemės užšalimo lygį.
Esant mažoms nuotėkio vietoms, galima pataisyti per trumpalaikį remontą - naudojamos gumos pleistrai, margoji, specialūs spaustukai ar kitos priemonės. Jeigu pažeidimas yra didelis, būtina atlikti kapitalinį remontą: pašalinti rūdį, pakeisti pažeistą vamzdžio dalį, pjauti pažeistą segmentą, ruošti naują sruošą ir sriegius, sandariai užbaigti jungtį su lininiu siūlu ir sandarikliu. Visos medžiagos turi būti parinktos pagal paskirtį ir aplinką.
Jei diegimo metu naudojamas lizdo metodas, svarbu užtikrinti sistemos spaudimą ir hidroizoliaciją. Prieš pradedant įspėkti kaimynus, reikia išjungti vandens tiekimą ir įspėti apie laiką nuo nuotekų naudotojų. Išsaugoti visas jungtis ir laikytis instrukcijų yra būtina dėl saugumo.
Privalumai: aukštas atsparumas slėgiui, atsparumas korozijai, ilgas tarnavimo laikas, priešgaisrinė sauga, platus asortimentas. Trūkumai: didelis tankis ir masė, sunku transportuoti ir montuoti; mažų skersmenių vamzdžių gamyboje gali kilti problemų; reikia specialių įrankių pjovimo ir surišimo darbus; liejimo paviršius gali būti šiurkštus, todėl iškyla papildomi reikalavimai išorinei dangai ir apdirbimui.

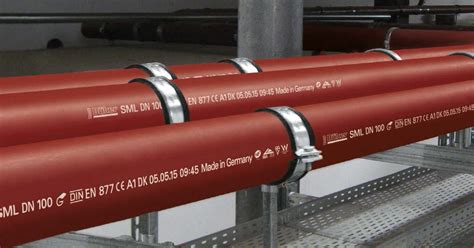

Düker SML pilkojo ketaus vamzdžių sistema
Düker SML - pilkojo ketaus vamzdžių sistema, skirta pastatų drenažo ir nuotėkų sistemoms įrengti. Dėl išorinio ir vidinio antikorozinio padengimo ši sistema pasižymi geromis antikorozinėmis savybėmis ir atitinka DIN EN 877, DIN 19522 ir 6594. Ketaus vamzdžiai „Düker“ SML priskiriami priešgaisrinių vamzdžių grupei: atsparūs ugniai (A1 klasė). Puiki akustinė apsauga, nes dėl masės - praeina mažas triukšmas. Jungtys užtikrina greitą ir sandarų sujungimą. SML sistemos gali būti įbetonuojamos; jų jungtys nereikalauja papildomų tvirtinimo detalių sifoniniam drenažui. Specialūs pasiūlymai dirbant su požeminėmis instaliacijomis arba tilto drenažo sistemomis. Düker SML vamzdžiai yra stabilūs ir atsparūs slėgio pokyčiams, neatsižvelgiant į temperatūrų skirtumus. Jie yra ekologiški: gaminami iš 100% perdirbiamų medžiagų, neturi išsiskiriančių lakiųjų organinių junginių. Dėl konstrukcijos galima naudoti mažesnes nuopjovas ir mažinti atliekų kiekį. Sukurtos pagal žaliųjų statybų reikalavimus sertifikatus, įskaitant LEED ir DGNB.
Nominalus diametras ir papildomi duomenys: DN 50-DN 400, papildomos revizijos durų dydžiai (apvalios), revizijos durelės. Kanalizacijos tinklai dažnai turi DN 100-DN 200, ilgi 3 m arba 4-6 m. SML sistemų skiriasi nuo kitų, bet išlieka antikorozinės ir priešgaisrinės savybės. Tokie vamzdžiai dažnai naudojami tiek patalpų viduje, tiek išoriniams tinklams, atsižvelgiant į reikalavimus ir projektą.
Norint išvengti nuotėkių ir užtikrinti kokybę - būtina laikytis priežiūros, atlikti periodinę patikrą, naudoti tinkamus įrankius pjaustymui ir montavimui, o centrinės sistemos įrengimui - laikytis visų sanitarinių ir statybos normų.
