Tema „elexia katilo pajungimo armatūros montavimo instrukcija“ susijusi su šildymo katilų įrengimu ir armatūros pajungimu, siekiant užtikrinti saugų, efektyvų ir patikimą šilumos tiekimą. Tikslas - pateikti išsamią, logiškai sujungtą informaciją apie šio tipo įrangos montavimą, atsižvelgiant į konstrukcinius reikalavimus, įrengimo vietas, tinkamą radiatorių ir grindinio šildymo integravimą bei automatizaciją.
Katilinės vaidmuo ir vietos parinkimas
Katilinės turinys ir jos įrengimo reikalavimai yra svarbus elementas namų šildymo sistemos projektavime. Darbai atliekami vadovaujantis STR 2.01.04:2004 „Gaisrinė sauga“ reglamentais, o katiline turi būti įrengiama taip, kad ji būtų saugi, patikima ir tinkamai vėdinama. Katilinės patalpoje užtikrinamas pratekėjimas oro į zoną, kur deginamas kuras, o dūmtraukis turi užtikrinti efektyvią trauką ir saugų išmetimą.
Katilinė viduje ir išorėje
Pastato viduje įrengtos katilinės turi būti atskirtos nuo kitų patalpų 1 tipo priešgaisrinėmis pertvaromis ir 3 tipo priešgaisrinėmis perdangomis. Priešgaisrinės užtvaros turi būti iš A1 ar A2 degumo klasės statybos produktų. Pristatomos katilinės nuo pagrindinio pastato turi būti atskirtos 1 tipo priešgaisrine siena, o katilinės stogas - BROOF (t1) klasės reikalavimus atitinkančia danga. Perdangos tarp aukštų ir katilinės patalpų sienos, taip pat sienos, atskiriančios katilinę nuo pagrindinio pastato, turi būti nesugeriančios garų ir dujų.
Vaizdiniai vadovai
Šildymo sistemos projektavimas ir pieno patalpų planavimas
Geriausia, kai specialistai parengia visos šildymo sistemos projektą, kuris apima katilinės planą ir įrangą. Jie įvertina namo šilumos ir karšto vandens poreikį, pasirinktą kurą, patalpos reikalavimus katilinei, vėdinimą, kuro sandėliavimo vietas ir karšto vandens ruošimo sprendimus. Svarbu - nustatyti, kokią automatisaciją įdiegti, kad kuo efektyviau būtų sudeginamas kuras. Akumuliacinės talpos įrengimas dažnai būtinas, ypač grindinio šildymo sistemose, kad galėtume palaikyti žemesnę temperatūrą ir užkirsti kelią užvirimui.

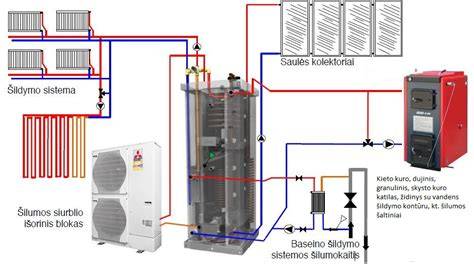

Akumuliacinė talpa: kam jos ir kada reikia

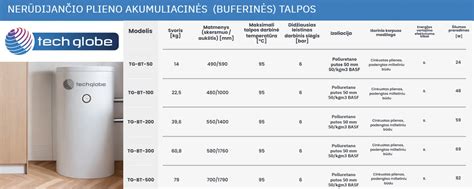

Akumuliacinė talpa leidžia reguliuoti šilumos kaupimą ir paskirstymą, užtikrina, kad radiatoriai neatslūgsta kelias paras. Paprastai skaičiuojama, kad 1 kW galios reikalauja apie 50 litrų talpos. Vidutiniam namui su 10 kW šildymu reikėtų apie 500 litrų talpos. Talpa gali būti prijungta prie bet kurio kieto kuro katilo ir taip patobulinti esamą sistemą. Taip pat būtina apsaugoti sistemą nuo užvirimo - apsauginis akumuliatorius yra būtinas visiems katilams.
Kieto kuro katilų klasifikacija ir darbo principai
Kieto kuro katilų tipai skirstomi pagal degimo principą į tiesioginio degimo ir dujų generacijos (pirolizės) katilus. Tiesioginio degimo katilai turi mažesnį efektyvumą, daug šilumos išsileidžia pro dūmtraukį, todėl jų dalis dabar retai gaminami. Dujų generacijos katilai naudoja degimą su papildomais degikliais, o degimo metu išsiskiriančios degiosios dujos sudeginamos antrame degimo uždaros kameroje, taip pasiekiamas didesnis NVK ir geresnis malkų sudeginimas. Tačiau reikia nuolatinės priežiūros, elektra ventiliatoriui ir išsamių reguliavimo sprendimų.
Reguliavimui plačiai naudojami automatiniai reguliavimo įrenginiai, kurie valdo įleidžiamą orą ir degimo intensyvumą. Akumuliacinė talpa padeda prailginti degimo laiką ir sumažinti katilo galios viršįtampių poreikį.
Dūmtraukiai, ventiliacija ir sauga
Šildymo sistemos įrengimo metu būtina užtikrinti, kad dūmtraukis užtikrintų tinkamą trauką ir saugų išmetimą. Dūmtraukio skersmuo dažnai svyruoja 150-200 mm, priklausomai nuo katilo specifikacijų. Tinkama izoliacija apsaugo nuo kondensato susidarymo, palaiko stabilų trauką ir sumažina dervų kaupimąsi. Katilų įrengimo vietoje taip pat svarbu užtikrinti tinkamą ventiliaciją, nes degimui reikalingas nuolatinis oras.
Priešgaisriniai reikalavimai reikalauja, kad dūmtraukiai ir katilinės konstrukcijos atitiktų saugumo normas. Taip pat svarbu tinkamai parinkti automatikos sprendimus: netinkamai sureguliuota sistema gali lemti per aukštą arba per žemą grįžimo temperatūrą, disbalansą sistemoje ir didesnes energijos sąnaudas.
Automatika, degimo valdymas ir sauga
Automatiniai reguliatoriai valdo degimo intensyvumą, keičiant oro tiekimą į degimo zoną. Tokia sistema prailgina vienos įkrovos degimo laiką ir sumažina poreikį nuolat jungti kieto kuro katilą. Tačiau reikia būti atsargiems - per mažas katilo galios vartojimas gali sukelti užverimą ir suodžių kaupimąsi dūmtraukije. Svarbu įrengti trečios ar ketvirtos eilės maišymo vožtuvą, kuris palaiko optimalų grįžimo vandens temperatūrą.

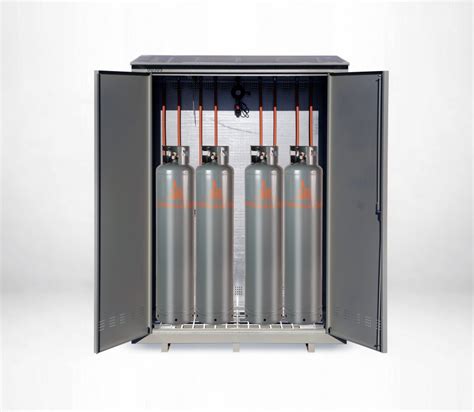

Dujų katilams dažnai naudojami uždaro degimo kameros ir lauko oro tiekimas. Dujiniai katilai yra visiškai automatizuoti, jų priežiūrai reikia labai mažiau laiko, skleidžia mažiau suodžių ir pasižymi dideliu komfortu. Tačiau įrengiant dujinį katilą reikia įvertinti dujų tiekimo tinklą ir saugą. Balioniniai dujiniai šildymo sprendimai gali būti naudojami, kai nėra galimybės tiekti gamtines dujas; toks sprendimas taip pat laikomas autonominiu ir nereikalauja daug priežiūros.
Mažųjų niuansų ir praktiniai patarimai
- Naudokite specialisto parengtą projektą, kuris apima katilinės planą, įrangą ir automatiką.
- Įrengdą akumuliacinę talpą, įsitikinkite, kad ji tinka tiek grindinei, tiek radiatorinei sistemai ir gali veikti su jūsų katilų tipu.
- Rinkitės įrangą su patikimais saugos įrenginiais - dūmų jutikliais, nuotekio davikliais ir automatinėmis apsaugomis.
- Jei naudojate granulinį katilą, paruoškite vietą sandėliavimui granulių ir užtikrinkite tinkamą vėdinimą sandėliavimo zonose.
Įrengimo seka: trumpa apžvalga
- Pasirinkti tinkamą vietą katilinei, įvertinti patalpų išdėstymą ir dūmtraukio trajektoriją.
- Parengti projektą, įtraukiant automatikos sprendimus ir termostatinį valdymą.
- Įrengti dūmtraukį, ventiliaciją ir priešgaisrines pertvaras.
- Sumontuoti katilą, akumuliacinę talpą (jei taikytina) ir vamzdynus su įvoro jungtimis.
- Įjungti ir sureguliuoti automatinius valdymus, patikrinti traukos ir temperatūrų parametrus.
Pastabos dėl praktikos
Priklausomai nuo namo dydžio ir šilumos poreikio, gali būti naudinga kartu su specialistais įrengti hibridinę sistemą, kai šildymas yra derinamas su dujiniu katilu arba šilumos siurbliu. Šilumos siurblių integravimas dažnai reikalauja didesnio dėmesio energijos požiūriu, bet gali būti ekonomiškas pasirinkimas, kai namas yra gerai apšiltintas ir šilumos poreikis nėra didelis. Dujiniai katilai turi uždarą degimo kamerą ir gali užtikrinti patogesnį bei automatiškai prižiūrimą šildymą, ypač kai prieinama dujų tiekimo infrastruktūra.
Santrauka apie pasirinkimus
- Kieto kuro katilai su akumuliacine talpa: stabilus šildymas, didesnė pradinių investicijų reikšmė ir didesnė patalpos reikmė.
- Dujiniai katilai: automatika, patogumas, gali būti įrengti kartu su kitais katilų tipais; svarbu dujų tiekimo infrastruktūra.
- Šilumos siurbliai: ekologiški, ekonomiški ilgalaikėje perspektyvoje, tačiau priklauso nuo elektros kainos ir namo energetinių charakteristikų.
