Tinkamas vamzdžių sujungimas yra itin svarbus kuriant funkcionalią ir efektyvią vamzdynų sistemą. Pagal paskirtį ir vamzdžių medžiagas dažniausiai naudojami įvairūs tiesimo vamzdynų sujungimo būdai: srieginė jungtis, flanšinė jungtis, suvirinimas, griovelių jungtis (spaustuvų jungtis), įvorė, suspaudimo jungtis, karšto lydalo jungtis, kištukinė jungtis ir kt.
Tradiciniai ir plačiai naudojami sujungimo metodai

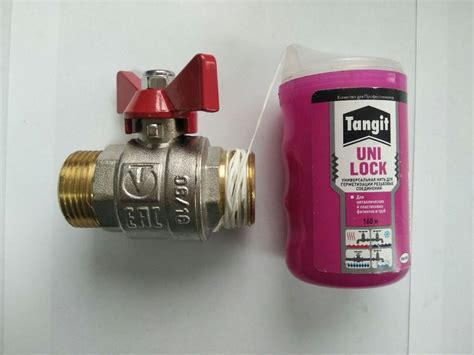

Didžiąją dalį vamzdynų sistemų vis dar naudoja sriegines vamzdžių jungtis. Toks metodas ypač populiarus atviriems vamzdžiams. Cinkuoto plieno vamzdžius, kurių skersmuo mažesnis arba lygus 100 mm, taip pat rekomenduojama sujungti sriegiais. Plieniniai-plastikiniai kompozitiniai vamzdžiai dažniausiai jungiami būtent taip. Svarbu atkreipti dėmesį, kad cinkuoto plieno vamzdžių paviršius ir sriegimo metu pažeistos atviros srieginės dalys turi būti apdorotos antikorozine medžiaga. Jei cinkuotas vamzdis jungiamas suvirinant arba flanšu, suvirinimo vietoje būtina atlikti antrinį cinkavimą arba antikorozinį apdorojimą.
Flanšinės jungtys dažniausiai naudojamos didesnio skersmens vamzdžiams sujungti. Jos ypač praverčia jungiamuose vožtuvuose, atbuliniuose vožtuvuose, vandens skaitikliuose, vandens siurbliuose, taip pat vamzdžių dalyse, kurias reikia dažnai išardyti ir kapitališkai remontuoti. Suvirinimas yra tinkamas necinkuoto plieno vamzdžiams. Šis metodas dažniausiai naudojamas potinkiniams ir didesnio skersmens vamzdžiams, ypač aukštybiniuose pastatuose. Vamzdžiai gali būti sujungti specialiomis jungtimis arba suvirinant. Kai vamzdžio skersmuo yra mažesnis nei 22 mm, reikia suvirinti lizdą arba movą. Lizdas turi būti įrengtas nukreiptas į terpės srauto kryptį. Lizdinis suvirinimas gali būti naudojamas ir nerūdijančio plieno vamzdžiams.
Modernūs ir efektyvūs sprendimai
Griovelio tipo jungtis yra puikus pasirinkimas gaisro gesinimo vandeniui, oro kondicionavimo šalto ir karšto vandens sistemoms, vandens tiekimui, lietaus vandeniui ir kitoms sistemoms, kurių skersmuo didesnis arba lygus 100 mm cinkuoto plieno vamzdžiui. Ši jungtis pasižymi paprastu veikimu, saugia konstrukcija ir geru sistemos stabilumu, o tai užtikrina lengvą priežiūrą, sutaupo darbą ir laiką.
Aliuminio-plastikiniai kompozitiniai vamzdžiai paprastai suspaudžiami srieginiais antgaliais. Šiam metodui naudojama jungiamoji veržlė, kuri uždedama ant vamzdžio galo, tada į vidų įkišama vidinė jungiamosios detalės šerdis ir veržliarakčiu priveržiamas junginys. Panašiai galima sujungti ir varinius vamzdžius. Nerūdijančio plieno suspaudimo vamzdžių sujungimo technologija yra moderni alternatyva tradiciniams sriegimo, suvirinimo ir klijavimo metodams. Vamzdžiai sujungiami prispaudžiant antgalį specialiomis priemonėmis, užtikrinant sandarumą ir tvirtumą. Šio metodo privalumai - patogus montavimas, patikimas ryšys ir ekonomiškumas statybos metu.
PPR vamzdžių prijungimo būdas gali būti karšto lydalo jungtis, atliekama naudojant karšto lydalo aparatą. Lizdų jungtis yra dažnai naudojama vandentiekio ir drenažo ketaus vamzdžių bei jungiamųjų detalių prijungimui. Ji gali būti lanksti arba standi. Lanksti jungtis sandarinama guminiu žiedu, o standi - asbestcemenčiu arba plečiama pakuote. Didelio tankio polietileno (HDPE) vamzdžių sujungimas. Didelio tankio polietileno (HDPE) vamzdžiai plačiai naudojami įvairiose pramonės srityse dėl savo didelio stiprumo, cheminio atsparumo ir ilgaamžiškumo. HDPE vamzdžių sujungimas su kitomis medžiagomis yra labai svarbus kuriant funkcionalią ir efektyvią vamzdynų sistemą. Yra keli pagrindiniai būdai: karšto lydalo suvirinimas, elektrofuzinis suvirinimas, elastomeriniai sandarinimo žiedai ir flanšinės jungtys.
HDPE vamzdžių jungimo metodai
Karšto lydalo suvirinimas - įprastas HDPE vamzdžių sujungimo būdas, kai vamzdžių galai ir lizdinė jungtis kaitinami iki išsilydymo ir suspaudžiami. Elektrofuzinis suvirinimas naudoja elektros srovę vidiniam kaitinimui, todėl detalių įsilydymas su HDPE vamzdžiu įvyksta automatiškai. Elastomeriniai sandarinimo žiedai tinka mažesniems skersmenioms arba lankstiems pritaikymams. Flanšinės jungtys pritaikomos jungti HDPE prie metalo ar kitų medžiagų, kurių termiškai sulydyti negalima. Apibendrinant, HDPE vamzdžius galima sujungti įvairiais būdais, priklausomai nuo paskirties, skersmens ir jungiamos medžiagos.
Kanalizacijos vamzdžių ir jų sujungimų ypatybės
Kanalizacijos vamzdžių sujungimai dažnai apima ketaus, PVC, HDPE ar polipropileno vamzdžius. Svarbiausias dalykas - jungčių ir visos sistemos sandarumą užtikrinti. Ketaus vamzdžių jungtys dažnai atliekamos cementiniu skiediniu arba besiplečiančiu cemento skiediniu; lizdo metodas yra taip pat taikomas. Plastikinių vamzdžių lizduose sumontuoti gumuoti sandarinimo žiedai; įkišus vamzdį, turi būti patikrintas montavimo teisingumas. Taip pat naudojamas klijų montavimas, o per stiprios šoninės apkrovos gali sulaužyti lipnų sluoksnį. Kontaktinis suvirinimas (atsparumo suvirinimas) gali būti naudojamas ketaus, plieno ir plastikiniams vamzdžiams. Perėjimas (redukcija) iš Ø110 mm plastikinio vamzdžio į ketaus vamzdį yra speciali jungtis šiuolaikinėms vidaus kanalizacijos sistemoms.
Lizdinės jungtys palengvina montavimą ir užtikrina sandarumą, nes galima sujungti įvairių medžiagų dalis į vieną sistemą nenaudojant papildomų jungiamųjų detalių. Išmontuojant kištukinę jungtį galima apsieiti be pjovimo, o išsiplėtusius vamzdžius galima greitai surinkti ir išmontuoti taisymo ar pakeitimo atveju.
Klasifikacija ir techniniai reikalavimai
Dviejų dalių įrengimas: vamzdžių jungiamosios detalės gali būti skirstomos pagal programą (flanšas, jungtis, spaustukas, įvorė, tarpinė, sandarinimo juosta ir kt.), vamzdžio krypties keitimą (alkūnės), skersmens keitimą (reduktoriai), jungčių atšakoms (trišakiai ir skersai) ir sandarinimui / tvirtinimui (tarpinės, sandariklio juosta, fiksuojamieji žiedai, laikikliai). Ryšio tipai gali būti suvirintos, srieginės, anfgelio jungtys arba priveržimo jungtys. Pagal nacionalinius standartus reikia užtikrinti atitiktį GB/T 17219 ir vykdyti prekių patikrinimą bei kokybės sertifikavimą. Prieš tiesiant vandentiekį reikia atlikti bendrą projektavimo ir statybos padalinių peržiūrą, nustatyti kliūtis ir užtikrinti statybos tęstinumą.
Vandentiekio tiesimo praktika ir santechnikos taškai
Vandentiekio tiesimo vieta turi būti nustatyta laikantis GB 50013 - Lauko vandens tiekimo projektavimo kodeksas. Vandentiekis paprastai tiesiamas virš nuotekų vamzdžio; esant poreikiui, įjungti movą su sandarumo našumu ir užsandarinti du vamzdžių įvorių galus atspariomis medžiagomis. Mažesni nei 3 m atstumu, kai vamzdžiai išdėstyti lygiagrečiai, laikytis bent 1,5 m atstumo tarp išorinių sienelių. Kai susikerta vandens tiekimo vamzdynas su kitais vamzdynais, grynasis atstumas turi būti ne mažesnis kaip 0,15 m. Vamzdžių įkasimo gylis turėtų atitikti geologines sąlygas, užšalimo riziką ir sankirtas su kitais vamzdynais. Vietose su aukšta dirvožemio laikomąja galia ir žemu gruntiniu vandeniu, dujotiekį galima įkast į natūralų tranšėjos pamato pagrindą; minkštame dirvožemyje - naudoti betono pamatus. Santechnikos taškas - tai svarbi vandens tiekimo ir nuotekų šalinimo sistemos dalis, užtikrinanti tinkamą vandens srautą ir pašalinimą. Tipiškai bute yra maždaug 5 santechnikos taškai: tualetas, vonia, plautuvė, praustuvas ir skalbimo mašina. Prieš įrengiant santechnikos tašką būtina turėti išsamų išdėstymo planą, numatant visą reikalingą buitinę techniką. Vidutiniškai vienas santechnikos taškas naujos statybos bute kainuoja apie 50 eurų, todėl bendras taškų įrengimo kaina gali būti apie 250 eurų; tikslą gali lemti poreikiai ir projektas. Taip pat verta žinoti, kad taško perkėlimas į kitą vietą gali būti brangesnis. Daug naudingos informacijos ir įrankių galima rasti „Van2o“ elektroninėje parduotuvėje.
Vamzdžių dėklų stūmimo/gręžimo technologija
Įrengiami plieninių vamdžių dėklai požeminių komunikacijų susikirtimuose su keliais geležinkeliais, vandens telkiniais. Gamybos procese naudojamas hidraulinis stūmimo įrenginys; iš iškasos ištraukiami sraigtai ir gręžimo galva pradedama gręžti, kol pasiekiama priėmimo duobė. Procesas vyksta per nuosekliai sujungiant plieninius vamzdžius ir užbaigiant darbą, kai pasiekiama atriša. Informaciją apie procesą galite rasti papildomose šaltiniuose ar techninėse specifikacijose.
