Vamzdžio apibrėžimas, rūšys ir panaudojimas

Vamzdis - tai tuščiaviduris konstrukcinis elementas, skirtas skysčių, dujų arba kietųjų dalelių transportavimui bei įvairioms konstrukcinėms ar mechaninėms paskirtims. Vamzdžiai - svarbiausios dalys įvairių komunikacijų. Šildymo sistemos, kanalizacija, nuotekos, dujotiekis, vandens tiekimas - visa tai neišsiverčia be vamzdžių.

Vamzdžių klasifikacija pagal medžiagas ir pagrindines savybes

Vamzdžių įvairovė leidžia pasirinkti tinkamiausią sprendimą pagal eksploatacines sąlygas, slėgį, temperatūrą ir cheminį terpės pobūdį. Pagrindinės vamzdžių medžiagos ir jų savybės:

• PPR (polipropileno) vamzdis: kaip naujo tipo vandens vamzdžių medžiaga, PPR vamzdis turi unikalių pranašumų. Tai ne tik higieniška, bet ir netoksiška. Jis gali būti naudojamas tiek kaip šalto vandens vamzdis, tiek kaip karšto vandens vamzdis. PPR vamzdžiai yra vidutinės kainos, stabilūs, atsparūs karščiui ir šilumą išsaugantys.
• PVC / UPVC vamzdžiai: PVC(H) vamzdžiai - pirmieji polimeriniai vamzdžiai. Naudojami kanalizacijos ir šalto vandens tiekimui. Karštam vandeniui netinkami, nes jų darbinė temperatūra yra ne daugiau kaip 60 °C. UPVC vamzdis turi silpną antifrizo ir karščio atsparumą.
• PE / HDPE vamzdžiai: PE vamzdžiai vis labiau populiarėja dėl paprasto montavimo, žemos kainos. Dažniausiai kanalizacijai, nuotekoms, kaip techniniai vamzdžiai. Vandentiekiui ir spaudiminėse sistemose naudojami aukšto tankio polietilenas (PEHD). HDPE vamzdžiai pasižymi dideliu stiprumu, cheminiu atsparumu ir ilgaamžiškumu.
• Aliuminio-plastikinis vamzdis: lengvas, patvarus ir lengvai montuojamas. Jo lankstumas labiau tinka namų apstatymui, tačiau kaip karšto vandens vamzdis gali turėti ilgalaikio šiluminio išsiplėtimo problemų.
• Variniai vamzdžiai: aukščiausios klasės gaminiai vandens vamzdžiuose. Varis pasižymi atsparumu korozijai, sterilizacija, atsparumu temperatūrų kaitai (nuo -200 °C iki +250 °C). Variniai vamzdžiai jungiami virinant arba užspaudžiamomis jungtimis.
• Nerūdijančio plieno vamzdžiai: atsparūs korozijai, turi ilgą tarnavimo laiką (70-100 metų), lygią vidinę sienelę be nuosėdų. Sujungiami suvirinimu, sriegimu ar sandarinimu.
• Cinkuoti / plieno vamzdžiai: plačiai naudoti anksčiau šildymo, vandentiekio sistemose. Trūkumai - neatsparumas korozijai ir vidinių sienelių apsinešimas; cinkuoti vamzdžiai mažiau naudojami naujose gyvenamosiose vietose.
• Ketaus vamzdžiai: dažnai naudojami kanalizacijoje ir magistraliniuose tinkluose. Jų jungimas tradiciškai atliekamas cemento skiediniu arba lizdo metodu su specialiais sandarikliais.

Vamzdžių jungiamųjų detalių rūšys ir paskirtis

Vamzdžių jungiamosios detalės reikalingos vamzdynų sistemoms prijungti, palaikyti, nukreipti srautą ir užtikrinti sandarumą. Jos būna įvairių tipų ir pagamintos iš skirtingų medžiagų, pavyzdžiui, PPR, PVC ar metalo.

• Alkūnės: naudojamos vandens tiekimo ir šildymo sistemose siekiant pakeisti vamzdžio kryptį. Alkūnės dažniausiai yra 90° arba 45°; būna ilgo spindulio (1,5D) ir trumpo spindulio (1D). Ilgo spindulio alkūnėse slėgio nuostoliai mažesni, trumpo spindulio - naudojamos ribotoje erdvėje.
• Trišakiai (Tee): PPR vienodo skersmens trišakis naudojamas vamzdyno srautui nukreipti ir prijungti atšakas prie pagrindinio vamzdžio. Yra tiesieji (equal) ir redukuojantys (reducing) trišakiai bei Wye / lateral tipai su 45° atšaka.
• Reduktoriai: keičia vamzdžio dydį - koncentriniai (išlaiko centro liniją) ir ekscentriški (išlaiko vamzdyno dugno aukštį). Sumažinimo alkūnė vienu metu keičia kryptį ir mažina skersmenį, mažindama srauto turbulenciją.
• Movos ir jungtys: mova naudojama dviem vamzdžiams sujungti; yra pilnos, pusiau sukabinamos ir redukcinės movos. Sujungimai gali būti srieginiai arba lizdiniai suvirinimo galai.
• Dangteliai ir kištukai: naudojami vamzdžių galams sandarinti, kad vanduo arba dulkės nepatektų į sistemą.
• Flanšai: dažnai naudojami didesnio skersmens vamzdžiams, jungiamuose vožtuvuose, vandens siurbliuose bei vietose, kur reikia dažnai išardyti jungtį.
• Vožtuvai ir slėgio reguliatoriai: PPR vožtuvas naudojamas srautui valdyti, o PPR slėgio mažinimo vožtuvas palaiko tinkamą vandens slėgį.
• Tarpinės ir sandarikliai: PPR vamzdžių tarpinės užtikrina, kad jungtys būtų sandarios. Plastikinių vamzdžių lizduose dažnai sumontuoti gumuoti sandarinimo žiedai.
• Filtrai ir atramos: PPR filtras saugo sistemą nuo nešvarumų; vamzdžių atramos palaiko ir pritvirtina vamzdžius montavimo metu.

Vamzdžių sujungimo technologijos

Tinkamas vamzdžių sujungimas yra itin svarbus kuriant funkcionalią ir efektyvią vamzdynų sistemą. Pagal paskirtį ir vamzdžių medžiagas naudojami įvairūs sujungimo būdai:

• Srieginė jungtis: tradiciškai naudojama atviriems vamzdžiams; ypač populiari cinkuoto plieno vamzdžiams iki 100 mm skersmens ir plieniniams-plastikiniams vamzdžiams.
• Flanšinė jungtis: naudojama didesnio skersmens vamzdžiams arba ten, kur reikalingas paprastas išmontavimas.
• Suvirinimas: tinkamas necinkuoto plieno vamzdžiams ir didesnio skersmens vamzdžiams; HDPE vamzdžiams taikomas karšto lydalo suvirinimas, o elektrofuzinis suvirinimas - specialioms detalėms.
• Karšto lydalo jungtis (PPR): PPR vamzdžių prijungimo būdas atliekamas karšto lydalo aparatu - galutinė jungtis yra visiškai sulieta.
• Griovelio (suspaudimo) jungtis: moderni alternatyva tradiciniams būdams; naudojama greitiems, patikimiems sujungimams, ypač priešgaisrinėse, HVAC ir vandens tiekimo sistemose.

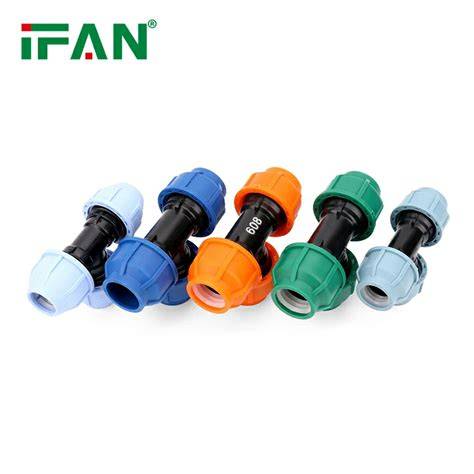

• Suspaudimo ir prispaudimo technologijos: naudojamos aliuminio-plastikiniams ir nerūdijančio plieno suspaudimo vamzdžiams; užtikrina sandarumą ir patikimumą.
• Klijavimas: PVC vamzdžiams dažnai naudojamas klijavimas - vamzdžių galai paruošiami, padengiami klijais ir suspaudžiami iki sukietėjimo.
• Lizdinis suvirinimas ir srieginės jungiamosios detalės: naudojamos mažo skersmens ir žemo slėgio vamzdžiams (NPS 1/8” - 4”), klasifikuojamos pagal slėgio ir temperatūros vertes.

HDPE ir kitų medžiagų sujungimo ypatumai

Didelio tankio polietileno (HDPE) vamzdžių sujungimas reikalauja specifinių metodų:

• Karšto lydalo suvirinimas - vamzdžių galų kaitinimas iki išsilydymo ir suspaudimas suformuoja vientisą jungtį.
• Elektrofuzinis suvirinimas - elektros srovė specialios detalės viduje lydi kaitinimą ir sujungimą su HDPE vamzdžiu.
• Elastomeriniai sandarinimo žiedai - naudojami mažesnio skersmens arba lankstesniems pritaikymams.
• Flanšinės jungtys - naudojamos jungiant HDPE prie metalo ar kitų medžiagų, kurių negalima termiškai sulydyti.

Kanalizacijos vamzdžių ypatumai ir renovacijos metodai

Kanalizacijos sistemose svarbiausias aspektas - jungčių ir sistemos sandarumas. Kanalizacijos vamzdžiai gaminami iš ketaus, PVC, HDPE ar polipropileno.

• Ketaus vamzdžių jungimas dažnai atliekamas cementiniu skiediniu arba lizdo metodu su specialiais sandarikliais (derva ir cementas).
• Plastikinių vamzdžių lizduose sumontuoti gumuoti sandarinimo žiedai palengvina montavimą ir užtikrina sandarumą.
• Renovacijos metodai leidžia įstatyti naujus, tokio paties skersmens vamzdžius į senus vamzdynus, sumažinant jų dydį 7-14% ir pritraukiant naują vamzdį per skersmens mažinimo įrenginį.

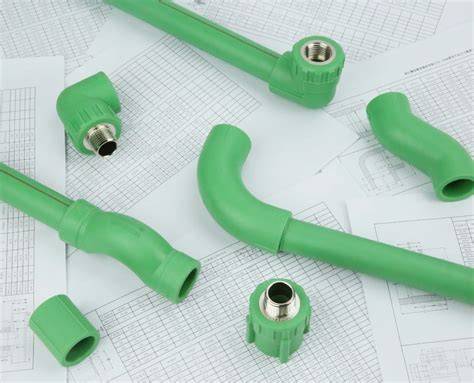

Vamzdžių jungiamosios detalės - PPR ir PVC pavyzdžiai

PPR vamzdžių jungiamosios detalės iš polipropileno izoliuotų vamzdžių medžiagos yra plačiai naudojamos statybos ir pramonės srityse. Pagaminti iš polipropileno izoliacijos, jie pasižymi puikiu našumu ir yra įvairių tipų, kad tiktų įvairiems tikslams.

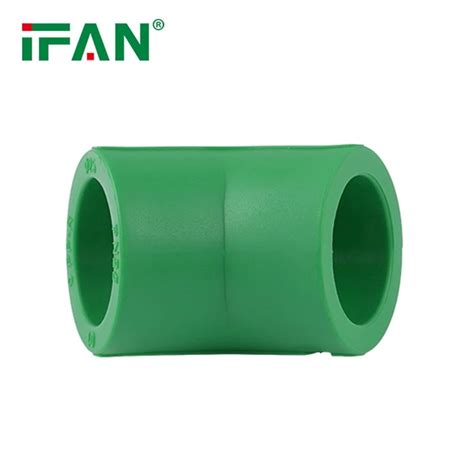

• PPR alkūnė: paprastai naudojama vamzdžio krypčiai pakeisti, kad būtų galima pritaikyti jį prie skirtingų vamzdžių išdėstymo. Jie gali būti naudojami vandens tiekimo ir šildymo sistemose.
• PPR vienodo skersmens trišakis: naudojamas vamzdyno srautui nukreipti ir dažniausiai naudojamas, kai reikia prijungti atšakas prie pagrindinio vamzdžio.
• PPR vamzdžių dangteliai: naudojami vamzdžių galams sandarinti.
• PPR vamzdžių tarpinės: užtikrina, kad jungtys būtų sandarios ir būtų išvengta nutekėjimo.

Panašiai PVC vamzdžių jungiamosios detalės iš polivinilchlorido yra plačiai naudojamos su įvairiomis jungtimis:

• PVC mova: naudojama dviem vamzdžiams sujungti - yra tiesios jungtys, redukcinės, vidinio ir išorinio srieginio adapteriai.
• PVC alkūnė: naudojama vamzdžio krypčiai pakeisti.
• PVC trišakis ir redukcinis trišakis: naudojami srautui nukreipti ir skirtingo skersmens vamzdžių sujungimui.
• PVC galinis dangtelis: naudojamas vamzdžių galams sandarinti arba šulinių dangčiams.

Vamzdžių jungčių standartai ir gamybos technologijos

Vamzdžių jungiamosios detalių matmenys turi atitikti standartų reikalavimus, pvz., ASME B16.9, B16.11 ir kitiems. Kaltinės ir suvirintos jungiamosios detalės gaminamos pagal nustatytus dydžius ir slėgio klases.

Vamzdžių gamybos metodai taip pat lemia jų klasifikaciją: besiūliai vamzdžiai (karšto/šalto valcavimo, presuojami), suvirinti vamzdžiai (tiesiai siūlei arba spiralinei suvirinimui) ir specialios formos vamzdžiai. Besiūliai plieniniai vamzdžiai plačiai naudojami skysčių transportavimui, o suvirinti vamzdžiai - masinei gamybai dėl paprastesnio ir pigesnio gamybos proceso.

Vamzdžių panaudojimo sritys ir praktiniai pasirinkimai

Vamzdžių panaudojimo spektras platus: skystų ir dujų tiekimas, kanalizacija, šildymo sistemos, pramonės vamzdynai, naftos ir dujų perdavimo trasos, inžinerinės konstrukcijos, automobilių pramonė ir kt. Pasirinkimas priklauso nuo:

1. Darbinės temperatūros ir slėgio reikalavimų;
2. Cheminės terpės pobūdžio ir korozijos rizikos;
3. Reikalingo ilgaamžiškumo ir higienos reikalavimų (pvz., geriamasis vanduo);
4. Montavimo sąlygų ir poreikio dažnai išmontuoti ar remontuoti jungtis;
5. Biudžeto ir eksploatacinių išlaidų.

Pavyzdžiui, PPR vamzdžiai tinka šalto ir karšto vandens tiekimui bei higienai svarbiose vietose; HDPE - lauko tinklams ir cheminei atsparumui; varinis ir nerūdijantis plienas - aukštos klasės sprendimams, kur reikalaujamas ilgaamžiškumas ir sterilumas; PVC - nuotekoms ir žemo temperatūros tinklams.

Vamzdžių renovacijos ir montavimo svarbiausi etapai

• Prieš darbų pradžią vamzdynas praplaunamas ir atliekama videodiagnostika.
• Renovacijos metu naujas vamzdis traukiamas per seną vamzdį naudojant gervę ir skersmens mažinimo įrenginį, leidžiantį įvesti naują vamzdį be didelių kasimo darbų.
• Montavimo metu būtina užtikrinti sandarumą naudojant tinkamas tarpes, sandariklius ir sujungimo technologijas.

Dažniausiai naudojamos vamzdžių jungiamosios detalės (santrauka)

Praktiniai patarimai pasirinkimui

• Rinkitės medžiagą pagal darbinę temperatūrą ir cheminį terpės pobūdį.
• Jei reikalingas ilgaamžiškumas ir higiena - rinkitės PPR arba nerūdijantį plieną.
• Išorės tinklams ir inžineriniams sprendimams su dideliu mechaniniu poveikiu tinka HDPE arba cinkuoti plieniniai sprendimai.
• Atkreipkite dėmesį į sujungimo metodą: lengvam montavimui ir greitai priežiūrai tinka suspaudimo jungtys ar flanšai, o ilgalaikiams ir aukšto slėgio tinklams - suvirinimas arba lizdinis suvirinimas.

Vamzdžių ir jungiamosios įrangos pasirinkimas, teisingas jų sujungimas ir profesionalus montavimas užtikrina patikimą, saugią ir ilgaamžę vamzdynų sistemos eksploataciją.
