Karšto vandentiekio izoliacija: medžiagos ir metodai

Karšto vandentiekio sistemų ir šildymo vamzdynų izoliacija yra būtina siekiant užkirsti kelią šilumos nuostoliams, apsaugoti vamzdžius nuo užšalimo ir sumažinti energijos sąnaudas. Tinkamai pasirinkus izoliacines medžiagas bei metodus, galima ženkliai pagerinti vandens tiekimo sistemos efektyvumą, užtikrinti ilgalaikę eksploataciją ir išvengti avarijų, susijusių su vamzdžių pažeidimais.

Vandentiekio vamzdžių izoliacijos svarba

Požeminiai vandens vamzdynai dažnai įrengiami ne žemesniame nei dirvožemio užšalimo lygis, kad apsaugotų vamzdžius nuo įšalo. Tačiau kai neįmanoma pakloti vamzdžių pakankamai giliai dėl gruntinių sąlygų ar kitų priežasčių, būtina naudoti šilumos izoliaciją. Izoliacija apsaugo vamzdžius nuo peršalimo, sumažina šilumos nuostolius ir leidžia panaudoti nutekamajame vandenyje esančią šilumą, pvz., per šilumokaičius.

Neatitinkamas vamzdynų įrengimo gylis didina šilumos nuostolių riziką ir gali sukelti vamzdžių užšalimo avarijas. Todėl izoliacijos reikšmė padidėja ypač šalto klimato regionuose, kur žiemos metu dirvožemio užšalimo gylis siekia 2,5 metro ir daugiau.

Medžiagos vandentiekio izoliacijai

Izoliacijos pasirinkimas priklauso nuo vamzdyno klojimo vietos (žemėje ar ant paviršiaus), vamzdžių medžiagos, šilumos laidumo reikalavimų, drėgmės poveikio ir ekonominių aspektų. Pagrindinės izoliacinės medžiagos vandentiekio vamzdžiams yra:

• Putų polistirolas (EPS) - viena iš dažniausiai naudojamų medžiagų dėl gero šilumos izoliavimo, mažo svorio ir didelio atsparumo spaudimui. Tinka tiek požeminiams, tiek viršžeminiams vamzdžiams. EPS pasižymi mažu vandens įgeriamumu ir ilgaamžiškumu (ilgiau nei 50 metų).

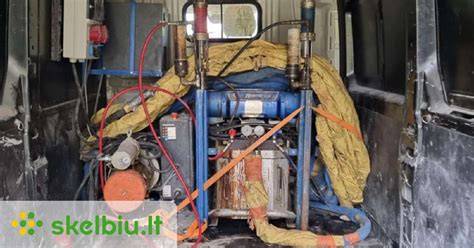

• Poliuretano putos (PPU) - izoliacija purškiama ant vamzdžių, sudarant visiškai sandarų sluoksnį, kuris nepraleidžia drėgmės ir neturi plyšių. Šis metodas yra brangesnis, tačiau užtikrina itin aukštą izoliacijos efektyvumą.
• Bazalto vata - gaminama iš vulkaninių uolienų, atspari drėgmei ir aukštai temperatūrai. Gaminiuose gali būti folijos ir hidroizoliacinių dangų, kurios prailgina tarnavimo laiką. Naudojama segmentais, cilindrais arba kilimėliais.
• Valcuota izoliacija: penofolis, polietilenas, stiklo vata - naudojama kaip papildoma izoliacija, dažnai kartu su kitomis medžiagomis, vertinama dėl gerų šilumos laidumo savybių, tačiau reikalinga papildoma apsauga nuo drėgmės.

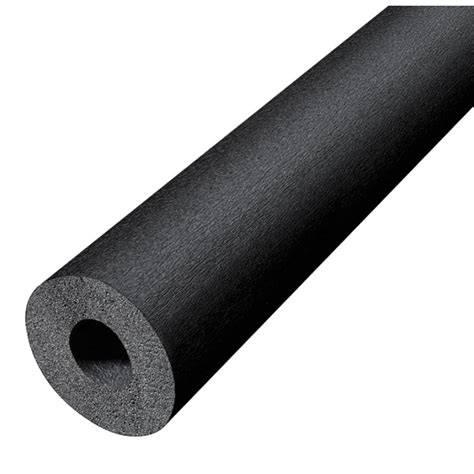

• Elastomerai (sintetinė guma) - ypač tinkami šaldymo vamzdynams ir vietoms, kur reikalingas didelis atsparumas vandens garų difuzijai ir mažas šilumos laidumas.

Izoliacijos tipai ir jų pritaikymas

Standžioji izoliacija

Šiai kategorijai priklauso putų polistirolas, Penoplex ir putplasčio plokštės. Šios medžiagos pasižymi mažu šilumos laidumu, geru ilgaamžiškumu ir atsparumu mechaniniams poveikiams.

„Finnfoam“ plokštės turi specialius griovelius ir išpjovas, leidžiančias greitai ir kokybiškai montuoti izoliaciją. Papildomai gali būti naudojama šildymo kabelio klojimo galimybė dėkle.

Valcuota izoliacija

Šios medžiagos tinkamos papildomai šilumos izoliacijai arba tvirtinimui. Priklausomai nuo medžiagos, gali reikėti papildomos apsaugos nuo drėgmės. Pvz., stiklo vata turi būti hidrofobinė, o polietilenas ne visada tinkamas dėl prasto visų medžiagų sukibimo.

Segmentiniai šildytuvai

Ši izoliacija yra pažangiausias šilumos izoliacijos variantas, sukuriančiu patikimą ir sandarų apvalkalą aplink vamzdį. Gaminiai gaminami iš putų polistireno, putplasčio polietileno ar bazalto vatos cilindrų formoje.

Purškiama izoliacija

Purškiamos poliuretano putos užtikrina 100 % sandarumą, atsparumą vandeniui ir 50 metų tarnavimo laiką. Taip pat yra specialūs šilumos izoliaciniai dažai, kurių 2 mm sluoksnis lyginamas su 50 mm stiklo vatą. Šie dažai padeda apsaugoti metalinius vamzdžius nuo korozijos.

Šildymo kabelių naudojimas vamzdžių izoliacijoje

Šildymo kabeliai yra efektyvus sprendimas vamzdžių apsaugai nuo užšalimo, ypač tose vietose, kur neįmanoma įrengti pakankamai gilios izoliacijos. Šie kabeliai dedami ant vamzdžių spirale arba lygiagrečiai, užtikrinant, kad bus palaikoma tinkama temperatūra ir vanduo neužšals.

• Kabelių galia dažniausiai siekia 10-20 W/m, pakankama vidutinio klimato sąlygoms.
• Montuojant kabelį svarbu jį tvirtai pritvirtinti folijos juosta ir uždengti izoliacija, kad būtų išvengta šilumos nuostolių.
• Temperatūros jutikliai leidžia automatiškai reguliuoti šildymo įrengimą, taupant energiją.

Izoliacijos sprendimai skirtingoms vamzdžių klojimo vietoms

Požeminė izoliacija

Vamzdžiai turi būti klojami ant smėlio arba žvyro užpildo sluoksnio, kuris užtikrina tinkamą pagrindą ir drenažą. Izoliacijai naudojamos medžiagos turi būti hidrofobinės arba papildomai apsaugotos nuo drėgmės, pvz., folija, stogo danga ar plėvelė.

Šaltuose regionuose atsargiai renkamos izoliacijos medžiagos, kad būtų išvengta drėgmės prasiskverbimo ir šilumos izoliacijos praradimo. Gilių tranšėjų klojimas dažnai brangus ir sudėtingas, todėl siūloma derinti izoliaciją su šildymo kabelių sistemomis.

Viržemės ir atviro oro izoliacija

Vamzdžiai, esančios lauke, turi būti izoliuojami storesniu izoliaciniu sluoksniu, dažnai naudojant šildymo kabelius per visą vamzdyno ilgį ir papildomas izoliacines medžiagas, tokias kaip putplastis ar sintetinė medvilnė. Labai svarbi yra izoliacijos apsauga nuo UV spindulių ir mechaninių pažeidimų.

Vamzdžiai nešildomose patalpose

Rūsiuose ar šaltose mansardose esantys vamzdžiai gali užšalti, jeigu patalpos nėra tinkamai šildomos ar izoliuotos. Rekomenduojama naudoti šildymo kabelius ir papildomas izoliacines priemones, kad būtų išvengta vamzdžių užšalimo ir jų pažeidimo.

Izoliacijos storio apskaičiavimas ir kondensato prevencija

Izoliacijos storis parenkamas atsižvelgiant į vamzdžio temperatūrą, aplinkos sąlygas (temperatūrą, drėgmę) ir numatomą eksploatacijos versiją. Teisingai parinktas storis sumažina šilumos nuostolius ir išvengia kondensato susidarymo, kuris gali sukelti koroziją ir IT sistemių gedimus.

Termokeraminės dangos ir naujos izoliacijos technologijos

IndustrySpecial ClimateCoating termokeraminė danga yra moderni izoliacijos medžiaga, kuri sumažina vamzdžio paviršiaus temperatūrą ir šilumos nuostolius. Danga veikia kaip termokeraminė membrana, kuri gali padidinti paviršiaus atspindį 3-4 kartus.

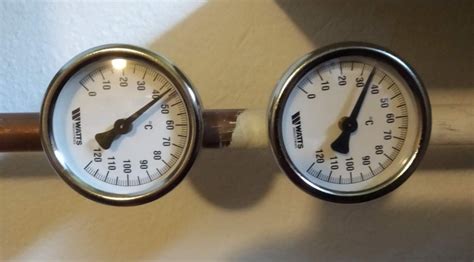

Atliekant eksperimentus su termokeramine danga, matuota, kad vamzdžio paviršius sumažina temperatūrą apie 9°C, lyginant su nepadengtu vamzdžiu. Tokia danga ypač efektyvi kartu su išorine izoliacija, leidžianti pasiekti minimalų energijos poreikį.

Medžiagų palyginimas ir pasirinkimas

Pasidaryk pats: vamzdžių izoliacija

Vandentiekio vamzdžių izoliacija gali būti atliekama savarankiškai, laikantis šių pagrindinių žingsnių:

1. Iškasus vamzdį, ant jo dedama izoliacinė medžiaga - putplasčio dėklas, bazalto vatos apvalkalas arba poliuretano putos purškimas.
2. Šilumos izoliacija tvirtinama sandariai, maksimaliai sumažinant jungčių skaičių, kad nekiltų šalčio tiltų.
3. Vamzdžių paviršius apvyniojamas folija, stogo danga ar kita apsauga nuo drėgmės.
4. Jei būtina, ant vamzdžio montuojamas šildymo kabelis su automatinio temperatūros valdymo jutikliu.
5. Tranšėja užpildoma švariu smėliu ar žvyru ir tinkamai sutankinama.

Šilumos izoliacijos nauda

• Sumažina energijos sąnaudas ir transportuojamo šilumnešio šilumos nuostolius.
• Apsaugo vamzdžius nuo užšalimo, taip išvengiant plyšimų ir avarijų.
• Pagerina sistemos eksploatacinį patikimumą ir ilgaamžiškumą.
• Užkerta kelią kondensato susidarymui ir su juo susijusioms problemoms, tokioms kaip korozija ar drėgmės pažeidimai.
• Leidžia efektyviau panaudoti šilumos energiją, įskaitant nutekamųjų vandenų šilumos grąžinimą.

Populiariausios vamzdžių izoliacijos medžiagos Lietuvoje

Renkantis izoliaciją, verta atkreipti dėmesį į vietines sąlygas ir medžiagų prieinamumą. Lietuvoje plačiai naudojamos šios medžiagos ir jų prekės ženklai:

• Putų polistirolas (EPS) - dažnas pasirinkimas dėl gero kainos ir kokybės santykio. Yra ir mažai drėgmę įgeriančių variantų (Geopor, Neoporas), kurie tinkami drėgnoms vietoms ar fasadų šiltinimui.
• Bazalto vata („Knauf“, „Ursa“, „Isover“) - patraukli dėl atsparumo drėgmei ir temperatūroms, tinkama naudoti metaliniams vamzdžiams apsaugoti.
• Poliuretano putos - dažniausiai naudojamos aukštos kokybės projektams, kur reikalingas maksimalus izoliacijos efektyvumas.
• Termokeraminės dangos - naujoviškos, palaipsniui populiarėjančios. Veiksmingos kartu su klasikinėmis izoliacijos medžiagomis.

Technologijos derinimas geriausiam rezultatui

Dažnai vamzdžių izoliacijos sprendimai derinami pagal vietos sąlygas ir naudotojų poreikius:

• Požeminė izoliacija iš standžių putų plokščių arba bazalto vatos suderinama su purškiama poliuretano izoliacija, siekiant užtikrinti sandarumą ir efektyvumą.
• Šildymo kabeliai montuojami kartu su izoliacija siekiant papildomos apsaugos nuo užšalimo, ypač jei vamzdžiai klojami virš užšalimo lygio.
• Termokeraminės dangos naudojamos kaip papildoma priemonė mažinti paviršiaus temperatūrą ir sumažinti energijos nuostolius.

Efektyvių izoliacijos sprendimų rekomendacijos

Izoliacijos medžiagų pasirinkimas ir montavimo būdas turi atitikti šiuos kriterijus:

• Mažas šilumos laidumo koeficientas, norint efektyviai sulaikyti šilumą.
• Atsparumas drėgmei ir aplinkos poveikiui.
• Ilgaamžiškumas ir atsparumas korozijai bei mechaniniams pažeidimams.
• Paprastas montavimas ir priežiūra.
• Priimtina kaina, atitinkanti kokybę.

Praktiški patarimai

• Visada užtikrinkite, kad vamzdis būtų dedamas tinkamu gyliu arba papildomai izoliuotas, jei tai neįmanoma.
• Sumažinkite sąnarių ir pertrūkių skaičių, kad išvengtumėte šalčio tiltų.
• Apsaugokite izoliaciją nuo drėgmės, naudodami hidroizoliacinius sluoksnius ar dangas.
• Naudokite šildymo kabelius automatiniais jutikliais vietose, kur tikimybė užšalti ypač didelė.
• Periodiškai tikrinkite izoliacijos ir šildymo sistemas, ypač žiemą.
