Kanalizacijos vamzdžių nuolydis standartai: ką svarbu žinoti namo statyboje ir rekonstrukcijoje

Kanalizacija namuose yra viena būtiniausių komunikacijų. Todėl statant ar rekonstruojant namus dažniausiai pradedama būtent nuo kanalizacijos montavimo darbų. Net jei darbus patikėsite patyrusiems specialistams, turite žinoti ir suprasti bent kelis svarbius aspektus, kaip teisingai turi būti atliekamas kanalizacijos montavimas.

Kodėl svarbus tinkamas nuolydis?

Tinkamas nuotekų nuvedimo nuolydis yra būtinas efektyviam nuotekų sistemų veikimui. Kanalizacijos efektyvumas labai priklauso nuo nuolydžio. Jei nuolydis yra tinkamas, nuotekos teka lengvai. Netinkamas nuolydis gali sukelti didelių problemų. Mažas nuolydis gali sukelti užsikimšimus ir nemalonius kvapus, o per didelis nuolydis gali leisti nešvarumams ir nuosėdoms kaupytis arba nuotekos išslysti, nepriklausomas nuo įprasto maišymosi su vandeniu. Tokiu atveju sunkiausios dalelės nusėda, o riebalai prilimpa prie sienelių, formuodami sankaupas.

Teisingas nuolydis užtikrina sklandų nuotekų tekėjimą ir ilgaamžę sistemos eksploataciją. Minimalus rekomenduojamas nuolydis yra ne mažiau kaip 1-2 cm vienam metrui, tačiau tikslūs skaičiavimai priklauso nuo vamzdžio skersmens ir medžiagos. Mažesni vamzdžiai reikalauja didesnio santykinio nuolydžio, o didesni - lėtesniam nuotekų judėjimui gali užtekti ir 0,5-1,5 % nuolydžio.

Standartai pagal vamzdžio skersmenį

• 50 mm skersmens vamzdui rekomenduojamas nuolydis apie 3.5 cm/m (3.5 cm per metrą).
• 100 mm skersmens vamzdui rekomenduojamas nuolydis apie 2 cm/m (2 cm per metrą).
• 150 mm ir daugiau skersmenų vamzdžiams pakanka 0.5-1.5 % nuolydžio.
• DN160 vamzdžiui dažnai taikomas apie 0.8-1.0 % nuolydis, bet priklauso nuo visos sistemos sąlygų.

Taip pat svarbu, kad nuolydžio laikytųsi visoje vamzdyno ilgyje, o jungtys atliktos tiksliai, nes „banguota“ linija dažnai sukelia duobes, kuriose kaupiasi nuotekos ir kietosios dalelės.

Specifiniai nuolydžio reikalavimai nuotekų įrenginiams

Projektuojant ir įrengiant individualius nuotekų valymo įrenginius, vienas iš svarbiausių techninių aspektų yra teisingas kanalizacijos nuolydis nuotekų įrenginiams. 50 mm skersmens vamzdui rekomenduojamas nuolydis - 3 cm/m (3 %). 100 mm skersmens vamzdžiui - 2 cm/m (2 %). Didesnio diametro vamzdžiams (150 mm ir daugiau) pakanka 0,5-1,5 % nuolydžio. Optimalus srauto greitis - apie 0,7-1 m/s. Akivaizdu, kad per didelis ar per mažas nuolydis gali sukelti problemų: nuo užsikimšimų iki anaerobinių sąlygų ir blogo kvapo.

Kanalizacijos nuolydžio dizainas turi būti derinamas su įrenginio specifikacijomis ir žinant aplinkos sąlygas, kad būtų išvengta užšalimo žiemą. Lietuvoje šaltos žiemos reiškia, jog vamzdžiai dažnai klodami tam tikro gylio, paprastai 1,2-1,5 m, siekiant apsaugoti nuo užšalimo. Taip pat svarbu, kad nuolydis būtų nukreiptas tinkama kryptimi ir neperžengtų viršūnių, kurios gali sukelti prastus tėkmės režimus.

Kanalizacijos vamzdžių įrengimo ypatumai

• Vamzdynų trasą būtina suplanuoti dar prieš statybų pradžią ar nuotekų valymo įrenginio montavimą. Iš anksto numatytas maršrutas leidžia išvengti nereikalingų posūkių, staigių lūžių ar pernelyg ilgo vamzdyno.
• Svarbu turėti vienodą nuolydžio liniją visame ilgyje ir tinkamai atliktas jungtis, kad nesusidarytų kamštinės vietos.
• Ventiliacijos būtinybė: alsuoklis turi būti įrengtas, kad būtų pašalintos dujos ir užtikrintas sklandus nuotekų sistemos darbas.
• Klimato sąlygos: lietuvos regionuose dažnai reikalingas didesnis gylis, siekiant išvengti užšalimo; rekomenduojama 1,2-1,5 m gylyje, priklausomai nuo regiono.

Vandens ar nuotekų vamzdžių medžiaga gali būti skirtinga (PVC, PPR, PE, kompozitai ir kt.), svarbiausia - suderinti su geriamuoju vandeniu ir patikimumu. PVC vamzdžiai yra lengvi ir nebrangūs, tačiau reikia užtikrinti tinkamą garso izoliaciją ir ilgaamžiškumą.

Prijungimas prie nuotekų sistemos ir valymo įrenginių

Namų prijungimas prie miesto centrinės nuotekų sistemos arba vietinės nuotekų valymo įrenginio montavimas - vienas iš kritinių etapų. Jei nėra galimybės jungtis prie miesto tinklų, būtina įsirengti vietinę nuotekų valymo įrenginių sistemą. Tokie įrenginiai skirti efektyviam nuotekų valymui ir aplinkos apsaugai. Monant įrenginį patikėkite specialistams iš įsigijimo platformos ar serviso partnerių, kad užtikrintumėte kokybišką įrengimą ir patikimą veikimą.

• Įrengiant valymo įrenginį svarbu užtikrinti, kad įvado nuo grindų iki žemės paviršiaus lygis būtų tinkamas, o dujų atidarymas ventiliacijos pagalba užtikrintas - alsuoklis.
• Prijungimo vieta turi atitikti valymo įrenginio specifikaciją ir būti ne aukščiau nei vienas metras nuo žemės paviršiaus.
• Glue pliūpsniai ir išlydžiai turi būti užtikrinti atsižvelgiant į jūsų įrenginio tipo konstrukciją ir instrukcijas.

Priežiūra ir remonto svarba

Tinkama nuotekų sistemos priežiūra apima reguliarius tikrinimus, valymą ir, prireikus, remontą. Tinkamas nuotekų vamzdžio nuolydis sumažina užsikimšimo rizikas, todėl pakanka reguliaraus įrenginių aptarnavimo. Be to, nuotekų valymo įrenginius būtina tinkamai sumontuoti: duobės iškasimas turi būti tiksliai parengtas, įrengiamas darbo planas, o patikrinimas ir užpildymas smėliu ar vandeniu atliekami sistemingai.

Jei pastebite požymius kaip lėtas nuotekų nutekėjimas, neįprastas kvapas, gurguliuojantys garsai ar kieme susikaupęs vanduo, nedelsdami kreipkitės į specialistus. Gera praktika - reguliariai atlikti profilaktinę priežiūrą, naudoti vamzdžių valiklius ir stebėti konstrukcijos vientisumą.

Praktiniai patarimai ir įvertinimai

• Prieš pradėdami darbą su vamzdynais, sukurkite detalią schemą: kur bus nutiesti vamzdynai, kokio ilgio ir skersmens jie bus, kur išleis nuotekos.
• Laikykitės regioninių reglamentų ir techninių reikalavimų dėl gylio ir nuolydžio.
• Laikykitės nuolydžio matavimo - nivelyru arba lazeriniu matuokliu; „iš akies“ tikrai galima pamatyti nuolydžio neatitiktį.
• Jei reikia, įrengkite papildomą siurblinę, tačiau įvertinkite elektros kainą ir eksploatavimo išlaidas.
• Dėl užšalimo apsaugos naudokite tinkamą gylyje klodą ar izoliacines medžiagas.

Galimi įrenginių sprendimai sklypui, kai nėra prisijungimo prie miesto tinklo:

1. Pagrindinis sprendimas - siurbimo siurblinės (slėginis vamzdis iki miesto tinklo), tačiau tai reikalauja energijos ir papildomų eksploatacijos kaštų.
2. Vidurio sprendimas - gilesnė šachta, kur vamzdis įeina iš viršaus, o išauga iš apačios.
3. Specifinė situacija - Ø160 mm vamzdžio nuolydis gali būti tik 0.8 % (kai Ø110 mm - 1 %).

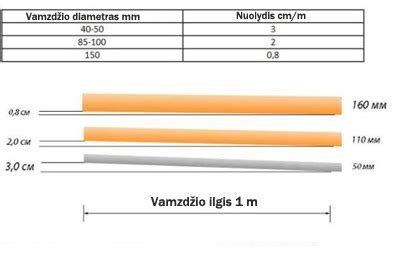

Infografikos ir vaizdo papildymai

Atmintinos detalės projektuojant ir įrengiant

Minimalus gylis kanalizacijos įrengimui - ne mažesnis kaip 1,2 m (priklausomai nuo regiono). Prieš pradedant, būtina tiksliai įvertinti reljefą, matuoti nuolydį ir pasirinkti tinkamus kampus bei alkūnes (geriausia - 45 laipsnių kampas). Tkantys jungtys turi būti tikslios, o vamzdžiai - kokybiški ir patikimi. Šalia planuojama ventiliacija, siekiant išvengti dujų kaupimosi ir uždegimo rizikos.

Nuolydžio kontrollė atliekama lazeriniu matuokliu ar nivele; „iš akies“ darbus verta užbaigti tik tada, kai tiksliai nustatomas nuolydis. Lietuvoje klimato sąlygos daro įtaką pasirinkimams, todėl įrengiantys kanalizaciją turi pasirūpinti šalto klimato apsauga - užkasti vamzdžius giliau bei užtikrinti tinkamą izoliaciją.

Trumpa santrauka ir praktiniai sprendimai

Pagal standartus, nuolydis turi būti ne mažesnis nei 1-2 cm/m, priklausomai nuo vamzdžio skersmens. 50 mm vamzdžiui - 3.5 cm/m, 100 mm - 2 cm/m, o 150 mm ir daugiau - 0.5-1.5 % nuolydžio. Nuolydžio netikslumai gali sukelti užsikimšimus, blogą srautą ir kvapus. Renkantis sprendimą sklypui be miesto tinklo - pagrindiniai pasirinkimai: siurbline, giliau įvestas įvadas arba specialūs sprendiniai su papildomomis šachtomis. Visada naudokite lazerinį ar kitą tikslų nuolydžio matavimą ir planuokite trasą iš anksto.
